2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

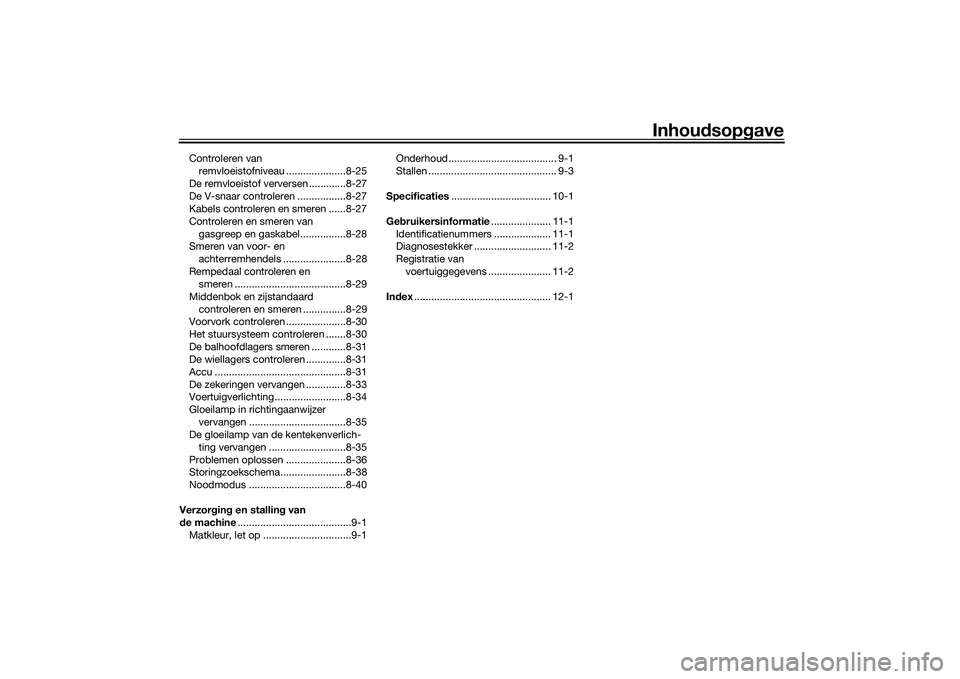

Inhoudsopgave
Controleren van
remvloeistofniveau .....................8-25
De remvloeistof verversen .............8-27
De V-snaar controleren .................8-27
Kabels controleren en smeren ......8-27
Controleren en smeren van
gasgreep en gaskabel................8-28
Smeren van voor- en
achterremhendels ......................8-28
Rempedaal controleren en
smeren .......................................8-29
Middenbok en zijstandaard
controleren en smeren ...............8-29
Voorvork controleren .....................8-30
Het stuursysteem controleren .......8-30
De balhoofdlagers smeren ............8-31
De wiellagers controleren ..............8-31
Accu ..............................................8-31
De zekeringen vervangen ..............8-33
Voertuigverlichting .........................8-34
Gloeilamp in richtingaanwijzer
vervangen ..................................8-35
De gloeilamp van de kentekenverlich-
ting vervangen ...........................8-35
Problemen oplossen .....................8-36
Storingzoekschema.......................8-38
Noodmodus ..................................8-40
Verzorging en stalling van
de machine........................................9-1
Matkleur, let op ...............................9-1Onderhoud ...................................... 9-1
Stallen ............................................. 9-3
Specificaties................................... 10-1
Gebruikersinformatie..................... 11-1
Identificatienummers .................... 11-1
Diagnosestekker ........................... 11-2
Registratie van
voertuiggegevens ...................... 11-2
Index................................................ 12-1
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

1-1
1

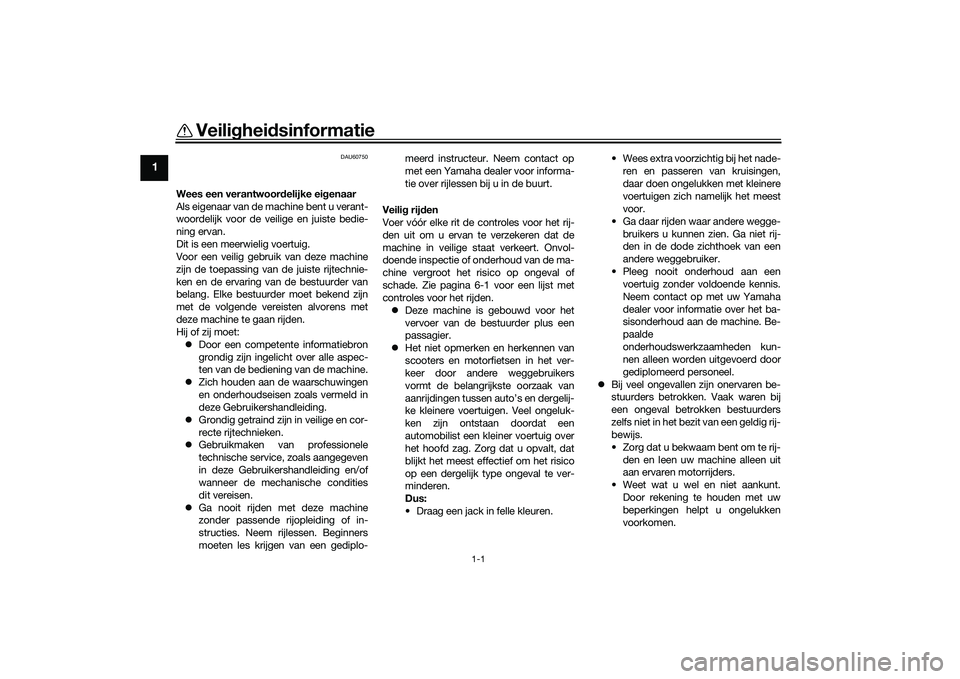

Veiligheidsinformatie
DAU60750
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Dit is een meerwielig voertuig.
Voor een veilig gebruik van deze machine
zijn de toepassing van de juiste rijtechnie-
ken en de ervaring van de bestuurder van
belang. Elke bestuurder moet bekend zijn
met de volgende vereisten alvorens met
deze machine te gaan rijden.
Hij of zij moet:
zDoor een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van de bediening van de machine.
zZich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
zGrondig getraind zijn in veilige en cor-
recte rijtechnieken.
zGebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
zGa nooit rijden met deze machine
zonder passende rijopleiding of in-
structies. Neem rijlessen. Beginners
moeten les krijgen van een gediplo-meerd instructeur. Neem contact op
met een Yamaha dealer voor informa-
tie over rijlessen bij u in de buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 6-1 voor een lijst met
controles voor het rijden.
zDeze machine is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
zHet niet opmerken en herkennen van
scooters en motorfietsen in het ver-
keer door andere weggebruikers
vormt de belangrijkste oorzaak van
aanrijdingen tussen auto’s en dergelij-
ke kleinere voertuigen. Veel ongeluk-
ken zijn ontstaan doordat een
automobilist een kleiner voertuig over
het hoofd zag. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.• Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met kleinere
voertuigen zich namelijk het meest
voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een
voertuig zonder voldoende kennis.
Neem contact op met uw Yamaha
dealer voor informatie over het ba-
sisonderhoud aan de machine. Be-
paalde
onderhoudswerkzaamheden kun-
nen alleen worden uitgevoerd door
gediplomeerd personeel.
zBij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw machine alleen uit
aan ervaren motorrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Veiligheidsinformatie
1-2
1

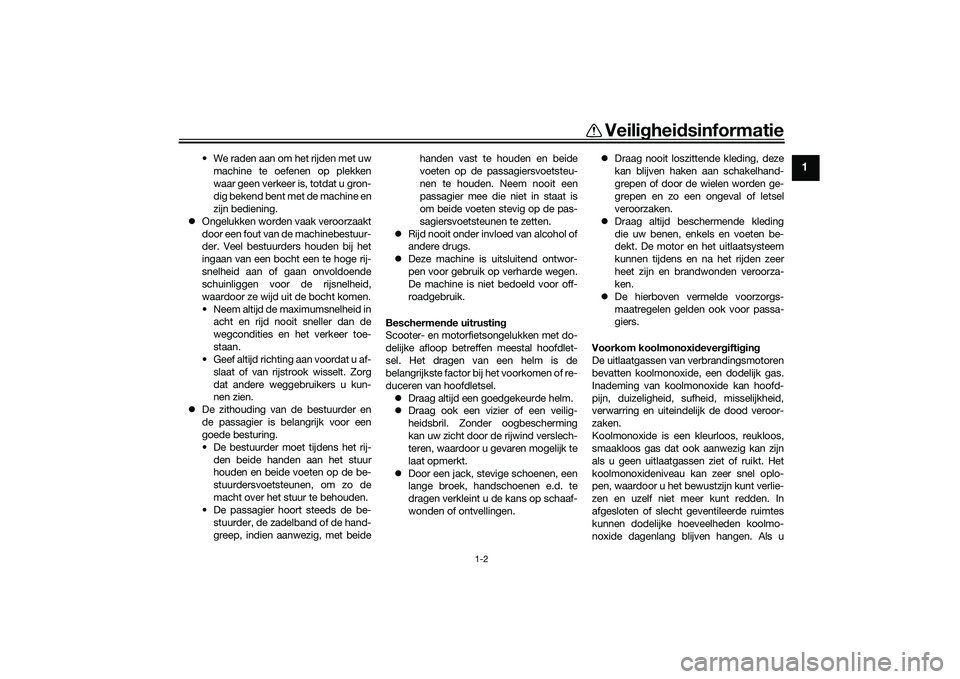

• We raden aan om het rijden met uw
machine te oefenen op plekken
waar geen verkeer is, totdat u gron-
dig bekend bent met de machine en
zijn bediening.
zOngelukken worden vaak veroorzaakt
door een fout van de machinebestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid,
waardoor ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
zDe zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beidehanden vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
zRijd nooit onder invloed van alcohol of
andere drugs.
zDeze machine is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermende uitrusting
Scooter- en motorfietsongelukken met do-
delijke afloop betreffen meestal hoofdlet-
sel. Het dragen van een helm is de
belangrijkste factor bij het voorkomen of re-
duceren van hoofdletsel.
zDraag altijd een goedgekeurde helm.
zDraag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.
zDoor een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.zDraag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
zDraag altijd beschermende kleding
die uw benen, enkels en voeten be-
dekt. De motor en het uitlaatsysteem
kunnen tijdens en na het rijden zeer
heet zijn en brandwonden veroorza-
ken.
zDe hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroor-
zaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Veiligheidsinformatie
1-3
1

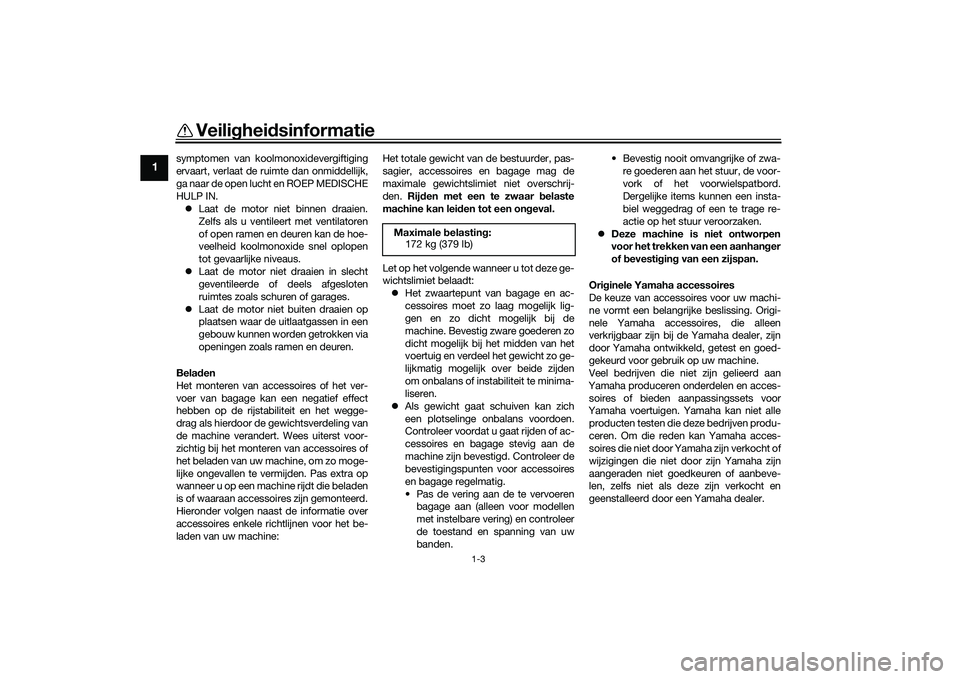

symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDISCHE
HULP IN.
zLaat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
zLaat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
zLaat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de machine verandert. Wees uiterst voor-
zichtig bij het monteren van accessoires of
het beladen van uw machine, om zo moge-
lijke ongevallen te vermijden. Pas extra op
wanneer u op een machine rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw machine:Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:
zHet zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk lig-
gen en zo dicht mogelijk bij de
machine. Bevestig zware goederen zo
dicht mogelijk bij het midden van het
voertuig en verdeel het gewicht zo ge-
lijkmatig mogelijk over beide zijden
om onbalans of instabiliteit te minima-
liseren.
zAls gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
machine zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.• Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage re-
actie op het stuur veroorzaken.
zDeze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer. Maximale belasting:
172 kg (379 lb)UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

Veiligheidsinformatie
1-4
1
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
zMonteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
machine. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamische effect
sterk van invloed zijn op de rijstabi-
liteit van de machine. De machine
kan door rijwind worden opgetild of
bij zijwind instabiel worden. Zulke
accessoires kunnen ook instabiliteit
veroorzaken terwijl u grote voertui-
gen inhaalt of door deze wordt in-
gehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.zWees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrische systeem van de machi-
ne te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw machine
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 8-21
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
Transport van de machine
Volg de onderstaande instructies als u de
machine in een ander voertuig wilt vervoe-
ren.
zVerwijder alle loszittende voorwerpen
van de machine.
zZorg dat de voorwielen recht naar vo-
ren wijzen op de aanhanger of de
laadvloer en zet de wielen vast in een
goot om beweging te voorkomen.
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

Veiligheidsinformatie
1-5
1
zZet de machine vast met spanbanden
of andere geschikte banden aan stevi-
ge delen van de machine, zoals het
frame of de bovenste voorvorkklem
(en niet aan, bijvoorbeeld, het stuur,
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
zZorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de machine tijdens het trans-
port niet overmatig kan stuiteren.
DAU60590
Andere aandachtspunten voor
veilig rijdenzGeef duidelijk richting aan wanneer u
een bocht neemt.
zOp een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, hierdoor zou de machine kunnen
slippen. Bedien de remmen rustig
wanneer u op een nat wegdek wilt
stoppen.
zMinder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
zWees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
zSpoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de ma-
chine recht, anders kan deze gaan
schuiven.
zDe remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
machine. Controleer na het wassen
van de machine de remmen voordat u
gaat rijden.zDraag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
zVervoer niet te veel bagage op uw ma-
chine. Een overbeladen machine is in-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de machine en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM

Beschrijving
2-1
2
DAU10411
Aanzicht linkerzijde
1,2
3
5
4
6
7
8
9
12
13
11
10
1. Accu (pagina 8-31)
2. Zekeringen (pagina 8-33)
3. Parkeerremhendel (pagina 5-11)
4. Handgreep (pagina 7-3)
5. Luchtfilterelement (pagina 8-17)
6. Stelring veervoorspanning (pagina 5-19)
7. Vuldop versnellingsbakolie (pagina 8-14)
8. Aftapplug versnellingsbakolie (pagina 8-14)9. Luchtfilterelement in V-snaarbehuizing (pagina 8-17)
10.Olieaftapplug (pagina 8-12)
11.Oliefilterelement (pagina 8-12)
12.Zijstandaard (pagina 5-21)
13.Koelvloeistofreservoir (pagina 8-15)
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Beschrijving
2-2
2
DAU10421
Aanzicht rechterzijde
1
2
3
4
5
6
7
1. Opbergcompartiment (pagina 5-18)
2. Gereedschapsset (pagina 8-2)
3. Tankdop (pagina 5-15)
4. Rempedaal (pagina 5-10)
5. Middenbok (pagina 8-29)
6. Kijkglas olieniveau (pagina 8-12)
7. Olievuldop (pagina 8-12)UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM
