2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
8-30
8
DAU23273

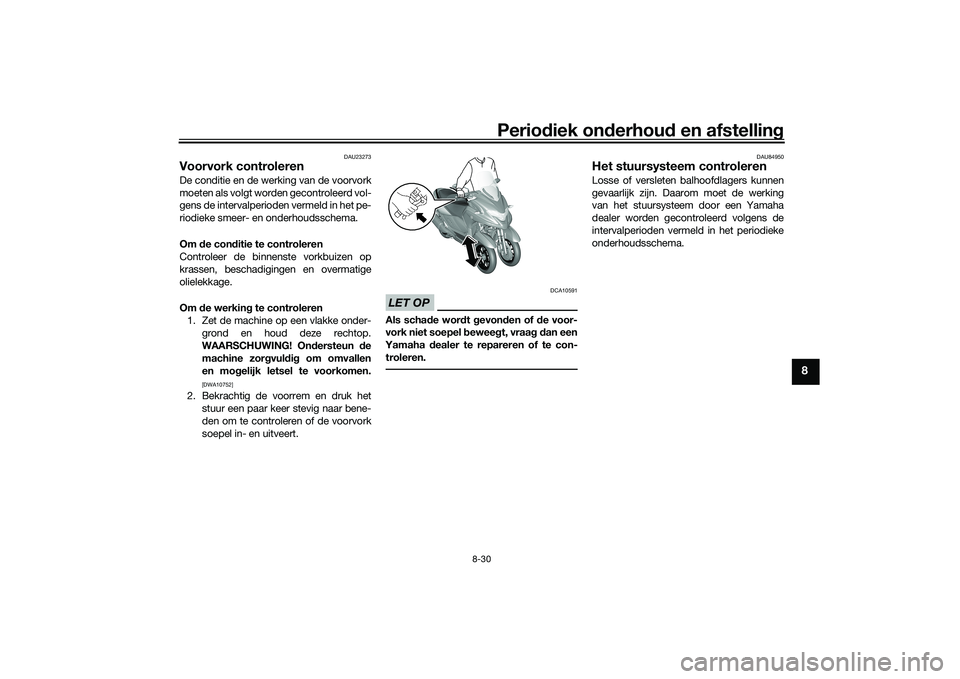

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU84950
Het stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. Daarom moet de werking
van het stuursysteem door een Yamaha
dealer worden gecontroleerd volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
UBX9D0D0.book Page 30 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-31
8
DAU89070
De balhoofdlagers smerenDe balhoofdlagers moeten door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU84970
De wiellagers controlerenDe wiellagers voor en achter moeten door
een Yamaha dealer worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke onderhoudsschema.
DAU60691
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
zElektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw Aanbevolen smeermiddel:
Lithiumvet1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu12
3
UBX9D0D0.book Page 31 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-32
8

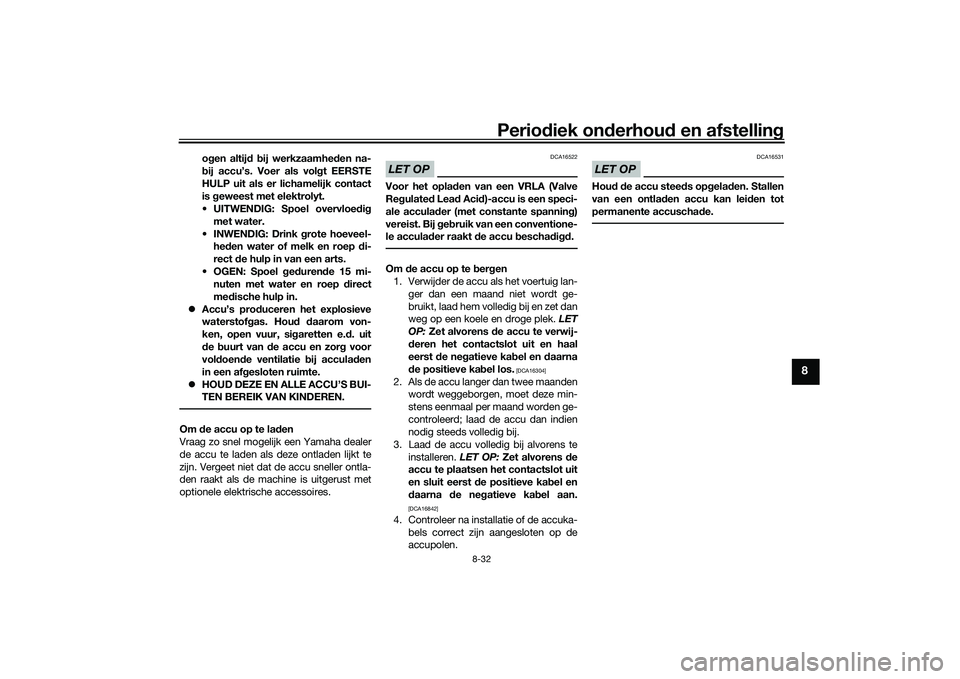

ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
zAccu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
zHOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens de accu te verwij-
deren het contactslot uit en haal
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve kabel en
daarna de negatieve kabel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
UBX9D0D0.book Page 32 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-33
8
DAU89081

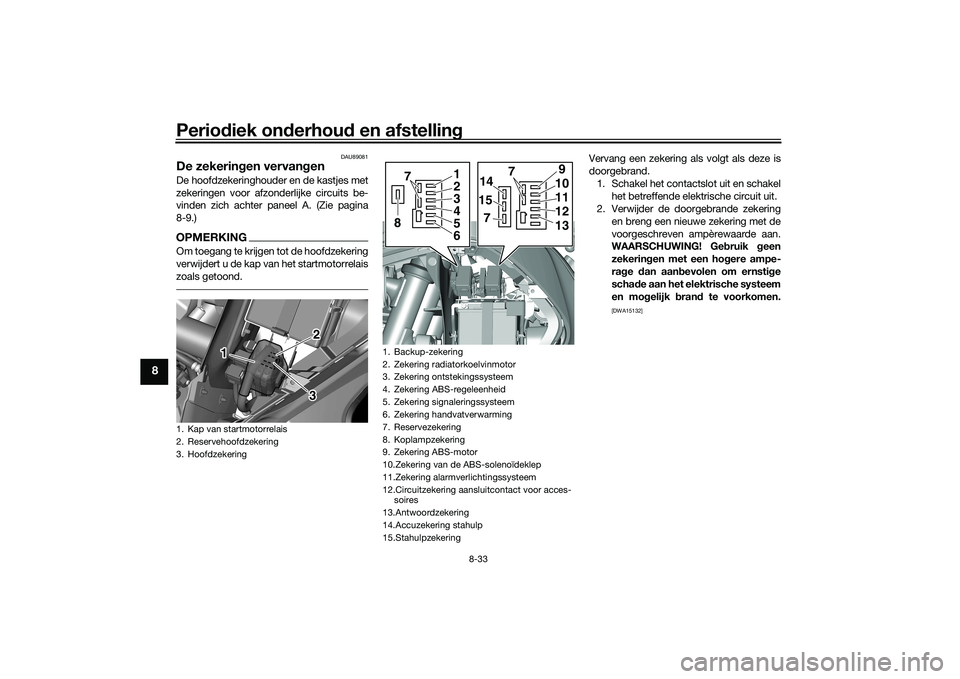

De zekeringen vervangenDe hoofdzekeringhouder en de kastjes met
zekeringen voor afzonderlijke circuits be-
vinden zich achter paneel A. (Zie pagina
8-9.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
1. Kap van startmotorrelais
2. Reservehoofdzekering
3. Hoofdzekering
22
32
3
1
1. Backup-zekering
2. Zekering radiatorkoelvinmotor
3. Zekering ontstekingssysteem
4. Zekering ABS-regeleenheid
5. Zekering signaleringssysteem
6. Zekering handvatverwarming
7. Reservezekering
8. Koplampzekering
9. Zekering ABS-motor
10.Zekering van de ABS-solenoïdeklep
11.Zekering alarmverlichtingssysteem
12.Circuitzekering aansluitcontact voor acces-
soires
13.Antwoordzekering
14.Accuzekering stahulp
15.Stahulpzekering
14157
910111213
7
123465
7
8
UBX9D0D0.book Page 33 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-34
8

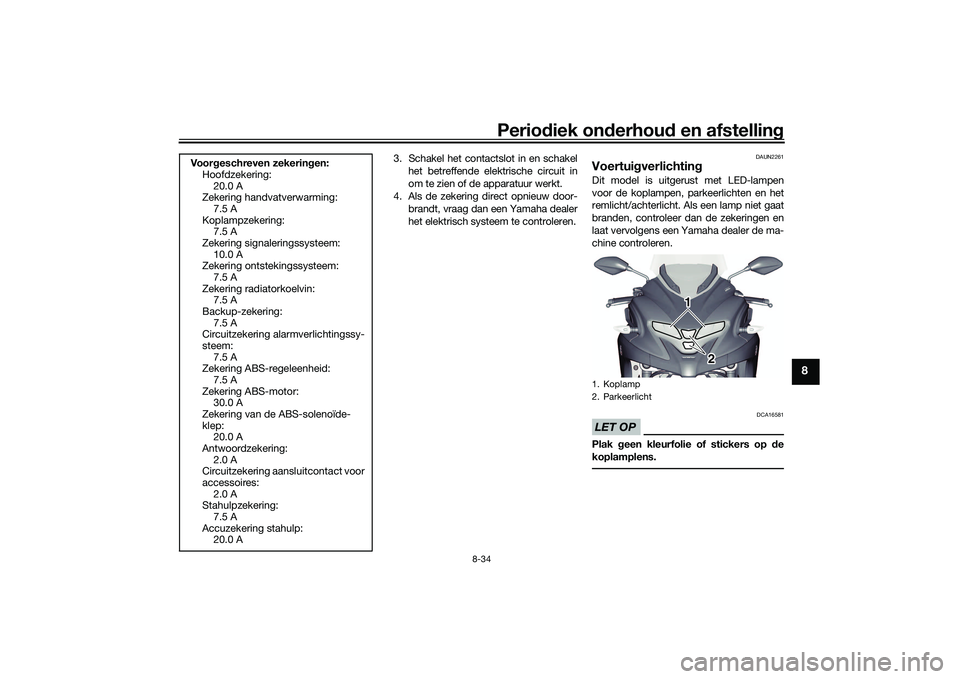

3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAUN2261
VoertuigverlichtingDit model is uitgerust met LED-lampen
voor de koplampen, parkeerlichten en het
remlicht/achterlicht. Als een lamp niet gaat
branden, controleer dan de zekeringen en
laat vervolgens een Yamaha dealer de ma-
chine controleren.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voo rgeschreven zekeringen:
Hoofdzekering:
20.0 A
Zekering handvatverwarming:
7.5 A
Koplampzekering:
7.5 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Backup-zekering:
7.5 A
Circuitzekering alarmverlichtingssy-
steem:
7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Antwoordzekering:
2.0 A
Circuitzekering aansluitcontact voor
accessoires:
2.0 A
Stahulpzekering:
7.5 A
Accuzekering stahulp:
20.0 A
1. Koplamp
2. Parkeerlicht
11 1
2 2
UBX9D0D0.book Page 34 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-35
8
DAU62590
Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting-
aanwijzer door de schroef te verwijde-
ren.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Monteer de lamplens van de richting-
aanwijzer door de schroef aan te bren-
gen. LET OP: Draai de schroef niet
te vast, hierdoor kan de lens bre-
ken.
[DCA11192]DAU89380
De gloeilamp van de kenteken-
verlichting vervangen1. Verwijder het kapje over de kenteken-
verlichting door de schroeven los te
draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
1. Lamplens richtingaanwijzer
2. Schroef
2
1
1. Fitting gloeilamp richtingaanwijzer
1
1. Afdekking van kentekenverlichting
2. Schroef
2 1
UBX9D0D0.book Page 35 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-36
8

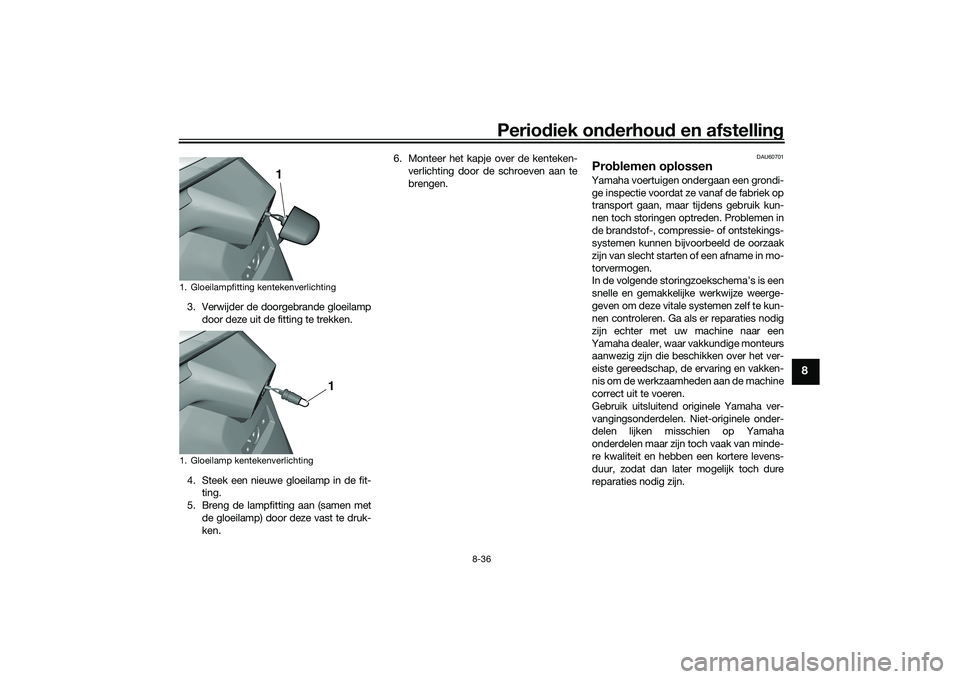

3. Verwijder de doorgebrande gloeilamp
door deze uit de fitting te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.6. Monteer het kapje over de kenteken-
verlichting door de schroeven aan te
brengen.
DAU60701
Problemen oplossenYamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs
aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Gloeilampfitting kentekenverlichting
1. Gloeilamp kentekenverlichting
1
1
UBX9D0D0.book Page 36 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-37
8

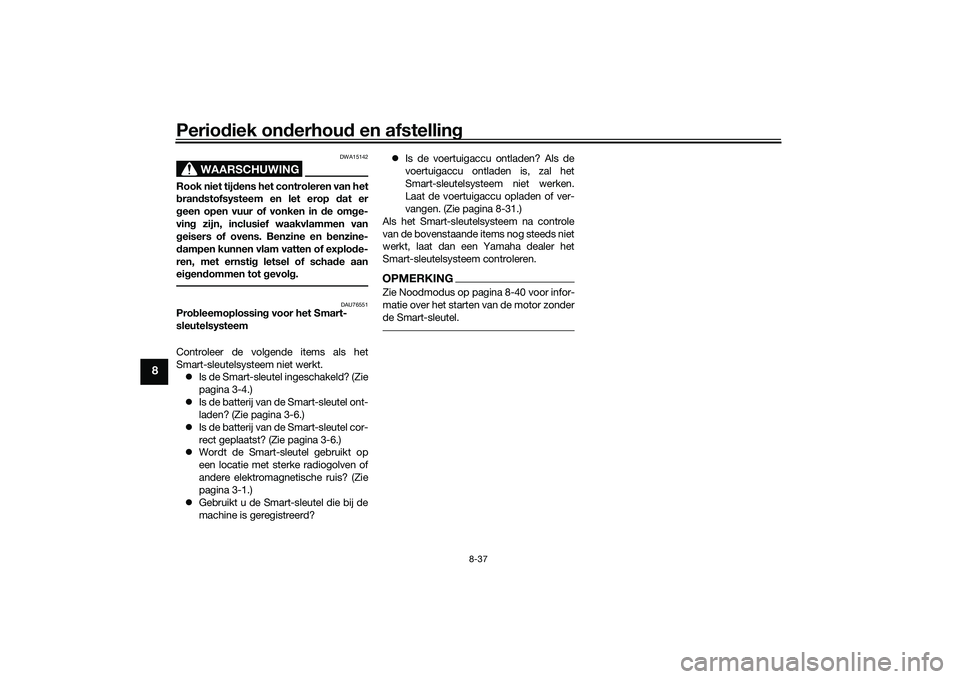

WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
DAU76551
Probleemoplossing voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.
zIs de Smart-sleutel ingeschakeld? (Zie
pagina 3-4.)
zIs de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
zIs de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
zWordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
zGebruikt u de Smart-sleutel die bij de
machine is geregistreerd?zIs de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 8-31.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKINGZie Noodmodus op pagina 8-40 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UBX9D0D0.book Page 37 Tuesday, January 21, 2020 5:05 PM
