2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

Beschrijving
2-3
2
DAU10431

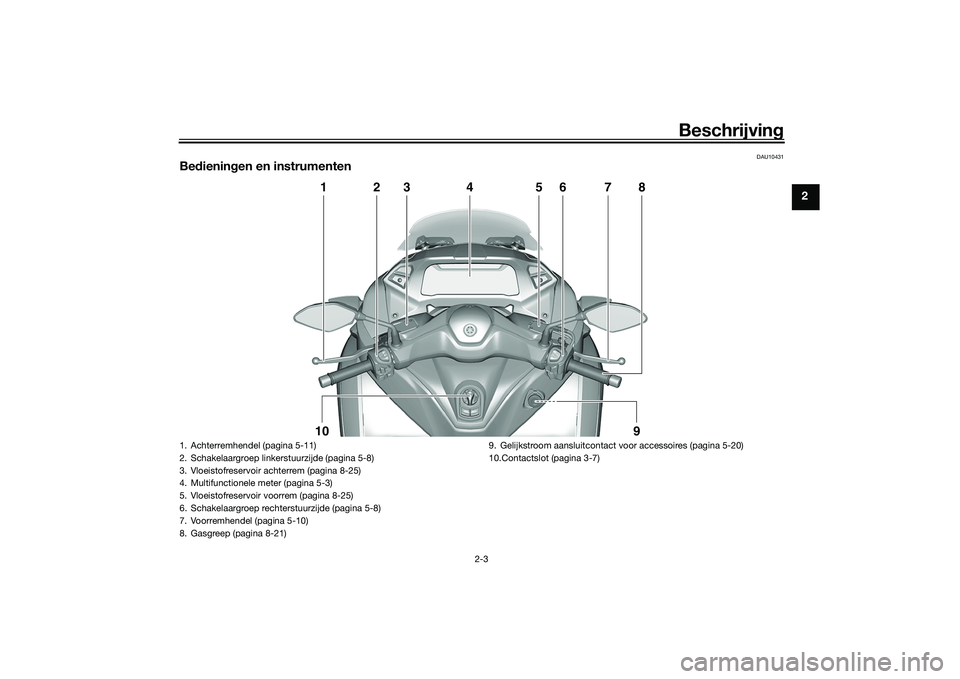

Bedieningen en instrumenten
1
2
3
4
5
6
7
8
10
9
1. Achterremhendel (pagina 5-11)
2. Schakelaargroep linkerstuurzijde (pagina 5-8)
3. Vloeistofreservoir achterrem (pagina 8-25)
4. Multifunctionele meter (pagina 5-3)
5. Vloeistofreservoir voorrem (pagina 8-25)
6. Schakelaargroep rechterstuurzijde (pagina 5-8)
7. Voorremhendel (pagina 5-10)
8. Gasgreep (pagina 8-21)9. Gelijkstroom aansluitcontact voor accessoires (pagina 5-20)
10.Contactslot (pagina 3-7)
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

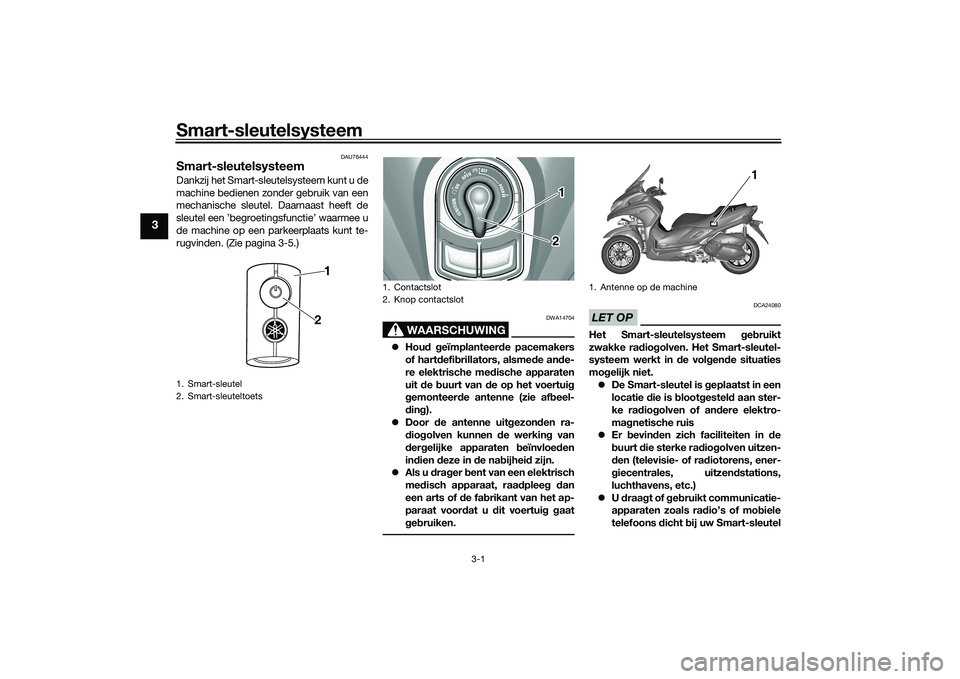

Smart-sleutelsysteem
3-1
3
DAU76444
Smart-sleutelsysteemDankzij het Smart-sleutelsysteem kunt u de
machine bedienen zonder gebruik van een
mechanische sleutel. Daarnaast heeft de
sleutel een ’begroetingsfunctie’ waarmee u
de machine op een parkeerplaats kunt te-
rugvinden. (Zie pagina 3-5.)
WAARSCHUWING
DWA14704
zHoud geïmplanteerde pacemakers
of hartdefibrillators, alsmede ande-
re elektrische medische apparaten
uit de buurt van de op het voertuig
gemonteerde antenne (zie afbeel-
ding).
zDoor de antenne uitgezonden ra-
diogolven kunnen de werking van
dergelijke apparaten beïnvloeden
indien deze in de nabijheid zijn.
zAls u drager bent van een elektrisch
medisch apparaat, raadpleeg dan
een arts of de fabrikant van het ap-
paraat voordat u dit voertuig
gaat
gebruiken.
LET OP
DCA24080
Het Smart-sleutelsysteem gebruikt
zwakke radiogolven. Het Smart-sleutel-
systeem werkt in de volgende situaties
mogelijk niet.
zDe Smart-sleutel is geplaatst in een
locatie die is blootgesteld aan ster-
ke radiogolven of andere elektro-
magnetische ruis
zEr bevinden zich faciliteiten in de
buurt die sterke radiogolven uitzen-
den (televisie- of radiotorens, ener-
giecentrales, uitzendstations,
luchthavens, etc.)
zU draagt of gebruikt communicatie-
apparaten zoals radio’s of mobiele
telefoons dicht bij uw Smart-sleutel
1. Smart-sleutel
2. Smart-sleuteltoets
1
2
1. Contactslot
2. Knop contactslot
12
1. Antenne op de machine
1
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-2
3

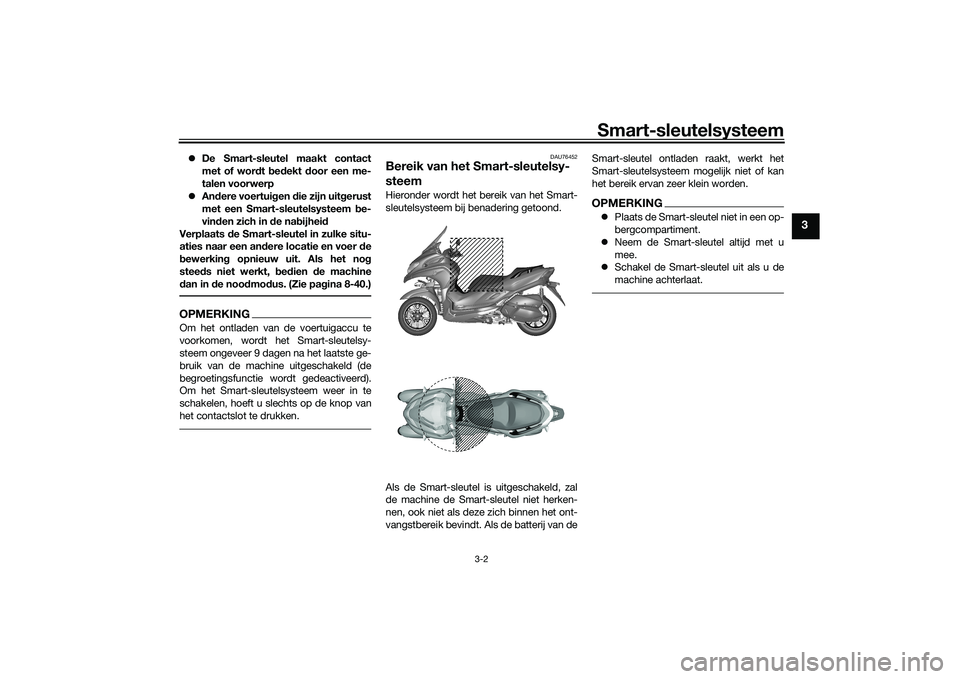

zDe Smart-sleutel maakt contact
met of wordt bedekt door een me-
talen voorwerp
zAndere voertuigen die zijn uitgerust
met een Smart-sleutelsysteem be-
vinden zich in de nabijheid
Verplaats de Smart-sleutel in zulke situ-
aties naar een andere locatie en voer de
bewerking opnieuw uit. Als het nog
steeds niet werkt, bedien de machine
dan in de noodmodus. (Zie pagina 8-40.)OPMERKINGOm het ontladen van de voertuigaccu te
voorkomen, wordt het Smart-sleutelsy-
steem ongeveer 9 dagen na het laatste ge-
bruik van de machine uitgeschakeld (de
begroetingsfunctie wordt gedeactiveerd).
Om het Smart-sleutelsysteem weer in te
schakelen, hoeft u slechts op de knop van
het contactslot te drukken.
DAU76452
Bereik van het Smart-sleutelsy-
steemHieronder wordt het bereik van het Smart-
sleutelsysteem bij benadering getoond.
Als de Smart-sleutel is uitgeschakeld, zal
de machine de Smart-sleutel niet herken-
nen, ook niet als deze zich binnen het ont-
vangstbereik bevindt. Als de batterij van deSmart-sleutel ontladen raakt, werkt het
Smart-sleutelsysteem mogelijk niet of kan
het bereik ervan zeer klein worden.
OPMERKINGzPlaats de Smart-sleutel niet in een op-
bergcompartiment.
zNeem de Smart-sleutel altijd met u
mee.
zSchakel de Smart-sleutel uit als u de
machine achterlaat.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-3
3
DAU78624

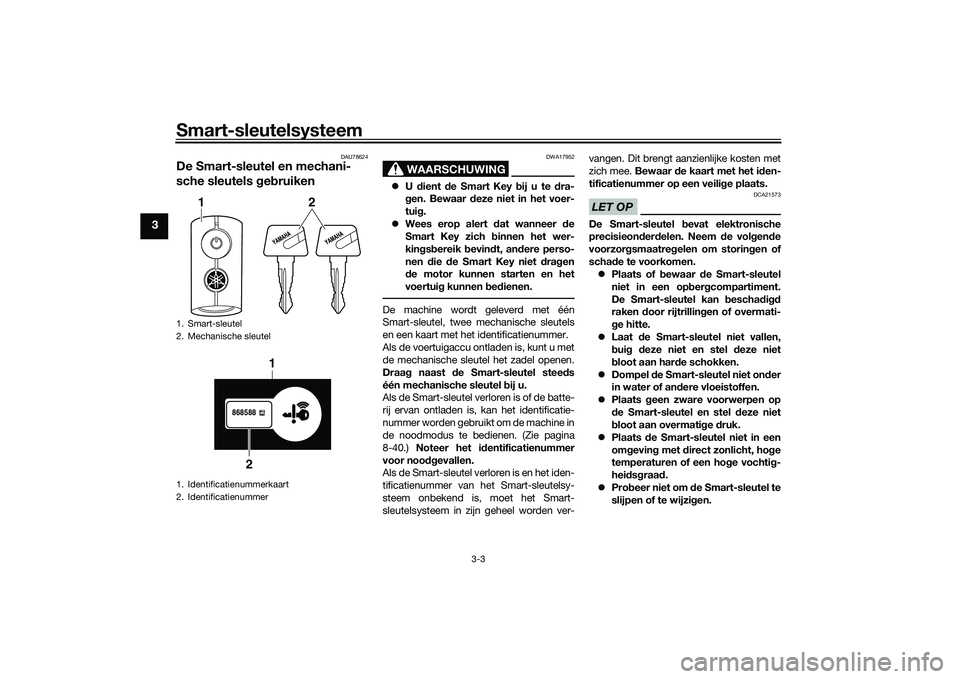

De Smart-sleutel en mechani-
sche sleutels gebruiken
WAARSCHUWING
DWA17952
zU dient de Smart Key bij u te dra-
gen. Bewaar deze niet in het voer-
tuig.
zWees erop alert dat wanneer de
Smart Key zich binnen het wer-
kingsbereik bevindt, andere perso-
nen die de Smart Key niet dragen
de motor kunnen starten en het
voertuig kunnen bedienen.De machine wordt geleverd met één
Smart-sleutel, twee mechanische sleutels
en een kaart met het identificatienummer.
Als de voertuigaccu ontladen is, kunt u met
de mechanische sleutel het zadel openen.
Draag naast de Smart-sleutel steeds
één mechanische sleutel bij u.
Als de Smart-sleutel verloren is of de batte-
rij ervan ontladen is, kan het identificatie-
nummer worden gebruikt om de machine in
de noodmodus te bedienen. (Zie pagina
8-40.) Noteer het identificatienummer
voor noodgevallen.
Als de Smart-sleutel verloren is en het iden-
tificatienummer van het Smart-sleutelsy-
steem onbekend is, moet het Smart-
sleutelsysteem in zijn geheel worden ver-vangen. Dit brengt aanzienlijke kosten met
zich mee. Bewaar de kaart met het iden-
tificatienummer op een veilige plaats.
LET OP
DCA21573
De Smart-sleutel bevat elektronische
precisieonderdelen. Neem de volgende
voorzorgsmaatregelen om storingen of
schade te voorkomen.
zPlaats of bewaar de Smart-sleutel
niet in een opbergcompartiment.
De Smart-sleutel kan beschadigd
raken door rijtrillingen of overmati-
ge hitte.
zLaat de Smart-sleutel niet vallen,
buig deze niet en stel deze niet
bloot aan harde schokken.
zDompel de Smart-sleutel niet onder
in water of andere vloeistoffen.
zPlaats geen zware voorwerpen op
de Smart-sleutel en stel deze niet
bloot aan overmatige druk.
zPlaats de Smart-sleutel niet in een
omgeving met direct zonlicht, hoge
temperaturen of een ho
ge vochtig-
heidsgraad.
zProbeer niet om de Smart-sleutel te
slijpen of te wijzigen.
1. Smart-sleutel
2. Mechanische sleutel
1. Identificatienummerkaart
2. Identificatienummer
1
2
868588
1
2
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-4
3

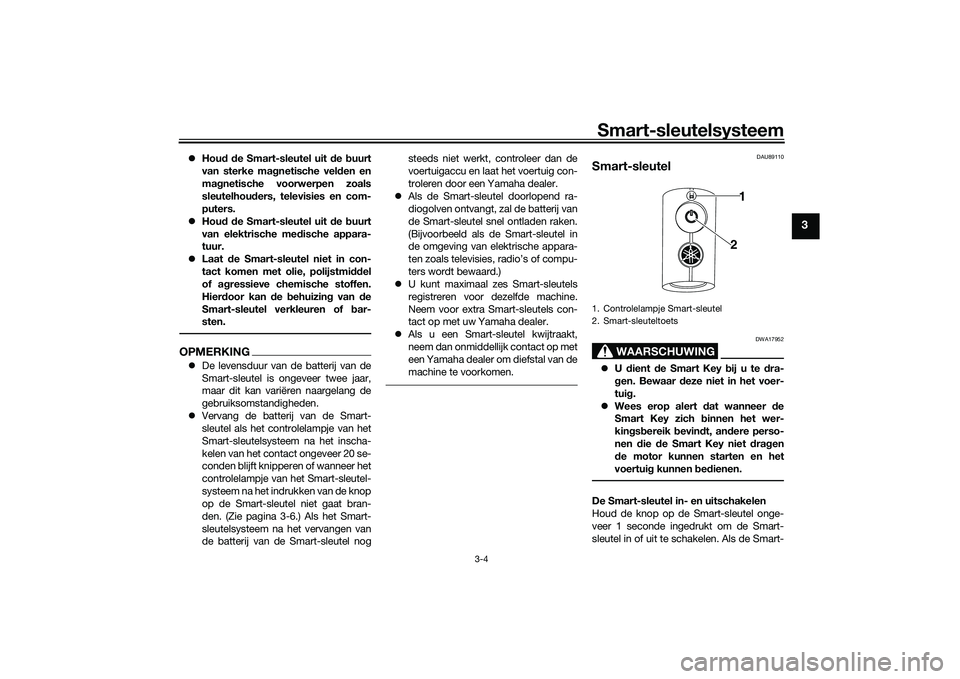

zHoud de Smart-sleutel uit de buurt
van sterke magnetische velden en
magnetische voorwerpen zoals
sleutelhouders, televisies en com-
puters.
zHoud de Smart-sleutel uit de buurt
van elektrische medische appara-
tuur.
zLaat de Smart-sleutel niet in con-
tact komen met olie, polijstmiddel
of agressieve chemische stoffen.
Hierdoor kan de behuizing van de
Smart-sleutel verkleuren of bar-
sten.OPMERKINGzDe levensduur van de batterij van de
Smart-sleutel is ongeveer twee jaar,
maar dit kan variëren naargelang de
gebruiksomstandigheden.
zVervang de batterij van de Smart-
sleutel als het controlelampje van het
Smart-sleutelsysteem na het inscha-
kelen van het contact ongeveer 20 se-
conden blijft knipperen of wanneer het
controlelampje van het Smart-sleutel-
systeem na het indrukken van de knop
op de Smart-sleutel niet gaat bran-
den. (Zie pagina 3-6.) Als het Smart-
sleutelsysteem na het vervangen van
de batterij van de Smart-sleutel nogsteeds niet werkt, controleer dan de
voertuigaccu en laat het voertuig con-
troleren door een Yamaha dealer.
zAls de Smart-sleutel doorlopend ra-
diogolven ontvangt, zal de batterij van
de Smart-sleutel snel ontladen raken.
(Bijvoorbeeld als de Smart-sleutel in
de omgeving van elektrische appara-
ten zoals televisies, radio’s of compu-
ters wordt bewaard.)
zU kunt maximaal zes Smart-sleutels
registreren voor dezelfde machine.
Neem voor extra Smart-sleutels con-
tact op met uw Yamaha dealer.
zAls u een Smart-sleutel kwijtraakt,
neem dan onmiddellijk contact op met
een Yamaha dealer om diefstal van de
machine te voorkomen.
DAU89110
Smart-sleutel
WAARSCHUWING
DWA17952
zU dient de Smart Key bij u te dra-
gen. Bewaar deze niet in het voer-
tuig.
zWees erop alert dat wanneer de
Smart Key zich binnen het wer-
kingsbereik bevindt, andere perso-
nen die de Smart Key niet dragen
de motor kunnen starten en het
voertuig kunnen bedienen.De Smart-sleutel in- en uitschakelen
Houd de knop op de Smart-sleutel onge-
veer 1 seconde ingedrukt om de Smart-
sleutel in of uit te schakelen. Als de Smart-1. Controlelampje Smart-sleutel
2. Smart-sleuteltoets
1
2
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-5
3

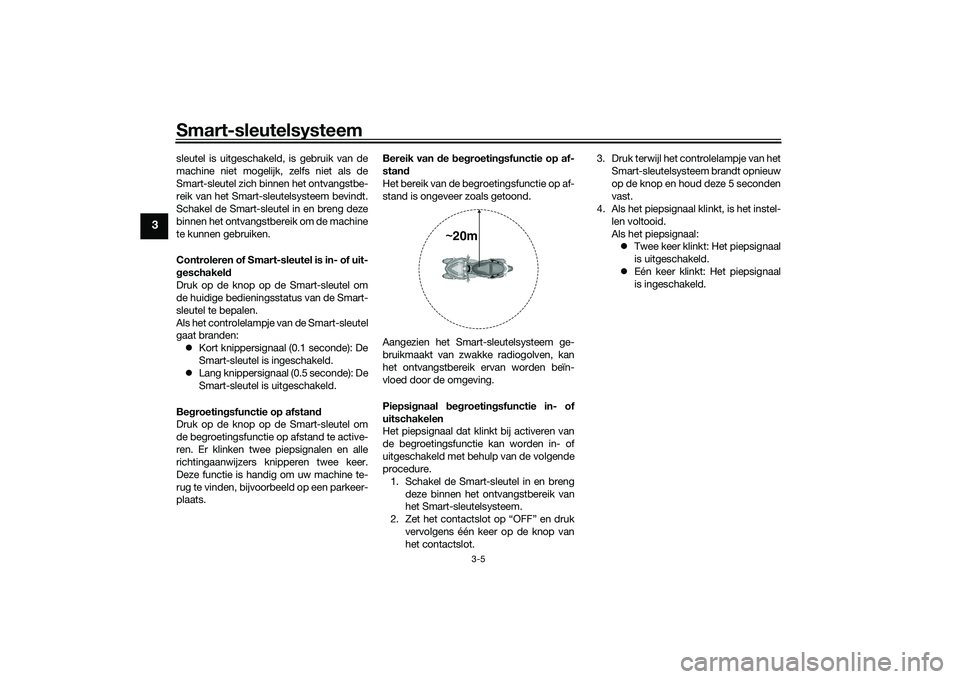

sleutel is uitgeschakeld, is gebruik van de
machine niet mogelijk, zelfs niet als de
Smart-sleutel zich binnen het ontvangstbe-
reik van het Smart-sleutelsysteem bevindt.
Schakel de Smart-sleutel in en breng deze
binnen het ontvangstbereik om de machine
te kunnen gebruiken.
Controleren of Smart-sleutel is in- of uit-
geschakeld
Druk op de knop op de Smart-sleutel om
de huidige bedieningsstatus van de Smart-
sleutel te bepalen.
Als het controlelampje van de Smart-sleutel
gaat branden:
zKort knippersignaal (0.1 seconde): De
Smart-sleutel is ingeschakeld.
zLang knippersignaal (0.5 seconde): De
Smart-sleutel is uitgeschakeld.
Begroetingsfunctie op afstand
Druk op de knop op de Smart-sleutel om
de begroetingsfunctie op afstand te active-
ren. Er klinken twee piepsignalen en alle
richtingaanwijzers knipperen twee keer.
Deze functie is handig om uw machine te-
rug te vinden, bijvoorbeeld op een parkeer-
plaats.Bereik van de begroetingsfunctie op af-
stand
Het bereik van de begroetingsfunctie op af-
stand is ongeveer zoals getoond.
Aangezien het Smart-sleutelsysteem ge-
bruikmaakt van zwakke radiogolven, kan
het ontvangstbereik ervan worden beïn-
vloed door de omgeving.
Piepsignaal begroetingsfunctie in- of
uitschakelen
Het piepsignaal dat klinkt bij activeren van
de begroetingsfunctie kan worden in- of
uitgeschakeld met behulp van de volgende
procedure.
1. Schakel de Smart-sleutel in en breng
deze binnen het ontvangstbereik van
het Smart-sleutelsysteem.
2. Zet het contactslot op “OFF” en druk
vervolgens één keer op de knop van
het contactslot.3. Druk terwijl het controlelampje van het
Smart-sleutelsysteem brandt opnieuw
op de knop en houd deze 5 seconden
vast.
4. Als het piepsignaal klinkt, is het instel-
len voltooid.
Als het piepsignaal:
zTwee keer klinkt: Het piepsignaal
is uitgeschakeld.
zEén keer klinkt: Het piepsignaal
is ingeschakeld.
~20m
UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM

Smart-sleutelsysteem
3-6
3
DAU76482

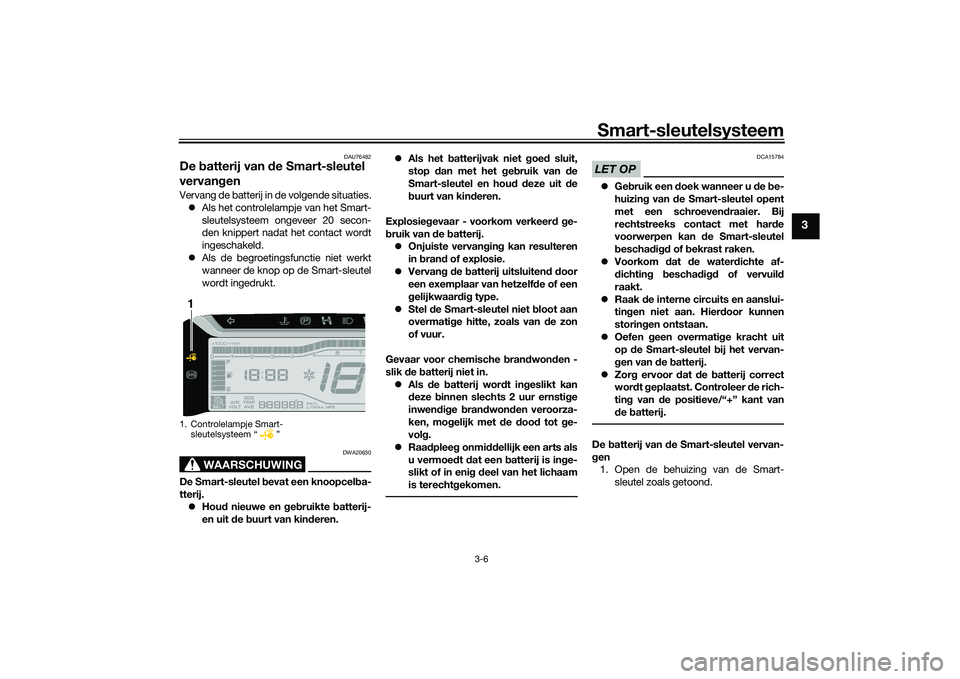

De batterij van de Smart-sleutel
vervangenVervang de batterij in de volgende situaties.
zAls het controlelampje van het Smart-
sleutelsysteem ongeveer 20 secon-
den knippert nadat het contact wordt
ingeschakeld.
zAls de begroetingsfunctie niet werkt
wanneer de knop op de Smart-sleutel
wordt ingedrukt.
WAARSCHUWING
DWA20630
De Smart-sleutel bevat een knoopcelba-
tterij.
zHoud nieuwe en gebruikte batterij-
en uit de buurt van kinderen.zAls het batterijvak niet goed sluit,
stop dan met het gebruik van de
Smart-sleutel en houd deze uit de
buurt van kinderen.
Explosiegevaar - voorkom verkeerd ge-
bruik van de batterij.
zOnjuiste vervanging kan resulteren
in brand of explosie.
zVervang de batterij uitsluitend door
een exemplaar van hetzelfde of een
gelijkwaardig type.
zStel de Smart-sleutel niet b
loot aan
overmatige hitte, zoals van de zon
of vuur.
Gevaar voor chemische brandwonden -
slik de batterij niet in.
zAls de batterij wordt ingeslikt kan
deze binnen slechts 2 uur ernstige
inwendige brandwonden veroorza-
ken, mogelijk met de dood tot ge-
volg.
zRaadpleeg onmiddellijk een arts als
u vermoedt dat een batterij is inge-
slikt of in enig deel van het lichaam
is terechtgekomen.
LET OP
DCA15784
zGebruik een doek wanneer u de be-
huizing van de Smart-sleutel opent
met een schroevendraaier. Bij
rechtstreeks contact met harde
voorwerpen kan de Smart-sleutel
beschadigd of bekrast raken.
zVoorkom dat de waterdichte af-
dichting beschadigd of vervuild
raakt.
zRaak de interne circuits en aanslui-
tingen niet aan. Hierdoor kunnen
storingen ontstaan.
zOefen geen overmatige kracht uit
op de Smart-sleutel bij het vervan-
gen van de batterij.
zZorg ervoor dat de batterij correct
wordt geplaatst. Controleer de rich-
ting van
de positieve/“+” kant van
de batterij.
De batterij van de Smart-sleutel vervan-
gen
1. Open de behuizing van de Smart-
sleutel zoals getoond.
1. Controlelampje Smart-
sleutelsysteem “ ”1
UBX9D0D0.book Page 6 Tuesday, January 21, 2020 5:05 PM

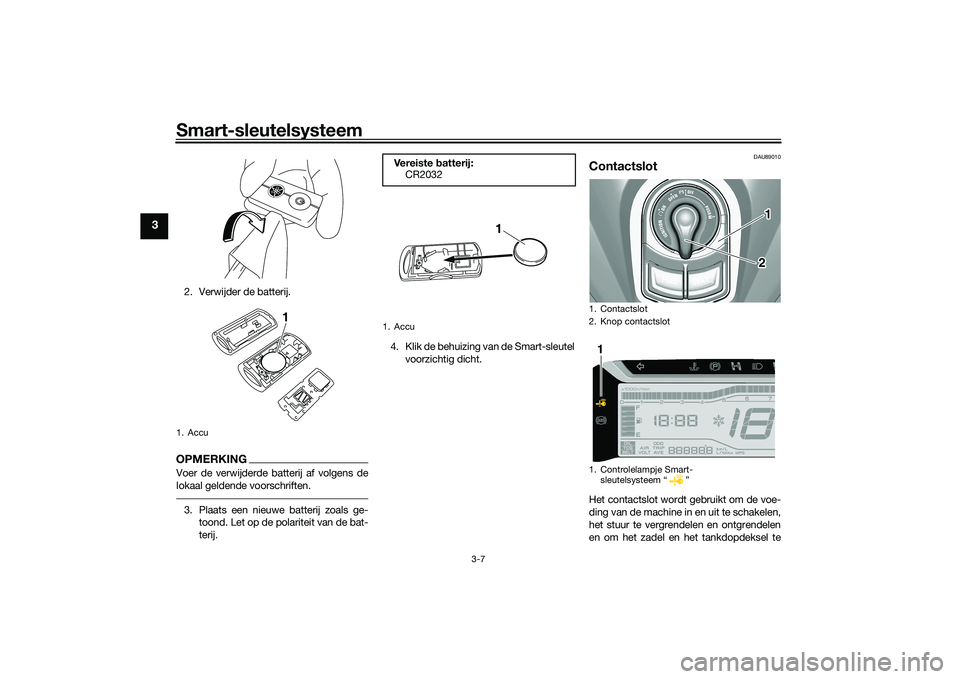

Smart-sleutelsysteem
3-7
3
2. Verwijder de batterij.OPMERKINGVoer de verwijderde batterij af volgens de
lokaal geldende voorschriften.3. Plaats een nieuwe batterij zoals ge-
toond. Let op de polariteit van de bat-
terij.4. Klik de behuizing van de Smart-sleutel
voorzichtig dicht.
DAU89010
ContactslotHet contactslot wordt gebruikt om de voe-
ding van de machine in en uit te schakelen,
het stuur te vergrendelen en ontgrendelen
en om het zadel en het tankdopdeksel te
1. Accu
1
Ve re i s t e batterij:
CR20321. Accu
1
1. Contactslot
2. Knop contactslot
1. Controlelampje Smart-
sleutelsysteem “ ”
12
1
UBX9D0D0.book Page 7 Tuesday, January 21, 2020 5:05 PM
