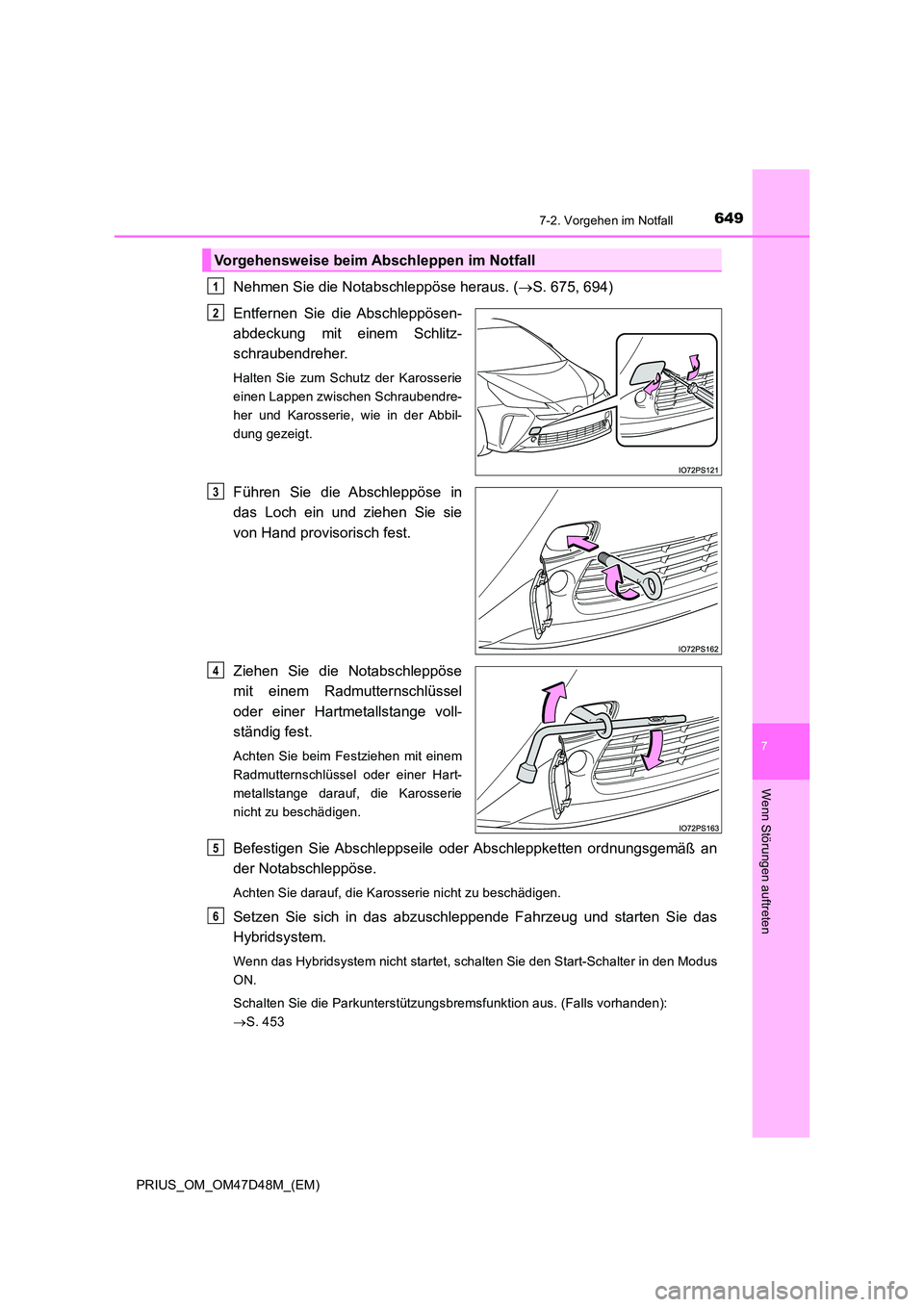

6497-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Nehmen Sie die Notabschleppöse heraus. (S. 675, 694)
Entfernen Sie die Abschleppösen-
abdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Achten Sie beim Festziehen mit einem
Radmutternschlüssel oder einer Hart-
metallstange darauf, die Karosserie
nicht zu beschädigen.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus
ON.
Schalten Sie die Parkunterstützungsbremsfunktion aus. (Falls vorhanden):
 S. 453
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5
6

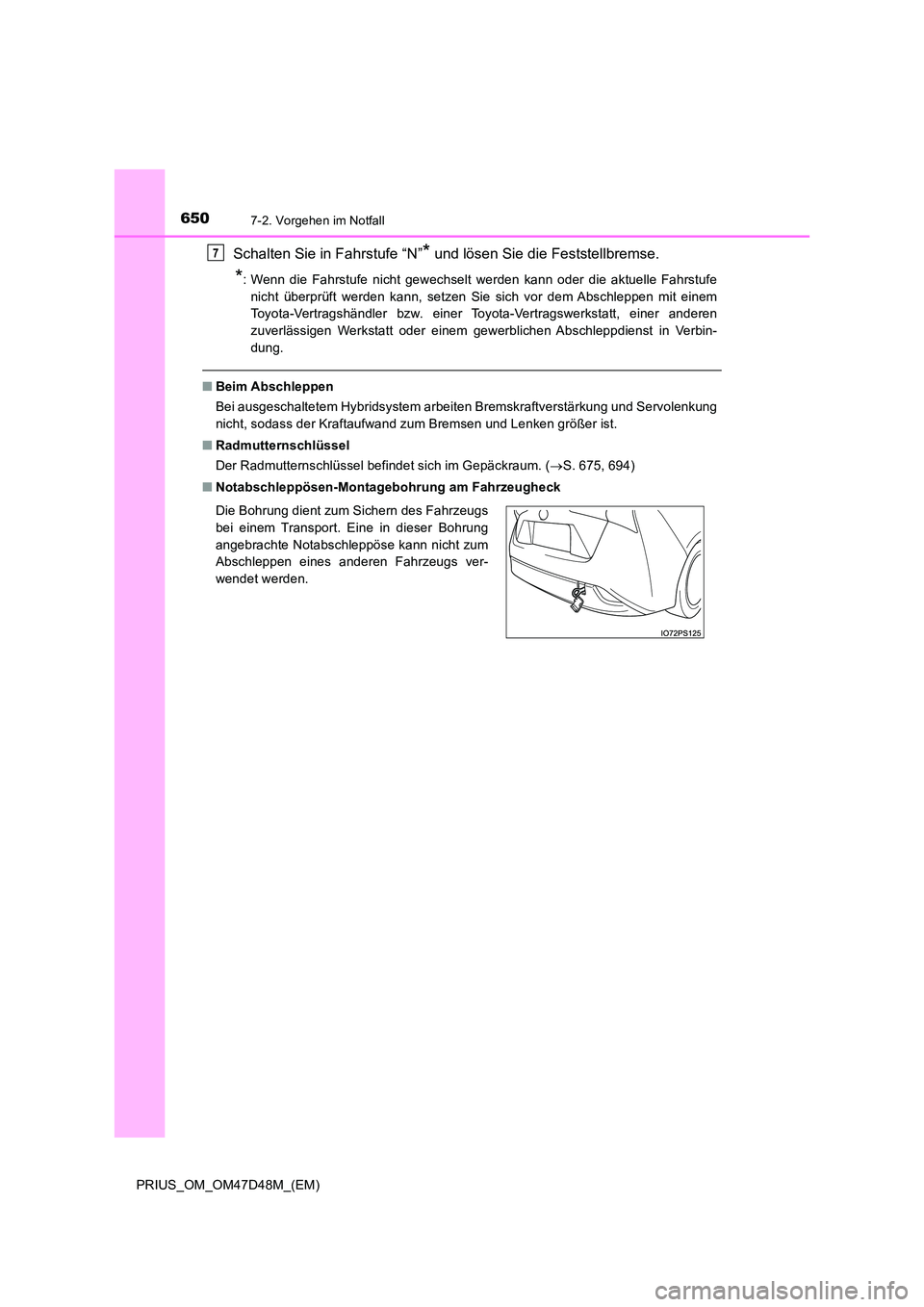

6507-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
Schalten Sie in Fahrstufe “N”* und lösen Sie die Feststellbremse.
*: Wenn die Fahrstufe nicht gewechselt werden kann oder die aktuelle Fahrstufe
nicht überprüft werden kann, setzen Sie sich vor dem Abschleppen mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt, einer anderen
zuverlässigen Werkstatt oder einem gewerblichen Abschleppdienst in Verbin-
dung.
■ Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung
nicht, sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. ( S. 675, 694)
■ Notabschleppösen-Montagebohrung am Fahrzeugheck
Die Bohrung dient zum Sichern des Fahrzeugs
bei einem Transport. Eine in dieser Bohrung
angebrachte Notabschleppöse kann nicht zum
Abschleppen eines anderen Fahrzeugs ver-
wendet werden.
7

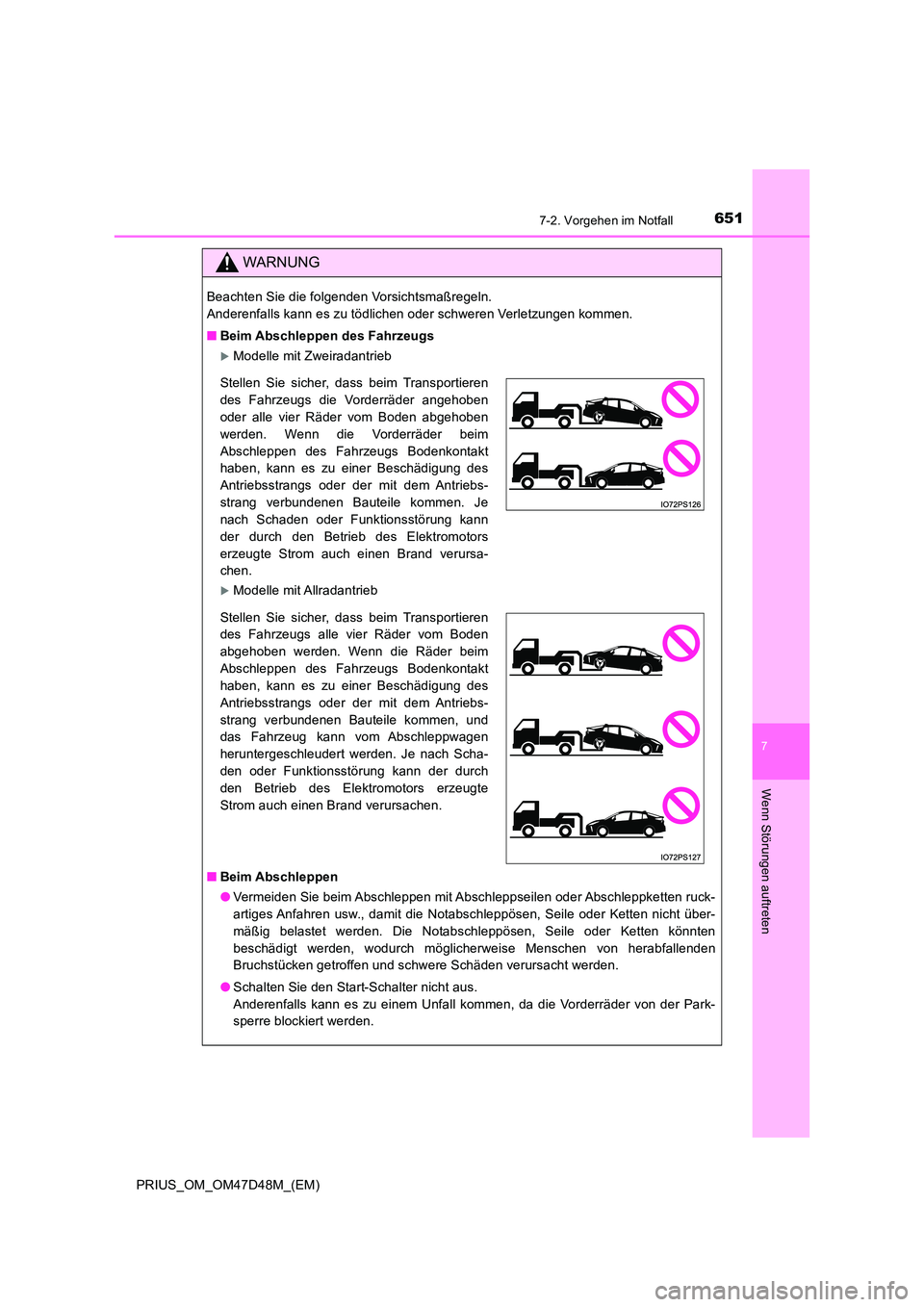

6517-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Beim Abschleppen des Fahrzeugs
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
■ Beim Abschleppen
● Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Park-
sperre blockiert werden.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen. Je
nach Schaden oder Funktionsstörung kann
der durch den Betrieb des Elektromotors
erzeugte Strom auch einen Brand verursa-
chen.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden. Je nach Scha-
den oder Funktionsstörung kann der durch
den Betrieb des Elektromotors erzeugte
Strom auch einen Brand verursachen.

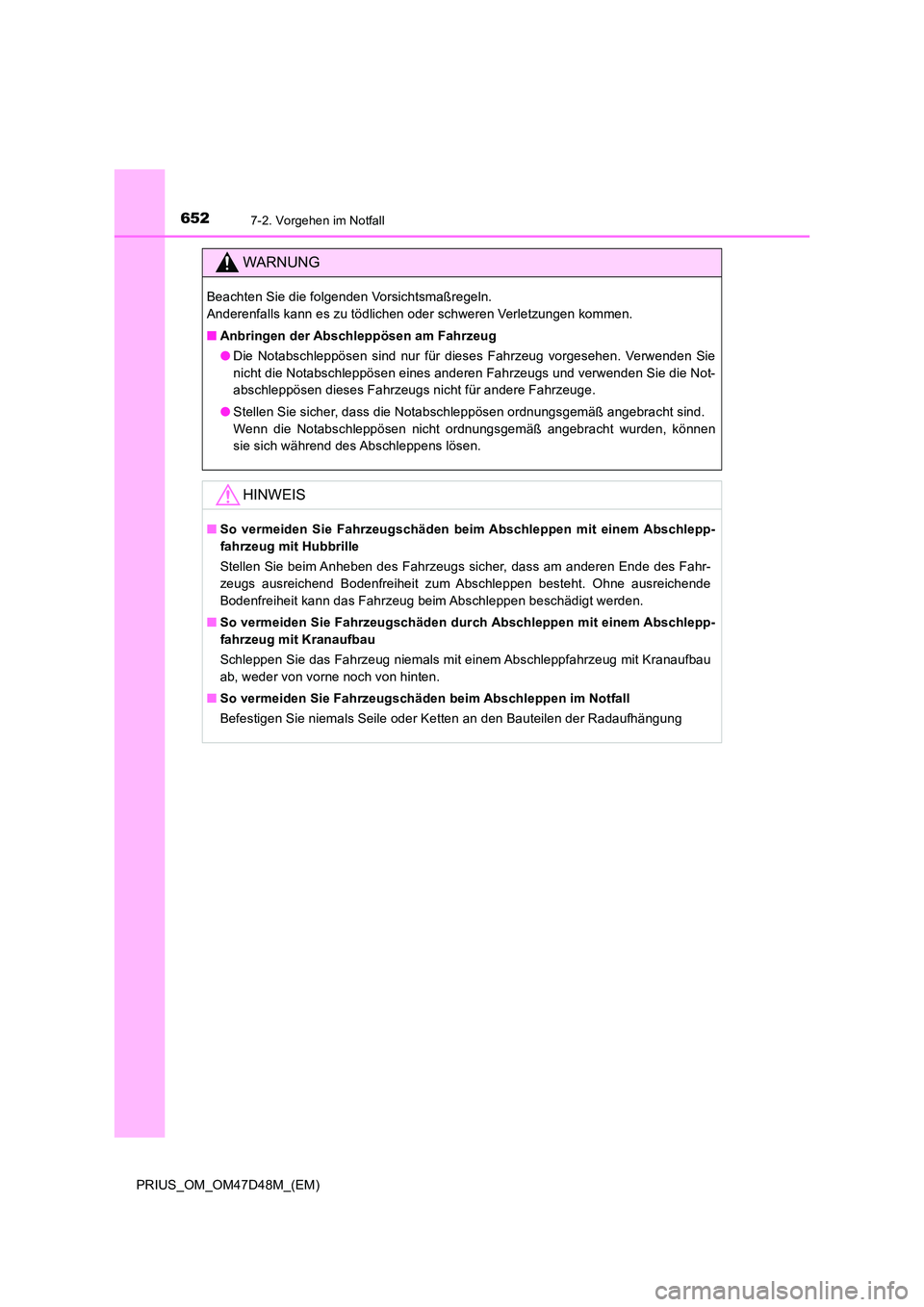

6527-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Anbringen der Abschleppösen am Fahrzeug
● Die Notabschleppösen sind nur für dieses Fahrzeug vorgesehen. Verwenden Sie
nicht die Notabschleppösen eines anderen Fahrzeugs und verwenden Sie die Not-
abschleppösen dieses Fahrzeugs nicht für andere Fahrzeuge.
● Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können
sie sich während des Abschleppens lösen.
HINWEIS
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung

6537-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Wenn Sie der Meinung sind, dass etwas nicht
stimmt
● Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungleichmäßiger Profilabrieb
● Die Kühlmitteltemperatur-Warnleuchte blinkt oder leuchtet auf
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Hybridsystem
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammiges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder eine r anderen zuverlässigen Werkstatt
in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

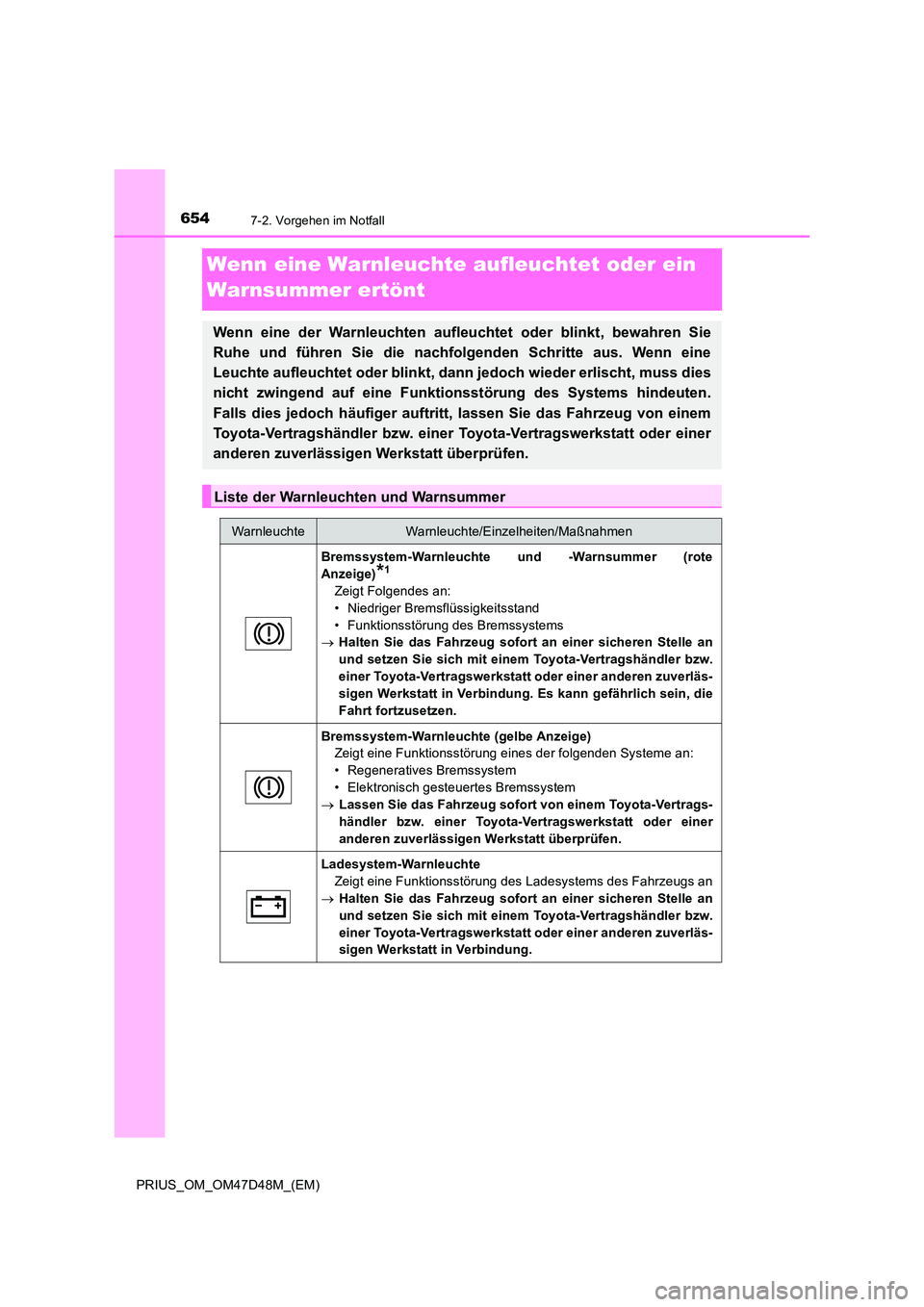

6547-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie die nachfolg enden Schritte aus. Wenn eine
Leuchte aufleuchtet oder blinkt, dann jedoch wieder erlischt, muss dies
nicht zwingend auf eine Funktionsstörung des Systems hindeuten.
Falls dies jedoch häufiger auftritt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte und -Warnsummer (rote
Anzeige)*1
Zeigt Folgendes an:
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung. Es kann gefährlich sein, die
Fahrt fortzusetzen.
Bremssystem-Warnleuchte (gelbe Anzeige)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Ladesystem-Warnleuchte
Zeigt eine Funktionsstörung des Ladesystems des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.

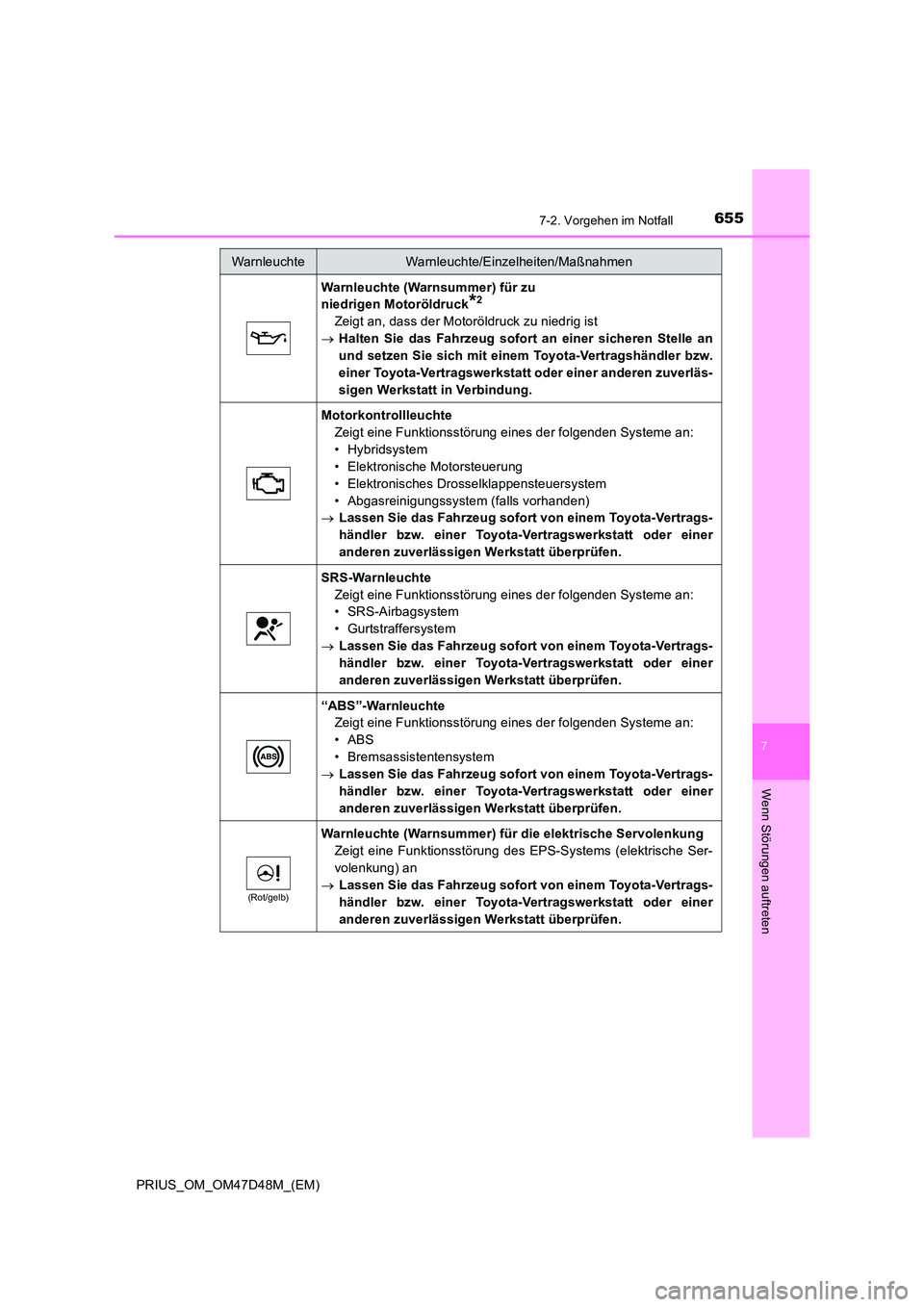

6557-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
7
Wenn Störungen auftreten
Warnleuchte (Warnsummer) für zu
niedrigen Motoröldruck*2
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
Motorkontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Hybridsystem
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• SRS-Airbagsystem
• Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
“ABS”-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• ABS
• Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Rot/gelb)
Warnleuchte (Warnsummer) für die elektrische Servolenkung
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

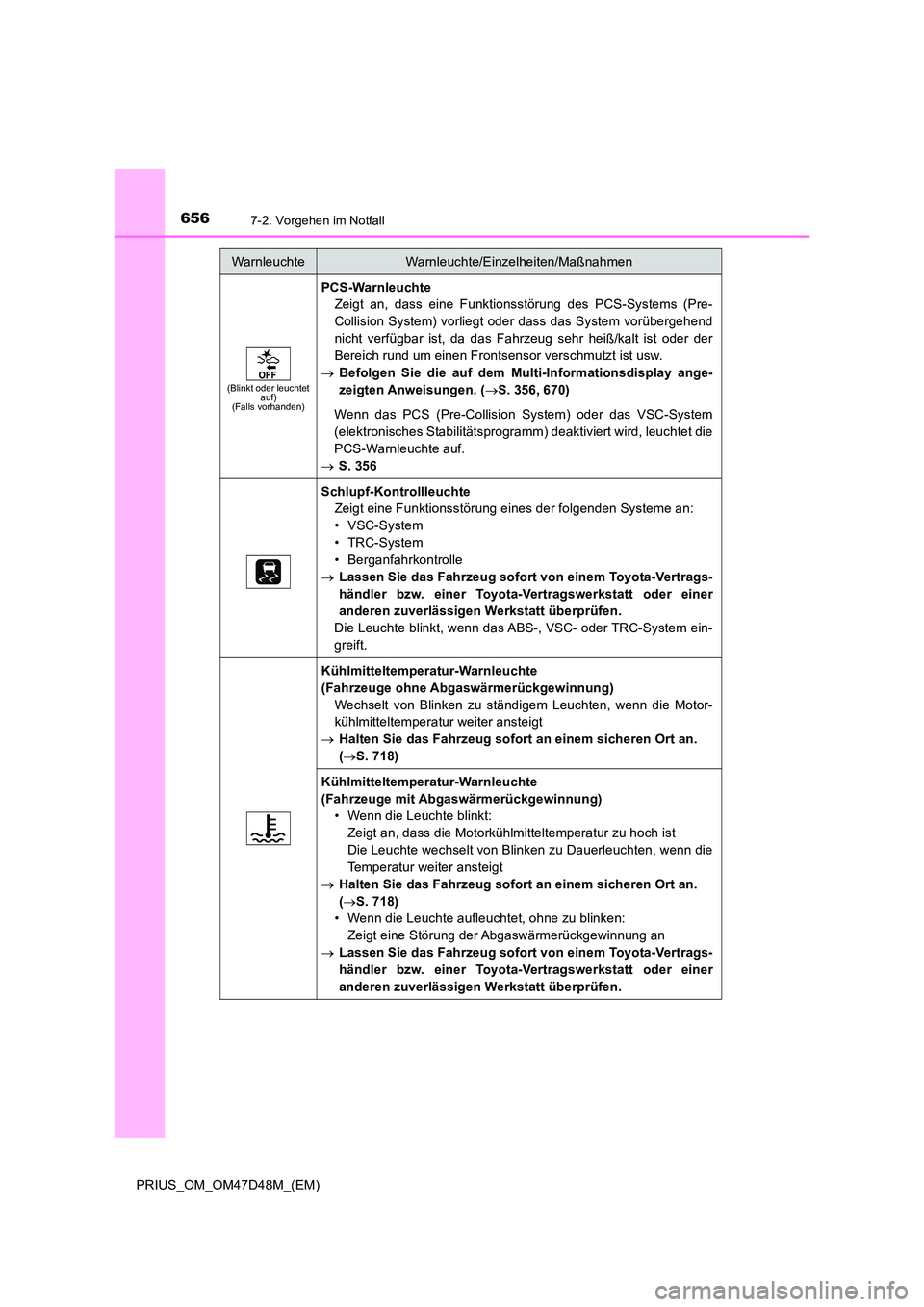

6567-2. Vorgehen im Notfall
PRIUS_OM_OM47D48M_(EM)
(Blinkt oder leuchtet auf)(Falls vorhanden)
PCS-Warnleuchte
Zeigt an, dass eine Funktionsstörung des PCS-Systems (Pre-
Collision System) vorliegt oder dass das System vorübergehend
nicht verfügbar ist, da das Fahrzeug sehr heiß/kalt ist oder der
Bereich rund um einen Frontsensor verschmutzt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 356, 670)
Wenn das PCS (Pre-Collision System) oder das VSC-System
(elektronisches Stabilitätsprogramm) deaktiviert wird, leuchtet die
PCS-Warnleuchte auf.
 S. 356
Schlupf-Kontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• VSC-System
• TRC-System
• Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Die Leuchte blinkt, wenn das ABS-, VSC- oder TRC-System ein-
greift.
Kühlmitteltemperatur-Warnleuchte
(Fahrzeuge ohne Abgaswärmerückgewinnung)
Wechselt von Blinken zu ständigem Leuchten, wenn die Motor-
kühlmitteltemperatur weiter ansteigt
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
( S. 718)
Kühlmitteltemperatur-Warnleuchte
(Fahrzeuge mit Abgaswärmerückgewinnung)
• Wenn die Leuchte blinkt:
Zeigt an, dass die Motorkühlmitteltemperatur zu hoch ist
Die Leuchte wechselt von Blinken zu Dauerleuchten, wenn die
Temperatur weiter ansteigt
 Halten Sie das Fahrzeug sofort an einem sicheren Ort an.
( S. 718)
• Wenn die Leuchte aufleuchtet, ohne zu blinken:
Zeigt eine Störung der Abgaswärmerückgewinnung an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
