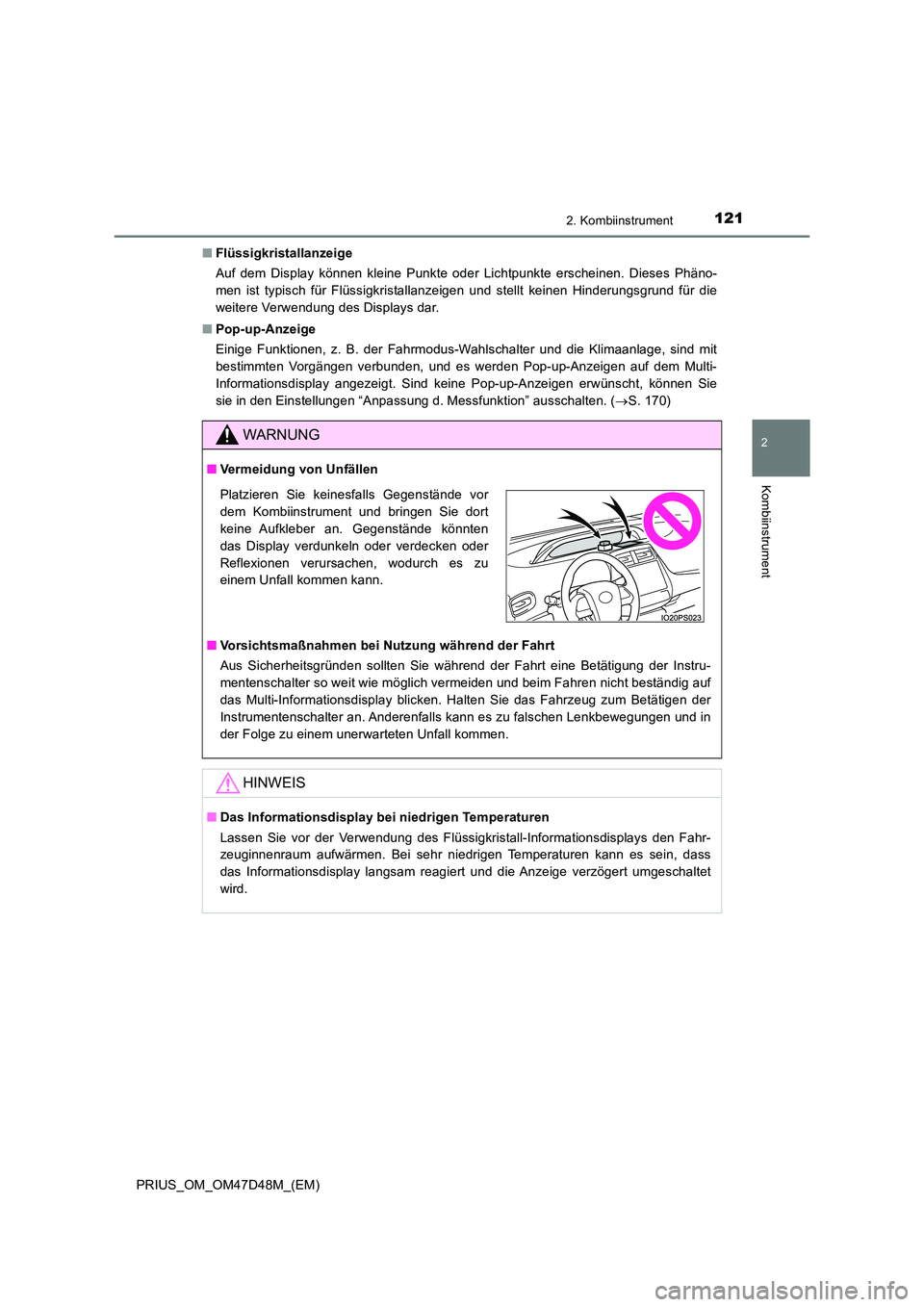

2020 TOYOTA PRIUS Betriebsanleitungen (in German)

1212. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
■ Pop-up-Anzeige
Einige Funktionen, z. B. der Fahrmodus-Wahlschalter und die Klimaanlage, sind mit
bestimmten Vorgängen verbunden, und es werden Pop-up-Anzeigen auf dem Multi-
Informationsdisplay angezeigt. Sind keine Pop-up-Anzeigen erwünscht, können Sie
sie in den Einstellungen “Anpassung d. Messfunktion” ausschalten. ( S. 170)
WARNUNG
■Vermeidung von Unfällen
■ Vorsichtsmaßnahmen bei Nutzung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betätigung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren nicht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
HINWEIS
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
Platzieren Sie keinesfalls Gegenstände vor
dem Kombiinstrument und bringen Sie dort
keine Aufkleber an. Gegenstände könnten
das Display verdunkeln oder verdecken oder
Reflexionen verursachen, wodurch es zu
einem Unfall kommen kann.

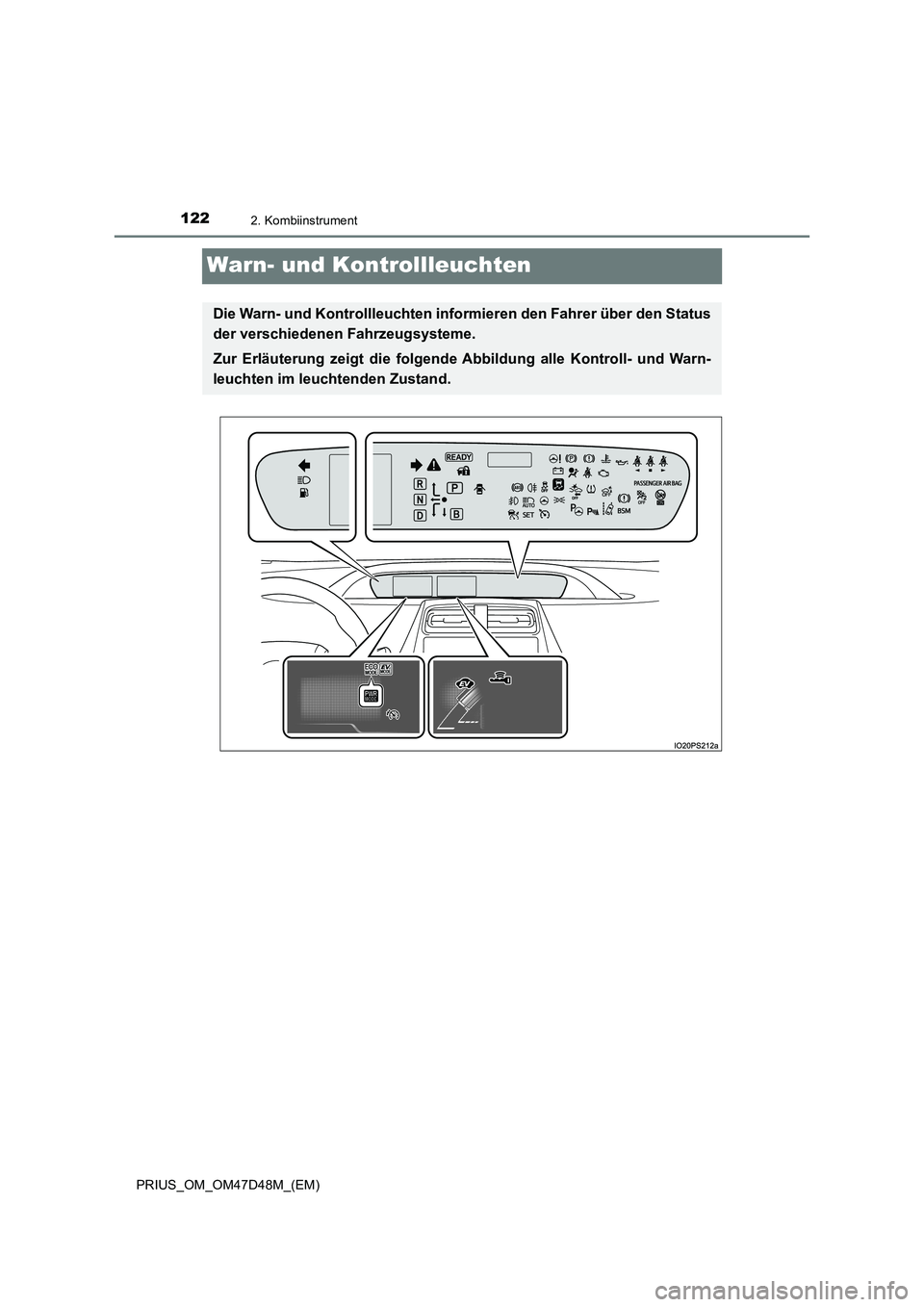

1222. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten informieren den Fahrer über den Status
der verschiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Kontroll- und Warn-
leuchten im leuchtenden Zustand.

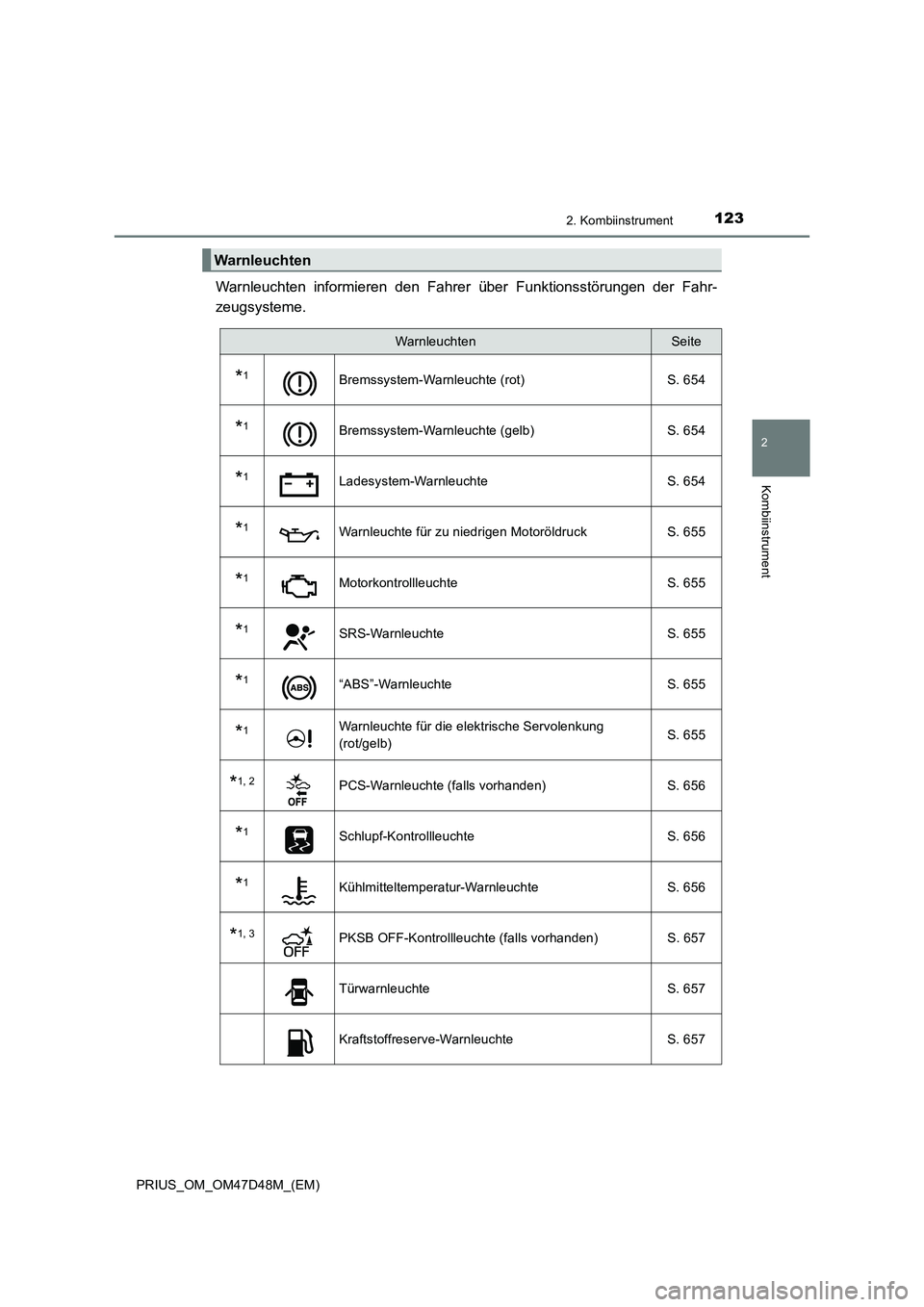

1232. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der Fahr-
zeugsysteme.
Warnleuchten
WarnleuchtenSeite
*1Bremssystem-Warnleuchte (rot) S. 654
*1Bremssystem-Warnleuchte (gelb) S. 654
*1Ladesystem-Warnleuchte S. 654
*1Warnleuchte für zu niedrigen Motoröldruck S. 655
*1Motorkontrollleuchte S. 655
*1SRS-Warnleuchte S. 655
*1“ABS”-Warnleuchte S. 655
*1Warnleuchte für die elektrische Servolenkung
(rot/gelb) S. 655
*1, 2PCS-Warnleuchte (falls vorhanden) S. 656
*1Schlupf-Kontrollleuchte S. 656
*1Kühlmitteltemperatur-Warnleuchte S. 656
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 657
Türwarnleuchte S. 657
Kraftstoffreserve-Warnleuchte S. 657

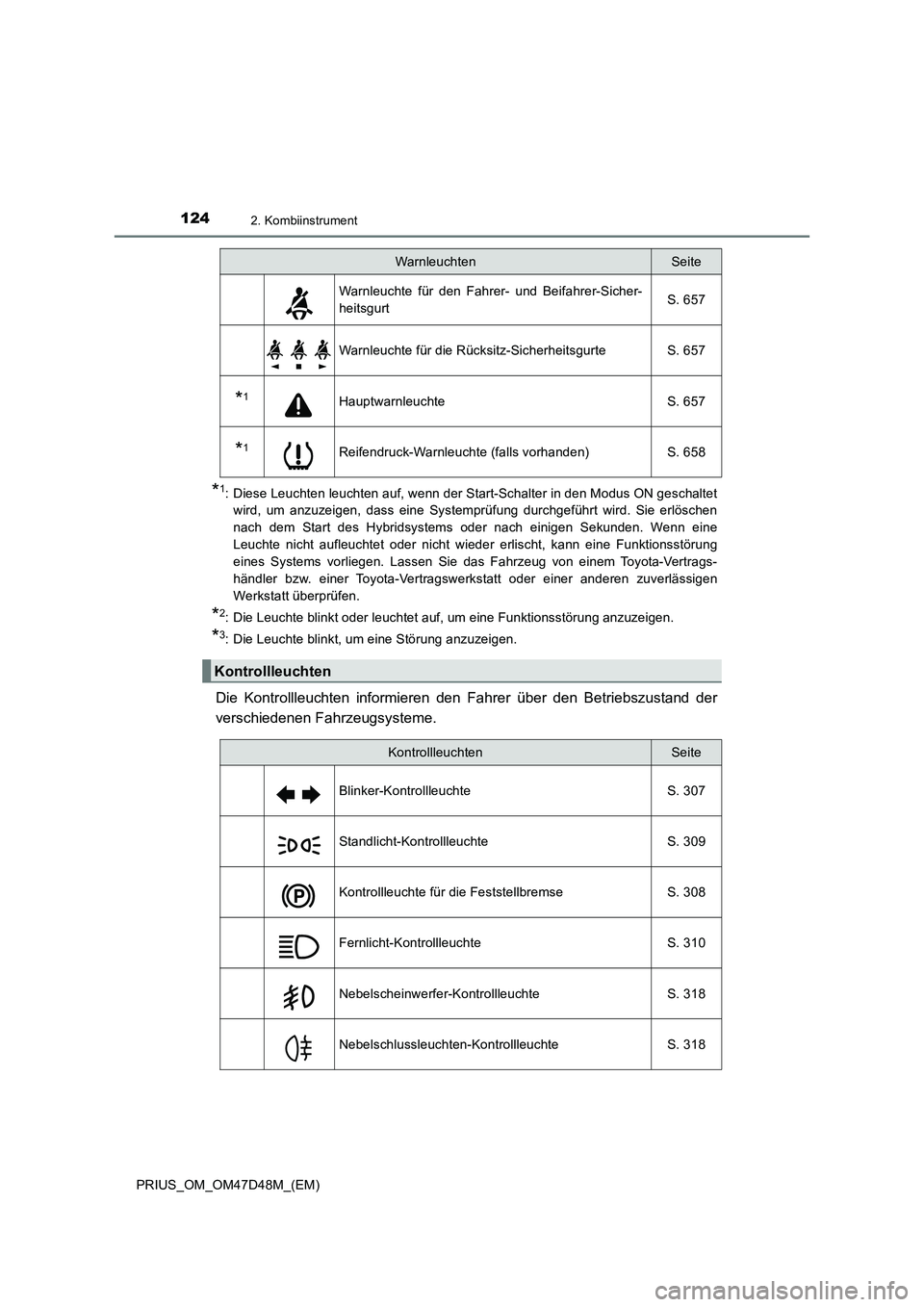

1242. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte blinkt oder leuchtet auf, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte blinkt, um eine Störung anzuzeigen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Warnleuchte für den Fahrer- und Beifahrer-Sicher-
heitsgurtS. 657
Warnleuchte für die Rücksitz-Sicherheitsgurte S. 657
*1Hauptwarnleuchte S. 657
*1Reifendruck-Warnleuchte (falls vorhanden) S. 658
Kontrollleuchten
WarnleuchtenSeite
KontrollleuchtenSeite
Blinker-Kontrollleuchte S. 307
Standlicht-Kontrollleuchte S. 309
Kontrollleuchte für die Feststellbremse S. 308
Fernlicht-Kontrollleuchte S. 310
Nebelscheinwerfer-Kontrollleuchte S. 318
Nebelschlussleuchten-Kontrollleuchte S. 318

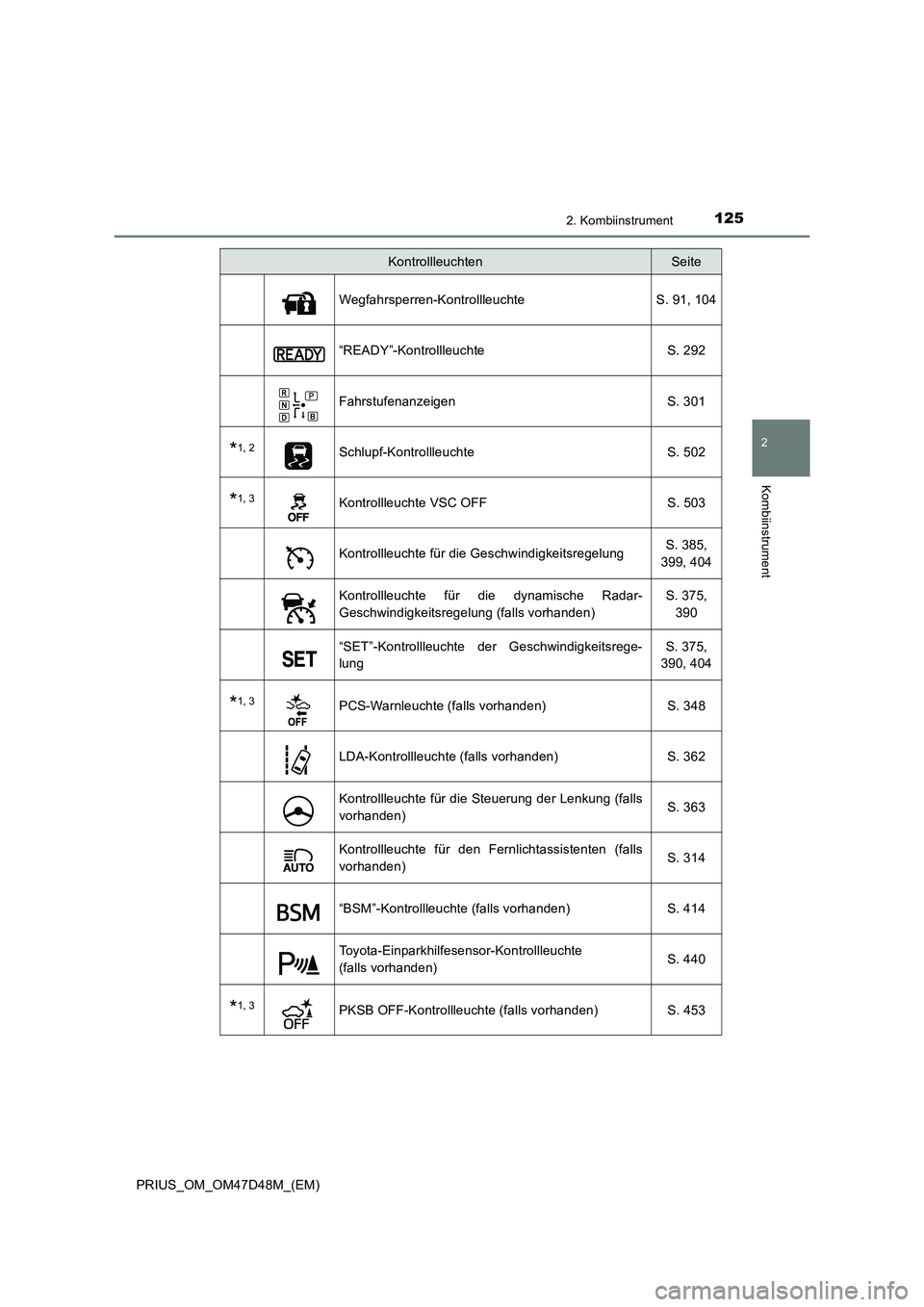

1252. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Wegfahrsperren-Kontrollleuchte S. 91, 104
“READY”-Kontrollleuchte S. 292
Fahrstufenanzeigen S. 301
*1, 2Schlupf-Kontrollleuchte S. 502
*1, 3Kontrollleuchte VSC OFF S. 503
Kontrollleuchte für die Geschwindigkeitsregelung S. 385,
399, 404
Kontrollleuchte für die dynamische Radar-
Geschwindigkeitsregelung (falls vorhanden)
S. 375,
390
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung
S. 375,
390, 404
*1, 3PCS-Warnleuchte (falls vorhanden) S. 348
LDA-Kontrollleuchte (falls vorhanden) S. 362
Kontrollleuchte für die Steuerung der Lenkung (falls
vorhanden) S. 363
Kontrollleuchte für den Fernlichtassistenten (falls
vorhanden) S. 314
“BSM”-Kontrollleuchte (falls vorhanden) S. 414
Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden) S. 440
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 453
KontrollleuchtenSeite

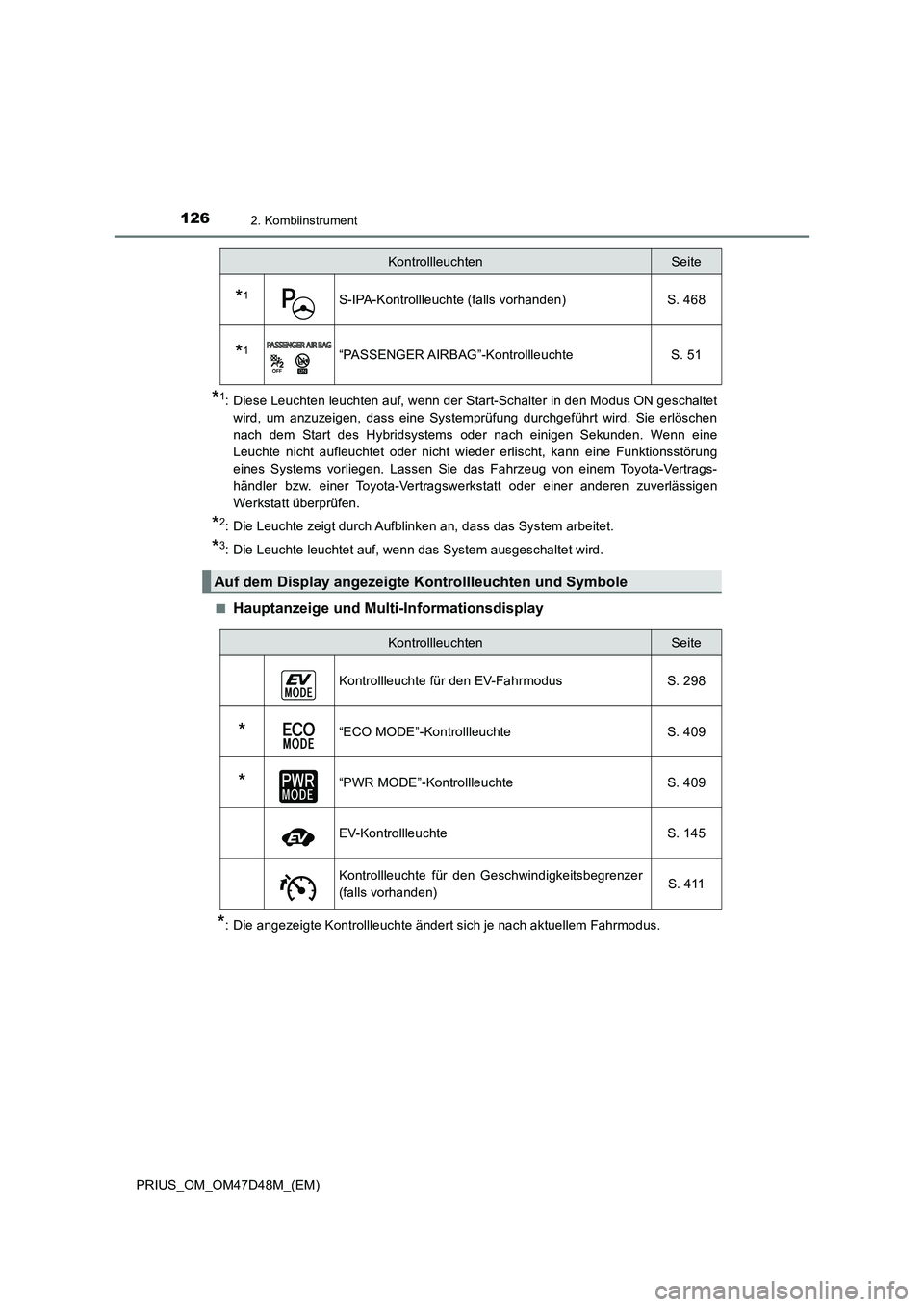

1262. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
■Hauptanzeige und Multi-Informationsdisplay
*: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Fahrmodus.
*1S-IPA-Kontrollleuchte (falls vorhanden) S. 468
*1“PASSENGER AIRBAG”-Kontrollleuchte S. 51
Auf dem Display angezeigte Kontrollleuchten und Symbole
KontrollleuchtenSeite
KontrollleuchtenSeite
Kontrollleuchte für den EV-Fahrmodus S. 298
*“ECO MODE”-Kontrollleuchte S. 409
*“PWR MODE”-Kontrollleuchte S. 409
EV-Kontrollleuchte S. 145
Kontrollleuchte für den Geschwindigkeitsbegrenzer
(falls vorhanden) S. 411

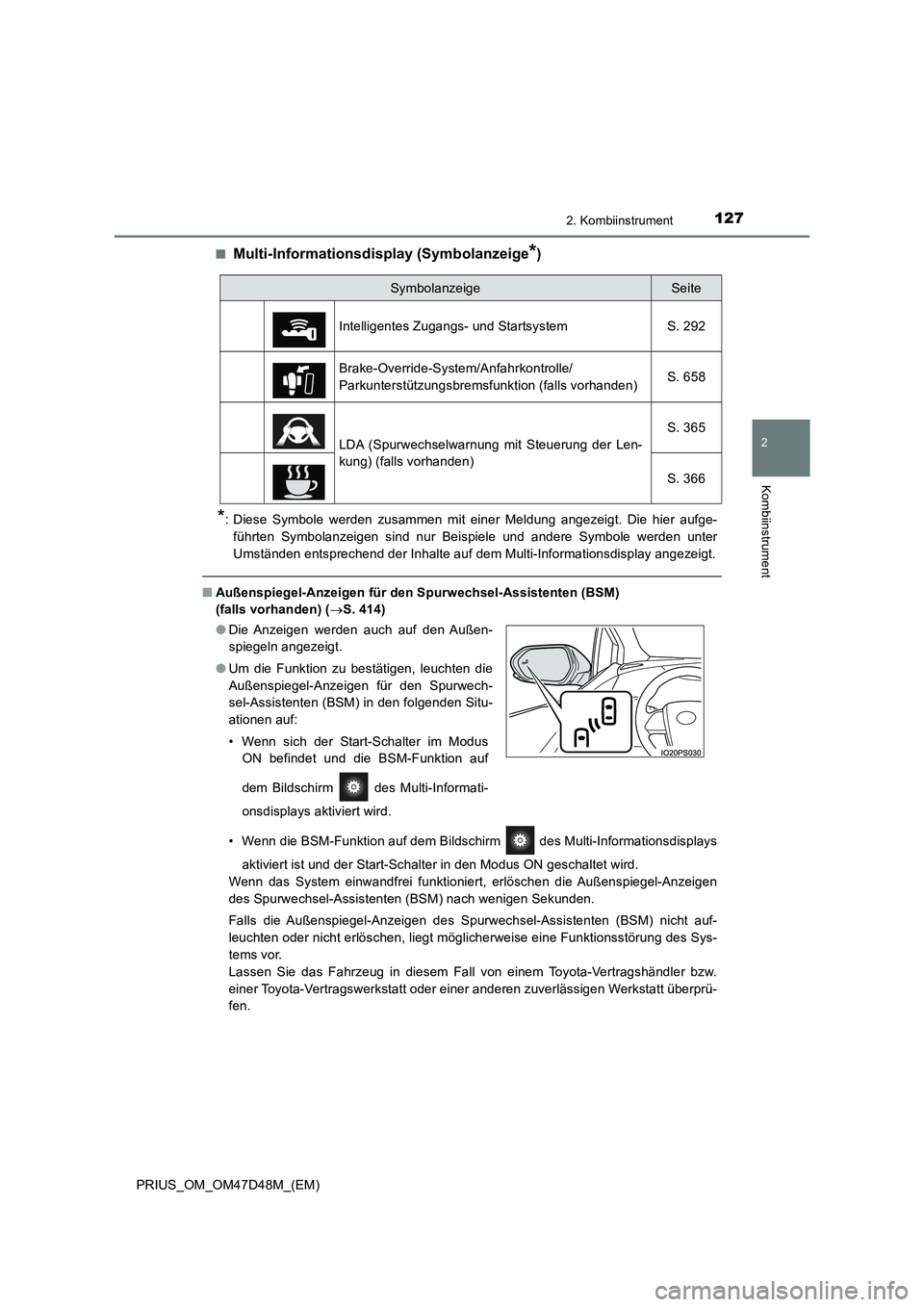

1272. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)■
Multi-Informationsdisplay (Symbolanzeige*)
*: Diese Symbole werden zusammen mit einer Meldung angezeigt. Die hier aufge-
führten Symbolanzeigen sind nur Beispiele und andere Symbole werden unter
Umständen entsprechend der Inhalte auf dem Multi-Informationsdisplay angezeigt.
■Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM)
(falls vorhanden) (S. 414)
• Wenn die BSM-Funktion auf dem Bildschirm des Multi-Informationsdisplays
aktiviert ist und der Start-Schalter in den Modus ON geschaltet wird.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
des Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
SymbolanzeigeSeite
Intelligentes Zugangs- und Startsystem S. 292
Brake-Override-System/Anfahrkontrolle/
Parkunterstützungsbremsfunktion (falls vorhanden)S. 658
LDA (Spurwechselwarnung mit Steuerung der Len-
kung) (falls vorhanden)S. 365
S. 366
●Die Anzeigen werden auch auf den Außen-
spiegeln angezeigt.
●Um die Funktion zu bestätigen, leuchten die
Außenspiegel-Anzeigen für den Spurwech-
sel-Assistenten (BSM) in den folgenden Situ-
ationen auf:
• Wenn sich der Start-Schalter im Modus
ON befindet und die BSM-Funktion auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert wird.

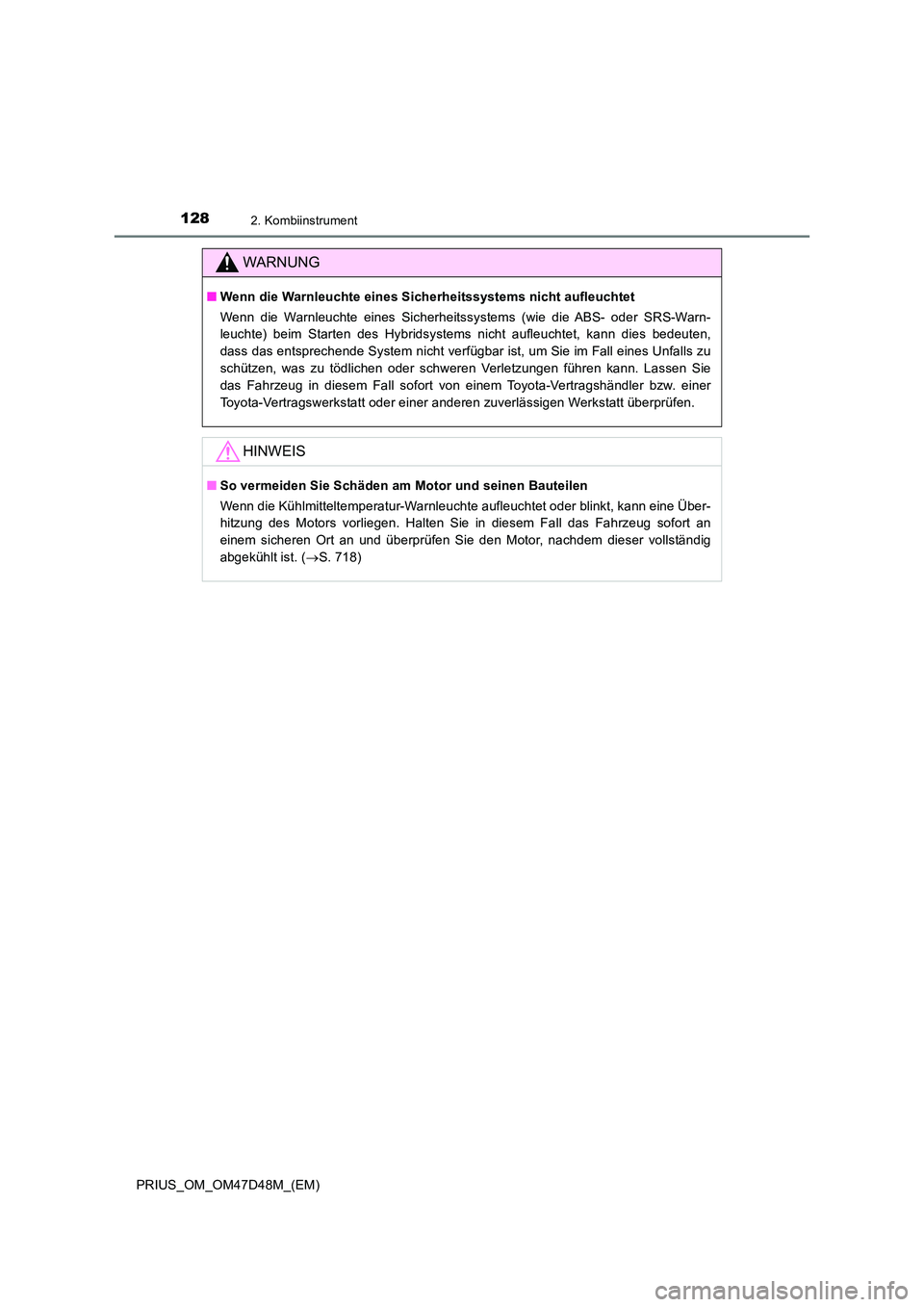

1282. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
HINWEIS
■ So vermeiden Sie Schäden am Motor und seinen Bauteilen
Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Über-
hitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( S. 718)
