2020 TOYOTA PRIUS Betriebsanleitungen (in German)

3694-5. Verwendung der Fahrerassistenzsysteme
4
Fahren

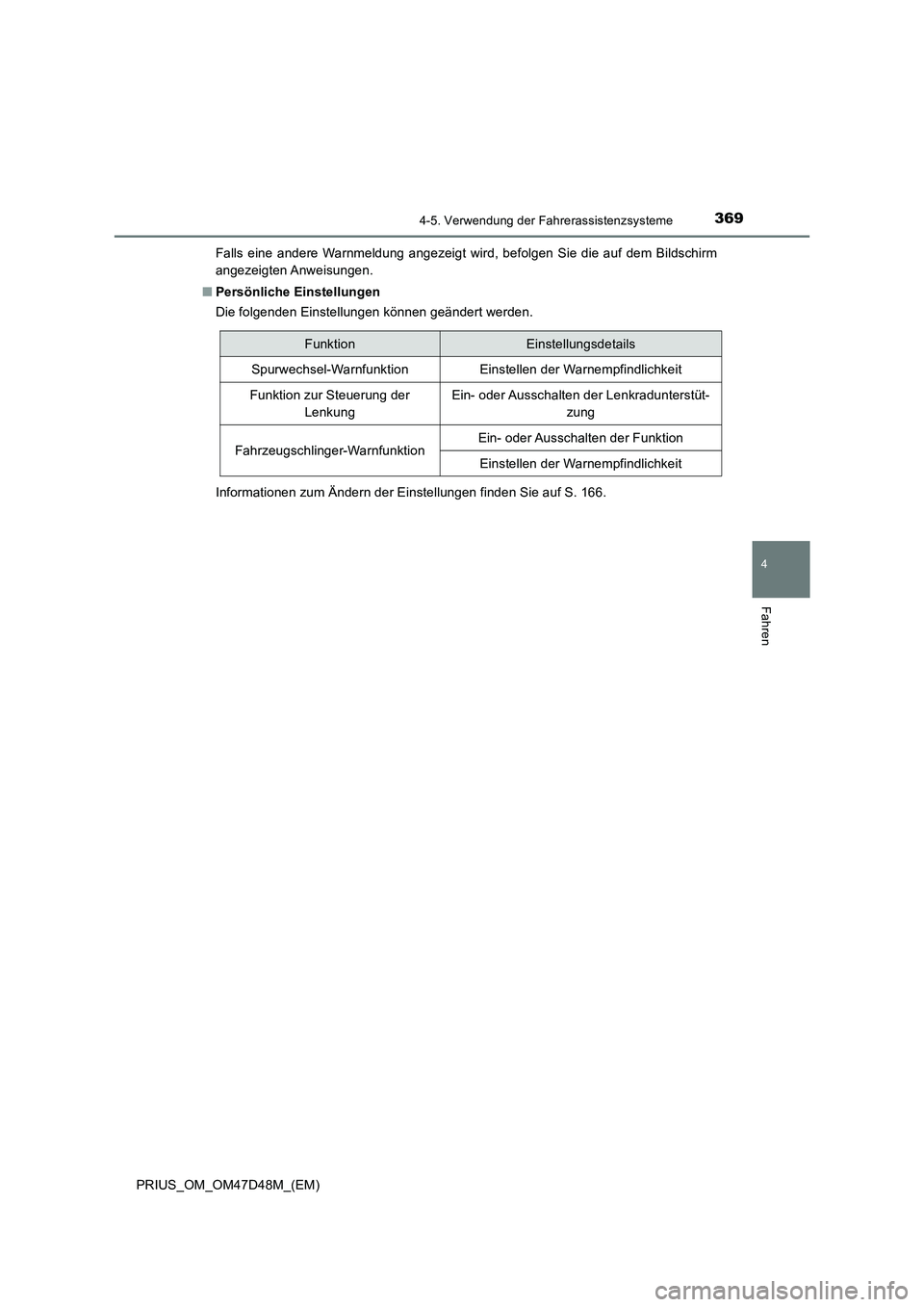

PRIUS_OM_OM47D48M_(EM)Falls eine andere Warnmeldung angezeigt wird, befolgen Sie die auf dem Bildschirm
angezeigten Anweisungen.
■Persönliche Einstellungen
Die folgenden Einstellungen können geändert werden.
Informationen zum Ändern der Einstellungen finden Sie auf S. 166.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellen der Warnempfindlichkeit
Funktion zur Steuerung der
LenkungEin- oder Ausschalten der Lenkradunterstüt-
zung
Fahrzeugschlinger-WarnfunktionEin- oder Ausschalten der Funktion
Einstellen der Warnempfindlichkeit

3704-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)

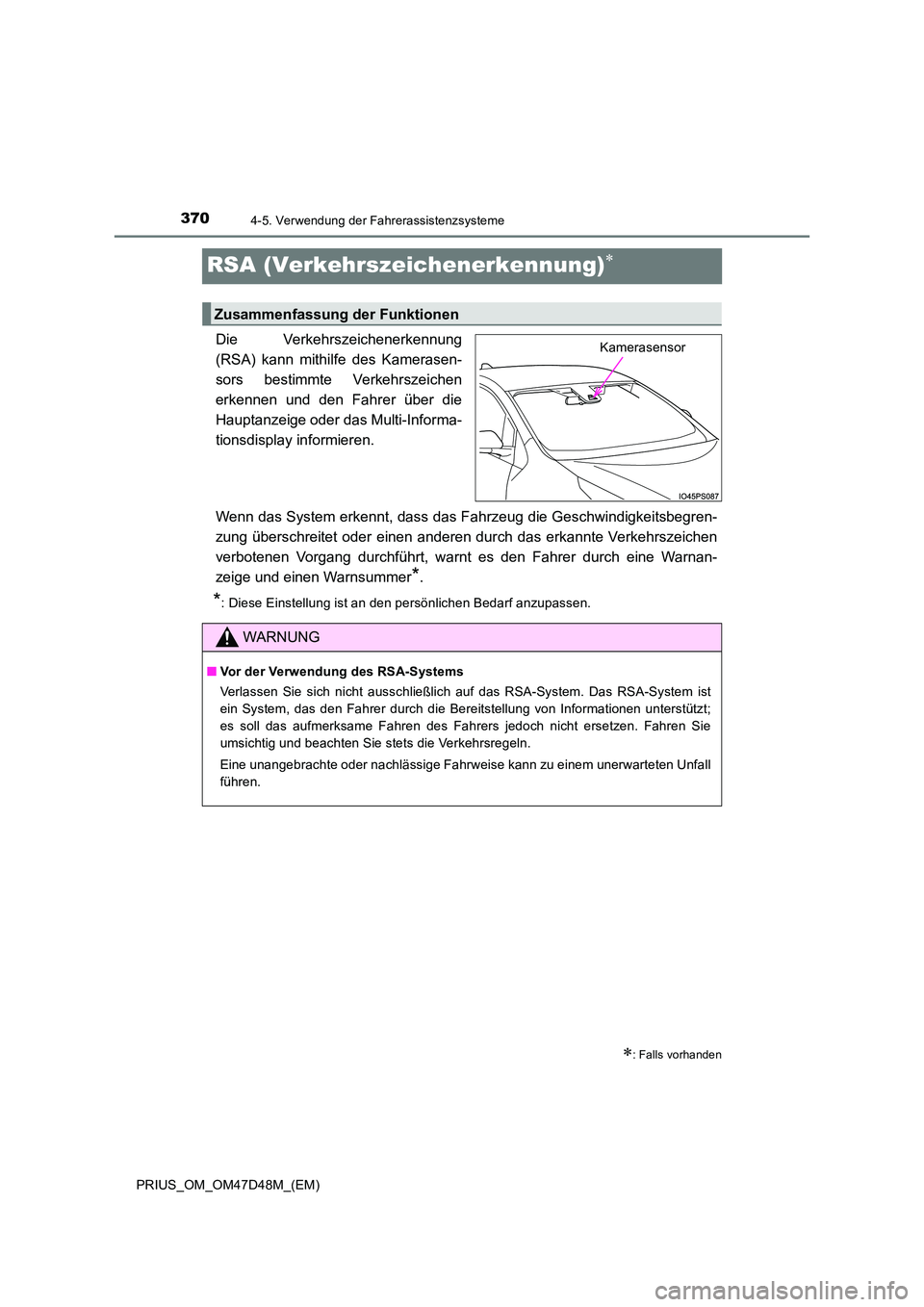

RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über die
Hauptanzeige oder das Multi-Informa-
tionsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen dur ch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt;
es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3714-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)

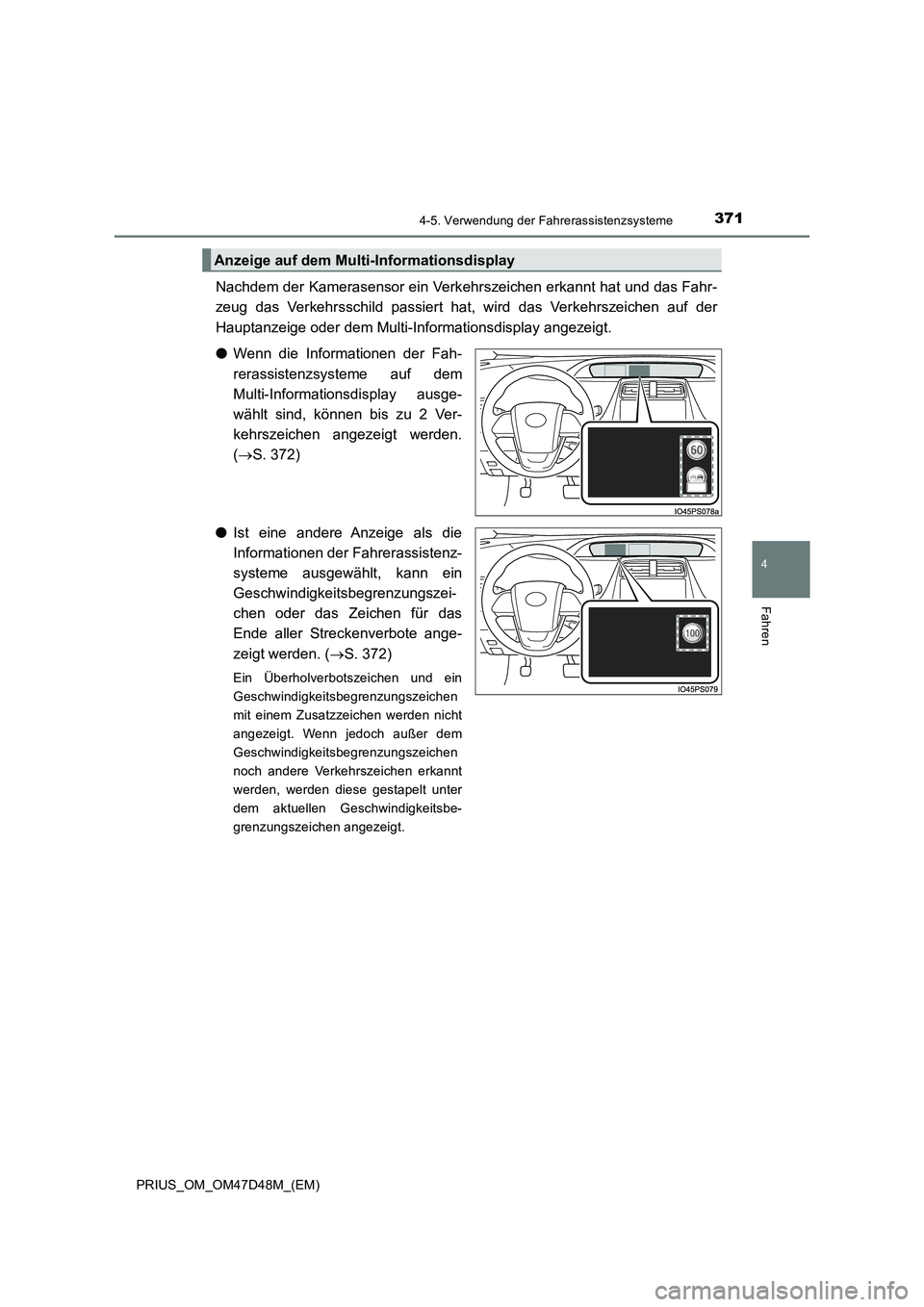

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf der
Hauptanzeige oder dem Multi-Informationsdisplay angezeigt.
●Wenn die Informationen der Fah-
rerassistenzsysteme auf dem
Multi-Informationsdisplay ausge-
wählt sind, können bis zu 2 Ver-
kehrszeichen angezeigt werden.
(S. 372)
●Ist eine andere Anzeige als die
Informationen der Fahrerassistenz-
systeme ausgewählt, kann ein
Geschwindigkeitsbegrenzungszei-
chen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. (S. 372)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszeichen
mit einem Zusatzzeichen werden nicht
angezeigt. Wenn jedoch außer dem
Geschwindigkeitsbegrenzungszeichen
noch andere Verkehrszeichen erkannt
werden, werden diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen angezeigt.
Anzeige auf dem Multi-Informationsdisplay

3724-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder
vor kurzem eingeführte Verkehrszeichen werden möglicherweise nicht
erkannt.
*1: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
*2: Bei Fahrzeugen mit Navigationssystem
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder
Eisglätte
Auf-/Abfahrt*1
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Verbot der Einfahrt*2
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gel-
ten wieder die allgemeinen Verkehrsre-
geln.)

3734-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf der Hauptanzeige oder dem Multi-Infor-
mationsdisplay angezeigten Verkehrszeichen entspricht, wird das
Verkehrszeichen in umgekehrten Farben angezeigt.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
●Fahrzeuge mit Navigationssystem: Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und mithilfe der Karteninformationen des Navigati-
onssystems feststellt, dass das Fahrzeug in einen Bereich gefahren ist, in
den die Einfahrt verboten ist, blinkt das Einfahrtverbotszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keitseinheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■Automatisches Ausblenden der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links oder rechts abbiegen usw.
■Bedingungen, unter denen die Funktion eventuell nicht ordnungsgemäß funktio-
niert oder Verkehrszeichen nicht korrekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er einem starken Stoß
ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg, oder bei
einem elektronischen Verkehrsschild ist der Kontrast schlecht.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
Warnanzeige

3744-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
■Ein- und Ausschalten des Systems
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf der Hauptanzeige oder dem Multi-Informationsdisplay angezeigt
wurde, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der Start-Schalter
wieder in den Modus ON gebracht wird.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. der Schwellenwert für eine Warnung bei einer
Geschwindigkeitsüberschreitung) können geändert werden. (Anpassbare Funktion:
S. 743)Wählen Sie auf der Einstellungsan-
zeige. (S. 139)
Drücken Sie am Lenkrad.
1
2

375
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47D48M_(EM)

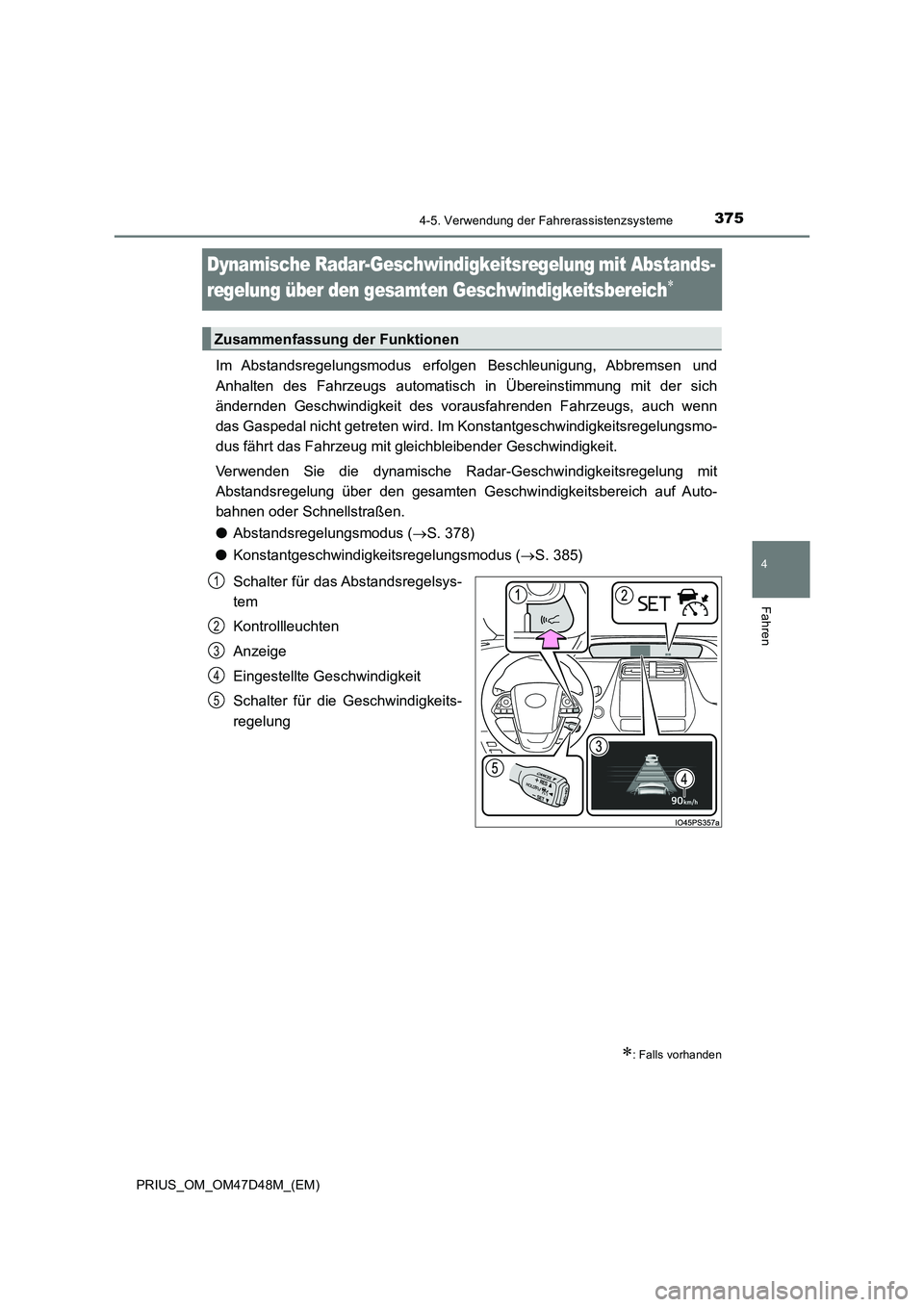

Dynamische Radar-Geschwindigkeitsregelungmit Abstands-
regelung über den gesamten Geschwindigkeitsbereich

Im Abstandsregelungsmodus erfolgen Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in Übereinstimmung mit der sich
ändernden Geschwindigkeit des vorausfahrenden Fahrzeugs, auch wenn
das Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit gleichbleibender Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Auto-
bahnen oder Schnellstraßen.
●Abstandsregelungsmodus (S. 378)
●Konstantgeschwindigkeitsregelungsmodus (S. 385)
Schalter für das Abstandsregelsys-
tem
Kontrollleuchten
Anzeige
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

3764-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)
WARNUNG
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie Ihre Umgebung stets aufmerksam im Blick.
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer, um ihn während der
Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch
begrenzt.
Stellen Sie die Geschwindigkeit passend zu der zulässigen Höchstgeschwindigkeit,
dem Verkehrsfluss, den Straßenverhältnissen, den Witterungsbedingungen usw. ein.
Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
Selbst wenn das System normal funktioniert, kann es sein, dass das System den
Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem
Grund müssen Sie als Fahrer stets aufmerksam bleiben, die Gefahren jeder Situa-
tion selbst beurteilen und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses
System verlassen oder annehmen, dass das System die Sicherheit beim Fahren
garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kom-
men.
■ Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
● Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich nicht um eine
Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren ermöglicht, und
das System kann dem Fahrer auch keine Hilfestellung in Situationen mit einge-
schränkter Sicht leisten. Der Fahrer muss die Straße und die Umgebung des Fahr-
zeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhalb eines festge-
legten Bereichs liegt. Sie kann nichts anderes beurteilen. Der Fahrer muss daher
unbedingt weiterhin aufmerksam bleiben und selbst bestimmen, ob in einer
bestimmten Situation Gefahr besteht oder nicht.
