2020 TOYOTA GR YARIS Bruksanvisningar (in Swedish)

271
6
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
Underhåll och skötsel
Batteriet är placerat mitt i bagage-
rummet.
nFöre laddning av batteriet
När batteriet laddas produceras vätgas
som är mycket lättantändlig och explo-
siv. Observera därför följande säker-
hetsanvisningar innan batteriet laddas:
lLossa jordkabeln om batteriet ska
sitta kvar i bilen under laddningen.
lKontrollera att strömbrytaren på lad-
daren är avstängd när du ansluter
laddningskablarna till batteriet, eller
tar bort dem.
nNär batteriet har laddats/anslutits
lDet går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart
efter att batteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med
fjärrkontrollfunktionen eller den meka-
niska nyckeln.
lStarta motorn med startknappen i
radioläge. Motorn startar eventuellt
inte om startknappen är i avstängt
läge. Motorn kan emellertid fungera
normalt från det andra försöket.
VARNING
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
motorn är varm eller igång. Spolarvät-
skan innehåller alkohol som kan
antändas om den spills på motorn.
OBSERVERA
nAnvänd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller frost-
skyddsmedel som är avsett för
motorn, i stället för spolarvätska.
Det kan orsaka ränder på bilens lack-
erade ytor samt skada pumpen vilket
leder till att spolarvätskan inte kan
sprutas på vindrutan.
nUtspädning av spolarvätska
Späd ut spolarvätskan med vatten vid
behov.
Se uppgifter om frysgrader på etiket-
ten på spolarvätskebehållaren.
Batteri
Plats
OM52L09SE.book Page 271 Monday, January 4, 2021 5:46 PM

272
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
lLäget för startknappen registreras av
bilen. Om batteriet har anslutits på
nytt återgår bilen till samma start-
knappsläge som den var i innan batte-
riet kopplades bort. Se till att motorn
är avstängd innan batteriet kopplas
bort. Var extra försiktig när batteriet
ansluts om läget på startknappen
innan batteriet kopplades bort är
okänt.
Om systemet inte startar efter flera för-
sök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvali-
fikationer och utrustning.
VARNING
nKemikalier i batteriet
Batteriet innehåller svavelsyra som är
giftig och starkt frätande. Den kan
producera vätgas som är både lättan-
tändlig och explosiv. Minska risken för
svåra eller livshotande skador genom
att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av
batteriet:
lSe till att du inte orsakar gnistor vid
batteriet genom att vidröra batteri-
ets poler med något verktyg.
lRök inte och tänd inte tändstickor i
närheten av batteriet.
lUndvik kontakt med ögon, hud och
kläder.
lAndas aldrig in elektrolyt och svälj
den inte.
lAnvänd skyddsglasögon när du
arbetar i närheten av batteriet.
lSe till att barn inte kan komma i
kontakt med batteriet.
nLadda batteriet på säker plats
Batteriet ska helst stå fritt vid ladd-
ning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god
ventilation.
nNödåtgärder beträffande elek-
trolyt (batterisyra)
lOm du får elektrolyt i ögonen
Spola omedelbart ögonen med rent
vatten i minst 15 minuter. Åk direkt
till läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen under fär-
den till närmaste sjukhus eller
annan vårdinrättning. Använd
svamp eller handduk.
lOm du får elektrolyt på kroppen
Skölj det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
lOm du får elektrolyt på kläderna
Det kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan,
vid behov.
lOm du råkar svälja elektrolyt
Drick omedelbart stora mängder
vatten eller mjölk. Se till att omedel-
bart komma under läkarvård.
nVid byte av batteri
Använd ett batteri som är avsett för
denna bil. Annars kan gas (väte)
tränga in i kupén och orsaka brand
eller en explosion.
Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning om byte
av batteriet.
nVid hantering av batteriet
 sid. 338
OM52L09SE.book Page 272 Monday, January 4, 2021 5:46 PM

273
6
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
Underhåll och skötselKontrollera att batteriets poler inte är
korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
Poler
Batteribygel Kontrollera om slitagevarnarna
syns på däcken. Kontrollera även
om däcken visar ojämnt slitage,
t.ex. för mycket slitage på ena
sidan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det in
te har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
VARNING
nVid bortkoppling av batteriet
Koppla inte bort den negativa polen
(–) på karossidan som bilden visar.
Den bortkopplade negativa (–) polen
kan vidröra den positiva (+) polen vil-
ket kan orsaka kortslutning och leda
till svåra eller livshotande skador.
OBSERVERA
nVid laddning av batteriet
Ladda aldrig batteriet med motorn
igång. Förvissa dig också om att all
elektrisk utrustning är avstängd.
Exteriör
Däck
Byt ut eller flyt ta om däcken i
enlighet med serviceintervall
och däckslitage.
Kontrollera däcken
OM52L09SE.book Page 273 Monday, January 4, 2021 5:46 PM

274
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv

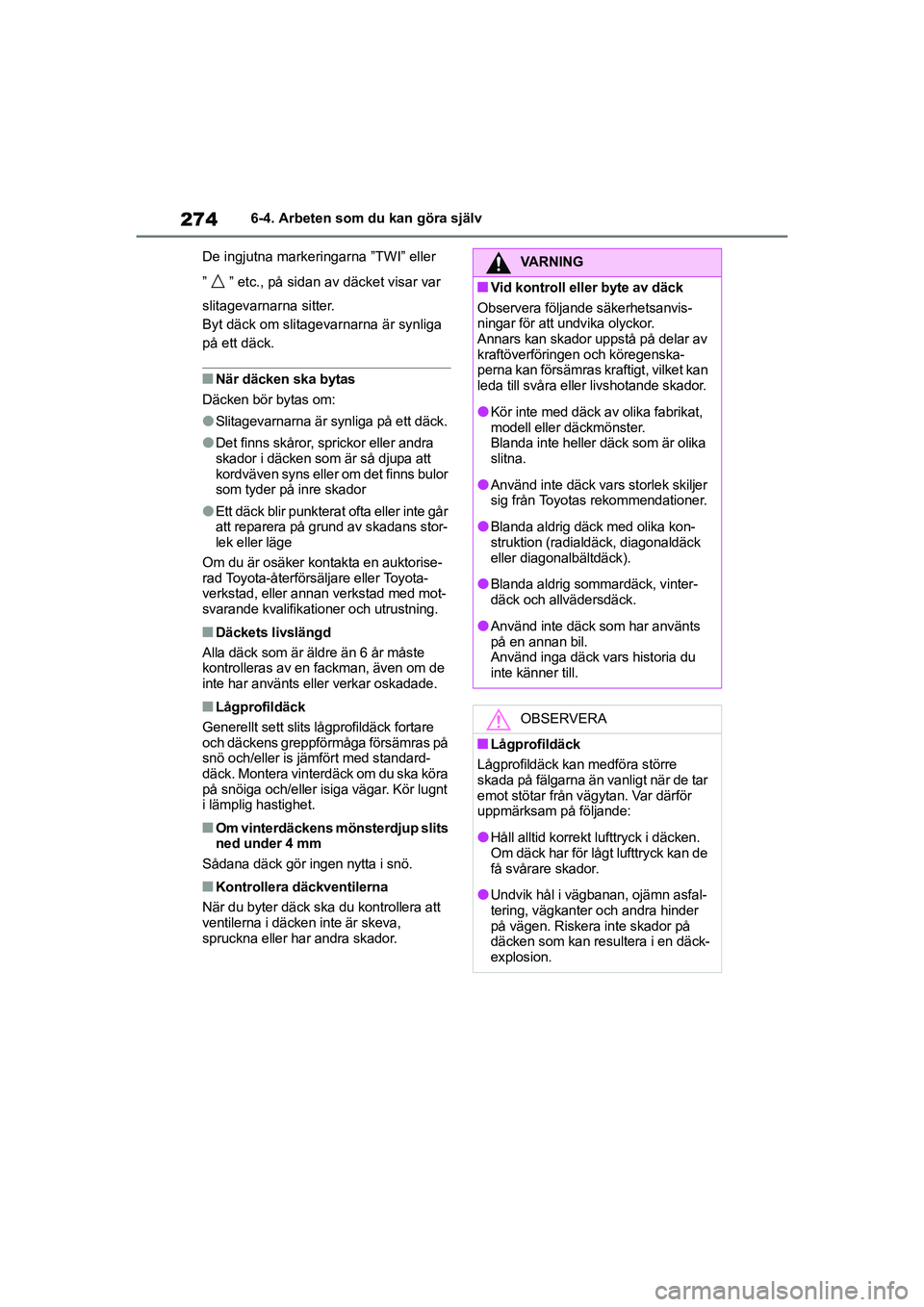

De ingjutna markeringarna ”TWI” eller
” ” etc., på sidan av däcket visar var
slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga
på ett däck.
nNär däcken ska bytas
Däcken bör bytas om:
lSlitagevarnarna är synliga på ett däck.
lDet finns skåror, sprickor eller andra
skador i däcken som är så djupa att
kordväven syns eller om det finns bulor
som tyder på inre skador
lEtt däck blir punkterat ofta eller inte går
att reparera på grund av skadans stor-
lek eller läge
Om du är osäker k ontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nDäckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
nLågprofildäck
Generellt sett slits lågprofildäck fortare
och däckens greppförmåga försämras på
snö och/eller is jämfört med standard-
däck. Montera vinterdäck om du ska köra
på snöiga och/eller isiga vägar. Kör lugnt
i lämplig hastighet.
nOm vinterdäckens mönsterdjup slits
ned under 4 mm
Sådana däck gör ingen nytta i snö.
nKontrollera däckventilerna
När du byter däck ska du kontrollera att
ventilerna i däcken inte är skeva,
spruckna eller har andra skador.
VARNING
nVid kontroll eller byte av däck
Observera följande säkerhetsanvis-
ningar för att undvika olyckor.
Annars kan skador uppstå på delar av
kraftöverföringen och köregenska-
perna kan försämras kraftigt, vilket kan
leda till svåra eller livshotande skador.
lKör inte med däck av olika fabrikat,
modell eller däckmönster.
Blanda inte heller däck som är olika
slitna.
lAnvänd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
lBlanda aldrig däck med olika kon-
struktion (radialdäck, diagonaldäck
eller diagonalbältdäck).
lBlanda aldrig sommardäck, vinter-
däck och allvädersdäck.
lAnvänd inte däck som har använts
på en annan bil.
Använd inga däck vars historia du
inte känner till.
OBSERVERA
nLågprofildäck
Lågprofildäck kan medföra större
skada på fälgarna än vanligt när de tar
emot stötar från vägytan. Var därför
uppmärksam på följande:
lHåll alltid korrekt lufttryck i däcken.
Om däck har för lågt lufttryck kan de
få svårare skador.
lUndvik hål i vägbanan, ojämn asfal-
tering, vägkanter och andra hinder
på vägen. Riskera inte skador på
däcken som kan resultera i en däck-
explosion.
OM52L09SE.book Page 274 Monday, January 4, 2021 5:46 PM

275
6
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
Underhåll och skötsel
Rotera hjulen i angiven ordnings-
följd.Fram
För att jämna ut slitaget på däcken och
öka deras livslängd rekommenderar Toyota att du roterar däcken ungefär var
10 000 km.
Vid omflyttning av fram- och bakhjul som
har olika däcktryck, kom ihåg att noll-
ställa däcktryckvarningssystemet efter
omflyttningen.
Din bil är utrustad med ett däcktryck-
varningssystem som använder
tryckvarningsventiler och sändare
för att upptäcka lågt lufttryck innan
det leder till allvarliga problem.
Däcktryckvarningssystemet i den
här bilen använder ett varningssys-
tem med 2 typer.
 När ”Adjust Pressure” visas
(normal varning)
Varning med tryckv arningslampa och
varningssignal vid en okänd nivå av lågt
däcktryck som ser ut som att det upp-
stått på grund av naturligt luftläckage
såväl som trycksänkning på grund av
förändringar i trycket enligt utetempera-
turen. (Felsökning:  sid. 316, 351)
När ”Immediately Check tire
when Safe” (Kontrollera däcket
så fort det är säkert) visas
(akut varning)
Varning med tryckv arningslampa och
varningssignal vid känd nivå av lågt
däcktryck som ser ut som att det upp-
stått på grund av plötsligt sänkt
däcktryck. (Felsökning:  sid. 319)
Systemet kan dock inte detektera plöts-
lig däckbristning. etc.
Däcktrycket som detekteras av
däcktryckvarnings systemet kan
visas på informationsdisplayen.
Enheten kan ändras.
OBSERVERA
nOm lufttrycket i respektive däck
sjunker under körning
Fortsätt inte köra, däcken och/eller fäl-
garna kan skadas så att de inte går att
reparera.
nKörning på dåliga vägar
Var särskilt försiktig när du kör på grus-
vägar eller gropiga vägar.
Körning på sådana vägar kan orsaka
förlust av lufttryck i däcken eller av
däckens dämpningseffekt. Dessutom
kan körning på dåliga vägar orsaka
skador såväl på själva däcken som på
fälgar och kaross.
Däckrotation
Däcktryckvarningssystem
OM52L09SE.book Page 275 Monday, January 4, 2021 5:46 PM

276
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
nÄndra enhet
1 Parkera bilen på säker plats och
tryck startknappen till avstängt
läge.
Byte av enhet kan inte utföras medan
bilen är i rörelse.
2Tryck tändningslåset till tänd-
ningsläge.
3 Tryck på / på ratten och
välj .
4 Tryck på / för att välja
”Vehicle Settings”, håll sedan
intryckt.
5 Tryck på / för att välja
”TPWS”, tryck sedan på .
6 Tryck på / för att välja
”Setting Unit” (Ställa in enheten).
7 Tryck på / för att välja
önskad enhet, tryck sedan på
.
nRutinkontroll av lufttryck i däcken
Däcktryckvarningssystemet utgör ingen
ersättning för rutinkontroller av lufttrycket i
däcken. Gör kontrollen av lufttryck i
däcken till en del av din rutin för dagliga
kontroller av bilen.
nDäcktryck
lDet kan ta några minuter tills lufttrycket i
däcken visas efter att startknappen
tryckts till ON. Det kan också ta några
minuter innan lufttrycket i däcken visas
efter att lufttrycket har justerats.
lLufttrycket i däcken förändras med tem-
peraturen. De visade värdena kan skilja
sig från värden som mäts med en luft-
trycksmätare.
nSituationer när däcktryckvarnings-
systemet eventuellt inte fungerar
korrekt
lI följande fall fungerar däcktryckvar-
ningssystemet eventue llt inte korrekt.
• Om andra fälgar än originalfälgar från Toyota används.
• Ett däck har ersatts med ett däck som
inte är OE (originalutrustning).
• Ett däck har ersatts med ett däck som inte har specificerad storlek.
• Snökedjor etc. har monterats.
• Ett punkteringsfritt däck har monterats.
• Om en fönsterbeläggning monteras som påverkar radiovågorna.
• Om bilen är täckt av snö eller is, speci- ellt runt hjul eller hjulhus.
• Om lufttrycket i däcken är mycket högre än specificerad nivå.
• Om du använder däck som inte är för-
sedda med tryckvarningsventiler och
sändare.
• Om ID-koden på tryckvarningsventi-
lerna och sändarna inte är registrerad i
datorn för däcktryckskontroll
lPrestandan kan påverkas i följande situ-
ationer.
• Nära en TV-mast, kraftstation, bensin-
station, radiostation, stor reklamskylt,
flygplats eller annan anläggning som
genererar starka radiovågor eller elek-
triskt brus
• Om du bär på en bärbar radio, mobilte- lefon, sladdlös telefon eller annan tråd-
lös kommunikationsapparat.
lOm bilen är parkerad kan tiden tills var-
ningen startar eller stängs av förlängas.
lOm lufttrycket i däcken sjunker snabbt,
t.ex. om ett däck har exploderat kom-
mer varningen eventuellt inte att
fungera.
OM52L09SE.book Page 276 Monday, January 4, 2021 5:46 PM

277
6
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
Underhåll och skötsel
nVarningsprestandan i däcktryck-varningssystemet
Varningen i däcktryckvarningssystemet
varierar i enlighet med rådande körförhål-
landen. Därför kan systemet eventuellt
avge en varning även om lufttrycket i
däcken inte sjunker till en tillräckligt låg
nivå, eller om trycket är högre än trycket
som existerade när nollställningen
genomfördes.
När du byter däck eller fälgar måste
du även montera tryckvarningsventi-
ler och sändare.
När nya tryckvarningsventiler och
sändare har installerats måste du
registrera de nya ID-koderna för
ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning registrera ID-
koderna till tryckvarningsventiler och
sändare. ( sid. 279)
nByta däck och fälgar
Om ID-koden på tryckvarningsventilen
och sändaren inte är registrerad kommer
däcktryckvarningssystemet inte att fung-
era på rätt sätt. När du har kört i ca 10
minuter tänds varningslampan i
däcktryckvarningssystemet efter att ha
blinkat i 1 minut som indikation på en
funktionsstörning i systemet.
Montera tryckvarnings-
ventiler och sändare
OBSERVERA
nLaga eller byta däck, fälgar, tryck-
varningsventiler, sändare och
ventilhattar
lKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller en annan verkstad med mot-
svarande kvalifikationer och utrust-
ning när du tar bort eller monterar
fälgar, däck eller tryckvarningsventi-
ler och sändare, eftersom tryckvar-
ningsventiler och sändare kan ska-
das om de inte hanteras på rätt sätt.
lKom ihåg att sätta tillbaka ventilhat-
tarna. Om ventilhattarna inte är
monterade kan vatten tränga in i
tryckvarningsventilerna så att venti-
len korroderas, blir igensatt och
orsaka läckage.
lNär du sätter tillbaka ventilhattarna
ska du inte använda andra ventilhat-
tar än de som specificerats. Ventil-
hatten kan fastna.
nUndvika skador på tryckvarnings-
ventilerna och sändarna
När ett däck lagas med flytande tät-
ningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte funge-
rar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning, eller
annan kvalificerad verkstad. Kontroll-
era att tryckvarningsventil och sändare
byts ut när du sätter tillbaka hjulet.
(  sid. 277)
OM52L09SE.book Page 277 Monday, January 4, 2021 5:46 PM

278
Yaris OM52L09SE
6-4. Arbeten som du kan göra själv
nDäcktryckvarningssystemet
måste nollställas i följande
fall:
 Vid rotation av fram- och bakhjul
som har olika lufttryck i däcken.
 Vid byte av däckstorlek.
 Om lufttrycket i däcken föränd-
ras, t.ex. när bilens hastighet
eller lastvikt förändras.
 Vid byte mellan två registrerade
hjulpar.
När däcktryckvarningssystemet
nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
nSå här nollställer du
däcktryckvarningssystemet
1 Parkera bilen på en säker plats,
tryck startknapp en till avstängt
läge och vänta i minst 15 minu-
ter och utför proceduren.
2 Justera lufttrycket i däcken till
specificerat lufttryck för kalla
däck. ( sid. 351)
Se till att lufttrycket i däcken justeras till
specificerat lufttryck för kalla däck.
Däcktryckvarningssyst emet kommer att
baseras på det värdet.
3 Tryck tändningslåset till tänd-
ningsläge.
Nollställning kan inte utföras medan
bilen är i rörelse.
4Tryck på / på ratten och
välj . 5
Tryck på / för att välja
”Vehicle Settings”, håll sedan
intryckt.
6 Tryck på / för att välja
”TPWS”, tryck sedan på .
7 Tryck på / för att välja
”Setting Pressure” (Ställa in
tryck). Tryck sedan på och
håll den intryckt tills däcktryck-
varningslampan blinkar 3
gånger.
Därefter visas ett meddelande på infor-
mationsdisplayen. ”--” visas på informa-
tionsdisplayen för däcktrycket i respek-
tive däck medan nollställningen pågår.
8Kör rakt fram (med tillfälliga vän-
ster- och högersvängar) i minst
cirka 40 km i ungefär 10 till 30
minuter.
Även om bilen inte körs i minst cirka
40 km/tim kan nollställningen avslutas
om bilen körs en lång stund. Om noll-
ställningen dock inte är avslutad efter
minst 1 timmes körning ska du parkera
bilen på en säker plats i minst 15 minu-
ter och därefter köra bilen igen.
( sid. 281)
Nollställa däcktryck-
varningssystemet
OM52L09SE.book Page 278 Monday, January 4, 2021 5:46 PM
