2020 Peugeot 508 Instrukcja Obsługi (in Polish)

183
Informacje praktyczne
7AdBlue® (BlueHDi)

Aby chronić środowisko i zapewnić zgodność
z normą Euro 6 bez zmniejszania przy tym
osiągów i zwiększania zużycia paliwa w
silnikach Diesla, firma PEUGEOT wyposażyła
swoje samochody w urządzenie, które łączy w
sobie układ selektywnej redukcji katalitycznej
SCR z filtrem cząstek stałych (DPF) w celu
oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca
do 85% tlenków azotu (NOx) w azot i wodę,
czyli substancje nieszkodliwe dla zdrowia i
środowiska.
Płyn AdBlue® znajduje się w specjalnym
zbiorniku o pojemności około 17
l.
Ilość ta zapewnia zasięg około 9000
km, co w
dużej mierze zależy od stylu jazdy .
Gdy zostanie osiągnięty poziom rezerwy,
następuje aktywacja alarmu. Można wtedy
przejechać jeszcze około 2400 km, zanim
zbiornik zostanie opróżniony i pojazd stanie.
Więcej informacji o kontrolkach i
powiązanych alarmach oraz
wskaźnikach zawierają odpowiednie
rozdziały.
Gdy zbiornik płynu AdBlue® jest pusty,
zamontowane w pojeździe urządzenie
uniemożliwia rozruch silnika.
W razie usterki układu SCR poziom emisji
nie odpowiada już normie Euro

6 i samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej usterki układu
SCR należy udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego.
Po przejechaniu 1100

km włączy się
automatycznie urządzenie blokujące rozruch
silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można jeszcze
przejechać, zanim nastąpi unieruchomienie
samochodu.
Zamarznięcie płynu AdBlue®
Płyn AdBlue® zamarza w temperaturze
poniżej ok. -11°C.
Układ SCR jest wyposażony w urządzenie
do podgrzewania zbiornika płynu AdBlue
®,
które umożliwia jazdę w bardzo niskich
temperaturach.
Uzupełnianie dodatku
AdBlue
®
Zaleca się jak najszybsze uzupełnienie poziomu
AdBlue® po pierwszym alarmie sygnalizującym
osiągnięcie poziomu rezerwy.
Aby zapewnić prawidłowe działanie układu SCR:
–

Używać wyłącznie płynu
AdBlue
® zgodnego
z normą ISO 22241.
–

Nigdy nie przelewać płynu

AdBlue
® do
innego pojemnika: utraciłby wówczas swoją
czystość.
–

Nigdy nie rozcieńczać płynu

AdBlue
® wodą.
Płyn AdBlue
® można kupić w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Ponadto można udać się na stację
benzynową z pompami AdBlue®
przeznaczonymi specjalnie dla samochodów
osobowych.
Zalecenia dotyczące przechowywania
AdBlue® zamarza w temperaturze ok. -11°C i
ulega degradacji w temperaturze przekraczającej
+25°C. Zaleca się przechowywanie pojemników
w chłodnym miejscu zabezpieczonym przed
bezpośrednim działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać co
najmniej przez rok.

184
Informacje praktyczne
Jeżeli zbiornik płynu AdBlue® został
całkowicie opróżniony – o czym
informuje komunikat „Dolej AdBlue: rozruch
niemożliwy” – należy wlać co najmniej 5 l
płynu.
Wybieranie trybu
swobodnego obracania
się kół
W niektórych sytuacjach wymagane jest
umożliwienie swobodnego obracania się
kół pojazdu (np. podczas holowania, na
stanowisku z rolkami, w myjni automatycznej
lub w przypadku transportu kolejowego albo
morskiego).
Procedura wybierania trybu swobodnego
obracania się kół zależy od rodzaju skrzyni
biegów i hamulca postojowego.
Wersje z manualną skrzynią
biegów i elektrycznym
hamulcem postojowym
/
Procedura zwalniania
► Podczas pracy silnika wcisnąć pedał
hamulca i, nie zwalniając go, ustawić wybierak w
położeniu neutralnym.
Jeżeli płyn zamarzł, będzie można go użyć
po całkowitym rozmrożeniu w temperaturze
pokojowej.
Nie przechowywać pojemników AdBlue®
w samochodzie.
Środki ostrożności dotyczące
użytkowania
AdBlue® to roztwór na bazie mocznika. Płyn ten
jest niepalny, bezbarwny i bezwonny (jeżeli jest
przechowywany w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami natychmiast i przez co
najmniej 15 minut przemywać dużą ilością
bieżącej wody albo roztworu do przemywania
oczu. W przypadku utrzymującego się uczucia
pieczenia albo podrażnienia zasięgnąć porady
lekarza.
W razie połknięcia natychmiast przepłukać usta
czystą wodą, a następnie wypić dużą jej ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać par. Pary
zawierające amoniak działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Przechowywać AdBlue® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania upewnić
się, że samochód jest zaparkowany na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11
°C. W przeciwnym razie płyn AdBlue
® może
zamarznąć i nie będzie można wlać go do
zbiornika. Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie rozbryzgów płynu AdBlue® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć wilgotną
szmatką.
Jeżeli płyn skrystalizował się, usunąć go przy
użyciu gąbki i gorącej wody.
Ważne: w przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem dodatku AdBlue należy koniecznie
odczekać ok. 5
minut przed włączeniem
zapłonu, nie otwierając drzwi kierowcy, nie
ryglując pojazdu ani nie umieszczając
kluczyka elektronicznego w kabinie.
Włączyć zapłon, odczekać 10 sekund i
uruchomić silnik.
► Nacisnąć przycisk „ ST ART/STOP”, aby
wyłączyć silnik.


► Obrócić niebieski korek zbiornika płynu
AdBlue® o 1/6obrotu w lewo, a następnie go
wyjąć.
►

W przypadku korzystania z pojemnika z
płynem

AdBlue
®: sprawdzić termin ważności,
przeczytać uważnie instrukcje podane na
etykiecie i przelać zawartość do zbiornika płynu
AdBlue w pojeździe.
►

W przypadku korzystania z dystrybutora
płynu

AdBlue
®: wsunąć pistolet dystrybutora
i napełnić zbiornik. Przerwać, gdy nastąpi
automatyczne odcięcie dopływu.
Aby nie przepełnić zbiornika płynu AdBlue®:
–
Wlać od 10 do 13 l płynu AdBlue® z
pojemnika.
–

Nie próbować dalej napełniać zbiornika
po pierwszym automatycznym odcięciu
dopływu w przypadku tankowania na stacji
benzynowej.
Układ wykrywa uzupełnienie płynu

AdBlue
® w
przypadku dolania co najmniej 5

l tego płynu.

185
Informacje praktyczne
7Jeżeli zbiornik płynu AdBlue® został
całkowicie opróżniony – o czym
informuje komunikat „Dolej AdBlue: rozruch
niemożliwy” – należy wlać co najmniej 5
l
płynu.
Wybieranie trybu
swobodnego obracania
się kół
W niektórych sytuacjach wymagane jest
umożliwienie swobodnego obracania się
kół pojazdu (np. podczas holowania, na
stanowisku z rolkami, w myjni automatycznej
lub w przypadku transportu kolejowego albo
morskiego).
Procedura wybierania trybu swobodnego
obracania się kół zależy od rodzaju skrzyni
biegów i hamulca postojowego.
Wersje z manualną skrzynią
biegów i elektrycznym
hamulcem postojowym
/
Procedura zwalniania
► Podczas pracy silnika wcisnąć pedał
hamulca i, nie zwalniając go, ustawić wybierak w
położeniu neutralnym. ►

Nadal wciskając pedał hamulca, wyłączyć
zapłon.
►

Zwolnić pedał hamulca i ponownie włączyć
zapłon.
►

Wcisnąć pedał hamulca i, nie zwalniając
go, nacisnąć dźwignię, aby zwolnić hamulec
postojowy
.
►
Zwolnić pedał hamulca i wyłączyć zapłon.
Przywracanie normalnego działania
► Wcisnąć pedał hamulca i, nie zwalniając go,
uruchomić silnik.
Wersje z automatyczną
skrzynią biegów i
elektrycznym hamulcem
postojowym
/
Procedura zwalniania
► Zatrzymać pojazd, wybrać położenie N i
wyłączyć zapłon.
W ciągu 5
sekund:
►

Włączyć ponownie zapłon.
►


Wcisnąć pedał hamulca i, nie zwalniając go,
przestawić wybierak do przodu lub do tyłu, aby
potwierdzić wybór trybu N

.
►

Wcisnąć pedał hamulca i, nie zwalniając
go, nacisnąć dźwignię, aby zwolnić hamulec
postojowy

.
►

Zwolnić pedał hamulca i wyłączyć zapłon.
W razie przekroczenia limitu 5 sekund skrzynia
biegów uaktywni tryb P i będzie trzeba
powtórzyć procedurę.
Przywracanie normalnego działania
► Wcisnąć pedał hamulca i, nie zwalniając go,
uruchomić silnik.
Otwieranie i uruchamianie bez użycia
kluczyka
Podczas włączania lub wyłączania zapłonu
nie wolno wciskać pedału hamulca. W
przeciwnym razie zostanie uruchomiony
silnik i będzie trzeba wykonać procedurę od
początku.
Zalecenia dotyczące
mycia i pielęgnacji
Wskazówki ogólne
Należy przestrzegać następujących zaleceń, aby
nie uszkodzić pojazdu.
Nadwozie
Nigdy nie używać myjki
wysokociśnieniowej do czyszczenia
komory silnika, ponieważ grozi to
uszkodzeniem elementów elektrycznych!
Samochodu nie należy myć przy silnym
świetle słonecznym ani przy bardzo niskiej
temperaturze.

186
Informacje praktyczne
Przez umyciem samochodu w
automatycznej myjni rolkowej należy
zaryglować zamki i, w zależności od wersji,
usunąć kluczyk elektroniczny ze strefy
wykrywania oraz wyłączyć funkcję obsługi
bez użycia rąk („Otwieranie bagażnika bez
użycia rąk”).
W przypadku mycia samochodu wodą pod
wysokim ciśnieniem nie należy zbliżać do
niego lancy na odległość mniejszą niż 30
cm
(zwłaszcza w miejscach, gdzie znajdują się
ubytki lakieru, czujniki lub uszczelki).
Należy niezwłocznie usuwać wszelkie
zabrudzenia zawierające substancje
szkodliwe dla lakieru (m.in. żywicę, ptasie
odchody, wydzieliny owadów, pyłki kwiatowe
i smołę).
Samochód należy myć częściej, jeśli jest
użytkowany w obszarach nadmorskich (osady
substancji jodowanych), przemysłowych
(sadza) albo mokrych lub zimnych (błoto i
sól), ponieważ w tych warunkach znacznie
wzrasta ryzyko korozji.
Usunięcie uporczywych zabrudzeń za
pomocą specjalnego środka (np. preparatu
do usuwania smoły lub owadów) należy
zlecić ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu.
Wykonanie zaprawek lakierniczych najlepiej
jest zlecić ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.Wnętrze
Do mycia wnętrza nie wolno używać
węża ani myjki wysokociśnieniowej.
Jeśli zawartość kubka lub innego otwartego
pojemnika wyleje się na elementy sterowania
na desce rozdzielczej albo konsoli środkowej,
może dojść do uszkodzeń. Wymagana jest
ostrożność!
Nadwozie
Powłoka lakiernicza
Nie używać do czyszczenia nadwozia
środków o działaniu ściernym,
rozpuszczalników, benzyny ani oleju.
Pod żadnym pozorem nie używać twardej lub
szorstkiej gąbki do usuwania uporczywych
zabrudzeń, ponieważ może ona porysować
powierzchnię lakieru!
Nie nakładać środków polerskich w silnym
słońcu i nie stosować ich na elementach
plastikowych bądź gumowych.
Używać miękkiej gąbki i wody z mydłem
lub środka o obojętnym pH.
Wytrzeć nadwozie delikatnie czystą
ściereczką z mikrofibry.
Nałożyć środek polerski na czysty i suchy
lakier.
Przestrzegać instrukcji podanych na
opakowaniu produktu.
Naklejki
(W zależności od wersji)
Nie należy myć samochodu myjką
wysokociśnieniową. Grozi to
uszkodzeniem lub odklejeniem się naklejek.
Stosować lancę z dyszą o dużym
wydatku w temperaturze między 25°C a
40°C.
Trzymać lancę prostopadle do mytej
powierzchni i przesuwać ją w lewo i w prawo.
Spłukać samochód wodą zdemineralizowaną.
Skóra
Skóra jest produktem naturalnym. Jej trwałość
zależy w dużej mierze od właściwej pielęgnacji
okresowej.
Trzeba ją chronić i pielęgnować z użyciem
odpowiednich środków, które pozwolą zachować
jej miękkość i oryginalny wygląd.
Nie czyścić skóry za pomocą środków
nieprzeznaczonych do tego celu, takich
jak rozpuszczalniki, detergenty, benzyna lub
czysty alkohol.
Podczas czyszczenia elementów wykonanych
tylko częściowo ze skóry uważać, aby środek
do czyszczenia skóry nie uszkodził powłok z
innego materiału.

187
Informacje praktyczne

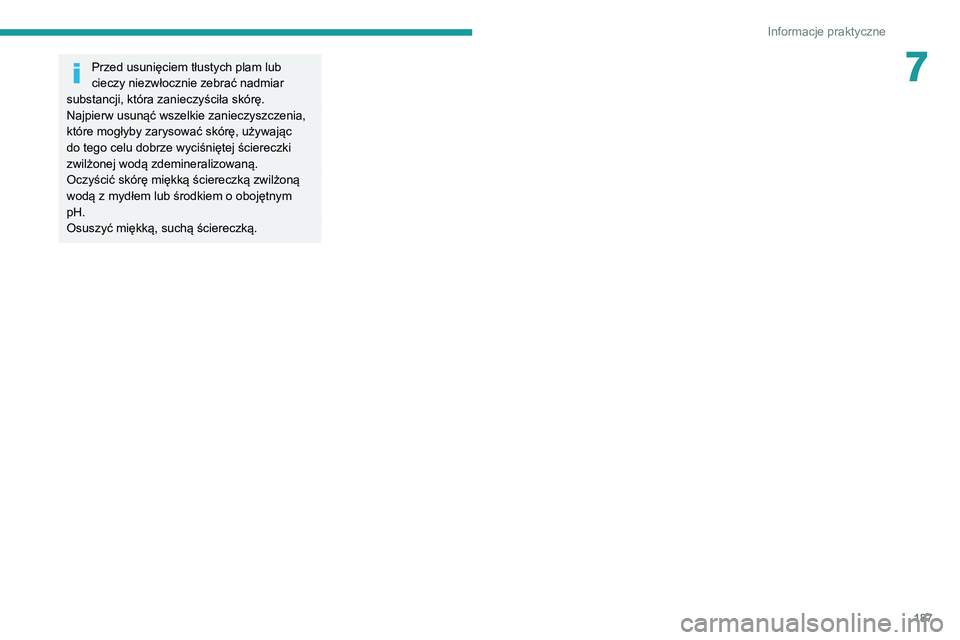

7Przed usunięciem tłustych plam lub
cieczy niezwłocznie zebrać nadmiar
substancji, która zanieczyściła skórę.
Najpierw usunąć wszelkie zanieczyszczenia,
które mogłyby zarysować skórę, używając
do tego celu dobrze wyciśniętej ściereczki
zwilżonej wodą zdemineralizowaną.
Oczyścić skórę miękką ściereczką zwilżoną
wodą z mydłem lub środkiem o obojętnym
pH.
Osuszyć miękką, suchą ściereczką.

188
W razie awarii
Trójkąt ostrzegawczy
Ze względów bezpieczeństwa, aby rozłożyć
i ustawić trójkąt ostrzegawczy, przed
opuszczeniem samochodu włączyć światła
awaryjne i założyć kamizelkę odblaskową.
Schowek

W wewnętrznym poszyciu klapy bagażnika
znajduje się schowek na trójkąt ostrzegawczy.
►
Po otwarciu klapy bagażnika zwolnić
pokrywę, obracając pokrętło o ćwierć obrotu w
lewo.
Montaż i ustawianie trójkąta

W przypadku wersji oryginalnie wyposażonych
w trójkąt należy zapoznać się z powyższym
rysunkiem.
W przypadku innych wersji postępować
w sposób opisany w instrukcji montażu
dostarczonej z trójkątem.
►

Ustawić trójkąt za samochodem zgodnie z
obowiązującymi przepisami.
Brak paliwa (silnik Diesla)
W przypadku pojazdów z silnikiem Diesla po
wyczerpaniu paliwa należy ponownie zassać
paliwo do układu paliwowego.
Przed rozpoczęciem zasysania paliwa trzeba
wlać do zbiornika paliwa co najmniej 5 l oleju
napędowego.
Dalsze informacje dotyczące
tankowania i zabezpieczenia przed
zatankowaniem nieodpowiedniego paliwa
(silnik Diesla) znajdują się w odpowiednim
rozdziale.
W wersjach innych niż BlueHDi elementy układu
paliwowego znajdują się w komorze silnika,
zazwyczaj pod zdejmowaną pokrywą.
Więcej informacji na temat komory
silnika, w szczególności rozmieszczenia
tych elementów pod pokrywą komory silnika,
zawiera odpowiedni rozdział.
Silniki 1,5 BlueHDi
► Włączyć zapłon (bez uruchamiania silnika).
► Odczekać około 1 min i wyłączyć zapłon.
►

Włączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnika nie można uruchomić za pierwszym
razem, nie ponawiać próby i wykonać procedurę
od początku.
Silniki 2,0 BlueHDi
► Włączyć zapłon (bez uruchamiania silnika).
► Odczekać około 6 sekund i wyłączyć zapłon.
►

Powtórzyć czynność 10 razy
.
►

Włączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnika nie można uruchomić za pierwszym
razem, nie ponawiać próby i wykonać procedurę
od początku.
Silniki inne niż BlueHDi
► Otworzyć pokrywę komory silnika i w razie
potrzeby odpiąć ozdobną osłonę, aby uzyskać
dostęp do pompki zasysającej.

189
W razie awarii
8► Poluzować śrubę do odpowietrzania.► Za pomocą pompy zasysającej
doprowadzić paliwo, aż pojawi się w
przezroczystym przewodzie.
►

Dokręcić śrubę do odpowietrzania.
►


Włączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie uruchomi
się za pierwszym razem, odczekać około
15


sekund i spróbować ponownie).
►

Po kilku nieudanych próbach ponownie
pompować pompką zasysającą, a następnie
włączyć rozrusznik.
►


Założyć i zapiąć ozdobną osłonę, a następnie
zamknąć pokrywę komory silnika.
Narzędzia pokładowe
Jest to zestaw narzędzi dostarczony wraz z
samochodem.
Jego zawartość zależy od wyposażenia
samochodu:
–

Zestaw do prowizorycznej naprawy opony
.
–

Koło zapasowe.
Dostęp do narzędzi
Zestaw narzędzi znajduje się w bagażniku, pod
podłogą.


Sedan
Aby uzyskać do niego dostęp:
►
Otworzyć bagażnik.
►


Podnieść podłogę i złożyć jedną jej część na
drugą.


SW
Aby uzyskać do niego dostęp:
►

Otworzyć bagażnik. ►


Podnieść podłogę.
►

Przyczepić hak podłogi do górnego zaczepu
bagażnika.
Pojazdy z zestawem do
prowizorycznej naprawy opon


Pojazdy z kołem zapasowym

190
W razie awarii
Narzędzia są dostosowane do danego
samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie używać innego podnośnika niż
dostarczony z danym samochodem.
Jeżeli samochód nie jest wyposażony
w oryginalny podnośnik, należy się
skontaktować z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby zaopatrzyć
się w podnośnik przewidziany przez
producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Lista narzędzi

1. Klin do unieruchamiania samochodu (w
zależności od wyposażenia)
2. Nasadka do śrub przeciwkradzieżowych
kół (umieszczona w schowku w desce
rozdzielczej) (w zależności od wyposażenia)
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
przeciwkradzieżowych.
3. Demontowany zaczep holowniczy
Więcej informacji na temat holowania
samochodu i używania zaczepu holowniczego
zawiera odpowiedni rozdział.
Pojazdy z zestawem do
prowizorycznej naprawy opon


4. Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.
Pojazdy z kołem zapasowym

5. Klucz do demontażu kół
Umożliwia zdjęcie kołpaka oraz wykręcenie
śrub mocujących koło.
6. Podnośnik z korbką
Służy do podnoszenia samochodu.
7. Narzędzie do demontażu nakładek
ozdobnych ze śrub koła (w zależności od
wyposażenia)
Służy do demontażu nakładek ozdobnych z
łbów śrub kół z felgami aluminiowymi.
Więcej informacji na temat koła zapasowego
zawiera odpowiedni rozdział.
Zestaw do prowizorycznej
naprawy opony
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
