2020 Peugeot 508 Instrukcja Obsługi (in Polish)

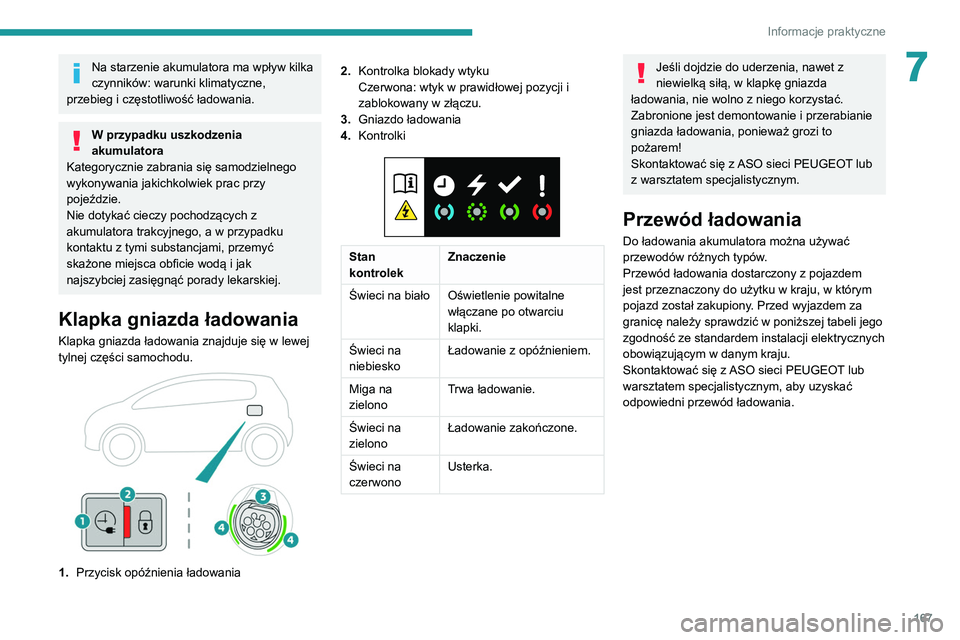

167
Informacje praktyczne
7Na starzenie akumulatora ma wpływ kilka
czynników: warunki klimatyczne,
przebieg i częstotliwość ładowania.
W przypadku uszkodzenia
akumulatora
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu z tymi substancjami, przemyć
skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Klapka gniazda ładowania
Klapka gniazda ładowania znajduje się w lewej
tylnej części samochodu.


1. Przycisk opóźnienia ładowania 2.
Kontrolka blokady wtyku
Czerwona: wtyk w prawidłowej pozycji i
zablokowany w złączu.
3. Gniazdo ładowania
4. Kontrolki


Stan
kontrolek Znaczenie
Świeci na biało Oświetlenie powitalne włączane po otwarciu
klapki.
Świeci na
niebiesko Ładowanie z opóźnieniem.
Miga na
zielono Trwa ładowanie.
Świeci na
zielono Ładowanie zakończone.
Świeci na
czerwono Usterka.
Jeśli dojdzie do uderzenia, nawet z
niewielką siłą, w klapkę gniazda
ładowania, nie wolno z niego korzystać.
Zabronione jest demontowanie i przerabianie
gniazda ładowania, ponieważ grozi to
pożarem!
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Przewód ładowania
Do ładowania akumulatora można używać
przewodów różnych typów.
Przewód ładowania dostarczony z pojazdem
jest przeznaczony do użytku w kraju, w którym
pojazd został zakupiony. Przed wyjazdem za
granicę należy sprawdzić w poniższej tabeli jego
zgodność ze standardem instalacji elektrycznych
obowiązującym w danym kraju.
Skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym, aby uzyskać
odpowiedni przewód ładowania.

168
Informacje praktyczne
Moduł sterujący

POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: nieprawidłowość;
ładowanie nie jest dozwolone lub musi zostać
natychmiast przerwane. Sprawdzić, czy
wszystkie połączenia wykonano prawidłowo i czy
instalacja elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Typ przewodu KompatybilnośćParametry techniczne
Przewód ładowania typu „tryb 2” z
wbudowanym modułem sterującym


Zwykłe gniazdko elektryczne

Pojazd można naładować przez noc (ładowanie
trwa od 6,5 do 7 godz.).
Maksymalny prąd ładowania to 8

A.
Gniazdko typu „Green Up”


Czas ładowania to pół dnia (od 3,5 do 4 godz.).
Maksymalny prąd ładowania to 14 A.
Przewód ładowania typu „tryb 3”


Moduł przyspieszonego ładowania Wallbox

Czas ładowania to 1,5–1,75 godz. (moduł o mocy
6,6 kW).
Maksymalny prąd ładowania to 32
A.
Podane wartości czasu ładowania są
orientacyjne. Faktyczny czas ładowania
zależy od czynników takich jak temperatura
otoczenia czy jakość sieci elektrycznej. Kiedy
temperatura na zewnątrz wynosi poniżej
-10°C, zaleca się jak najszybciej podłączyć
samochód do źródła prądu, ponieważ czas
ładowania może się znacznie wydłużyć. Przewód ładowania typu „tryb 2” z
wbudowanym modułem sterującym
Przewód trzeba chronić przed jakimkolwiek
uszkodzeniem.
Jeśli przewód jest uszkodzony, nie używać
go. Zamówić nowy w ASO sieci PEUGEOT
lub warsztacie specjalistycznym.Moduł przyspieszonego ładowania
Wallbox (tryb 3)
Zabronione jest demontowanie i przerabianie
modułu ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Sposób korzystania z modułu opisano w jego
instrukcji obsługi.

169
Informacje praktyczne
7Moduł sterujący

POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: nieprawidłowość;
ładowanie nie jest dozwolone lub musi zostać
natychmiast przerwane. Sprawdzić, czy
wszystkie połączenia wykonano prawidłowo i czy
instalacja elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym. Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko.
–

W przypadku gdy bezpiecznik zadziałał,
poprosić specjalistę o sprawdzenie instalacji
elektrycznej i ewentualne przystosowanie jej do
ładowania pojazdu.
–

Jeśli bezpiecznik nie zadziałał, nie używać
przewodu ładowania i skontaktować się z
ASO sieci PEUGEOT
albo z warsztatem
specjalistycznym.
Zalecenia umieszczone na etykiecie modułu
sterującego
1. Przed użyciem zapoznać się z instrukcją
obsługi.
2. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem! 3.
Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30 mA.
4. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
5. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
6. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
7. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
8. Nie zanurzać tego przewodu ładowania w
wodzie.
9. Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
10. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
11 . Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.

170
Informacje praktyczne
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Procedura ładowania
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
jest ustawiony w położeniu P, a zapłon jest
wyłączony. Jeśli te warunki nie będą spełnione,
ładowanie się nie rozpocznie.
► Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Kontrolki klapki będą świecić na biało.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)



12. Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania.
13. Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
14. Używać tego przewodu ładowania wyłącznie
w pojazdach marki PEUGEOT.
15. Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
Ładowanie akumulatora
trakcyjnego (pojazdy
hybrydowe)
Aby całkowicie naładować akumulator, należy
rozpocząć procedurę ładowania i poczekać,
aż sama się zakończy. Ładowanie można
przeprowadzić od razu albo z opóźnieniem.
Funkcję ładowania z opóźnieniem
konfiguruje się za pomocą ekranu
dotykowego lub aplikacji MyPeugeot.
Ze względów bezpieczeństwa nie można
uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
W zestawie wskaźników pojawi się informacja
o postępie ładowania. Po przełączeniu
zestawu wskaźników w tryb gotowości tę
informację można wyświetlić ponownie poprzez
odryglowanie zamków lub otwarcie dowolnych
drzwi.
Można też monitorować proces
ładowania z użyciem aplikacji
MyPeugeot.
Więcej informacji na temat funkcji
obsługiwanych zdalnie zawiera odpowiedni
punkt.
Środki ostrożności
Pojazdy z napędem hybrydowym zostały
skonstruowane zgodnie z zaleceniami z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnym urządzeniem
powinny porozmawiać z lekarzem o zalecanych
środkach ostrożności albo zapytać producenta
danego elektronicznego urządzenia
medycznego, czy może ono być używane w
pobliżu pól elektromagnetycznych na poziomie
zgodnym z wytycznymi komisji ICNIRP.
W razie wątpliwości
Podczas ładowania takie osoby nie
powinny przebywać w pojeździe ani w jego
pobliżu, jak również w pobliżu przewodu
ładowania lub modułu ładowania, nawet przez
krótki czas.
Przed ładowaniem
W zależności od sytuacji:
►

Zlecić specjaliście sprawdzenie, czy
instalacja elektryczna, która ma być używana
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►


Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Należy użyć przewodu ładowania
dostarczonego z samochodem.
(Podczas ładowania)
Zabronione jest wykonywanie
jakichkolwiek prac pod pokrywą komory
silnika.
–

Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–


Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!

171
Informacje praktyczne
7Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Procedura ładowania
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
jest ustawiony w położeniu P
, a zapłon jest
wyłączony. Jeśli te warunki nie będą spełnione,
ładowanie się nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Kontrolki klapki będą świecić na biało.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)




► Najpierw połączyć przewodem ładowania
moduł sterujący z domowym gniazdkiem
elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem zielonych kontrolek
klapki i zielonej kontrolki


CHARGE
modułu
sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy poszczególne
połączenia są prawidłowe.
Czerwona kontrolka ładowania w klapce zacznie
świecić, sygnalizując zablokowanie wtyku.
Przyspieszone ładowanie (tryb 3)

► Należy przestrzegać instrukcji korzystania z
modułu przyspieszonego ładowania (W allbox).
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy poszczególne
połączenia są prawidłowe.
Czerwona kontrolka ładowania w klapce zacznie
świecić, sygnalizując zablokowanie wtyku.
Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:
► Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
►

Jeśli zamki są zaryglowane, odryglować je.
Zgaśnie czerwona kontrolka w klapce,
sygnalizując odblokowanie wtyku.
►


W
yciągnąć wtyk przewodu ładowania w ciągu
30
sekund.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej

172
Informacje praktyczne
– Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej tylnej klapie.
Hak holowniczy ze
składanym przegubem
kulowym
Gdy ten hak holowniczy nie jest używany,
przechowuje się go pod tylnym zderzakiem.
Do montażu i składania haka nie potrzeba
żadnych narzędzi.
Przed wykonaniem jakichkolwiek prac
należy zaparkować pojazd i zaciągnąć
hamulec postojowy.
Obszar w pobliżu rury wydechowej może być
bardzo gorący, co stwarza ryzyko oparzenia!
Pojazdy wyposażone w klapę
bagażnika z napędem z funkcją
sterowania bezdotykowego
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika, należy przestrzegać zaleceń
dotyczących haka holowniczego zawartych
w odpowiednich punktach.
Dźwignia odblokowywania
Zaczep kulowy jest blokowany w położeniu
przechowywania lub roboczym.
Dźwignia odblokowywania znajduje się w
schowku za tylnym zderzakiem.
kontrolki CHARGE modułu sterującego i
zielonych kontrolek w klapce.
►

Po odłączeniu zdjąć osłonę ochronną wtyku i
zamknąć klapkę gniazda ładowania.
►


Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie (tryb 3)
Zakończenie ładowania jest sygnalizowane
przez moduł przyspieszonego ładowania
(Wallbox) i przez świecenie w sposób ciągły
zielonych kontrolek w klapce.
►

Po odłączeniu odwiesić wtyk modułu
ładowania i zamknąć klapkę gniazda ładowania.
Ładowanie z opóźnieniem
Ładowanie rozpoczyna się domyślnie tuż
po podłączeniu wtyku. Czas ładowania z
opóźnieniem można zaprogramować.
Ustawienia
► W menu Hybrydowy na ekranie
dotykowym wybrać zakładkę Ładowanie.
►

Ustawić czas rozpoczęcia ładowania.
►


Nacisnąć OK

.
Ustawienie zostanie zapisane.
Ładowanie z opóźnieniem można także
zaprogramować za pomocą smartfona,
korzystając z aplikacji MyPeugeot.
Więcej informacji na temat funkcji
obsługiwanych zdalnie zawiera odpowiedni
punkt.
Włączanie funkcji
► Podłączyć pojazd do preferowanego źródła
prądu.
► Przed upływem minuty nacisnąć ten
przycisk na klapce, aby włączyć funkcję
(kontrolki zaświecą się na niebiesko).
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość
maksymalnego obciążenia przyczepy maleje o
10% co 1000
metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez PEUGEOT. Ich montaż
najlepiej zlecić ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Montaż poza ASO sieci PEUGEOT musi
być przeprowadzony ściśle według zaleceń
producenta.
Ważne: jeżeli w pojeździe z funkcją
bezdotykowego otwierania klapy bagażnika
hak holowniczy zostanie zamontowany poza
ASO sieci PEUGEOT, konieczna jest wizyta
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym w celu przeprowadzenia
ponownej kalibracji układu wykrywania. W
przeciwnym razie może dojść do usterki
funkcji otwierania bezdotykowego!
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
Wartość maksymalnego dopuszczalnego
nacisku na hak (zaczep kulowy) obejmuje
również akcesoria (bagażnik rowerowy,
bagażnik na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Pojazdy wyposażone w tylną klapę z
napędem z funkcją bezdotykowego
sterowania tylną klapą
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika podczas używania haka
holowniczego:
–

W

yłączyć wcześniej funkcję w menu
konfiguracji pojazdu.

173
Informacje praktyczne
7– Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej tylnej klapie.
Hak holowniczy ze
składanym przegubem
kulowym
Gdy ten hak holowniczy nie jest używany,
przechowuje się go pod tylnym zderzakiem.
Do montażu i składania haka nie potrzeba
żadnych narzędzi.
Przed wykonaniem jakichkolwiek prac
należy zaparkować pojazd i zaciągnąć
hamulec postojowy.
Obszar w pobliżu rury wydechowej może być
bardzo gorący, co stwarza ryzyko oparzenia!
Pojazdy wyposażone w klapę
bagażnika z napędem z funkcją
sterowania bezdotykowego
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika, należy przestrzegać zaleceń
dotyczących haka holowniczego zawartych
w odpowiednich punktach.
Dźwignia odblokowywania
Zaczep kulowy jest blokowany w położeniu
przechowywania lub roboczym.
Dźwignia odblokowywania znajduje się w
schowku za tylnym zderzakiem. Wyjmowanie dźwigni:


► Trzymając dłoń płasko, wsunąć ją pod tylny
zderzak wewnętrzną stroną skierowaną do góry.
►

Włożyć dłoń do schowka i chwycić dźwignię.
W celu odblokowania zaczepu kulowego:
►


Pociągnąć dźwignię mocno do dołu, aby
zwolnić zaczep.


Zaczep kulowy opadnie i zawiśnie na swoim
trzpieniu.
Po zwolnieniu dźwignia wróci samoczynnie do
schowka.
Położenie robocze
Zaczep kulowy odblokowany:

► Chwycić zaczep kulowy i obrócić go,
jednocześnie podnosząc, do położenia
zablokowania (pionowego).

174
Informacje praktyczne
Te punkty są schowane pod uszczelkami drzwi.
Aby uzyskać dostęp do punktów mocowania,
należy podnieść uszczelki.
Mocowania relingów dachowych mają
uchwyty, które należy umieścić na kołkach w
poszczególnych punktach mocowania.
Zamontowanie na relingach
podłużnych (SW)


Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm
(z wyjątkiem bagażnika rowerowego): 80 kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Zaczep kulowy należy złożyć na czas
mycia za pomocą myjki
wysokociśnieniowej.
Nie wolno zbliżać dyszy myjki do haka
holowniczego na odległość mniejszą niż
30

cm.


► Podnieść osłonę gniazda i podłączyć wtyczkę
przyczepy lub bagażnika na hak.
►

Przymocować linkę zabezpieczającą
przyczepy do uchwytu na kolanku zaczepu
kulowego.
Położenie przechowywania
Gdy hak holowniczy nie jest używany,
zaleca się ustawienie zaczepu kulowego
w położeniu przechowywania.
Jeśli inny pojazd uderzy w tył samochodu,
zaczep kulowy może spowodować dodatkowe
uszkodzenia.
Zaczep kulowy odblokowany, wtyczka
odłączona:


► Chwycić zaczep kulowy i obrócić go do
położenia zablokowania (poziomego).
Wszelkie prace związane z hakiem holowniczym
należy zlecać
ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Relingi dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów poprzecznych
homologowanych dla danego samochodu.
Homologowane relingi dachowe oraz ich
mocowania można zakupić w ASO sieci
PEUGEOT.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami.
Montaż bezpośrednio na
dachu (Hatchback)


Z przodu

Z tyłu
Relingi poprzeczne można montować wyłącznie
w czterech punktach mocowania w ramie dachu.
