2020 Peugeot 508 Instrukcja Obsługi (in Polish)

143
Jazda
6Włączanie/wyłączanie
Funkcję ustawia się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.
Wykrywanie nieuwagi
kierowcy
Układ włącza alarm w razie wykrycia, że
kierowca nie zrobił przerwy po dwóch
godzinach jazdy z prędkością przekraczającą
65

km/h.
Alarm powoduje wyświetlenie komunikatu
zachęcającego do zrobienia przerwy, czemu
towarzyszy sygnał dźwiękowy.
Jeżeli kierowca zignoruje zalecenie, alarm
będzie powtarzał się co godzinę do czasu
zatrzymania samochodu.
Układ zeruje się automatycznie, gdy zostanie
spełniony jeden z następujących warunków:
–

silnik pracuje, samochód stoi od co najmniej
15 minut;
–


zapłon jest wyłączony od kilku minut;
–


pas bezpieczeństwa kierowcy jest odpięty
, a
jego drzwi są otwarte.
Gdy prędkość jazdy spadnie poniżej
65 km/h, układ przełączy się w tryb
czuwania.
Gdy prędkość wzrośnie powyżej 65
km/h,
czas jazdy będzie ponownie zliczany.
Wykrywanie nieuwagi
kierowcy za pomocą kamery


Za pomocą kamery umieszczonej w
górnej części przedniej szyby układ
ocenia poziom czujności, zmęczenia lub
koncentracji kierowcy, określając odchylenia od
toru jazdy w stosunku do oznakowania na jezdni.
Układ szczególnie dobrze sprawdza się na
drogach szybkiego ruchu (przy prędkości
powyżej 65
km/h).
Kiedy włącza się alarm pierwszego poziomu,
układ ostrzega kierowcę za pomocą
komunikatu „ Zachowaj ostrożność! ” i sygnału
dźwiękowego.
Po trzech alarmach pierwszego poziomu układ
włącza kolejny alarm, wyświetlając komunikat
„Jazda jest ryzykowna: zrób przerwę” oraz
emitując głośniejszy sygnał dźwiękowy.
W określonych warunkach jazdy (takich
jak zły stan drogi lub silny wiatr) układ
może generować alarmy niezależnie od
stopnia czujności kierowcy.
W następujących sytuacjach działanie
układu może zostać zakłócone lub układ
może nie działać:
–

brak oznakowania poziomego drogi,
uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–


niewielka odległość od samochodu
jadącego z przodu (nie jest wykrywane
oznakowanie na drodze);
–


wąskie, kręte drogi.
Aktywny alarm niezamierzonego
przekroczenia linii
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Dzięki kamerze umożliwiającej rozpoznawanie
linii oznakowania poziomego na drodze oraz
pobocza (w zależności od wersji), umieszczonej
w górnej części przedniej szyby, układ koryguje
tor jazdy samochodu, ostrzegając kierowcę,
gdy tylko wykryje ryzyko niezamierzonego
przekroczenia linii lub zjechania na pobocze (w
zależności od wersji).

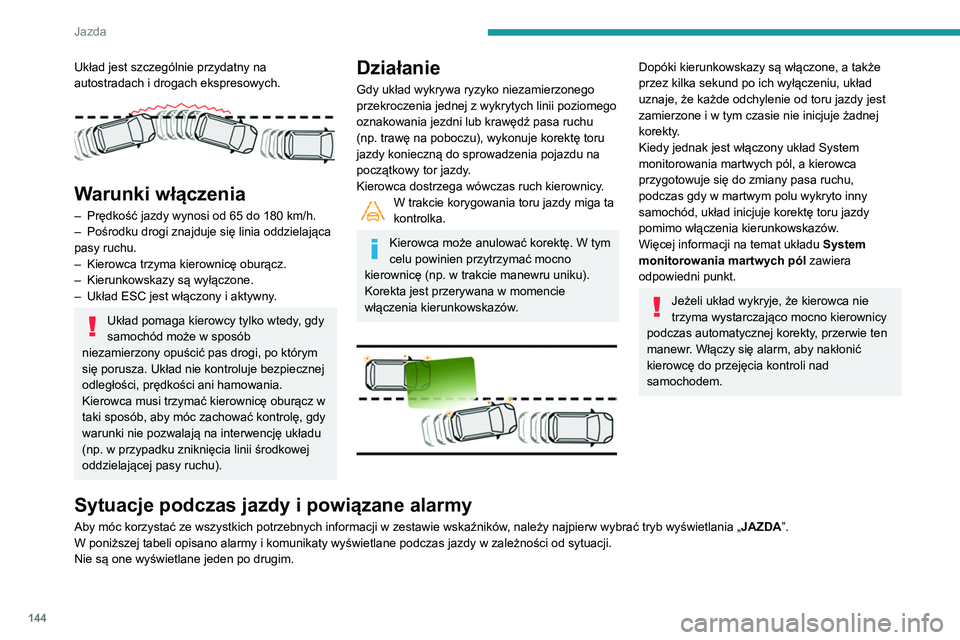

144
Jazda
Układ jest szczególnie przydatny na
autostradach i drogach ekspresowych.


Warunki włączenia
– Prędkość jazdy wynosi od 65 do 180 km/h.
– Pośrodku drogi znajduje się linia oddzielająca
pasy ruchu.
–

Kierowca trzyma kierownicę oburącz.
–


Kierunkowskazy są wyłączone.
–


Układ ESC jest włączony i aktywny
.
Układ pomaga kierowcy tylko wtedy, gdy
samochód może w sposób
niezamierzony opuścić pas drogi, po którym
się porusza. Układ nie kontroluje bezpiecznej
odległości, prędkości ani hamowania.
Kierowca musi trzymać kierownicę oburącz w
taki sposób, aby móc zachować kontrolę, gdy
warunki nie pozwalają na interwencję układu
(np. w przypadku zniknięcia linii środkowej
oddzielającej pasy ruchu).
Działanie
Gdy układ wykrywa ryzyko niezamierzonego
przekroczenia jednej z wykrytych linii poziomego
oznakowania jezdni lub krawędź pasa ruchu
(np. trawę na poboczu), wykonuje korektę toru
jazdy konieczną do sprowadzenia pojazdu na
początkowy tor jazdy.
Kierowca dostrzega wówczas ruch kierownicy.
W trakcie korygowania toru jazdy miga ta
kontrolka.
Kierowca może anulować korektę. W tym
celu powinien przytrzymać mocno
kierownicę (np. w trakcie manewru uniku).
Korekta jest przerywana w momencie
włączenia kierunkowskazów.


Dopóki kierunkowskazy są włączone, a także
przez kilka sekund po ich wyłączeniu, układ
uznaje, że każde odchylenie od toru jazdy jest
zamierzone i w tym czasie nie inicjuje żadnej
korekty.
Kiedy jednak jest włączony układ System
monitorowania martwych pól, a kierowca
przygotowuje się do zmiany pasa ruchu,
podczas gdy w martwym polu wykryto inny
samochód, układ inicjuje korektę toru jazdy
pomimo włączenia kierunkowskazów.
Więcej informacji na temat układu System
monitorowania martwych pól zawiera
odpowiedni punkt.
Jeżeli układ wykryje, że kierowca nie
trzyma wystarczająco mocno kierownicy
podczas automatycznej korekty, przerwie ten
manewr. Włączy się alarm, aby nakłonić
kierowcę do przejęcia kontroli nad
samochodem.
Sytuacje podczas jazdy i powiązane alarmy
Aby móc korzystać ze wszystkich potrzebnych informacji w zestawie wskaźników , należy najpierw wybrać tryb wyświetlania „JAZDA”.
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Nie są one wyświetlane jeden po drugim.

145
Jazda
6Stan funkcjiKontrolkaWskazanie wyświetlacza
i/lub powiązany komunikat Objaśnienia
WYŁ.


(kolor szary)
Funkcja wyłączona.
WŁ.

(kolor szary) Układ włączony, warunki niespełnione:
–

prędkość poniżej 70
km/h,
–
nie rozpoznano linii,
–
wyłączenie układów ASR/DSC lub uruchomienie układu
ESC,
–

jazda „sportowa”.
WŁ.

(kolor szary)
Automatyczne wyłączenie funkcji / przełączenie jej
w stan czuwania (np. z powodu wykrycia przyczepy
albo używania koła zapasowego typu dojazdowego
dostarczonego z samochodem).
WŁ.

(kolor zielony) Wykrycie oznakowania na jezdni.
Prędkość powyżej 70
km/h.
WŁ.

(kolor pomarańczowy) /
(kolor zielony) Układ koryguje tor jazdy po stronie, po której wykryto
ryzyko przekroczenia linii (linia pomarańczowa).

146
Jazda
Niepotrzebne interwencje
W następujących sytuacjach zaleca się wyłączyć
układ:
– Podczas jazdy na uszkodzonej, niestabilnej
lub bardzo śliskiej (oblodzonej) nawierzchni.
– W niekorzystnych warunkach
atmosferycznych.
– Podczas jazdy na zamkniętym torze
wyścigowym.
– Podczas jazdy na stanowisku z rolkami.
Włączanie/wyłączanie



► Nacisnąć ten przycisk, aby w dowolnym
momencie wyłączyć lub ponownie włączyć
układ.
Wyłączenie jest sygnalizowane
świeceniem kontrolki przycisku i tej
kontrolki w zestawie wskaźników.
Układ włącza się automatycznie przy każdym
włączaniu zapłonu.
Usterka
W razie wykrycia usterki układu
zapalają się te kontrolki w zestawie
Stan funkcji KontrolkaWskazanie wyświetlacza
i/lub powiązany komunikat Objaśnienia
WŁ.





(kolor pomarańczowy) /
(kolor zielony)
„Przejmij kontrolę” –

Jeśli w trakcie korekty toru jazdy układ wykryje,
że kierowca nie trzyma kierownicy od kilku sekund,
przerwie interwencję i przekaże kierowcy kontrolę nad
samochodem.
–
Jeśli podczas korekty toru jazdy układ oszacuje, że
korekta będzie niedostateczna i nastąpi przekroczenie
ciągłej linii (linia pomarańczowa), ostrzeże kierowcę, że
musi on bezwzględnie dokończyć korektę toru jazdy
.
Sygnał dźwiękowy jest emitowany dłużej, gdy konieczna
jest wielokrotna korekta toru jazdy przeprowadzana w
krótkich odstępach czasu. Po pewnym czasie ostrzeżenie
jest generowane w sposób ciągły i wyłącza się dopiero
wtedy, gdy kierowca zareaguje.
Ten komunikat może zostać wyświetlony nawet wtedy, gdy
kierowca trzyma ręce na kierownicy.
Ograniczenia działania
Układ przełącza się automatycznie w stan
czuwania w następujących przypadkach:
–

układ ESC wyłączony lub w trakcie regulacji;
–


prędkość poniżej 70
km/h lub powyżej
180
km/h;
–

podłączenie wtyku elektrycznego przyczepy
do gniazda w pojeździe;
–


wykrycie używania koła zapasowego typu
dojazdowego (ponieważ do wykrycia nie
dochodzi natychmiast, zaleca się wyłączenie
układu); –


wykrycie dynamicznego stylu jazdy albo
wciśnięcia pedału hamulca lub pedału
przyspieszenia;
–


jazda po drodze bez oznakowania poziomego;
–


włączenie kierunkowskazów;
–


przekroczenie wewnętrznej linii na zakręcie;
–


pokonywanie ciasnych zakrętów;
–


wykrycie bezczynności kierowcy podczas
korekty

.
W następujących sytuacjach działanie
układu może zostać zakłócone lub układ
może nie działać:
–

niewystarczający kontrast między
nawierzchnią jezdni a poboczem;
–


wytarcie oznakowania poziomego drogi,
uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–


mała odległość od samochodu jadącego
z przodu (znaki poziome mogą nie być
wykrywane);
–


wąskie, kręte drogi.

147
Jazda
6Niepotrzebne interwencje
W następujących sytuacjach zaleca się wyłączyć
układ:
–
Podczas jazdy na uszkodzonej, niestabilnej
lub bardzo śliskiej (oblodzonej) nawierzchni.
–


W niekorzystnych warunkach
atmosferycznych.
–


Podczas jazdy na zamkniętym torze
wyścigowym.
–


Podczas jazdy na stanowisku z rolkami.
Włączanie/wyłączanie



► Nacisnąć ten przycisk, aby w dowolnym
momencie wyłączyć lub ponownie włączyć
układ.
Wyłączenie jest sygnalizowane
świeceniem kontrolki przycisku i tej
kontrolki w zestawie wskaźników.
Układ włącza się automatycznie przy każdym
włączaniu zapłonu.
Usterka
W razie wykrycia usterki układu
zapalają się te kontrolki w zestawie wskaźników, czemu towarzyszy włączenie
sygnału dźwiękowego i wyświetlenie komunikatu.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
System aktywnego
monitorowania martwych
pól
Należy stosować się do
ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Układ zawiera czujniki usytuowane na
bokach zderzaków, za pomocą których
ostrzega kierowcę o obecności innego
pojazdu (samochodu osobowego, ciężarówki,
jednośladu) w tzw. martwym polu, czyli strefie
poza polem widzenia kierowcy.


Jest to sygnalizowanie zaświeceniem się
kontrolki w odpowiednim lusterku wstecznym:
–

natychmiast w przypadku wyprzedzania przez
inny pojazd;
–


po upływie około sekundy przy wolnym
wyprzedzaniu innego pojazdu.
Przy próbie przekroczenia linii z włączonym
kierunkowskazem kontrolka w lusterku
wstecznym po danej stronie będzie świecić w
sposób ciągły

, a ponadto da się odczuć korektę
toru jazdy, co ma pomóc kierowcy w uniknięciu
kolizji.
Włączanie/wyłączanie
Ustawienia wybiera się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Podczas uruchamiania silnika zapala się
kontrolka w obu lusterkach, sygnalizując
aktywację układu.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.
Układ zostanie wyłączony automatycznie
w przypadku holowania przy użyciu haka

148
Jazda
Działanie układu może być przejściowo
zakłócane w pewnych warunkach
atmosferycznych (deszcz, grad itp.).
W szczególności przy jeździe po mokrej
drodze lub przejeżdżaniu ze strefy suchej
w mokrą układ może generować fałszywe
ostrzeżenia (np. obecność chmury
kropelek wody w martwym polu może być
interpretowana jako pojazd).
Przy złej pogodzie, a także zimą, należy
sprawdzać, czy czujniki nie są pokryte
błotem, szronem ani śniegiem.
Należy uważać, aby nie zasłonić stref
ostrzegania w zewnętrznych lusterkach
wstecznych oraz stref wykrywania na
przednim i tylnym zderzaku naklejkami
samoprzylepnymi ani innymi przedmiotami.
Mogłyby one zakłócić działanie układu.
Wspomaganie
parkowania
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .

KRORZQLF]HJR\
]DWZLHUG]RQHJR\
SU]H]

149
Jazda
6Działanie układu może być przejściowo
zakłócane w pewnych warunkach
atmosferycznych (deszcz, grad itp.).
W szczególności przy jeździe po mokrej
drodze lub przejeżdżaniu ze strefy suchej
w mokrą układ może generować fałszywe
ostrzeżenia (np. obecność chmury
kropelek wody w martwym polu może być
interpretowana jako pojazd).
Przy złej pogodzie, a także zimą, należy
sprawdzać, czy czujniki nie są pokryte
błotem, szronem ani śniegiem.
Należy uważać, aby nie zasłonić stref
ostrzegania w zewnętrznych lusterkach
wstecznych oraz stref wykrywania na
przednim i tylnym zderzaku naklejkami
samoprzylepnymi ani innymi przedmiotami.
Mogłyby one zakłócić działanie układu.
Wspomaganie
parkowania
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Przy wykorzystaniu czujników w zderzaku układ
ostrzega o bliskości przeszkody (np. pieszego,
samochodu, drzewa, barierki) znajdującej się w
polu wykrywania czujników.
Wspomaganie parkowania
tyłem
Układ włącza się w momencie włączenia biegu
wstecznego, co potwierdza sygnał dźwiękowy.
Wyłącza się w chwili wyłączenia biegu
wstecznego.
Pomoc dźwiękowa

Funkcja sygnalizuje obecność przeszkód
zarówno w strefie ich wykrywania przez czujniki,
jak i na drodze pojazdu określonej na podstawie
ustawienia kierownicy.


W zależności od wersji w przedstawionym
przykładzie funkcja pomocy dźwiękowej
zasygnalizuje tylko przeszkody znajdujące się w
zakreskowanym obszarze.
Informacja o bliskości przeszkody sygnalizowana
jest przerywanym sygnałem dźwiękowym,
którego częstotliwość zwiększa się w miarę
zbliżania się pojazdu do przeszkody.
Gdy odległość między pojazdem a przeszkodą
jest mniejsza niż ok. trzydzieści centymetrów,
sygnał dźwiękowy rozlega się w sposób ciągły.
Dźwięk wydobywający się z głośnika (lewego
lub prawego) pozwala ustalić, po której stronie
znajduje się przeszkoda.
Regulacja sygnału dźwiękowegoNaciśnięcie tego przycisku w
pojeździe z PEUGEOT Connect
Radio lub PEUGEOT Connect Nav powoduje
wyświetlenie ekranu regulacji głośności
sygnału dźwiękowego.

150
Jazda
Więcej informacji na temat Park Assist lub Full
Park Assist zawiera odpowiedni rozdział.
Ograniczenia działania
Pochylenie pojazdu w przypadku znacznego
obciążenia załadowanego bagażnika może
zakłócić pomiar odległości.
Usterka
W razie wykrycia usterki przy włączaniu
biegu wstecznego zapala się ta kontrolka
w zestawie wskaźników, czemu towarzyszy
wyświetlenie komunikatu oraz krótki sygnał
dźwiękowy.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Visiopark 1 - Visiopark 2
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .
Gdy silnik pracuje, możliwe jest wyświetlenie
na ekranie dotykowym obrazu otoczenia
samochodu za pomocą jednej kamery (Visiopark
1) lub dwóch kamer (Visiopark 2).
Pomoc graficzna

Uzupełnia sygnał dźwiękowy bez względu
na tor jazdy poprzez wyświetlanie na ekranie
segmentów, które oznaczają odległość między
przeszkodą a pojazdem (kolor biały: odległe
przeszkody, kolor pomarańczowy: bliskie
przeszkody, kolor czerwony: bardzo bliskie
przeszkody).
Gdy przeszkoda jest blisko, na ekranie zostaje
wyświetlony symbol „Niebezpieczeństwo”.
Wspomaganie parkowania
przodem
Samochód jest wyposażony nie tylko w funkcję
wspomagania parkowania tyłem, ale także w
funkcję wspomagania parkowania przodem,
która włącza się, gdy zostanie wykryta
przeszkoda z przodu, a prędkość jazdy nie
przekracza 10
km/h.
Wspomaganie parkowania przodem zostaje
przerwane, gdy samochód stoi przez ponad
trzy sekundy z włączonym biegiem do jazdy
do przodu, gdy nie jest już wykrywana żadna
przeszkoda lub gdy prędkość jazdy przekroczy
10 km/h.
Dźwięk wydobywający się z głośnika
(przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wspomaganie parkowania
z użyciem czujników
bocznych


Za pomocą czterech dodatkowych czujników
umieszczonych po bokach zderzaków układ
rejestruje położenie nieruchomych przeszkód
podczas wykonywania manewrów i informuje o
nich kierowcę, gdy zostaną wykryte po bokach
pojazdu.
Prawidłowo wykrywane są tylko
nieruchome przeszkody. Układ może
omyłkowo wykrywać poruszające się
przeszkody zarejestrowane na początku
manewru, a nie wykrywać przeszkód, które
pojawiły się po bokach pojazdu po
rozpoczęciu manewru i nie zostały wcześniej
zarejestrowane.
Po wyłączeniu zapłonu układ nie pamięta
obiektów zarejestrowanych podczas
manewru.
Wyłączanie/włączanie
Ustawienia wybiera się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.


Układ wspomagania parkowania tyłem
zostaje automatycznie wyłączony po
podłączeniu przyczepy lub zamontowaniu
bagażnika rowerowego na haku holowniczym
zgodnie z zaleceniami producenta.
W takim przypadku w tylnej części obrazu
pojazdu jest wyświetlany zarys przyczepy.
Funkcja wspomagania parkowania wyłącza się
podczas fazy pomiaru dostępnego miejsca przez
funkcje Park Assist i Full Park Assist.
