2020 Peugeot 508 Instrukcja Obsługi (in Polish)

95
Bezpieczeństwo
5

Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych
po obu stronach osłony przeciwsłonecznej
pasażera:
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu
wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może
to doprowadzić do ŚMIERCI DZIECKA
lub spowodować u niego POWAŻNE
OBRAŻENIA CIAŁA.
Wyłączanie czołowej
poduszki powietrznej
pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego
na przednim siedzeniu pasażera w pozycji
„tyłem do kierunku jazdy”, należy
BEZWZGLĘDNIE wyłączyć czołową
poduszkę powietrzną pasażera. W razie
zadziałania poduszki powietrznej dziecko
byłoby narażone na śmierć lub poważne
obrażenia ciała.
Pojazdy bez wyłącznika
Kategorycznie zabrania się montażu
fotelika dziecięcego na przednim siedzeniu
pasażera tyłem do kierunku jazdy, ponieważ
grozi to śmiercią lub poważnymi obrażeniami
ciała dziecka w razie zadziałania poduszki
powietrznej!
Wyłączanie/włączanie czołowej
poduszki powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony
z boku schowka w desce rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „ OFF”.
►

W celu ponownego włączenia poduszki
obrócić kluczyk w położenie „ ON

”.
Po włączeniu zapłonu:
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.
Lub
Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.

96
Bezpieczeństwo
Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na tylnych siedzeniach bocznych.
Należy zdemontować zagłówek siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych homologowanych jako foteliki
uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Miejsce Czołowa
poduszka
powietrzna pasażera Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 roku do około 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 roku do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją
wysokości (d)


Wyłączona: „OFF” U
UUU
Włączona: „ON” X
UF UFUF
Rząd 2 Siedzenia tylne (e),
(f), (g)


U UUU

97
Bezpieczeństwo
5Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych homologowanych jako foteliki
uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Miejsce Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 roku do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 roku do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją
wysokości

(d)


Wyłączona: „OFF” U
UUU
Włączona: „ON” X
UF UFUF
Rząd 2 Siedzenia tylne (e),
(f), (g)


U UUU
U: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa tyłem lub przodem do
kierunku jazdy. UF:
Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa przodem do kierunku
jazdy. X:
Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich pojazdach.

98
Bezpieczeństwo
(b)Grupa 0: od urodzenia do 10 kg. Na
przednim siedzeniu nie wolno mocować
gondoli ani łóżeczek samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(d) Ustawić przednie siedzenie pasażera w
najwyższym położeniu.
(e) Aby zamontować fotelik dziecięcy na
tylnym bocznym siedzeniu tyłem albo
przodem do kierunku jazdy, przesunąć
przednie siedzenie do przodu, a następnie
wyprostować jego oparcie, żeby zapewnić
wystarczającą ilość miejsca na fotelik i na
nogi dziecka.
(f) Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.
(g) Przed zamontowaniem fotelika dziecięcego
na tylnym środkowym siedzeniu należy
schować prawą sprzączkę pasa
bezpieczeństwa w przeznaczonym do tego
schowku w siedzisku.
Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:


* W zależności od kraju sprzedaży.
Mocowania obejmują trzy odpowiednio
oznaczone zaczepy w przypadku każdego
siedzenia.
–

Dwa zaczepy A

znajdują się między oparciem
a siedziskiem siedzenia.


Są do nich mocowane 2 uchwyty fotelika
dziecięcego ISOFIX .
–

Jeden zaczep

B
, z oznaczeniem TOP
TETHER, znajduje się za siedzeniem. Służy do mocowania fotelików wyposażonych w górny
pasek.


Przednie siedzenie

Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER:

99
Bezpieczeństwo
5► Wyjąć i schować w bezpiecznym miejscu
zagłówek danego siedzenia (założyć zagłówek
ponownie po usunięciu fotelika dziecięcego).
►
Poprowadzić pasek fotelika dziecięcego za
oparciem siedzenia pomiędzy dwoma punktami
mocowania zagłówka.
►


przymocować zaczep górnego paska do
zaczepu

B.
►

Naprężyć górny pasek.
Przed zamocowaniem fotelika
dziecięcego ISOFIX na lewym tylnym
siedzeniu przesunąć środkowy pas
bezpieczeństwa z tyłu ku środkowi pojazdu,
aby zapewnić poprawne działanie pasa.
Nieprawidłowo zamontowany fotelik nie
zapewnia bezpieczeństwa dziecka w
przypadku kolizji.
Należy ściśle przestrzegać zaleceń
dotyczących montażu podanych w
instrukcji instalacji dostarczonej z fotelikiem
dziecięcym.
Informacje o miejscach i sposobach
mocowania fotelików ISOFIX znajdują się
w tabeli podsumowującej.
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować
zgodnie z instrukcjami producenta
fotelika.
„RÖMER Baby-Safe Plus i jego podstawa ISOFIX”
(kategoria rozmiaru: E)
Grupa 0+: od urodzenia do 13 kg


„RÖMER Baby-Safe Plus i jego podstawa ISOFIX”
(kategoria rozmiaru: E)
Grupa 0+: od urodzenia do 13 kg
Montuje się tyłem do kierunku jazdy za
pomocą podstawy ISOFIX mocowanej do zaczepów A.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych.
Podstawa ma podpórkę z regulacją
wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować
za pomocą pasa bezpieczeństwa. W
takim przypadku wykorzystuje się tylko
sam fotelik, który należy zamocować do
siedzenia samochodu trzypunktowym pasem bezpieczeństwa.
„RÖMER Duo Plus ISOFIX ”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg

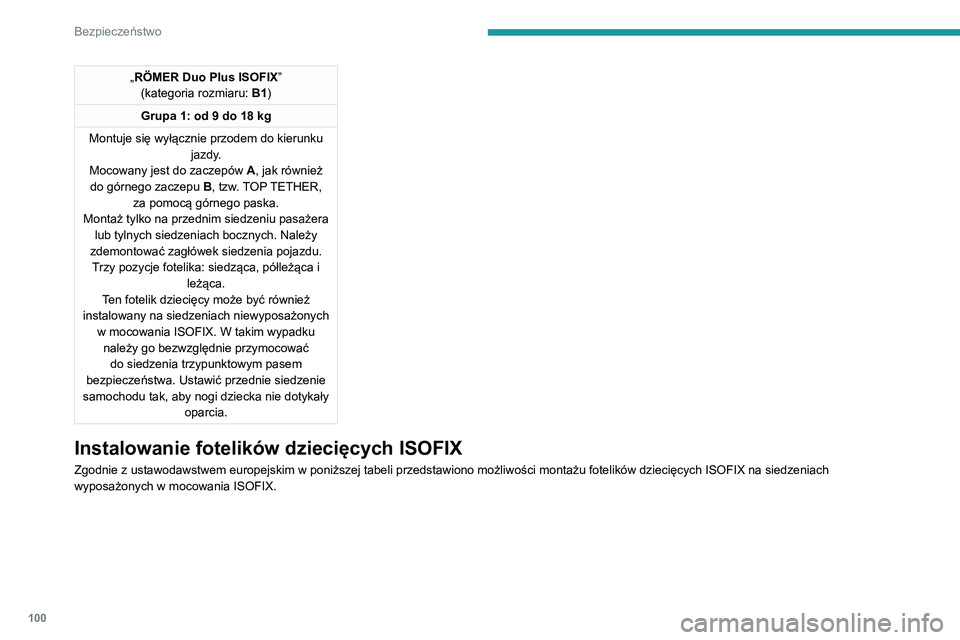

100
Bezpieczeństwo
„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg
Montuje się wyłącznie przodem do kierunku jazdy.
Mocowany jest do zaczepów A, jak również
do górnego zaczepu B, tzw. TOP TETHER,
za pomocą górnego paska.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych. Należy
zdemontować zagłówek siedzenia pojazdu. Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem
bezpieczeństwa. Ustawić przednie siedzenie
samochodu tak, aby nogi dziecka nie dotykały oparcia.
Instalowanie fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach
wyposażonych w mocowania ISOFIX.

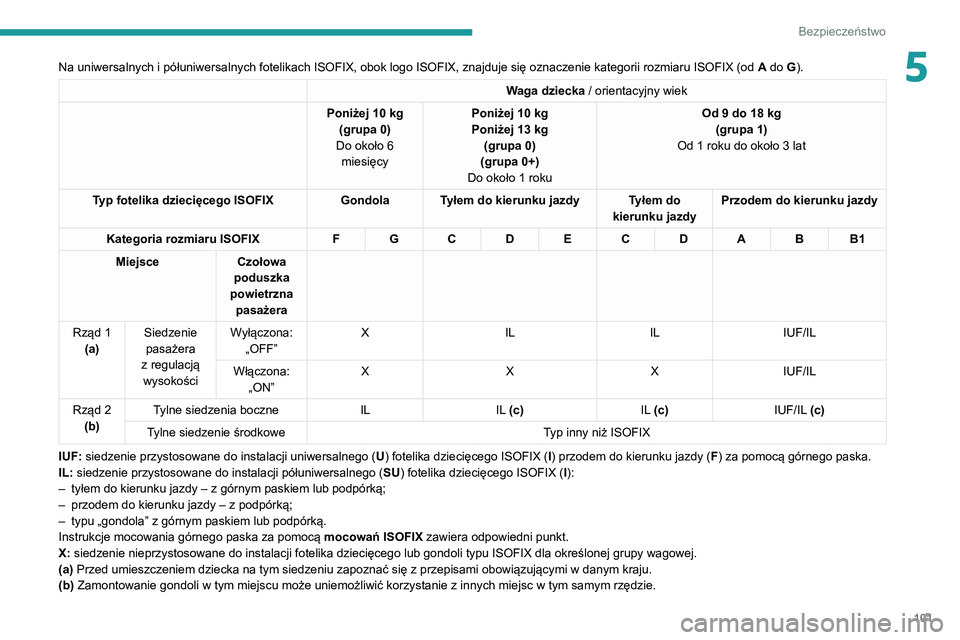

101
Bezpieczeństwo
5Na uniwersalnych i półuniwersalnych fotelikach ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).
Waga dziecka / orientacyjny wiek
Poniżej 10

kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13
kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Miejsce Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją wysokości Wyłączona:
„OFF” X
IL ILIUF/IL
Włączona: „ON” X
XXIUF/IL
Rząd 2 (b) Tylne siedzenia boczne
ILIL (c) IL (c) IUF/IL (c)
Tylne siedzenie środkowe Typ inny niż ISOFIX
IUF: siedzenie przystosowane do instalacji uniwersalnego ( U) fotelika dziecięcego ISOFIX (I) przodem do kierunku jazdy ( F) za pomocą górnego paska.
IL: siedzenie przystosowane do instalacji półuniwersalnego ( SU) fotelika dziecięcego ISOFIX (I):
–

tyłem do kierunku jazdy – z górnym paskiem lub podpórką;
–


przodem do kierunku jazdy – z podpórką;
–


typu „gondola” z górnym paskiem lub podpórką.
Instrukcje mocowania górnego paska za pomocą mocowań ISOFIX zawiera odpowiedni punkt.
X:

siedzenie nieprzystosowane do instalacji fotelika dziecięcego lub gondoli typu ISOFIX dla określonej grupy wagowej.
(a) Przed umieszczeniem dziecka na tym siedzeniu zapoznać się z przepisami obowiązującymi w danym kraju.
(b)

Zamontowanie gondoli w tym miejscu może uniemożliwić korzystanie z innych miejsc w tym samym rzędzie.

102
Bezpieczeństwo
(c) Wyjąć zagłówki.
Foteliki dziecięce i-Size
Foteliki dziecięce i-Size są wyposażone w dwa zamki, które mocuje się do dwóch zaczepów A.
Foteliki dziecięce i-Size mają także:
–

górny pasek, który mocuje się do zaczepu B

;
–

albo podpórkę opierającą się o podłogę, kompatybilną z homologacją i-Size miejsca siedzącego w samochodzie.
Zadaniem tych elementów jest uniemożliwienie przewrócenia się fotelika dziecięcego przy zderzeniu.
Więcej informacji na temat mocowań ISOFIX zawiera odpowiedni punkt.
Zgodnie z

ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montowania fotelików dziecięcych i-Size na siedzeniach
wyposażonych w mocowania ISOFIX homologowane dla i-Size.
Miejsce Czołowa poduszka powietrzna
pasażera Fotelik i-Size
Rząd 1 (a) Siedzenie pasażera (b)


Wyłączona: „OFF” i-U
Włączona: „ON” i-UF
Rząd 2 Tylne siedzenia boczne


i-U
Tylne siedzenie środkowe


Typ inny niż i-Size
i-U: Siedzenie dostosowane do uniwersalnych
fotelików i-Size mocowanych przodem lub
tyłem do kierunku jazdy.
i-UF: Siedzenie dostosowane wyłącznie
do uniwersalnych fotelików i-Size
mocowanych przodem do kierunku
jazdy.
(a) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(b) Odchylić oparcie o 45°, po czym
zamontować fotelik.
Wyprostować oparcie siedzenia tak, aby
stykało się z oparciem fotelika.
Ręczne zabezpieczenie
przed otwarciem drzwi od
wewnątrz
Ten układ uniemożliwia otwarcie drzwi tylnych za
pomocą wewnętrznych klamek.
Czerwony przełącznik umieszczony jest z boku
każdych drzwi tylnych (oznaczony etykietą).
