2020 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

215
Häiriön sattuessa
8moottorin käynnistämistä, kun
kokonaismatkamittarin lukema on saavuttanut
100 km.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Nollaa tietyt laitteet katsomalla ohjeet niitä
koskevasta osasta:
–

Kaukosäädin tai elektroninen avain (mallin
mukaan)
–


Kattoikkuna ja sähköinen pimennysverho
–


Sähköiset lasinnostimet
–


Päivämäärä ja aika
–


Esiasetetut radioasemat.
Akun uudelleenkytkemisen jälkeen ”Törmäysriskin havaitsemisjärjestelmän
toimintahäiriö” -viesti tulee näkyviin
mittaristoon, kun sytytysvirta on kytkettynä.
Tämä toiminta on aivan normaalia. Tämä
viesti katoaa ajamisen aikana.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Lisävarusteiden akut
(hybridi)
Hybridijärjestelmässä on kaksi lisävarusteakkua:
yksi ajoneuvon edessä ja toinen takana.
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkuja, suojaa
silmäsi ja kasvosi.
Mikä tahansa akuille tehtävät toimenpiteet
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
estetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon näiden akkujen
vaihtamiseksi.
Akkujen sijainti
Edessä
Etuakku sijaitsee konepellin alla.

(+)-navan esille saaminen:
►  Avaa   konepellin   lukitus   vetämällä   ensin  
sisäistä vapautusvipua ja avaamalla sitten
ulkoinen tuulihaka.
► 

Avaa   konepelti.
(+) Plus-napa pikavapautusnavalla.
(-) miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä.
Takana
Taka-akku sijaitsee tavaratilassa.
Jos halut päästä akkuun käsiksi:


►  Nosta tavaratilan lattia.

216
Häiriön sattuessa
(+) Plus-napa, suojattu punaisella
muovisuojuksella.
(-) Miinus-napa mustalla pikavapautusliittimellä.
Etuakun lataaminen
akkulaturilla
Etuakun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata etuakku:
–
jos autoa käytetään lähinnä lyhyillä matkoilla;
–


jos tiedät ennakkoon, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT

-jälleenmyyjään tai
valtuutettuun korjaamoon.
Jos lataat etuakun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise   sytytysvirta.
►  Sammuta
  kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista,
  että   laturin   kaapelit   ovat   kunnossa.
►  Nosta
  pois   plusnavan   (+)   muovisuojus,   jos   se  
kuuluu varustukseen.
► 

Kytke   laturin   B kaapelit seuraavasti:
•

punainen pluskaapeli (+) akun A

plusnapaan
(+)
•

musta miinuskaapeli (–) auton
maadoituspisteeseen C

.
►  Kun
  lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akkujen irrottaminen / kytkeminen uudelleen
Menettely paristojen irrottamiseen / kytkemiseen
uudestaan, jos ajoneuvo pysäytetään
pitkäaikaisesti.
Ennen akkujen kytkemistä irti:
►  Sulje
 
kaikki
 
avattavat
 
kohteet
 
(ovet,
 
tavaratila,
 
ikkunat, katto).
► 

Sammuta   kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.),
► 

Katkaise   sytytysvirta   ja   anna   READY-
merkkivalon sammua.
►  Odota
  4   minuuttia.
Irrottaminen
Älä koskaan suorita irrottamista
päinvastaisessa järjestyksessä.
Peruuttamattoman vahingon vaara!
►  Irrota
  taka-akun   miinusnavan  
(–)
kaapeli
akusta. Irrota musta pikakiinnityksellä varustettu
akkukenkä.


►  Irrota etuakun plusnavan  (+) kaapeli akusta.
Irrota punainen pikakiinnityksellä varustettu
akkukenkä seuraavasti: • Avaa akkukenkä B nostamalla vipu A
kokonaan ylös.
• Irrota akkukenkä B nostamalla.
Kytkeminen takaisin
Älä koskaan suorita kytkemistä
päinvastaisessa järjestyksessä.
Peruuttamattoman vahingon vaara!

217
Häiriön sattuessa
8

►  Irrota etuakun plusnavan (+) kaapeli akusta.
Irrota punainen pikakiinnityksellä varustettu
akkukenkä seuraavasti: •

A
vaa akkukenkä
B
nostamalla vipu A
kokonaan ylös.
•

Irrota akkukenkä
B nostamalla.
Kytkeminen takaisin
Älä koskaan suorita kytkemistä
päinvastaisessa järjestyksessä.
Peruuttamattoman vahingon vaara!


►  Kytke etuakun plusnavan (+) kaapeli akkuun.
Kytke punainen pikakiinnityksellä varustettu
akkukenkä seuraavasti: •

Nosta vipu
A kokonaan ylös.
•

Asenna avoin akkukenkä B

takaisin
plusnapaan (+).
•

Paina akkukenkä B

pohjaan asti.
•

Lukitse akkukenkä B

laskemalla alas vipu A.
►  Kytke
  taka-akun   miinusnavan  
(–)
kaapeli
akkuun. Kytke musta pikakiinnityksellä varustettu
akkukenkä.
Uudelleen kytkemisen jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Kun kyseessä on oikealta ohjattava malli,
on odotettava noin 15 minuuttia ennen
moottorin käynnistämistä, kun
kokonaismatkamittarin lukema on saavuttanut
100 km.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Nollaa tietyt laitteet katsomalla ohjeet niitä
koskevasta osasta:
–

Kaukosäädin tai elektroninen avain (mallin
mukaan)
–


Kattoikkuna ja sähköinen pimennysverho
–


Sähköiset lasinnostimet
–


Päivämäärä ja aika
–


Esiasetetut radioasemat.
Auton hinaaminen
Autoa voidaan hinauttaa tai autolla voidaan hinata toista ajoneuvoa irrotettavalla
mekaanisella laitteella.
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.

218
Häiriön sattuessa
Ammattimaiseen hinauspalveluun on
soitettava:
–

kun auto rikkoutuu moottoritiellä tai
ohituskaistalla
– kun vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua tai
seisontajarrua ei saa vapautettua lukituksesta
–

jos automaattivaihteistolla varustettua
autoa ei voida hinata moottorin käydessä
– jos hinataan niin, että vain kaksi pyörää on
maassa
–

jos kyseessä on nelivetoauto
–


jos hyväksyttyä hinauspuomia tms. ei ole.
Hybridiajoneuvot
Ennen mitään toimenpiteitä ja sytytysvirran ollessa kytkettynä, paina jarrupoljinta ja valitse tila\
N, kytke sitten hybridijärjestelmä pois päältä
(READY-merkkivalo ei pala).
Soita aina ammattilaiselle, jos ajoneuvon noutaminen kuljetusalustalla o\
n tarpeen.
Käytä hinaussilmukkaa vain vapauttaaksesi ajoneuvon, jos se on jumissa, tai kiinnittääksesi \
sen noudettavaksi kuljetusalusta-ajoneuvolla.
Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen


Polttomoottori / automaattinen

Hybridi 2WD

Hybridi 4WD

2WD: kaksipyöräveto
4WD: nelipyöräveto
Akun tai sähkökäyttöisen seisontajarrun toimintahäiriö\
n tapahtuessa on välttämätöntä soittaa ammattilaiselle, joka käyttää\
kuljetuksessa
avotavaravaunua (lukuun ottamatta käsivalintainen vaihteisto).
Työkalujen sijainti







Mallin mukaan hinaussilmukka on joko
tavaratilan kynnyksen sisäverhouksessa

219
Häiriön sattuessa

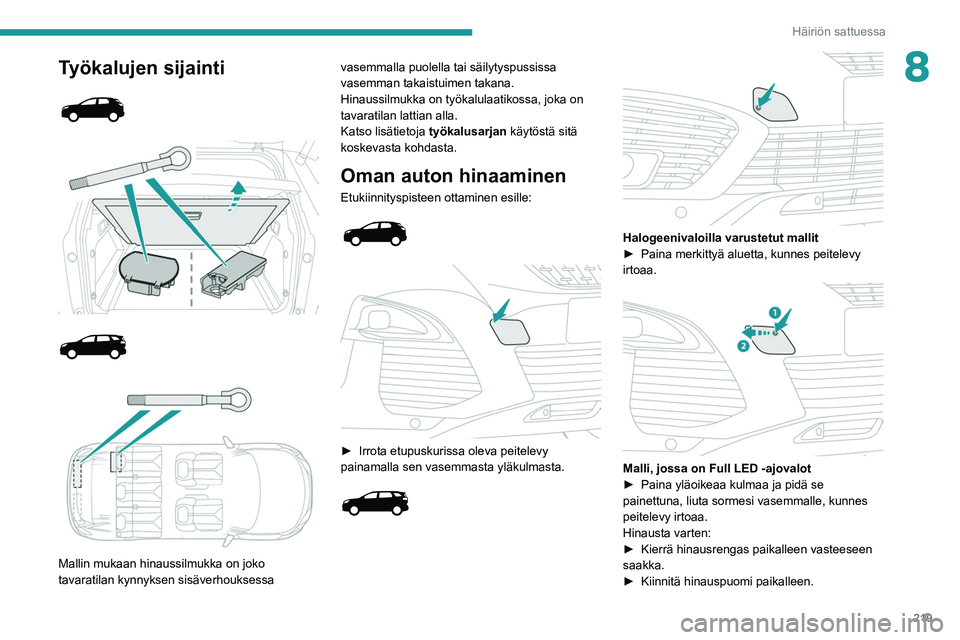

8Työkalujen sijainti







Mallin mukaan hinaussilmukka on joko
tavaratilan kynnyksen sisäverhouksessa vasemmalla puolella tai säilytyspussissa
vasemman takaistuimen takana.
Hinaussilmukka on työkalulaatikossa, joka on
tavaratilan lattian alla.
Katso lisätietoja
työkalusarjan käytöstä sitä
koskevasta kohdasta.
Oman auton hinaaminen
Etukiinnityspisteen ottaminen esille:



►  Irrota etupuskurissa oleva peitelevy painamalla sen vasemmasta yläkulmasta.



Halogeenivaloilla varustetut mallit
►  Paina   merkittyä   aluetta,   kunnes   peitelevy  
irtoaa.

Malli, jossa on Full LED -ajovalot
►  Paina   yläoikeaa   kulmaa   ja   pidä   se  
painettuna, liuta sormesi vasemmalle, kunnes
peitelevy irtoaa.
Hinausta varten:
► 

Kierrä   hinausrengas   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.

220
Häiriön sattuessa

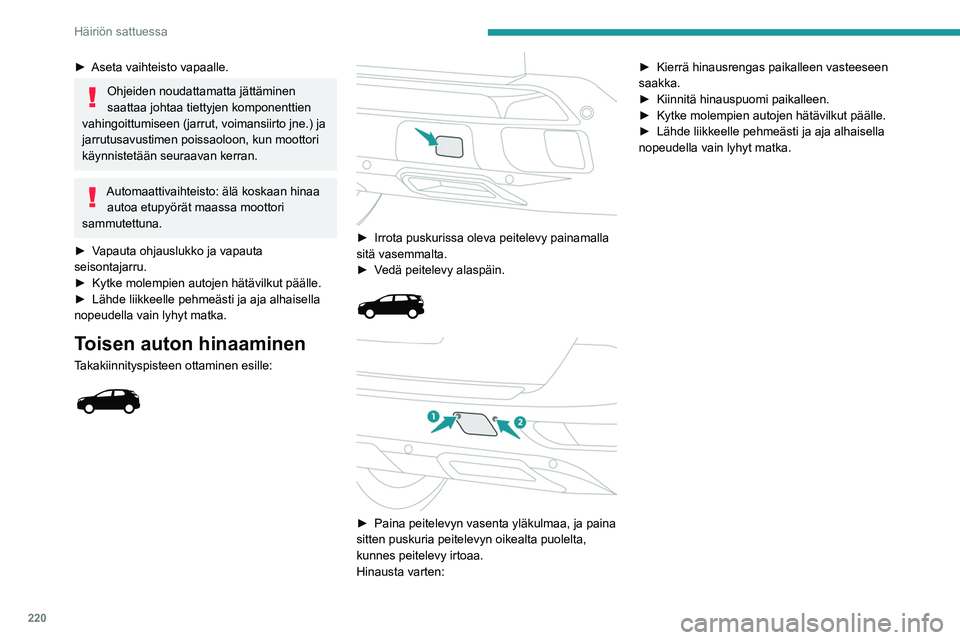

►  Aseta vaihteisto vapaalle.
Ohjeiden noudattamatta jättäminen
saattaa johtaa tiettyjen komponenttien
vahingoittumiseen (jarrut, voimansiirto jne.) ja
jarrutusavustimen poissaoloon, kun moottori
käynnistetään seuraavan kerran.
Automaattivaihteisto: älä koskaan hinaa autoa etupyörät maassa moottori
sammutettuna.
►  Vapauta
  ohjauslukko   ja   vapauta  
seisontajarru.
► 

Kytke   molempien   autojen   hätävilkut   päälle.
►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.
Toisen auton hinaaminen
Takakiinnityspisteen ottaminen esille:



►  Irrota puskurissa oleva peitelevy painamalla sitä vasemmalta.
►  Vedä   peitelevy   alaspäin.




►  Paina peitelevyn vasenta yläkulmaa, ja paina sitten puskuria peitelevyn oikealta puolelta,
kunnes peitelevy irtoaa.
Hinausta varten: ► 
Kierrä   hinausrengas   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Kytke   molempien   autojen   hätävilkut   päälle.
►  Lähde   liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.

221

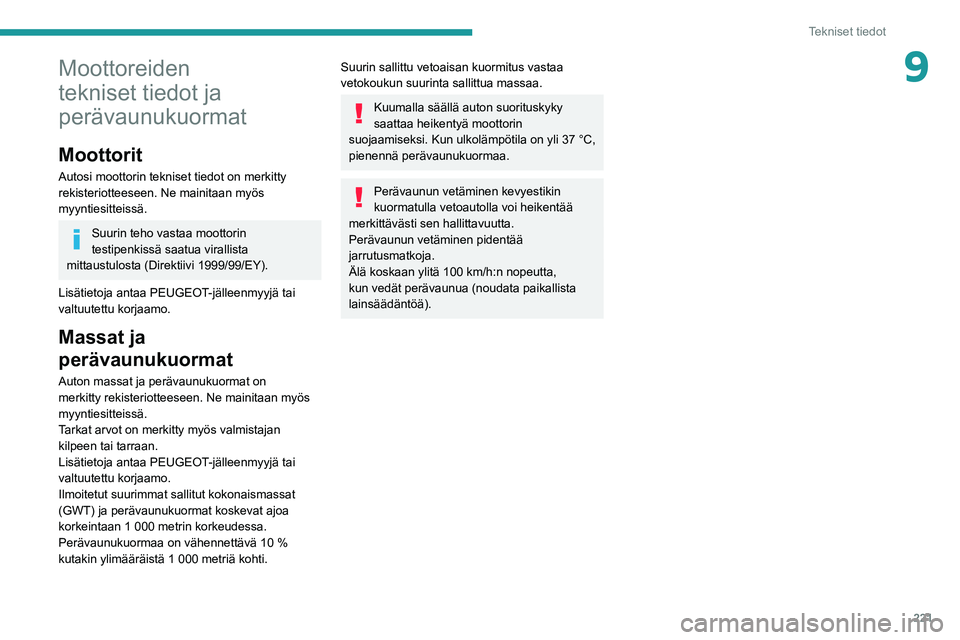

Tekniset tiedot
9Moottoreiden
tekniset tiedot ja
perävaunukuormat
Moottorit
Autosi moottorin tekniset tiedot on merkitty
rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Suurin teho vastaa moottorin
testipenkissä saatua virallista
mittaustulosta
  (Direktiivi   1999/99/EY).
Lisätietoja antaa PEUGEOT-jälleenmyyjä tai
valtuutettu korjaamo.
Massat ja
perävaunukuormat
Auton massat ja perävaunukuormat on
merkitty rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Tarkat arvot on merkitty myös valmistajan
kilpeen tai tarraan.
Lisätietoja antaa PEUGEOT-jälleenmyyjä tai
valtuutettu korjaamo.
Ilmoitetut suurimmat sallitut kokonaismassat
(GWT) ja perävaunukuormat koskevat ajoa
korkeintaan 1 000 metrin korkeudessa.
Perävaunukuormaa on vähennettävä 10
%
kutakin ylimääräistä 1 000 metriä kohti.
Suurin sallittu vetoaisan kuormitus vastaa
vetokoukun suurinta sallittua massaa.
Kuumalla säällä auton suorituskyky
saattaa heikentyä moottorin
suojaamiseksi.
 
Kun
 
ulkolämpötila
  on  
yli
 
37
 
°C,
 
pienennä perävaunukuormaa.
Perävaunun vetäminen kevyestikin
kuormatulla vetoautolla voi heikentää
merkittävästi sen hallittavuutta.
Perävaunun vetäminen pidentää
jarrutusmatkoja.
Älä koskaan ylitä 100
km/h:n nopeutta,
kun vedät perävaunua (noudata paikallista
lainsäädäntöä).

222

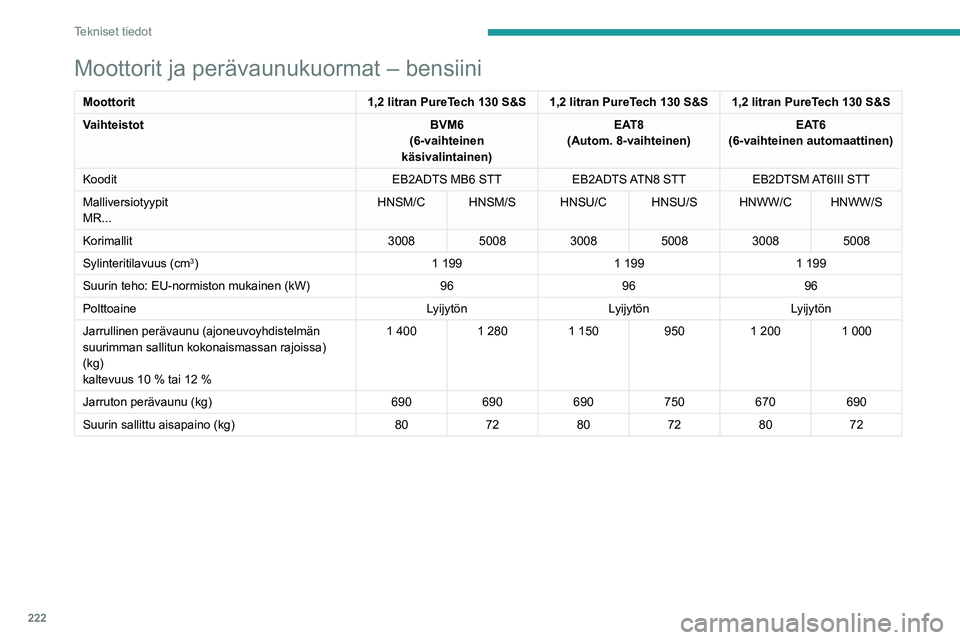

Tekniset tiedot
Moottorit ja perävaunukuormat – bensiini
Moottorit1,2 litran PureTech 130 S&S 1,2 litran PureTech 130 S&S 1,2 litran PureTech 130 S&S
Vaihteistot BVM6
(6-vaihteinen
käsivalintainen) EAT8
(Autom. 8-vaihteinen) EAT6
(6-vaihteinen automaattinen)
Koodit EB2ADTS MB6 STTEB2ADTS ATN8 STT EB2DTSM AT6III STT
Malliversiotyypit
MR... HNSM/C HNSM/S HNSU/C HNSU/S HNWW/C HNWW/S
Korimallit 300850083008500830085008
Sylinteritilavuus (cm
3) 1   1991   1991   199
Suurin teho: EU-normiston mukainen (kW) 969696
Polttoaine LyijytönLyijytönLyijytön
Jarrullinen perävaunu (ajoneuvoyhdistelmän
suurimman sallitun kokonaismassan rajoissa)
(kg)
kaltevuus 10 % tai 12 % 1 400
1 2801
1509501
2001
000
Jarruton perävaunu (kg) 690690690750670690
Suurin sallittu aisapaino (kg) 807280728072
