2020 PEUGEOT 5008 Návod na použití (in Czech)

191
Praktické informace

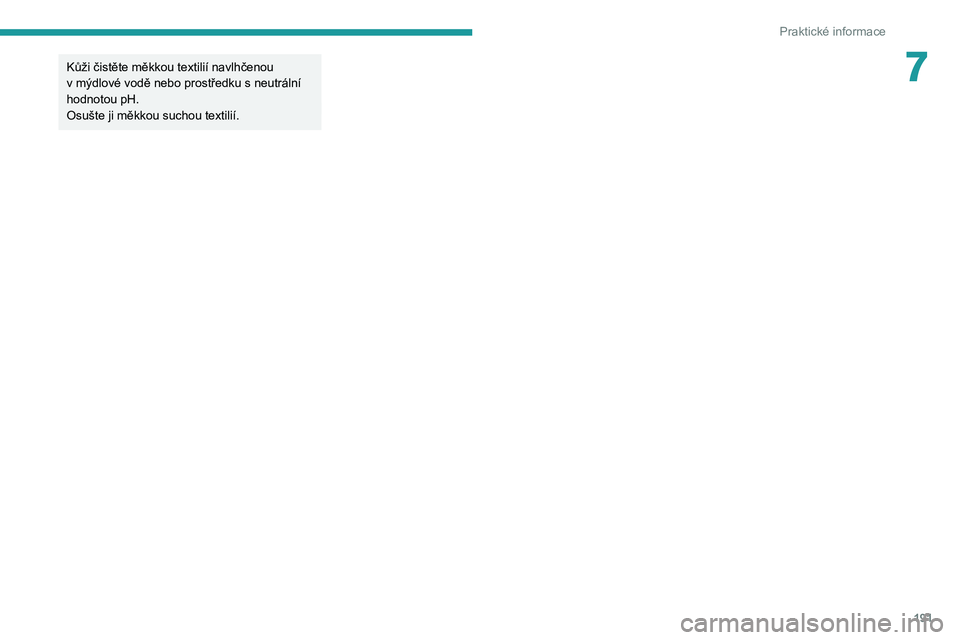

7Kůži čistěte měkkou textilií navlhčenou
v mýdlové vodě nebo prostředku s neutrální
hodnotou pH.
Osušte ji měkkou suchou textilií.

192
V případě nepojízdnosti
Výstražný trojúhelník
Z bezpečnostních důvodů před vystoupením
z vozidla (za účelem rozložení a umístění
výstražného trojúhelníku) zapněte výstražná
světla a oblékněte si reflexní vestu.
Úložná schránka

Výstražný trojúhelník se nachází v úložném
prostoru ve vnitřním obložení zadních
výklopných dveří.
►

Po otevření zadních výklopných dveří
uvolněte kryt otočením šroubu o čtvrt otáčky
doleva.
Složení a umístění
trojúhelníku


Pro verze vybavené trojúhelníkem z výroby viz
ilustraci výše.
U ostatních verzí se řiďte pokyny pro montáž
dodanými spolu s trojúhelníkem.
►

Umístěte výstražný trojúhelník za vozidlo a
dodržujte přitom místně platné předpisy

.
Úplné vyčerpání paliva
(vznětový motor)
U vznětových motorů musí být při úplném
vyčerpání paliva znovu naplněn palivový okruh.
Než začnete palivový okruh naplňovat, je
nezbytné nalít do palivové nádrže alespoň 5
litrů
nafty.
Další informace o doplňování paliva
a ochraně proti záměně paliva
(vznětové motory) jsou uvedeny
v příslušném oddílu.
U jiných verzí než BlueHDi se součásti
palivového okruhu nacházejí v motorovém
prostoru pod snímatelným krytem.
Více informací o motorovém prostoru,
zejména o umístění těchto součástí pod
kapotou, najdete v
příslušném oddílu.
Motory 1.5 BlueHDi
► Zapněte zapalování (bez nastartování
motoru).
►

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
►

Zapněte startér a
spusťte motor.
Jestliže se motor nerozběhne na první pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Motory 2.0 BlueHDi
► Zapněte zapalování (bez nastartování
motoru).
►

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
►

Opakujte postup 10x.
►


Zapněte startér a
spusťte motor.
Jestliže se motor nerozběhne na první pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Motory 2.0 HDi
► Otevřete kapotu, v případě potřeby odklopte
kryt motoru, abyste získali přístup k plnicímu
čerpadlu.
► Povolte odvzdušňovací šroub.
► Plnicím čerpadlem pumpujte, dokud
se v průhledné trubičce neobjeví palivo.
► Utáhněte odvzdušňovací šroub jako předtím.
► Aktivujte startér a držte klíč otočený až do
chvíle, kdy se motor spustí (v případě, že motor
nenastartuje na první pokus, vyčkejte přibližně
15 s a poté postup zopakujte).
► Pokud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím čerpadlem
a poté zopakujte pokus o spuštění motoru.
► Nasaďte zpět kryt motoru, zajistěte jej
a zavřete kapotu.
Sada nářadí
Sada nástrojů dodaných s vozidlem.
Obsah sady závisí na výbavě vozidla:
– Sada pro dočasnou opravu pneumatiky.
– Rezervní kolo.
Přístup k nářadí

193
V případě nepojízdnosti
8Motory 2.0 HDi
► Otevřete kapotu, v případě potřeby odklopte
kryt motoru, abyste získali přístup k plnicímu
čerpadlu.
►

Povolte odvzdušňovací šroub.
► Plnicím čerpadle m pumpujte, dokud
se v průhledné trubičce neobjeví palivo.
►

Utáhněte odvzdušňovací šroub jako předtím.
►


Aktivujte startér a
držte klíč otočený až do
chvíle, kdy se motor spustí (v
případě, že motor
nenastartuje na první pokus, vyčkejte přibližně
15

s a

poté postup zopakujte).
►

Pokud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím čerpadlem
a


poté zopakujte pokus o spuštění motoru.
►

Nasaďte zpět kryt motoru, zajistěte jej
a


zavřete kapotu.
Sada nářadí
Sada nástrojů dodaných s vozidlem.
Obsah sady závisí na výbavě vozidla:
–
Sada pro dočasnou opravu pneumatiky
.
–

Rezervní kolo.
Přístup k nářadí



Sada nářadí je uložena pod podlážkou
zavazadlového prostoru.
Přístup získáte takto:
►
Otevřete zavazadlový prostor
.
►

Umístěte pohyblivou podlahu zavazadlového
prostoru do horní polohy

.
►

Nadzvedněte podlahu nad dvě zasouvací
zarážky

.
►

Podlahu položte na tyto dvě zarážky
, aby
zůstala ve zvednuté poloze.
Se sadou pro dočasnou opravu
pneumatiky


► Uvolněte dva úchyty a otevřete kryt.
S rezervním kolem

► Uvolněte úložnou schránku přitažením
směrem nahoru.
►

Uvolněte dva úchyty a otevřete kryt.

194
V případě nepojízdnosti

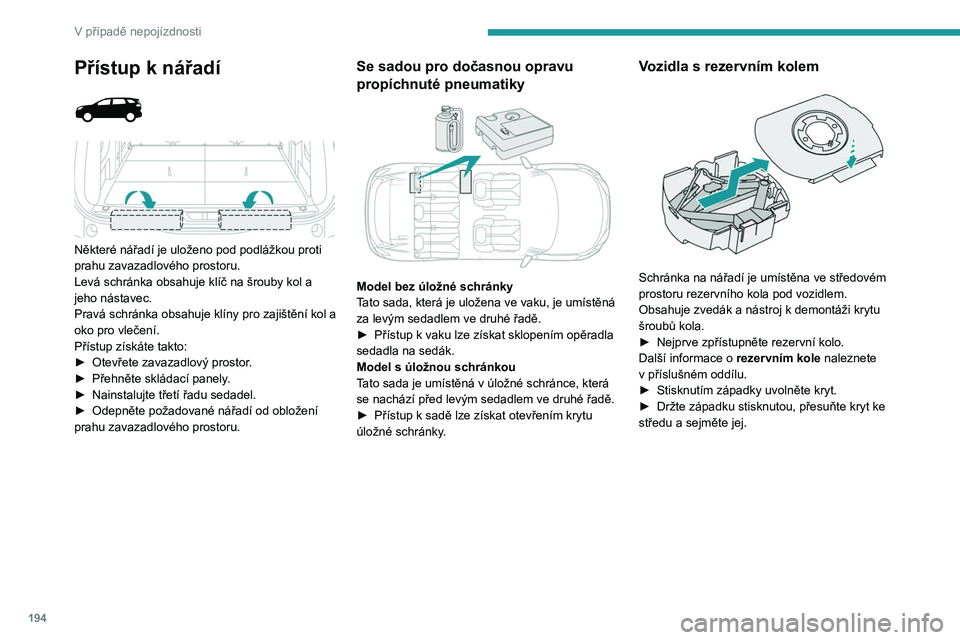

Přístup k nářadí



Některé nářadí je uloženo pod podlážkou proti
prahu zavazadlového prostoru.
Levá schránka obsahuje klíč na šrouby kol a
jeho nástavec.
Pravá schránka obsahuje klíny pro zajištění kol a
oko pro vlečení.
Přístup získáte takto:
►
Otevřete zavazadlový prostor
.
►

Přehněte skládací panely
.
►

Nainstalujte třetí řadu sedadel.
►


Odepněte požadované nářadí od obložení
prahu zavazadlového prostoru.
Se sadou pro dočasnou opravu
propíchnuté pneumatiky


Model bez úložné schránky
Tato sada, která je uložena ve vaku, je umístěná
za levým sedadlem ve druhé řadě.
►

Přístup k vaku lze získat sklopením opěradla
sedadla na sedák.
Model s úložnou schránkou
T

ato sada je umístěná v úložné schránce, která
se nachází před levým sedadlem ve druhé řadě.
►

Přístup k sadě lze získat otevřením krytu
úložné schránky

.
Vozidla s rezervním kolem

Schránka na nářadí je umístěna ve středovém
prostoru rezervního kola pod vozidlem.
Obsahuje zvedák a nástroj k demontáži krytu
šroubů kola.
►
Nejprve zpřístupněte rezervní kolo.
Další informace o rezervním kole

naleznete
v
příslušném oddílu.
►

Stisknutím západky uvolněte kryt.
►


Držte západku stisknutou, přesuňte kryt ke
středu a sejměte jej.
Seznam nářadí

1. Klíny pro zajištění zaparkovaného vozidla
(podle výbavy)
2. Nástrčný klíč pro bezpečnostní šrouby
kol (umístěný v odkládací skříňce) (podle
výbavy)
Slouží jako adaptér na klíč pro demontáž kola
a je určen k vyšroubování speciálních šroubů
ochrany proti odcizení kola.
3. Snímatelné oko pro vlečení
Další informace o vlečení vozidla a používání
snímatelného oka pro vlečení naleznete
v příslušném oddílu.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky
Sada 1

195
V případě nepojízdnosti
8Seznam nářadí

1.Klíny pro zajištění zaparkovaného vozidla
(podle výbavy)
2. Nástrčný klíč pro bezpečnostní šrouby
kol (umístěný v odkládací skříňce) (podle
výbavy)
Slouží jako adaptér na klíč pro demontáž kola
a
je určen k vyšroubování speciálních šroubů
ochrany proti odcizení kola.
3. Snímatelné oko pro vlečení
Další informace o vlečení vozidla a
používání
snímatelného oka pro vlečení naleznete
v
příslušném oddílu.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky
Sada 1

Sada 2

4. 12V kompresor se zásobníkem těsnicí
hmoty a samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Další informace o sadě pro dočasnou opravu
pneumatiky naleznete v
příslušném oddílu.
Vozidla s rezervním kolem

5.Klíč na šrouby kol
Umožňuje demontovat kryt náboje a
upevňovací šrouby kola.
6. Zvedák s
integrovanou klikou
Používá se ke zvedání vozidla.
7. Nástroj k

demontáži
krytek šroubů kola (podle
výbavy)
Slouží k
demontáži ozdobných krytek hlav
šroubů hliníkových kol.
8.


Nástavec na klíč
Slouží k povolování/utahování matice na
zajišťovacím kabelu rezervního kola.
Další informace o rezervním kole naleznete
v

příslušném oddílu.

196
V případě nepojízdnosti
Toto nářadí je určeno konkrétně pro vaše vozidlo a dle výbavy vozidla se může
lišit.
Nepoužívejte je k
jiným účelům.
Zvedák smí být používán pouze
k výměně kola s poškozenou
pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s
vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na servis sítě
PEUGEOT nebo na jiný kvalifikovaný servis,
aby vám dodal správný zvedák schválený
výrobcem.
Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o
strojních
zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Sada pro dočasnou
opravu pneumatiky
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Postup opravy
Neodstraňujte žádné cizí předměty (např.
hřebík či šroub), které se zasekly do
pneumatiky.
►

Zaparkujte vozidlo, aniž byste omezovali
silniční provoz, a zatáhněte parkovací brzdu.
►


Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta atd.)
v


souladu s platnými předpisy v zemi, ve které
řídíte.
►

V

ypněte zapalování.
Připojení 1. sady

► Rozviňte hadici složenou pod kompresorem.

► Připojte hadici kompresoru k láhvi s těsnicím
tmelem.


► Otočte láhev s těsnicím tmelem a upevněte ji
do výřezu kompresoru.
►

Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Připojte hadičku z láhve s těsnicím tmelem
k ventilku opravované pneumatiky a řádně
utáhněte.

197
V případě nepojízdnosti
8Připojení 2. sady

► Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Připojte hadici z láhve s těsnicím tmelem
k ventilku opravované pneumatiky a řádně
utáhněte.
►

Připojte hadici z
kompresoru k láhvi
s
těsnicím tmelem.
Oprava pneumatiky
► Ověřte, že je vypínač kompresoru v poloze
„O“.
►

Plně rozviňte elektrický kabel složený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
K napájení kompresoru lze používat
pouze 12V zásuvky v
přední části
vozidla a v
zavazadlovém prostoru.
12V zásuvka v
zadní části středové konzoly
není k
tomuto účelu vhodná.
► Přilepte nálepku nejvyšší
dovolené rychlosti.
Pro připomenutí dočasného použití kola
musí být uvnitř vozidla v blízkosti řidiče
přilepena nálepka nejvyšší dovolené rychlosti.
Na tomto štítku je uveden tlak vzduchu
v pneumatikách.


► Zapněte zapalování.

► Přepnutím vypínače do polohy „ I “ zapněte
kompresor, dokud tlak vzduchu v pneumatice
nedosáhne 2
barů. Těsnicí tmel je do
pneumatiky vstřikován pod tlakem; během tohoto
úkonu neodpojujte hadici od ventilku (riziko
uvolnění tlaku a potřísnění).
Nepodaří-li se do přibližně 7 minut
dosáhnout tlaku 2 barů, nelze
pneumatiku opravit; obraťte se na dealera
PEUGEOT či kvalifikovaný servis.
►

Přepněte vypínač do polohy „ O

“.
►

Odpojte elektrickou zástrčku kabelu
kompresoru z

12V zásuvky vozidla.
►

Demontujte sadu.
►


V

raťte čepičku na ventilek.
►

Odeberte a uložte láhev s
těsnicím tmelem.
Těsnicí tmel je v případě spolknutí
jedovatý a způsobuje podráždění očí.
T
ento přípravek uchovávejte mimo dosah
dětí.
Datum spotřeby kapaliny je uvedeno na láhvi.
Po použití láhev nevyhazujte do běžného
odpadu, ale předejte ji prodejci PEUGEOT či
autorizovanému sběrnému dvoru.
Nezapomeňte si obstarat novou láhev
s

těsnicím tmelem od dealera PEUGEOT či
kvalifikovaného servisu.

198
V případě nepojízdnosti

► Okamžitě najeďte přibližně 5 kilometrů
sníženou rychlostí (mezi 20 a 60 km/h), aby
došlo k
utěsnění defektu.
►

Zastavte a zkontrolujte opravu i tlak
v

pneumatice pomocí sady.
S pneumatikou opravenou pomocí této
sady nepřekračujte rychlost 80 km/h a
nenajeďte více než 200
km.
Nechte pneumatiku vyměnit prodejcem
PEUGEOT či kvalifikovaným servisem.
Kontrola tlaku v
pneumatikách a
příležitostné dohuštění
Kompresor lze bez vstřikování vyplňujícího
přípravku použít pro kontrolu tlaku v
pneumatikách a v případě potřeby k jejich
dohuštění.
►

Sejměte čepičku ventilku pneumatiky a
uložte
ji na čisté místo.
►

Rozviňte hadici uloženou pod kompresorem.
► Našroubujte hadici na ventilek a pevně
utáhněte.
►

Zkontrolujte, zda je spínač kompresoru
přepnutý do polohy O

.
►

Úplně rozviňte elektrický kabel uložený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
►


Zapněte zapalování.
K napájení kompresoru se mohou
používat pouze 12V zásuvky v přední
části vozidla a v zavazadlovém prostoru.
12V zásuvka nacházející se v zadní části
středové konzoly není k tomuto účelu vhodná.
Na tomto štítku je uveden tlak vzduchu
v pneumatikách.


► Zapněte kompresor přepnutím spínače
do polohy I
a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k ventilku.
Pokud se vám do 7 minut nepodaří
dosáhnout tlaku 2 barů, je pneumatika
zřejmě poškozená. Požádejte o pomoc
dealera PEUGEOT nebo kvalifikovaný servis.
► Po dosažení požadovaného tlaku přepněte
spínač do polohy O
.
►

Demontujte sadu a
uložte ji.
►

V
raťte čepičku na ventilek.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Přístup k rezervnímu kolu



Rezervní kolo je uloženo v zavazadlovém
prostoru pod podlahou.
Před přístupem k rezervnímu kolu nejprve
nahlédněte do kapitoly Sada nářadí.
V závislosti na verzi může být rezervní
kolo plnohodnotné plechové či slitinové.
V některých zemích jde o „dojezdové“ kolo.
Vyjmutí kola

► Vyšroubujte centrální matici.
► Vyjměte upevňovací zařízení (matici a šroub).
► Zvedněte rezervní kolo vzadu směrem k
sobě.
► Vyjměte kolo ze zavazadlového prostoru.
