2020 PEUGEOT 5008 dojezd

8
Ekologicko-ekonomický způsob jízdy
Optimalizace dojezdové vzdálenosti
(hybridní vozidla)
Vozidlo zapojte co nejdříve.
Plynulou jízdou a stálou rychlostí preferujte zónu
ECO v ukazateli výkonu.
Co nejlépe očekávejte zpomalení a pokud
možno upřednostňujte zpomalení pomocí
rekuperačního brzdění (ukazatel výkonu v
zóně
CHARGE).
Když je aktivována navigace GPS, vyberte režim
HYBRID pro optimalizaci spotřeby elektrické
energie.

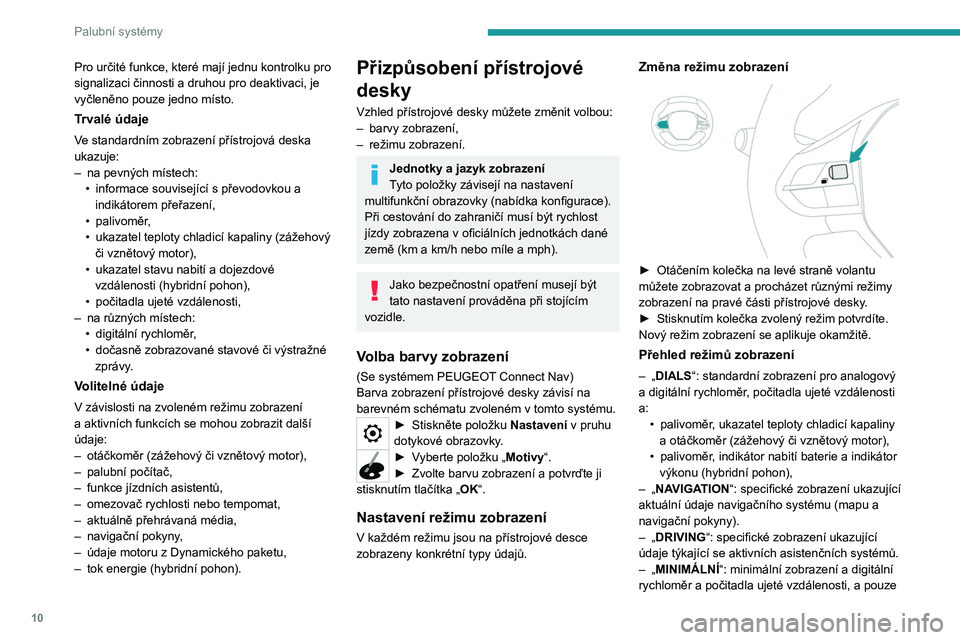

10
Palubní systémy
Pro určité funkce, které mají jednu kontrolku pro
signalizaci činnosti a druhou pro deaktivaci, je
vyčleněno pouze jedno místo.
Trvalé údaje
Ve standardním zobrazení přístrojová deska
ukazuje:
–
na pevných místech:
•


informace související s převodovkou a
indikátorem přeřazení,
•


palivoměr
,
•

ukazatel teploty chladicí kapaliny (zážehový
či vznětový motor),
•


ukazatel stavu nabití a dojezdové
vzdálenosti (hybridní pohon),
•


počitadla ujeté vzdálenosti,
–


na různých místech:
•


digitální rychloměr
,
•

dočasně zobrazované stavové či výstražné
zprávy

.
Volitelné údaje
V závislosti na zvoleném režimu zobrazení
a aktivních funkcích se mohou zobrazit další
údaje:
–

otáčkoměr (zážehový či vznětový motor),
–


palubní počítač,
–


funkce jízdních asistentů,
–


omezovač rychlosti nebo tempomat,
–


aktuálně přehrávaná média,
–


navigační pokyny
,
–

údaje motoru z
Dynamického paketu,
–

tok energie (hybridní pohon).
Přizpůsobení přístrojové
desky
Vzhled přístrojové desky můžete změnit volbou:
– barvy zobrazení,
–

režimu zobrazení.
Jednotky a jazyk zobrazení
Tyto položky závisejí na nastavení
multifunkční obrazovky (nabídka konfigurace).
Při cestování do zahraničí musí být rychlost
jízdy zobrazena v
oficiálních jednotkách dané
země (km a km/h nebo míle a mph).
Jako bezpečnostní opatření musejí být
tato nastavení prováděna při stojícím
vozidle.
Volba barvy zobrazení
(Se systémem PEUGEOT Connect Nav)
Barva zobrazení přístrojové desky závisí na
barevném schématu zvoleném v
tomto systému.
► Stiskněte položku Nastavení v pruhu
dotykové obrazovky.
► Vyberte položku „Motivy“.
► Zvolte barvu zobrazení a potvrďte ji
stisknutím tlačítka „
OK“.
Nastavení režimu zobrazení
V každém režimu jsou na přístrojové desce
zobrazeny konkrétní typy údajů.
Změna režimu zobrazení

► Otáčením kolečka na levé straně volantu
můžete zobrazovat a procházet různými režimy
zobrazení na pravé části přístrojové desky
.
►

Stisknutím kolečka zvolený režim potvrdíte.
Nový režim zobrazení se aplikuje okamžitě.
Přehled režimů zobrazení
– „ DIALS“: standardní zobrazení pro analogový
a digitální rychloměr, počitadla ujeté vzdálenosti
a: •

palivoměr
, ukazatel teploty chladicí kapaliny
a otáčkoměr (zážehový či vznětový motor),
•

palivoměr
, indikátor nabití baterie a indikátor
výkonu (hybridní pohon),
–

„
NAVIGATION“: specifické zobrazení ukazující
aktuální údaje navigačního systému (mapu a
navigační pokyny).
–

„
DRIVING“: specifické zobrazení ukazující
údaje týkající se aktivních asistenčních systémů.
–

„
MINIMÁLNÍ“: minimální zobrazení a digitální
rychloměr a počitadla ujeté vzdálenosti, a pouze

13
Palubní systémy
1Nepřetržité svícení doprovázené
zobrazením hlášení.
Byla detekována některá ze závažných poruch,
pro které není vyhrazena žádná specifická
kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce, poté
proveďte postup (3).
Trvale svítí, doprovázeno zobrazeným hlášením „Závada parkovací brzdy“.
Automatické uvolnění elektrické parkovací brzdy
není k dispozici.
Proveďte (2).
Výstražná kontrolka údržby svítí;
klíč symbolizující údržbu bliká, pak
svítí.
Došlo k

překročení intervalu pravidelné údržby.
Co nejdříve nechte provést údržbu vozidla.
Pouze u vznětových motorů BlueHDi.
Předehřívání motoru (vznětový motor)Dočasně svítí
(max. přibližně 30 sekund za velmi
mrazivého počasí).
Při zapnutí zapalování, je-li to potřeba kvůli
mrazivému počasí a nízké teplotě motoru.
Před startováním počkejte, dokud výstražná
kontrolka nezhasne.
Po zhasnutí výstražné kontrolky dojde ihned ke
startování, pokud sešlápnete a podržíte:
–

spojkový pedál u manuální převodovky
,
–

brzdový pedál u automatické převodovky
.
Pokud motor nenastartuje, proveďte znovu úkon
startování motoru a přitom držte nohu na pedálu.
Nízká hladina palivaNepřetržité svícení společně s červeně
rozsvícenou kontrolkou rezervy ,
doprovázené zvukovým signálem a
hlášením.
Při prvním rozsvícení zbývá v
nádrži ještě
přibližně 6
litrů paliva (rezerva).
Dokud hladinu paliva nedoplníte, bude se toto
výstražné upozornění opakovat při každém
zapnutí zapalování a se zvýšenou frekvencí,
jakmile se hladina paliva přiblíží k nule.
Co nejdříve doplňte palivo, aby nedošlo k
jeho
úplnému vyčerpání.
Nikdy nepokračujte v
jízdě až do úplného
vyprázdnění nádrže, mohlo by dojít k
poškození
systému řízení emisí a
vstřikovacího systému.
Systém automatické diagnostiky motoruBliká.
Došlo k závadě řídicího systému motoru.
Existuje riziko zničení katalyzátoru.
Musíte provést postup (2).
Svítí.
Došlo k závadě systému řízení emisí.
Výstražná kontrolka by měla zhasnout po
nastartování motoru.
Ihned proveďte postup (3).
AdBlue® (BlueHDi)Svítí přibl. 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.
Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.
Ihned doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování
startování.
Nádrž na kapalinu AdBlue
® je prázdná:
předpisový imobilizér zablokoval startování
motoru.
Před dalším startováním motoru doplňte
kapalinu AdBlue
® nebo proveďte postup (2).
Nyní musíte doplnit alespoň 5 litrů kapaliny
AdBlue
® do její nádrže.
Systém řízení emisí SCR (BlueHDi)Svítí při zapnutí zapalování
spolu se zvukovým
signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká výstražná kontrolka
AdBlue® při zapnutí

14
Palubní systémy
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje
dojezdovou vzdálenost.
V závislosti na zobrazené zprávě může být
s
motorem najeto až 1 100 km předtím, než se
zaktivuje jeho imobilizér.
Neprodleně proveďte postup (3), aby nedošlo
k
blokaci startování.
Bliká výstražná kontrolka
AdBlue® při zapnutí
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje
zablokování startování.
Imobilizér motoru blokuje další startování motoru
(při překročení povoleného jízdního limitu po
potvrzení závady v

systému řízení emisí).
Pro nastartování motoru proveďte postup (2).
Deaktivace automatických funkcí (u
elektrické parkovací brzdy)
Svítí.
Funkce „automatické zatažení” (po
vypnutí motoru) a „automatické uvolnění” jsou
deaktivovány.
Pokud již automatické zatažení / uvolnění není
možné:
►

Nastartujte motor
.
►

Zatáhněte parkovací brzdu ovládací pákou.
►


Dejte nohu zcela mimo brzdový pedál.
►


Podržte ovládací páku stisknutou ve směru
uvolnění po dobu 10 až 15

sekund.
►

Uvolněte ovládací páku. ►


Sešlápněte a podržte brzdový pedál.
►

Podržte ovládací páku ve směru „zatažení“
po dobu 2
sekund.
►
Uvolněte ovládací páku a brzdový pedál.
Porucha (s elektrickou parkovací brzdou)Svítí spolu se zprávou „Porucha
parkovací brzdy“.
Vozidlo nelze znehybnit se spuštěným motorem.
Nefungují-li příkazy ručního zatažení a uvolnění,
je vadná ovládací páka elektrické parkovací
brzdy.
Po celou dobu musejí být používány automatické
funkce, které se v
případě poruchy ovládací páky
znovu automaticky zaktivují.
Proveďte postup (2).
Svítí spolu se zprávou
„Porucha parkovací brzdy“.
Parkovací brzda je vadná: nemusejí fungovat
ruční ani automatické funkce.
Zajištění vozidla při zastavení či stání:
►

Zatáhněte a podržte ovládací páku přibl. 7
až 15


sekund, dokud se nerozsvítí kontrolka na
přístrojové desce.
Zajištění vozidla, když tento postup nefunguje:
►

Zaparkujte na vodorovné ploše.
►


U manuální převodovky zařaďte převodový
stupeň.
►


U automatické převodovky zvolte režim P

a
pak umístěte s

vozidlem dodané klíny pod jedno
z

kol.
Pak proveďte postup (2).
BrzděníNepřerušované rozsvícení.
Byla zjištěna méně významná porucha
brzdového systému.
Jeďte opatrně.
Proveďte (3).
Upozorňující zvuk pro chodce (hybridní
pohon)
Svítí.
Zjištěna závada klaksonu.
Proveďte postup (3).
Distance Alert / Aktivní bezpečnostní
brzda
Nepřetržitý svit doprovázený zobrazením
hlášení.
Systém byl deaktivován prostřednictvím nabídky
konfigurace vozidla.
Blikání.
Systém se aktivuje a krátce přibrzdí,
aby snížil rychlost čelního nárazu do vozidla
jedoucího vpředu.
Nepřetržité svícení doprovázené
hlášením a zvukovým signálem.
Došlo k
poruše systému.
Proveďte (3).
Svítí.
Došlo k poruše systému.
Pokud se po vypnutí a opětovném nastartování
motoru rozsvítí tyto výstražné kontrolky, proveďte
postup (3).

17
Palubní systémy
1Modré výstražné kontrolky
Dálková světla
Trvale svítí.Světla jsou zapnuta.
Černé/bílé výstražné kontrolky
Automatická převodovka nebo elektrická
automatická převodovka (e-EAT8)
(hybridní pohon)
Svítí.
Automatická převodovka je zamknutá.
Pro její odemknutí musíte stisknout tlačítko
Unlock (odemknutí).
Funkce eSave (hybridní pohon)Svítí spolu s vyhrazenou elektrickou
dojezdovou vzdáleností.
Funkce eSave je aktivována.
Ukazatele
Ukazatel údržby
Údaj údržby se vyjadřuje vzdáleností (km nebo
míle) a časem (měsíce nebo dny).
Výstraha je dána po dosažení kterékoli z hodnot.
Na přístrojové desce se zobrazí informace
údržby. Podle verze vozidla:
–

Ukazatel počtu ujetých km zobrazuje zbývající
vzdálenost, kterou je ještě možné ujet do příští
plánované servisní prohlídky nebo vzdálenost
ujetou od předchozí

plánované servisní prohlídky
se znaménkem „-“ na začátku.
– Zobrazuje se výstražné hlášení udávající
zbývající vzdálenost, kterou je ještě možno ujet
do příští plánované servisní prohlídky
, a rovněž
kdy měla být minulá plánovaná prohlídka.
Zobrazovaná hodnota je počítána podle
ujeté vzdálenosti a doby uplynulé od
poslední prohlídky.
Výstraha se může také zobrazovat v
závislosti na blížícím se datu plánované
servisní prohlídky.
Klíč údržbyDočasně se rozsvítí při zapnutí
zapalování.
Do příští plánované servisní prohlídky zbývá
1000 až 3000 km.
Svítí nepřerušovaně, při zapnutí
zapalování.
Do příští plánované prohlídky zbývá méně než
1000

km.
Co nejdříve nechejte provést prohlídku vozidla.
Klíč symbolizující údržbu bliká
Bliká a pak svítí, když je zapnuto
zapalování.
(U vznětových motorů BlueHDi se kombinuje
s

výstražnou kontrolkou údržby.)
Došlo k

překročení intervalu pravidelné údržby.
Pravidelnou údržbu vozidla nechte provést co
nejdříve.
Vynulování ukazatele údržby
Ukazatel údržby se musí po každé údržbě
vynulovat.
Pokud jste provedli údržbu vozidla sami:
►

V
ypněte zapalování.




► Stiskněte a podržte tlačítko na konci
ovladače stěračů.
►

Zapněte zapalování; zobrazí se dočasné
okno a začne odpočítávání.
►


Jakmile na ukazateli svítí =0, uvolněte
tlačítko; symbol klíče zmizí.
Jestliže musíte po této operaci odpojit
akumulátor vozidla, nejprve vozidlo
zamkněte a
vyčkejte alespoň 5 minut, aby
bylo vynulování ukazatele zaregistrováno.
Připomenutí informací o servisní
prohlídce
Informace o naplánované servisní prohlídce si
můžete zobrazit kdykoli.

18
Palubní systémy
► Stiskněte tlačítko nulování denního počitadla
ujeté vzdálenosti.
Na několik sekund se zobrazí informace o
lhůtě
prohlídky, poté zmizí.
Ukazatel hladiny
motorového oleje
(V závislosti na verzi.)
U verzí vybavených elektrickým ukazatelem se
po zapnutí zapalování na přístrojové desce na
několik sekund zobrazí stav hladiny motorového
oleje (po zobrazení údajů o údržbě) ve tvaru
zpráv
.
Odečtená hladina bude správná pouze
v případě, že vozidlo stálo ve vodorovné
poloze a motor byl vypnutý déle než 30
minut.
Nesprávná hladina oleje
To je indikováno zprávou „Nesprávná hladina
oleje“ na přístrojové desce spolu s rozsvícením
výstražné kontrolky údržby a zvukovým
signálem.
Je-li nízká hladina oleje ověřena pomocí měrky,
musí být olej doplněn, aby nedošlo k
poškození
motoru.
Více informací o kontrole hladin viz příslušná
kapitola.
Závada ukazatele
To je indikováno zprávou „ Neplatné měření
hladiny oleje “ na přístrojové desce.
Obraťte se na prodejce PEUGEOT nebo
kvalifikovaný servis.
V případě závady elektrického ukazatele
již není hladina oleje v motoru sledována.
Je-li systém vadný, musíte kontrolovat
hladinu oleje v
motoru pomocí ruční měrky
umístěné pod kapotou.
Více informací o kontrole hladin viz
příslušná kapitola.
Ukazatel teploty chladicí
kapaliny


Při běžícím motoru:
– v zóně A je teplota správná;
–

v
zóně B je teplota příliš vysoká; na přístrojové
desce se červeně rozsvítí odpovídající výstražná
kontrolka a středová výstražná kontrolka STOP
spolu se zvukovým signálem a zobrazením
zprávy.
Vozidlo musíte co nejdříve zastavit, jakmile to
je bezpečné.
Před vypnutím motoru několik minut počkejte.
Po vypnutí zapalování opatrně otevřete
kapotu a zkontrolujte hladinu chladicí
kapaliny.
Více informací o kontrole hladin viz
příslušná kapitola.
Ukazatele dojezdové
vzdálenosti (BlueHDi)
AdBlue
®
Dieselové motory BlueHDi jsou vybaveny
zařízením, které připojuje systém SCR (Selective
Catalytic Reduction) a filtr pevných částic (DPF)
pro ošetření výfukových plynů. Nefungují bez
tekutého aditiva AdBlue
®.
Jakmile poklesne množství aditiva AdBlue®
v

nádrži na úroveň rezervy (mezi 2

400 a 0
km)
nebo je zjištěna porucha fungování systému
pro odstraňování emisí škodlivin SCR, začne
ukazatel po zapnutí zapalování zobrazovat
informaci o odhadované vzdálenosti, kterou
bude ještě možno ujet před zablokováním
startování motoru.
Zařízení bránící nastartování motoru,
které je požadováno příslušnými
předpisy, se aktivuje automaticky, jakmile je
nádrž na AdBlue
® prázdná. Motor není dále

19
Palubní systémy
1možné nastartovat, dokud není doplněna
minimální hladina kapaliny AdBlue®.
Manuální zobrazení dojezdové
vzdálenosti
Když je dojezdová vzdálenost větší než
2 400 km, není zobrazena automaticky.

► Stisknutím tohoto tlačítka dočasně zobrazíte
dojezdovou vzdálenost.
Požadované akce související s
nedostatkem kapaliny AdBlue®
Jakmile je množství kapaliny AdBlue® nižší než
rezerva odpovídající rozsahu 2 400 km, rozsvítí
se následující výstražná kontrolka.
Společně s výstražnými kontrolkami se zobrazují
zprávy, které vás pravidelně upozorňují
na nutnost doplnit, aby nebylo zabráněno
nastartování. Podrobnosti o zobrazených
zprávách uvádí část Výstražné kontrolky.
Více informací o kapalině AdBlue®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné části.
Rozsvícené výstražné kontrolky Akce
Zbývající
rozsah


Doplňte. Mezi 2 400
km a 800
km


Co nejdříve
doplňte
kapalinu. Mezi 800
km a
100
km


Doplnění
je zásadní,
existuje riziko,
že motor
nenastartuje.Mezi 100
km a 0 km


Aby bylo
možné
motor znovu
nastartovat,
je potřeba
doplnit do
nádrže
minimálně
5
litrů aditiva
AdBlue
®. 0 km
Porucha systému řízení emisí SCR
Zjištění poruchy


Je-li zjištěna porucha, tyto
výstražné kontrolky se rozsvítí
spolu se zvukovým signálem
a zprávou „Závada antiemis.
syst.“.
Výstraha se spustí za jízdy, když je tato porucha
zjištěna poprvé, a pak po zapnutí zapalování při
dalších jízdách, dokud příčina poruchy přetrvává.
Jde-li o dočasnou poruchu, výstraha se
již během další jízdy nezobrazí – po
kontrolách automatické diagnostiky u systému
řízení emisí SCR.
Porucha potvrzena během povolené jízdní
fáze (1 100 až 0 km)
Pokud zůstane kontrolka závady po ujetí 50 km
stále rozsvícená, je závada v systému SCR
potvrzena.
Výstražná kontrolka AdBlue bliká a je zobrazena
zpráva „Závada antiemis. syst.: Zákaz startování
za X km“, která udává dojezdovou vzdálenost
v
kilometrech nebo mílích.
Za jízdy se bude zpráva zobrazovat každých
30 sekund. Při zapnutí zapalování se výstraha
opakuje.

20
Palubní systémy
V jízdě můžete pokračovat ještě 1 100 km
(685 mil), než se aktivuje systém bránící
spuštění motoru .
Nechte systém co nejdříve zkontrolovat
prodejcem PEUGEOT nebo
kvalifikovaným servisem.
Zablokované startování
Kdykoli je zapnuto zapalování, zobrazí se zpráva
„Závada antiemis. syst.: Zákaz startování“.
Abyste mohli motor opět nastartovat, obraťte se na prodejce PEUGEOT či
kvalifikovaný servis.
Indikátor výkonu (hybridní
pohon)
Indikátor výkonu umožňuje sledovat energii
spotřebovávanou vozidlem v reálném čase.
Stupnice obsahuje 3
zóny:


POWER Vysoká spotřeba energie pomocí kombinace výkonů zážehového
motoru a elektromotoru(ů)
(v
závislosti na verzi).
Ukazatel se nachází v
této zóně
během fází dynamičtější jízdy, když
jsou požadovány vysoké úrovně
výkonu.
ECO Optimální využití energie (vnitřního
spalování či elektrické).
Ukazatel se nachází v
této zóně
během fází elektrické jízdy a během
fází optimálního využití zážehového
motoru, které lze docílit vhodnou
jízdou.
Indikátor ukazuje prahovou hodnotu
pro opětovné spuštění zážehového
motoru. Řidič proto může zmírnit
svou akceleraci, aby zůstal v
režimu
elektrické jízdy.
CHARGE Rekuperace energie pro dobíjení trakční baterie.
Ukazatel se nachází v
této zóně
během fází zpomalování: sundání
nohy z
plynového nebo brzdového
pedálu.Indikátor úrovně nabití
(hybridní pohon)


Při zapnutí vozidla se trvale zobrazuje stav nabití
trakční baterie a zbývající dojezdová vzdálenost
v
elektrickém jízdním režimu.
Při vypnutém zapalování se indikátor
zaktivuje otevřením dveří řidiče.
Manuální test na
přístrojové desce
Tato funkce umožňuje kdykoli zkontrolovat
některé indikátory a zobrazit protokol výstrah.

► Při běžícím motoru stiskněte krátce toto
tlačítko.
Na přístrojové desce se zobrazí následující
údaje:
–

hladina motorového oleje,
–


termín příští údržby
,
