2020 OPEL VIVARO C Manuale di uso e manutenzione (in Italian)

Oggetti e bagagli87

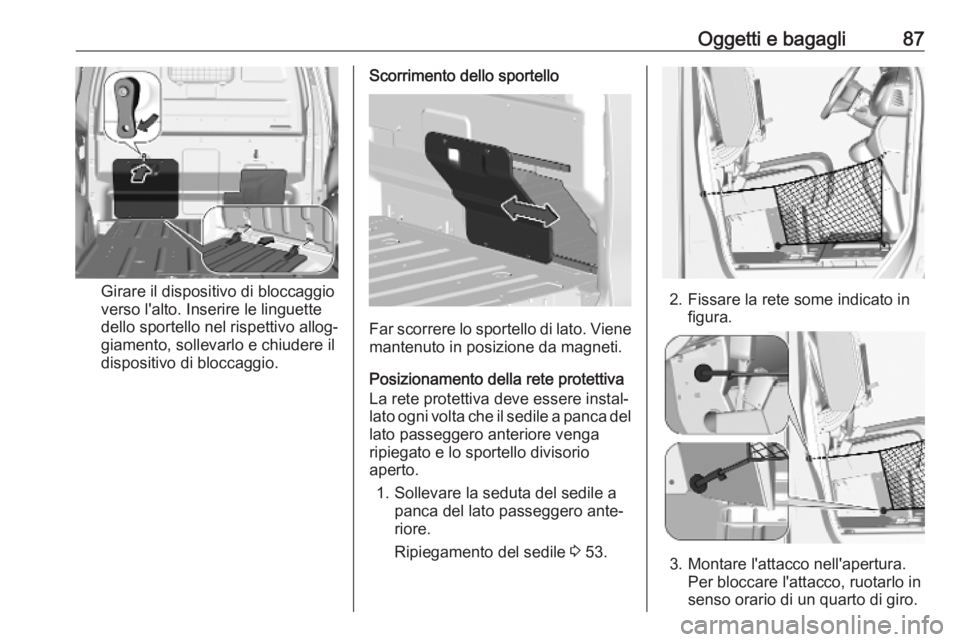

Girare il dispositivo di bloccaggio
verso l'alto. Inserire le linguette
dello sportello nel rispettivo allog‐
giamento, sollevarlo e chiudere il
dispositivo di bloccaggio.
Scorrimento dello sportello
Far scorrere lo sportello di lato. Viene mantenuto in posizione da magneti.
Posizionamento della rete protettiva
La rete protettiva deve essere instal‐
lato ogni volta che il sedile a panca del
lato passeggero anteriore venga
ripiegato e lo sportello divisorio
aperto.
1. Sollevare la seduta del sedile a panca del lato passeggero ante‐
riore.
Ripiegamento del sedile 3 53.
2. Fissare la rete some indicato in
figura.
3. Montare l'attacco nell'apertura.Per bloccare l'attacco, ruotarlo in
senso orario di un quarto di giro.

88Oggetti e bagagli

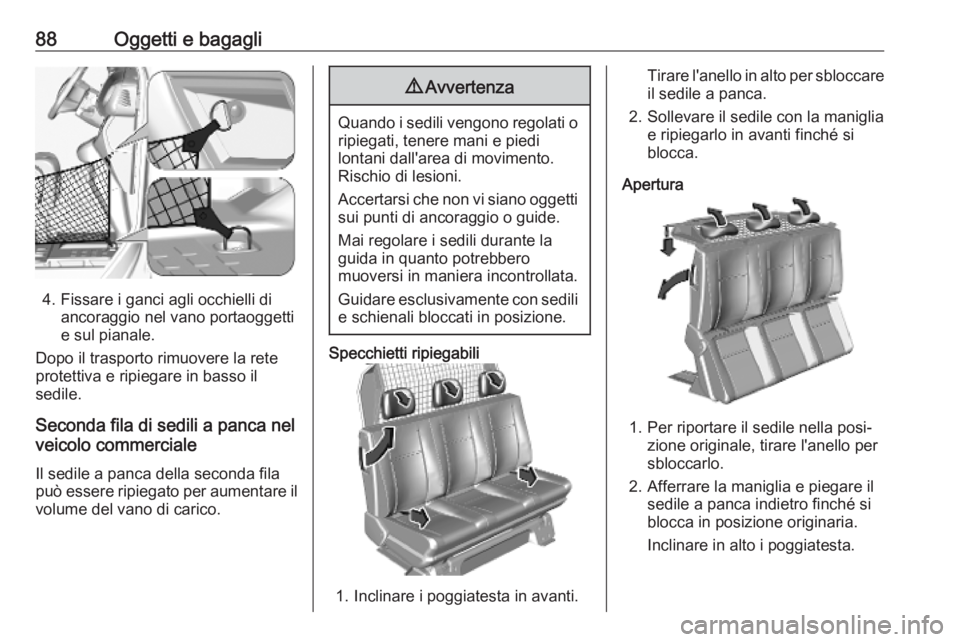

4. Fissare i ganci agli occhielli diancoraggio nel vano portaoggetti
e sul pianale.
Dopo il trasporto rimuovere la rete protettiva e ripiegare in basso il
sedile.
Seconda fila di sedili a panca nel veicolo commerciale
Il sedile a panca della seconda fila
può essere ripiegato per aumentare il
volume del vano di carico.
9 Avvertenza
Quando i sedili vengono regolati o
ripiegati, tenere mani e piedi
lontani dall'area di movimento.
Rischio di lesioni.
Accertarsi che non vi siano oggetti
sui punti di ancoraggio o guide.
Mai regolare i sedili durante la
guida in quanto potrebbero
muoversi in maniera incontrollata.
Guidare esclusivamente con sedili e schienali bloccati in posizione.
Specchietti ripiegabili
1. Inclinare i poggiatesta in avanti.
Tirare l'anello in alto per sbloccare
il sedile a panca.
2. Sollevare il sedile con la maniglia e ripiegarlo in avanti finché si
blocca.
Apertura
1. Per riportare il sedile nella posi‐ zione originale, tirare l'anello per
sbloccarlo.
2. Afferrare la maniglia e piegare il sedile a panca indietro finché si
blocca in posizione originaria.
Inclinare in alto i poggiatesta.

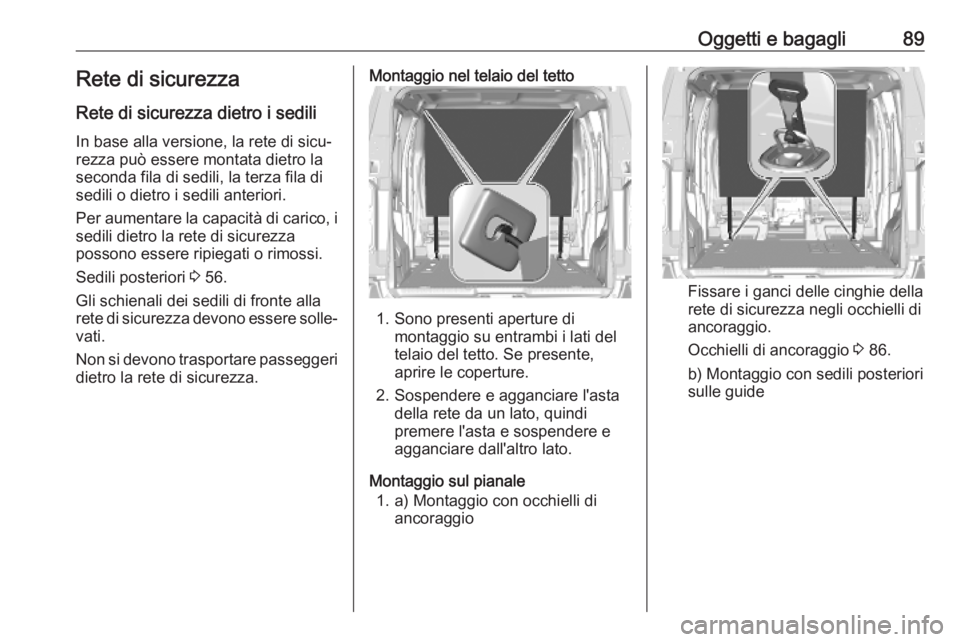

Oggetti e bagagli89Rete di sicurezza
Rete di sicurezza dietro i sedili In base alla versione, la rete di sicu‐rezza può essere montata dietro la
seconda fila di sedili, la terza fila di
sedili o dietro i sedili anteriori.
Per aumentare la capacità di carico, i
sedili dietro la rete di sicurezza
possono essere ripiegati o rimossi.
Sedili posteriori 3 56.
Gli schienali dei sedili di fronte alla
rete di sicurezza devono essere solle‐ vati.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.Montaggio nel telaio del tetto
1. Sono presenti aperture di montaggio su entrambi i lati del
telaio del tetto. Se presente,
aprire le coperture.
2. Sospendere e agganciare l'asta della rete da un lato, quindi
premere l'asta e sospendere e
agganciare dall'altro lato.
Montaggio sul pianale 1. a) Montaggio con occhielli di ancoraggio
Fissare i ganci delle cinghie dellarete di sicurezza negli occhielli di
ancoraggio.
Occhielli di ancoraggio 3 86.
b) Montaggio con sedili posteriori
sulle guide

90Oggetti e bagagli

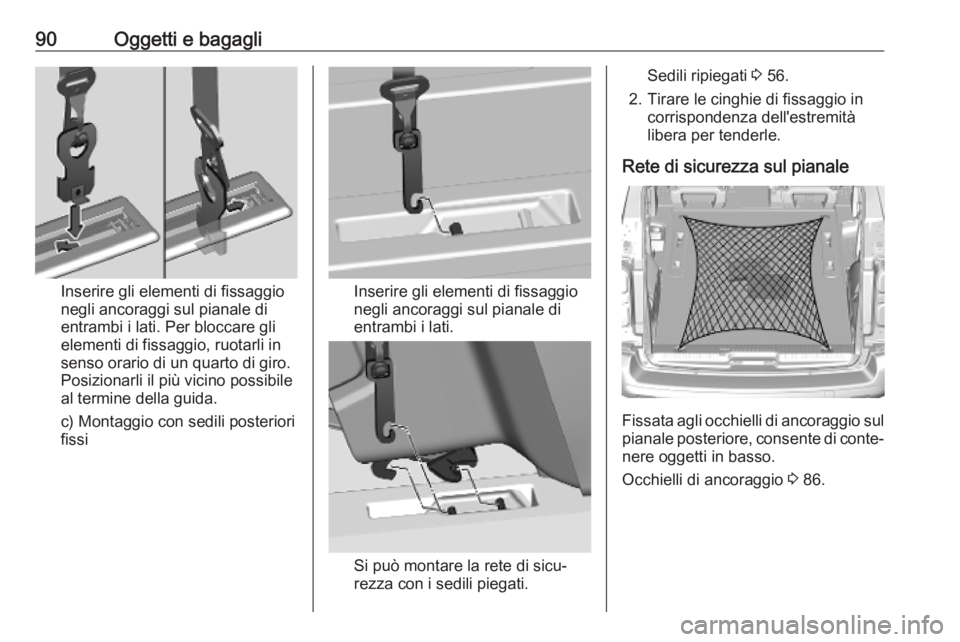

Inserire gli elementi di fissaggio
negli ancoraggi sul pianale di
entrambi i lati. Per bloccare gli
elementi di fissaggio, ruotarli in
senso orario di un quarto di giro.
Posizionarli il più vicino possibile
al termine della guida.
c) Montaggio con sedili posteriori
fissiInserire gli elementi di fissaggio
negli ancoraggi sul pianale di
entrambi i lati.
Si può montare la rete di sicu‐
rezza con i sedili piegati.
Sedili ripiegati 3 56.
2. Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.
Rete di sicurezza sul pianale
Fissata agli occhielli di ancoraggio sul
pianale posteriore, consente di conte‐
nere oggetti in basso.
Occhielli di ancoraggio 3 86.

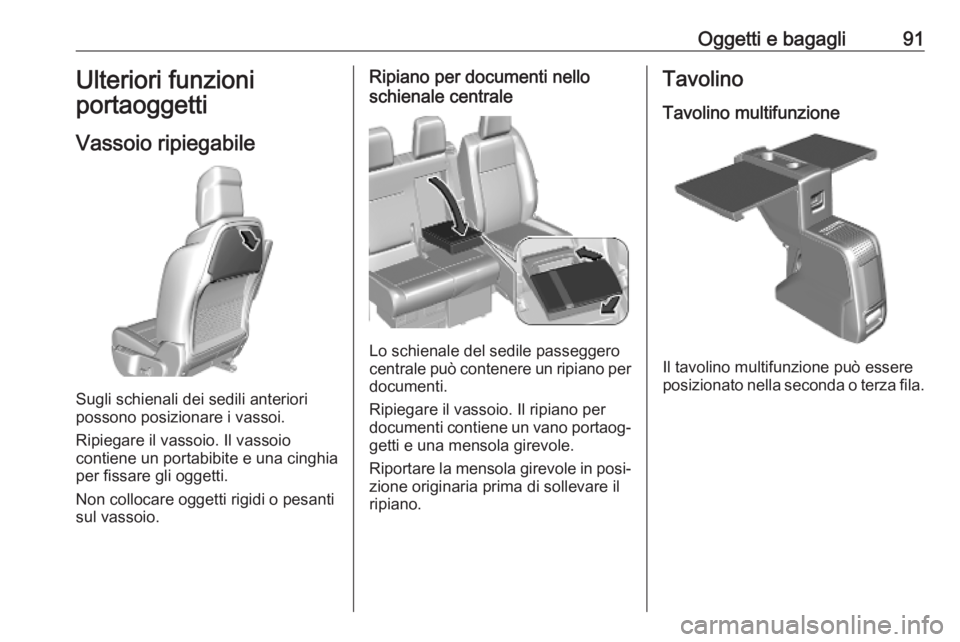

Oggetti e bagagli91Ulteriori funzioni
portaoggetti
Vassoio ripiegabile
Sugli schienali dei sedili anteriori
possono posizionare i vassoi.
Ripiegare il vassoio. Il vassoio
contiene un portabibite e una cinghia
per fissare gli oggetti.
Non collocare oggetti rigidi o pesanti
sul vassoio.
Ripiano per documenti nello
schienale centrale
Lo schienale del sedile passeggero
centrale può contenere un ripiano per documenti.
Ripiegare il vassoio. Il ripiano per
documenti contiene un vano portaog‐
getti e una mensola girevole.
Riportare la mensola girevole in posi‐ zione originaria prima di sollevare il
ripiano.
Tavolino
Tavolino multifunzione
Il tavolino multifunzione può essere
posizionato nella seconda o terza fila.

92Oggetti e bagagli

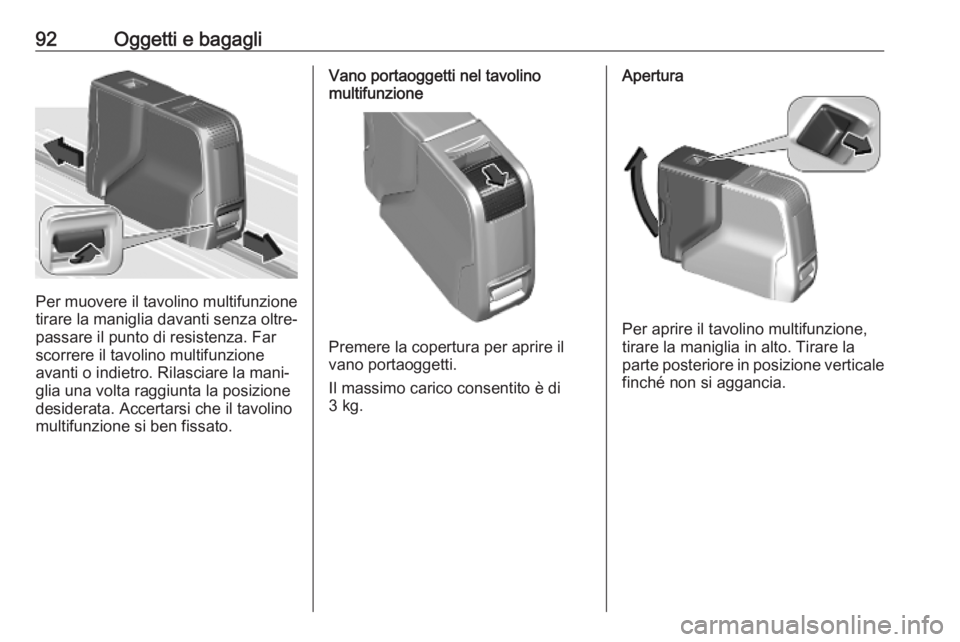

Per muovere il tavolino multifunzione
tirare la maniglia davanti senza oltre‐
passare il punto di resistenza. Far
scorrere il tavolino multifunzione
avanti o indietro. Rilasciare la mani‐
glia una volta raggiunta la posizione
desiderata. Accertarsi che il tavolino
multifunzione si ben fissato.
Vano portaoggetti nel tavolino
multifunzione
Premere la copertura per aprire il
vano portaoggetti.
Il massimo carico consentito è di
3 kg.
Apertura
Per aprire il tavolino multifunzione,
tirare la maniglia in alto. Tirare la
parte posteriore in posizione verticale finché non si aggancia.

Oggetti e bagagli93

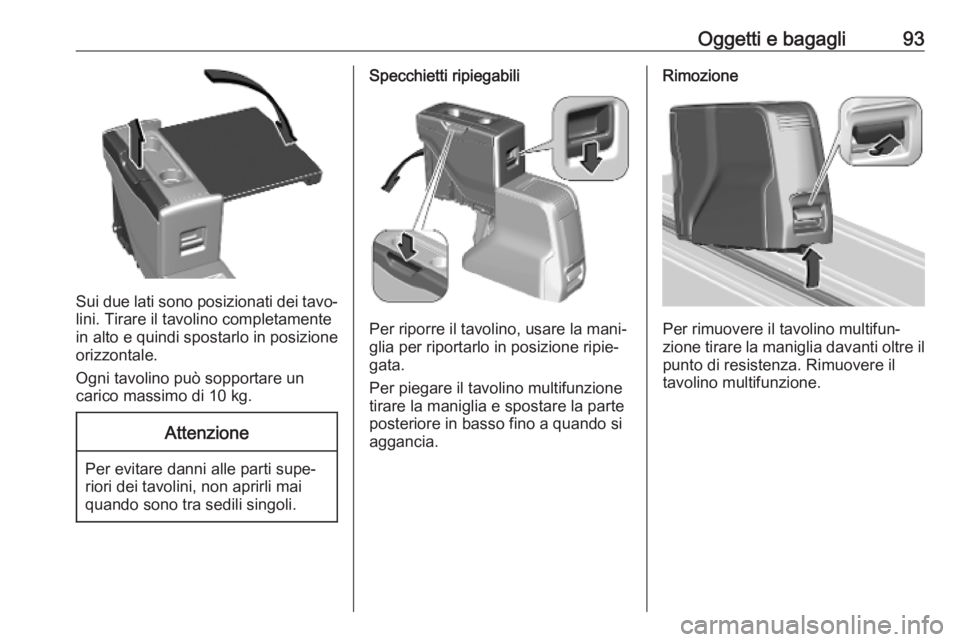

Sui due lati sono posizionati dei tavo‐
lini. Tirare il tavolino completamente
in alto e quindi spostarlo in posizione
orizzontale.
Ogni tavolino può sopportare un
carico massimo di 10 kg.
Attenzione
Per evitare danni alle parti supe‐
riori dei tavolini, non aprirli mai
quando sono tra sedili singoli.
Specchietti ripiegabili
Per riporre il tavolino, usare la mani‐
glia per riportarlo in posizione ripie‐
gata.
Per piegare il tavolino multifunzione
tirare la maniglia e spostare la parte
posteriore in basso fino a quando si
aggancia.
Rimozione
Per rimuovere il tavolino multifun‐
zione tirare la maniglia davanti oltre il punto di resistenza. Rimuovere il
tavolino multifunzione.

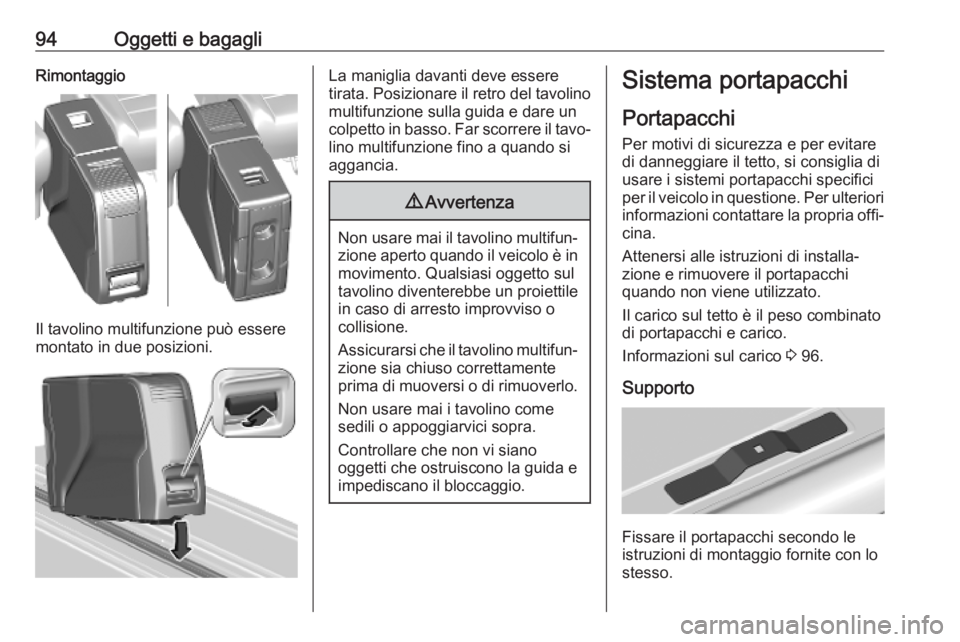

94Oggetti e bagagliRimontaggio
Il tavolino multifunzione può essere
montato in due posizioni.
La maniglia davanti deve essere
tirata. Posizionare il retro del tavolino
multifunzione sulla guida e dare un
colpetto in basso. Far scorrere il tavo‐
lino multifunzione fino a quando si
aggancia.9 Avvertenza
Non usare mai il tavolino multifun‐
zione aperto quando il veicolo è in movimento. Qualsiasi oggetto sul
tavolino diventerebbe un proiettile
in caso di arresto improvviso o
collisione.
Assicurarsi che il tavolino multifun‐ zione sia chiuso correttamente
prima di muoversi o di rimuoverlo.
Non usare mai i tavolino come
sedili o appoggiarvici sopra.
Controllare che non vi siano
oggetti che ostruiscono la guida e
impediscano il bloccaggio.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori informazioni contattare la propria offi‐cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Il carico sul tetto è il peso combinato
di portapacchi e carico.
Informazioni sul carico 3 96.
Supporto
Fissare il portapacchi secondo le
istruzioni di montaggio fornite con lo
stesso.
