Cuidado del vehículo2392. Presione el pestillo y saque elportalámparas de la carcasa del
reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Monte la tapa.
Luz de carretera
1. Desmonte la tapa protectora.
2. Presione el pestillo y saque el portalámparas de la carcasa del
reflector.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Monte la tapa.

240Cuidado del vehículoLuz de estacionamiento
1. Desmonte la tapa protectora.
2.Presione los clips del portalámpa‐
ras para desacoplar y extraiga el
portalámparas del reflector.
3. Retire la bombilla del casquillo tirando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa.
Luz de circulación diurna
1. Desmonte la tapa protectora.

Cuidado del vehículo2412.Presione los clips del portalámpa‐
ras para desacoplar y extraiga el
portalámparas del reflector.
3. Retire la bombilla del casquillo tirando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa.
Luz de circulación diurna con LED La unidad de luz de circulación diurna
de la parte inferior del parachoques está equipada con LED. En caso de
averiarse algún LED, acuda a un
taller para su reparación.
Faros de xenón
Intermitentes delanteros 3 243.
Las ilustraciones muestran la unidad de faro derecho.
La bombilla de la luz de cruce se
asienta en la cámara exterior ( 2)
La bombilla de la luz de carretera se
asienta en la cámara interior ( 1)
Luz de cruce9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Luz de carretera
1. Desmonte la tapa protectora.

242Cuidado del vehículo
2. Presione el pestillo y saque elportalámparas de la carcasa del
reflector.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el casquillo de la bombilla en la carcasa del reflector.
5. Monte la tapa.
Faros antiniebla
1. Desatornille y extraiga la cubierta bajo el suelo.
2. Gire el portalámparas en sentidocontrario a las agujas del reloj del
conjunto de luces.

Cuidado del vehículo2433. Extraiga el conector del enchufetirando de la lengüeta de reten‐
ción.
4. Extraiga y sustituya la unidad de bombilla y fije el conector del
enchufe. Tenga en cuenta que la
bombilla y el casquillo son una
única unidad y deben cambiarse
conjuntamente.
5. Inserte el portalámparas en el conjunto de luces y gírelo en
sentido de las agujas del reloj
para enclavarlo.
6. Monte el conjunto de luces apre‐ tando los dos tornillos.
7. Acople y enclave la tapa.
Intermitentes delanteros Las ilustraciones muestran la unidadde faro derecho.
La bombilla del intermitente se
asienta en la cámara interior ( 1)
1. Desmonte la tapa protectora.
2. Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.

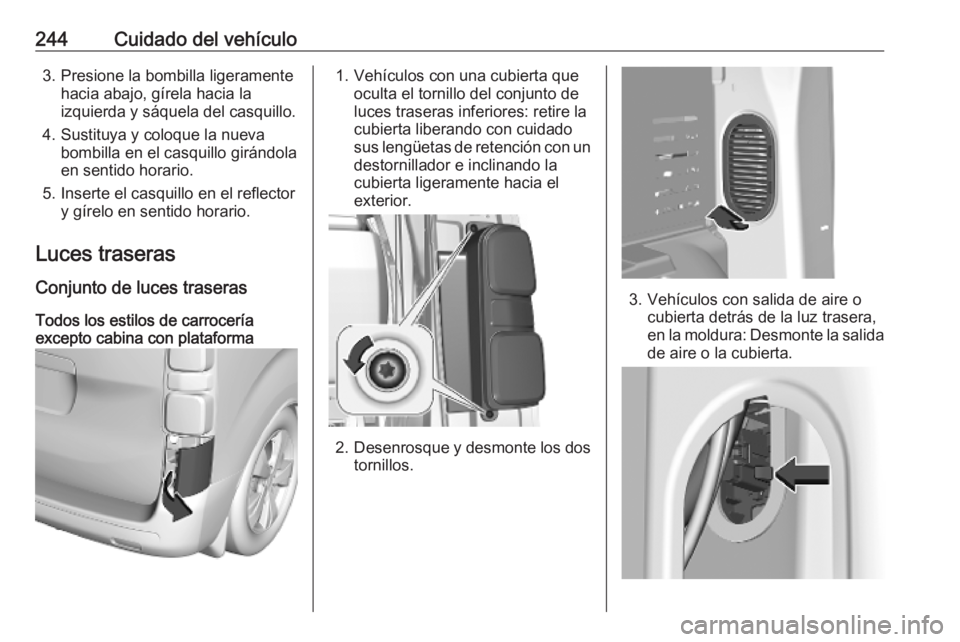

244Cuidado del vehículo3. Presione la bombilla ligeramentehacia abajo, gírela hacia la
izquierda y sáquela del casquillo.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces traseras Conjunto de luces traseras
Todos los estilos de carrocería
excepto cabina con plataforma1. Vehículos con una cubierta que
oculta el tornillo del conjunto de
luces traseras inferiores: retire la
cubierta liberando con cuidado
sus lengüetas de retención con un destornillador e inclinando la
cubierta ligeramente hacia el
exterior.
2. Desenrosque y desmonte los dos
tornillos.
3. Vehículos con salida de aire o cubierta detrás de la luz trasera,
en la moldura: Desmonte la salida de aire o la cubierta.

Cuidado del vehículo2454. Mientras sujeta el conjunto deluces, presione la lengüeta de
retención que mantiene el
conjunto de la luz trasera en la
carrocería.
5. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
6. Separe el cable del retenedor del conjunto de la luz.
7. Desenganche la lengüeta deretención central, tire del porta‐
lámparas y desenganche las
lengüetas de retención restantes.
8. Presione la bombilla ligeramente hacia abajo, gírela y sáquela del
portalámparas. Sustituya la
bombilla:
Luz trasera / luz de estaciona‐
miento ( 1)
Luz de marcha atrás ( 2)
Luz de freno / luz de estaciona‐
miento ( 3)
Intermitente / Luz de emergencia
( 4 )
9. Conecte el portalámparas al grupo óptico.
10. Conecte el cable al retén.
11. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete ambos tornillos.
12. Enganche la cubierta que puede haber cubierto el tornillo del
conjunto de luces traseras infe‐
rior.
13. Fije la cubierta o la salida de aire detrás de la luz trasera, si se ha
desmontado previamente.

246Cuidado del vehículoCabina plataforma
1. Extraiga los cuatro tornillos de lalente.
2. Extraiga la lente de la abertura.
3. Presione ligeramente la bombilla en el casquillo, gírela hacia la
izquierda, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz de freno ( 2)
Luz trasera ( 3)
Luz de marcha atrás ( 4)
Piloto antiniebla, posiblemente
sólo en un lado ( 5)
4. Monte la lente en la abertura y vuelva a colocar los cuatro torni‐llos.Intermitentes laterales
Para sustituir la bombilla, desmonte
la carcasa de la luz:
1. Deslice la carcasa de la lámpara hacia adelante y sáquela por
atrás. Puede resultar útil usar un
destornillador para hacer palanca
y extraer la carcasa de la luz del
cuerpo. Envuelva la punta del
destornillador con un paño para
evitar dañar la pintura.
