2020 OPEL VIVARO C Kezelési útmutató (in Hungarian)

Autóápolás231
A tompított fényszóró izzója a külső
üregben van ( 2)
A távolsági fényszóró izzója a belső
üregben van ( 1)
A helyzetjelző lámpa izzója a belső
üregben van ( 1)
A nappali menetlámpa izzója a külső
üregben van ( 2)
Tompított fényszóró
1. Vegye le a védőfedelet.
2. Nyomja meg a reteszt és távolítsa
el az izzó foglalatot a
fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze helyére a fedelet.

232AutóápolásTávolsági fényszóró
1. Vegye le a védőfedelet.
2.Nyomja meg a reteszt és távolítsa
el az izzó foglalatot a
fényszóróházból.
Vegye ki a foglalatot a
fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze helyére a fedelet.
Helyzetjelző lámpa
1. Vegye le a védőfedelet.

Autóápolás2332. Nyomja meg a kapcsokat azizzófoglalaton, hogy kipattintsa éshúzza ki a foglalatot a
fényszóróból.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be az izzófoglalatot a házba.
Nappali menetlámpa
1. Vegye le a védőfedelet.
2. Nyomja meg a kapcsokat azizzófoglalaton, hogy kipattintsa és
húzza ki a foglalatot a
fényszóróból.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be az izzófoglalatot a házba.
Nappali menetlámpa LED-ekkel
Az alsó lökhárító területen lévő
nappali menetlámpa egységet LED-
ekkel tervezték. Hibás LED-ek
esetén, szervizben cseréltesse ki.

234AutóápolásXenon fényszórók
Első irányjelző lámpák 3 235.
A képek a jobb oldali fényszóró
egységet mutatják.
A tompított fényszóró izzója a külső
üregben van ( 2)
A távolsági fényszóró izzója a belső
üregben van ( 1)
Tompított fényszóró9 Veszély
A Xenon fényszórók rendkívül
magas elektromos feszültségen működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Távolsági fényszóró
1. Vegye le a védőfedelet.
2. Nyomja meg a reteszt és távolítsa
el az izzó foglalatot a
fényszóróházból.
Vegye ki a foglalatot a
fényszóróházból.

Autóápolás2353. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzófoglalatot a fényszóró házba.
5. Illessze helyére a fedelet.
Első ködlámpák
1. Csavarozza ki és távolítsa el a padló alatti burkolatot.
2. Fordítsa el az izzófoglalatot azóramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
3. A rögzítőfület meghúzva válassza
le a dugós csatlakozót.
4. Távolítsa el és cserélje ki az izzóegységet és csatlakoztassa a
dugós csatlakozót. Ne feledje,
hogy az izzó és a foglalat egyetlen egység és együtt kell cserélni.
5. Helyezze be az izzófoglalatot a lámpaegységbe, ehhez fordítsa el
az óramutató járásával
megegyezően, és pattintsa be.
6. Szerelje be a lámpaegységet a két csavart meghúzva.
7. Tegye fel és rögzítse a fedelet.
Első irányjelző lámpák
A képek a jobb oldali fényszóró
egységet mutatják.

236Autóápolás
Az irányjelző lámpa izzója a belső
üregben van ( 1)
1. Vegye le a védőfedelet.
2. Forgassa az izzófoglalatot az
óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.
3. Finoman nyomja le az izzót, forgassa az óramutató járásával
ellentétesen és távolítsa el a
foglalatból.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.

Autóápolás237Hátsó lámpák
Hátsó lámpa egység Minden karosszéria stílus, kivéve az
alváz, fülke kivitelt
1. Azoknál a járműveknél,
amelyeknél egy fedél takarja le azalsó hátsó lámpa egység csavart:
távolítsa el a fedelet, egy
csavarhúzóval óvatosan kioldva a
rögzítőfüleit és a fedelet kissé
kifelé billentve.
2. Csavarozza ki és távolítsa el a két
csavart.
3. Azoknál a járműveknél, amelyeknél a szellőzőnyílás vagy
fedél van a hátsó lámpa mögött a
kárpitozásban: Távolítsa el a
szellőzőnyílást vagy fedelet.
4. Miközben tartja a lámpa egységet, nyomja a hátsó lámpa
egységet a karosszériában tartó
rögzítőfület.

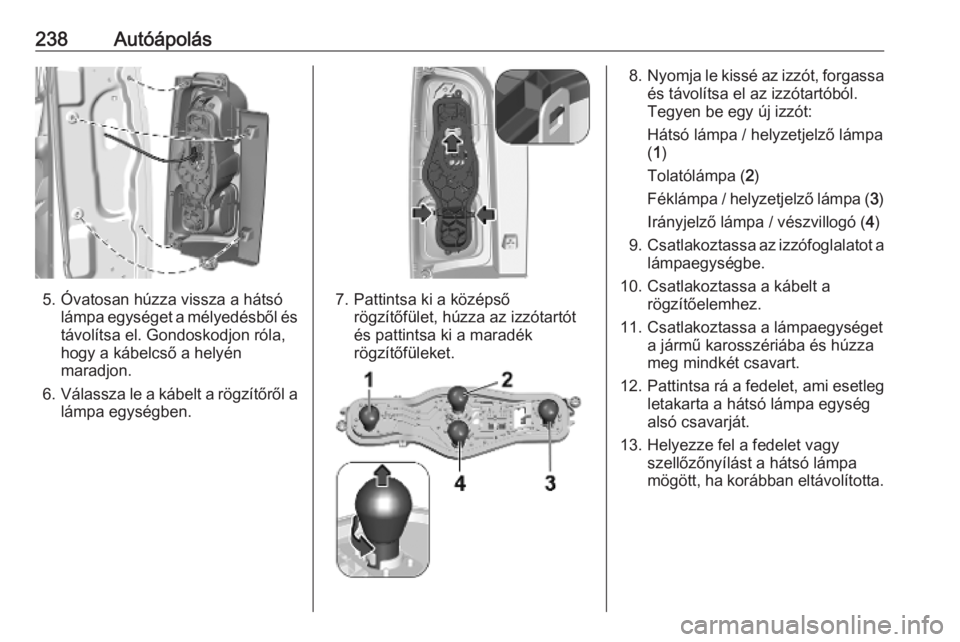

238Autóápolás
5. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésből és
távolítsa el. Gondoskodjon róla,
hogy a kábelcső a helyén
maradjon.
6. Válassza le a kábelt a rögzítőről a
lámpa egységben.7. Pattintsa ki a középső rögzítőfület, húzza az izzótartót
és pattintsa ki a maradék
rögzítőfüleket.
8. Nyomja le kissé az izzót, forgassa
és távolítsa el az izzótartóból.
Tegyen be egy új izzót:
Hátsó lámpa / helyzetjelző lámpa
( 1 )
Tolatólámpa ( 2)
Féklámpa / helyzetjelző lámpa ( 3)
Irányjelző lámpa / vészvillogó ( 4)
9. Csatlakoztassa az izzófoglalatot a
lámpaegységbe.
10. Csatlakoztassa a kábelt a rögzítőelemhez.
11. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg mindkét csavart.
12. Pattintsa rá a fedelet, ami esetleg
letakarta a hátsó lámpa egység
alsó csavarját.
13. Helyezze fel a fedelet vagy szellőzőnyílást a hátsó lámpa
mögött, ha korábban eltávolította.
