Njega vozila295Kutija s osiguračima u
motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Izvadite vijak kako biste ekspanzijsku posudu rashladnog sredstva pomakli
u stranu.
Odvijte četiri vijka kako biste skinuli
poklopac.
Odvojite poklopac kutije s
osiguračima i uklonite ga.
Neki krugovi mogu biti zaštićeni sa više osigurača.
OznakaStrujni krugVGrijanje vjetrobrananSustav grijanja i
provjetravanja / klima-
uređajSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloOznakaStrujni krugaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaQZračni ovjes
Kutija s osiguračima ploče s
instrumentima

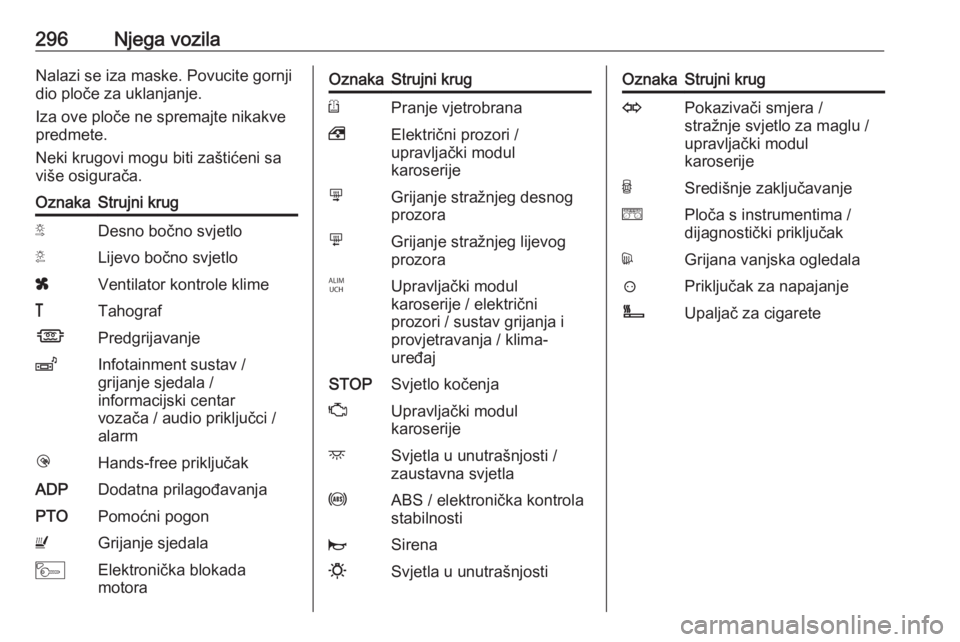

296Njega vozilaNalazi se iza maske. Povucite gornji
dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugSDesno bočno svjetloTLijevo bočno svjetloxVentilator kontrole klime&TahografÍPredgrijavanjeZInfotainment sustav /
grijanje sjedala /
informacijski centar
vozača / audio priključci /
alarmlHands-free priključakADPDodatna prilagođavanjaPTOPomoćni pogonUGrijanje sjedalaMElektronička blokada
motoraOznakaStrujni krugRPranje vjetrobrana,Električni prozori /
upravljački modul
karoserijenGrijanje stražnjeg desnog
prozoramGrijanje stražnjeg lijevog
prozoraIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajSTOPSvjetlo kočenjaZUpravljački modul
karoserijedSvjetla u unutrašnjosti /
zaustavna svjetlauABS / elektronička kontrola
stabilnostijSirena0Svjetla u unutrašnjostiOznakaStrujni krugOPokazivači smjera /
stražnje svjetlo za maglu /
upravljački modul
karoserijeUSredišnje zaključavanjeePloča s instrumentima /
dijagnostički priključakdGrijana vanjska ogledala?Priključak za napajanjeÌUpaljač za cigarete

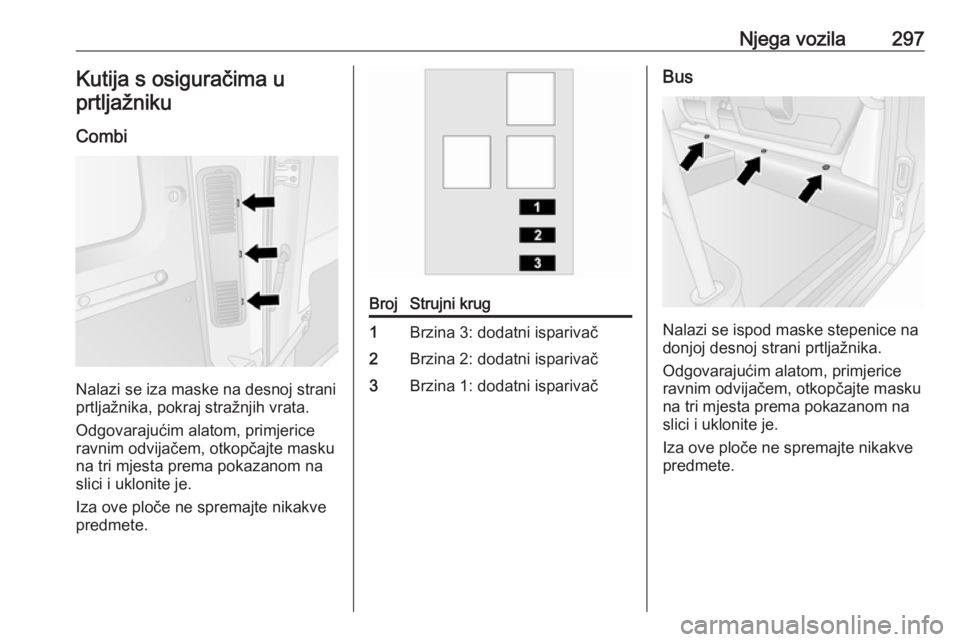

Njega vozila297Kutija s osiguračima u
prtljažniku
Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.
BrojStrujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na tri mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

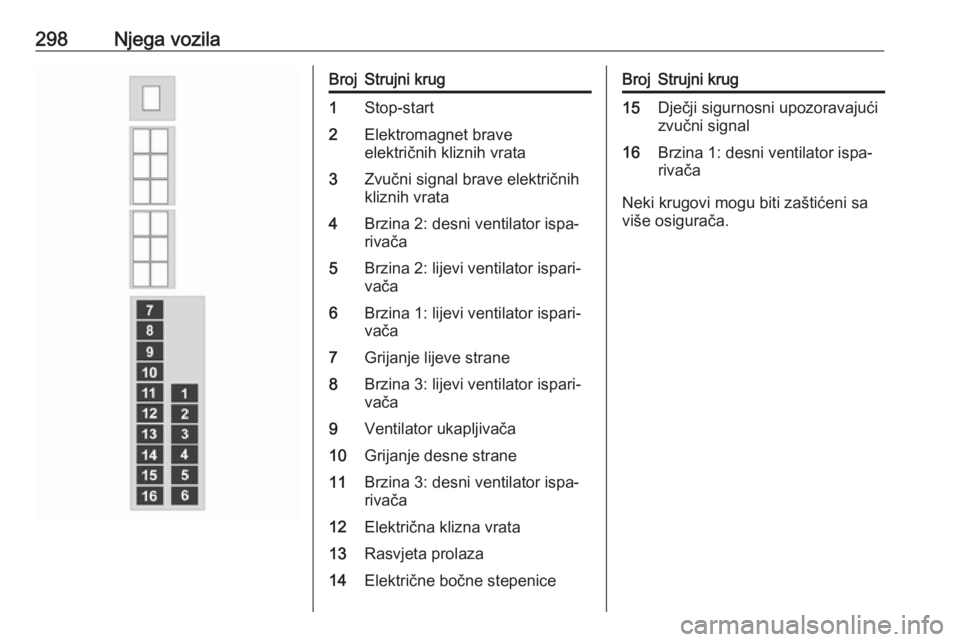

298Njega vozilaBrojStrujni krug1Stop-start2Elektromagnet brave
električnih kliznih vrata3Zvučni signal brave električnih
kliznih vrata4Brzina 2: desni ventilator ispa‐
rivača5Brzina 2: lijevi ventilator ispari‐
vača6Brzina 1: lijevi ventilator ispari‐
vača7Grijanje lijeve strane8Brzina 3: lijevi ventilator ispari‐
vača9Ventilator ukapljivača10Grijanje desne strane11Brzina 3: desni ventilator ispa‐
rivača12Električna klizna vrata13Rasvjeta prolaza14Električne bočne stepeniceBrojStrujni krug15Dječji sigurnosni upozoravajući
zvučni signal16Brzina 1: desni ventilator ispa‐
rivača
Neki krugovi mogu biti zaštićeni sa
više osigurača.

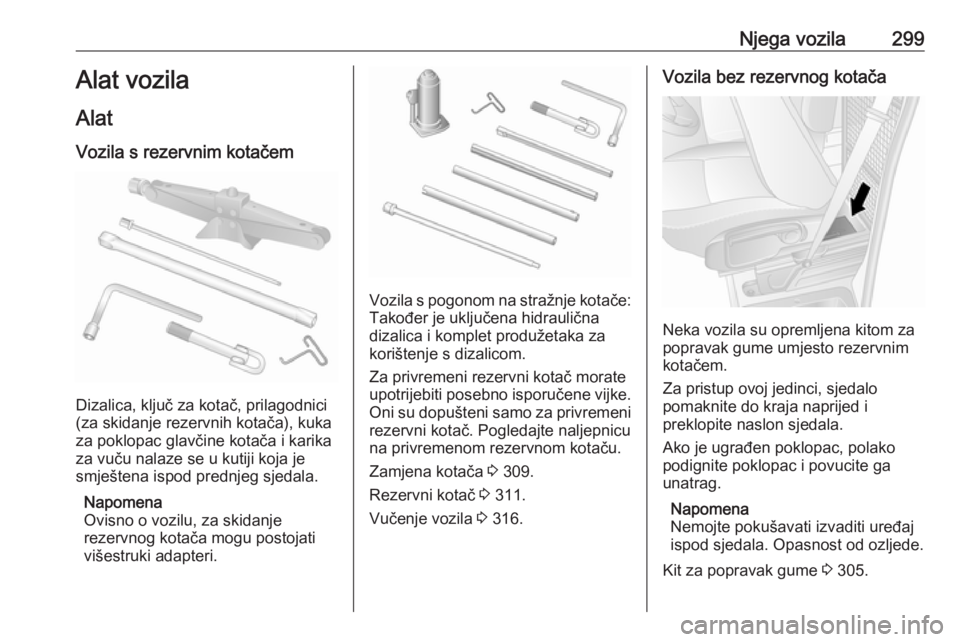

Njega vozila299Alat vozila
Alat Vozila s rezervnim kotačem
Dizalica, ključ za kotač, prilagodnici
(za skidanje rezervnih kotača), kuka za poklopac glavčine kotača i karikaza vuču nalaze se u kutiji koja je
smještena ispod prednjeg sjedala.
Napomena
Ovisno o vozilu, za skidanje
rezervnog kotača mogu postojati
višestruki adapteri.
Vozila s pogonom na stražnje kotače: Također je uključena hidraulična
dizalica i komplet produžetaka za
korištenje s dizalicom.
Za privremeni rezervni kotač morate
upotrijebiti posebno isporučene vijke.
Oni su dopušteni samo za privremeni rezervni kotač. Pogledajte naljepnicu
na privremenom rezervnom kotaču.
Zamjena kotača 3 309.
Rezervni kotač 3 311.
Vučenje vozila 3 316.
Vozila bez rezervnog kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Za pristup ovoj jedinci, sjedalo
pomaknite do kraja naprijed i
preklopite naslon sjedala.
Ako je ugrađen poklopac, polako podignite poklopac i povucite gaunatrag.
Napomena
Nemojte pokušavati izvaditi uređaj
ispod sjedala. Opasnost od ozljede.
Kit za popravak gume 3 305.

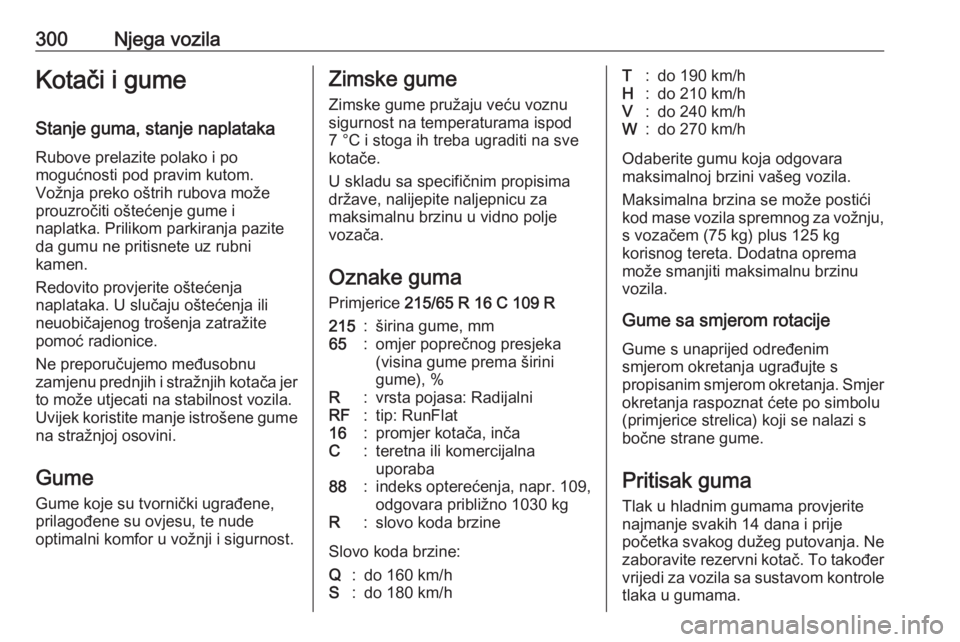

300Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za
maksimalnu brzinu u vidno polje
vozača.
Oznake guma
Primjerice 215/65 R 16 C 109 R215:širina gume, mm65:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inčaC:teretna ili komercijalna
uporaba88:indeks opterećenja, napr. 109, odgovara približno 1030 kgR:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom rotacije Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.

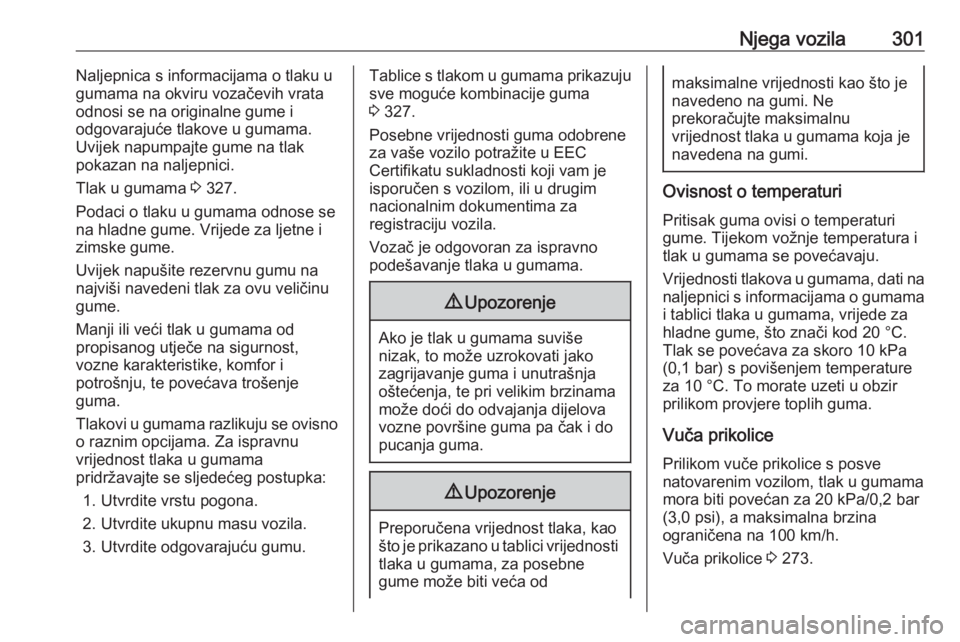

Njega vozila301Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama. Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 327.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Uvijek napušite rezervnu gumu na
najviši navedeni tlak za ovu veličinu
gume.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona.
2. Utvrdite ukupnu masu vozila.
3. Utvrdite odgovarajuću gumu.Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 327.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama
i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Vuča prikolice
Prilikom vuče prikolice s posve
natovarenim vozilom, tlak u gumama
mora biti povećan za 20 kPa/0,2 bar (3,0 psi), a maksimalna brzina
ograničena na 100 km/h.
Vuča prikolice 3 273.

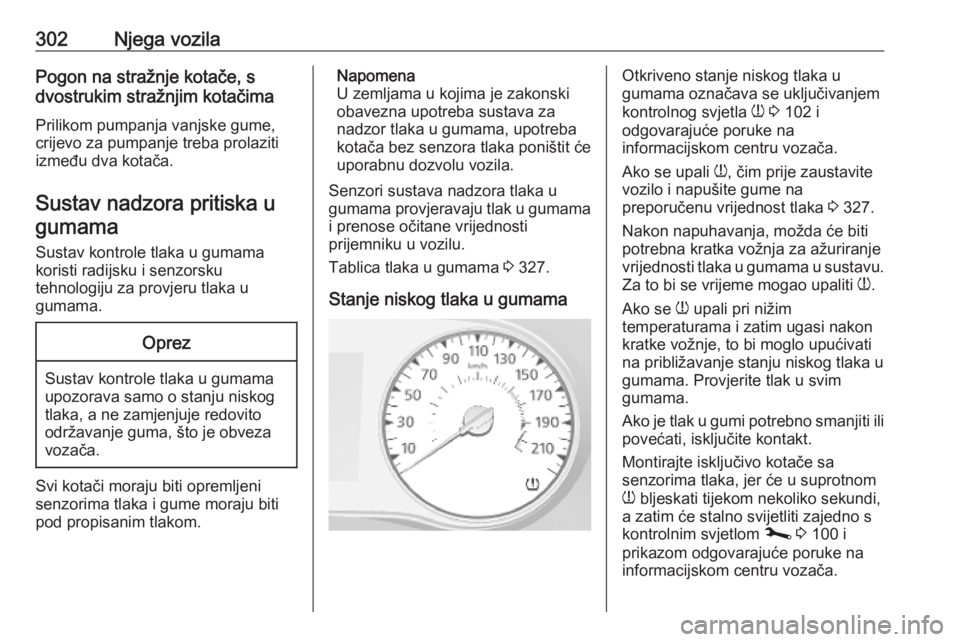

302Njega vozilaPogon na stražnje kotače, s
dvostrukim stražnjim kotačima
Prilikom pumpanja vanjske gume,
crijevo za pumpanje treba prolaziti
između dva kotača.
Sustav nadzora pritiska u gumama
Sustav kontrole tlaka u gumama
koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Senzori sustava nadzora tlaka u
gumama provjeravaju tlak u gumama
i prenose očitane vrijednosti
prijemniku u vozilu.
Tablica tlaka u gumama 3 327.
Stanje niskog tlaka u gumamaOtkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 102 i
odgovarajuće poruke na
informacijskom centru vozača.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 327.
Nakon napuhavanja, možda će biti
potrebna kratka vožnja za ažuriranje
vrijednosti tlaka u gumama u sustavu.
Za to bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svim
gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte isključivo kotače sa
senzorima tlaka, jer će u suprotnom
w bljeskati tijekom nekoliko sekundi,
a zatim će stalno svijetliti zajedno s
kontrolnim svjetlom j 3 100 i
prikazom odgovarajuće poruke na
informacijskom centru vozača.
