2020 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

Kontrola klime223grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice
Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.
Tajmer (tip A)1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Y, Ö i x2 l:Podešava vrijednost na
više3 7:Dogi pritisak: uključuje
grijač, kratki pritisak: pali
zaslon ili potvrđuje odabir4 k:Podešava vrijednost na
niže5 d:Dogi pritisak: isključuje
grijač, kratki pritisak: pali
zaslon ili izlazi iz izbornika
Daljinsko upravljanje (tip A)
1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x2 7:Dogi pritisak: uključuje grijač,
kratki pritisak: pali zaslon ili
potvrđuje odabir3 l:Podešava vrijednost na više4 d:Dogi pritisak: isključuje grijač,
kratki pritisak: pali zaslon ili
izlazi iz izbornika5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
deset sekundi, zaslon se automatski
gasi.
Greška daljinskog upravljača (tip A)
prikazuje
INIT:automatska detekcija -
čekajte dok automatska
detekcija ne bude
završenaNO
SIGNAL:nema signala - provjerite
osigurač grijačaZ:slab signal - približiti se

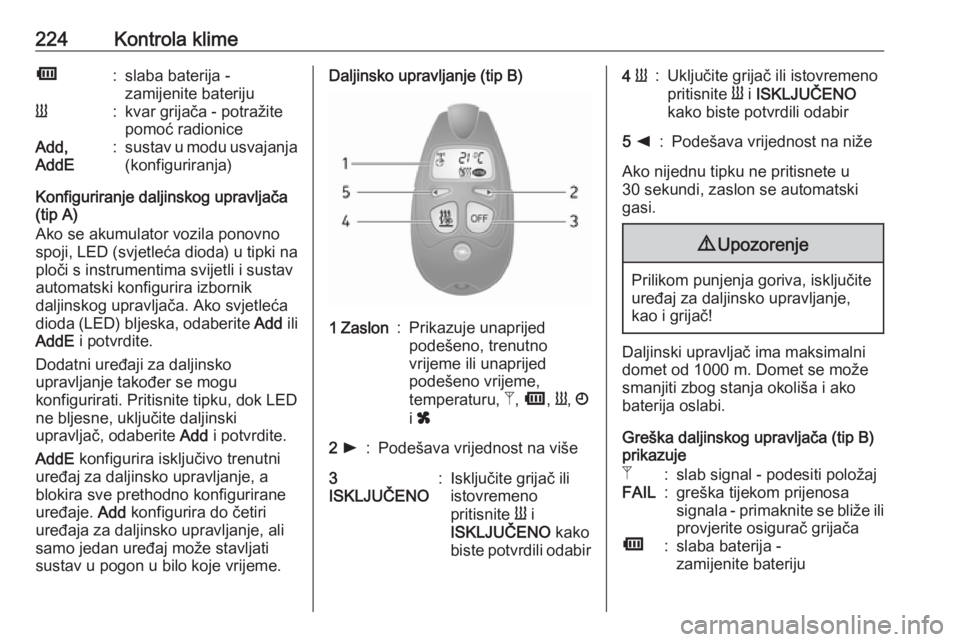

224Kontrola klimeÜ:slaba baterija -
zamijenite baterijuY:kvar grijača - potražite
pomoć radioniceAdd,
AddE:sustav u modu usvajanja
(konfiguriranja)
Konfiguriranje daljinskog upravljača (tip A)
Ako se akumulator vozila ponovno spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako svjetleća
dioda (LED) bljeska, odaberite Add ili
AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do četiri
uređaja za daljinsko upravljanje, ali
samo jedan uređaj može stavljati
sustav u pogon u bilo koje vrijeme.
Daljinsko upravljanje (tip B)1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Podešava vrijednost na više3
ISKLJUČENO:Isključite grijač ili
istovremeno
pritisnite Y i
ISKLJUČENO kako
biste potvrdili odabir4 Y:Uključite grijač ili istovremeno
pritisnite Y i ISKLJUČENO
kako biste potvrdili odabir5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
30 sekundi, zaslon se automatski
gasi.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Daljinski upravljač ima maksimalni
domet od 1000 m. Domet se može
smanjiti zbog stanja okoliša i ako
baterija oslabi.
Greška daljinskog upravljača (tip B)
prikazuje
Z:slab signal - podesiti položajFAIL:greška tijekom prijenosa
signala - primaknite se bliže ili provjerite osigurač grijačaÜ:slaba baterija -
zamijenite bateriju

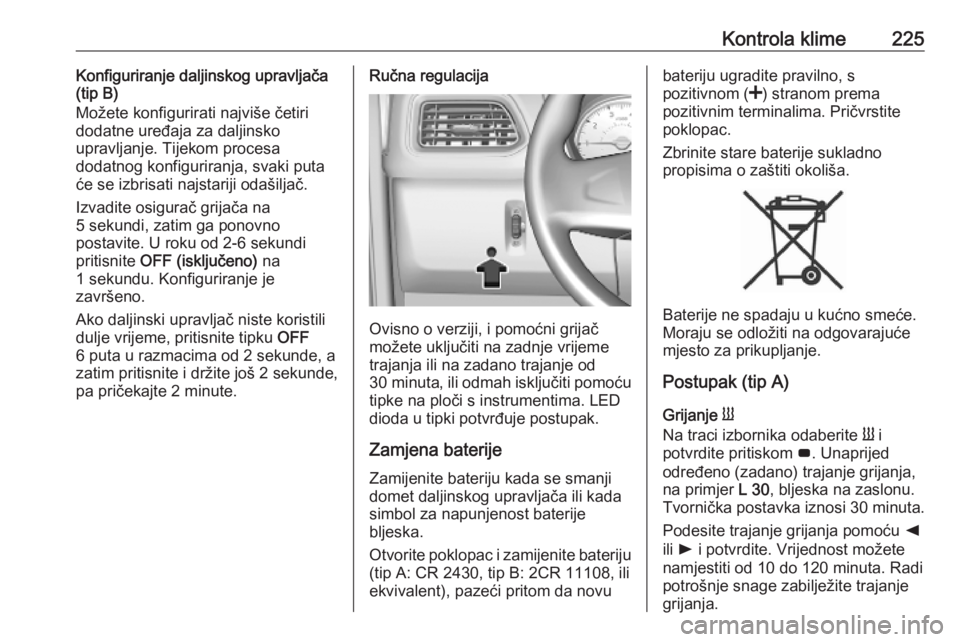

Kontrola klime225Konfiguriranje daljinskog upravljača
(tip B)
Možete konfigurirati najviše četiri
dodatne uređaja za daljinsko
upravljanje. Tijekom procesa
dodatnog konfiguriranja, svaki puta
će se izbrisati najstariji odašiljač.
Izvadite osigurač grijača na
5 sekundi, zatim ga ponovno
postavite. U roku od 2-6 sekundi
pritisnite OFF (isključeno) na
1 sekundu. Konfiguriranje je
završeno.
Ako daljinski upravljač niste koristili
dulje vrijeme, pritisnite tipku OFF
6 puta u razmacima od 2 sekunde, a
zatim pritisnite i držite još 2 sekunde, pa pričekajte 2 minute.Ručna regulacija
Ovisno o verziji, i pomoćni grijač
možete uključiti na zadnje vrijeme
trajanja ili na zadano trajanje od
30 minuta , ili odmah isključiti pomoću
tipke na ploči s instrumentima. LED
dioda u tipki potvrđuje postupak.
Zamjena baterije Zamijenite bateriju kada se smanji
domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac i zamijenite bateriju
(tip A: CR 2430, tip B: 2CR 11108, ili
ekvivalent), pazeći pritom da novu
bateriju ugradite pravilno, s
pozitivnom ( <) stranom prema
pozitivnim terminalima. Pričvrstite
poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Postupak (tip A)
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite pritiskom G. Unaprijed
određeno (zadano) trajanje grijanja, na primjer L 30, bljeska na zaslonu.
Tvornička postavka iznosi 30 minuta.
Podesite trajanje grijanja pomoću k
ili l i potvrdite. Vrijednost možete
namjestiti od 10 do 120 minuta. Radi
potrošnje snage zabilježite trajanje
grijanja.

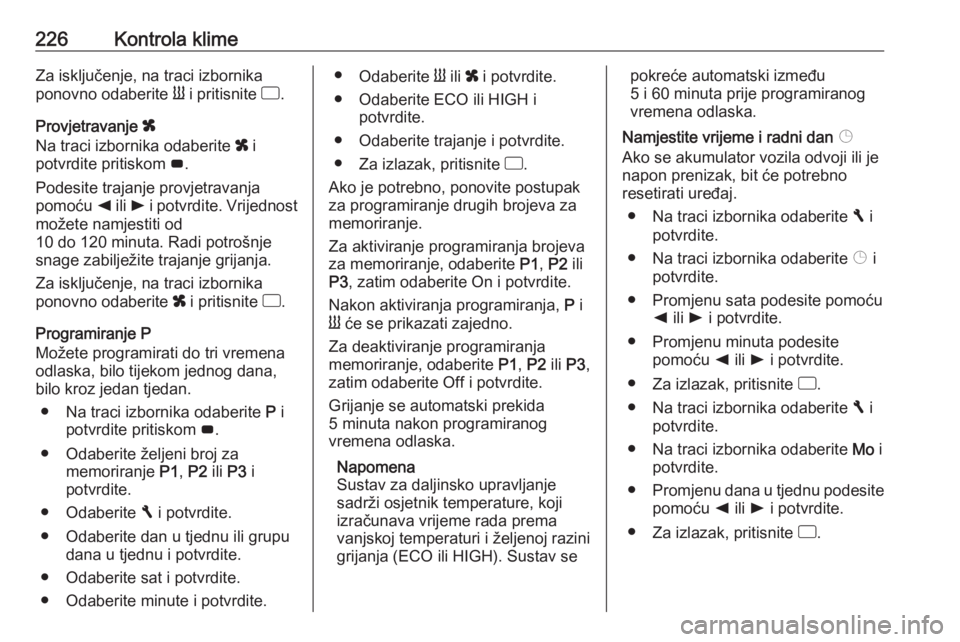

226Kontrola klimeZa isključenje, na traci izbornika
ponovno odaberite Y i pritisnite d.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite pritiskom G.
Podesite trajanje provjetravanja
pomoću k ili l i potvrdite. Vrijednost
možete namjestiti od
10 do 120 minuta. Radi potrošnje snage zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite x i pritisnite d.
Programiranje P
Možete programirati do tri vremena
odlaska, bilo tijekom jednog dana,
bilo kroz jedan tjedan.
● Na traci izbornika odaberite P i
potvrdite pritiskom G.
● Odaberite željeni broj za memoriranje P1, P2 ili P3 i
potvrdite.
● Odaberite F i potvrdite.
● Odaberite dan u tjednu ili grupu dana u tjednu i potvrdite.
● Odaberite sat i potvrdite.
● Odaberite minute i potvrdite.● Odaberite Y ili x i potvrdite.
● Odaberite ECO ili HIGH i potvrdite.
● Odaberite trajanje i potvrdite.
● Za izlazak, pritisnite d.
Ako je potrebno, ponovite postupak
za programiranje drugih brojeva za
memoriranje.
Za aktiviranje programiranja brojeva
za memoriranje, odaberite P1, P2 ili
P3 , zatim odaberite On i potvrdite.
Nakon aktiviranja programiranja, P i
Y će se prikazati zajedno.
Za deaktiviranje programiranja
memoriranje, odaberite P1, P2 ili P3 ,
zatim odaberite Off i potvrdite.
Grijanje se automatski prekida
5 minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji
izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav sepokreće automatski između
5 i 60 minuta prije programiranog
vremena odlaska.
Namjestite vrijeme i radni dan Þ
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.
● Na traci izbornika odaberite F i
potvrdite.
● Na traci izbornika odaberite Þ i
potvrdite.
● Promjenu sata podesite pomoću k ili l i potvrdite.
● Promjenu minuta podesite pomoću k ili l i potvrdite.
● Za izlazak, pritisnite d.
● Na traci izbornika odaberite F i
potvrdite.
● Na traci izbornika odaberite Mo i
potvrdite.
● Promjenu dana u tjednu podesite
pomoću k ili l i potvrdite.
● Za izlazak, pritisnite d.

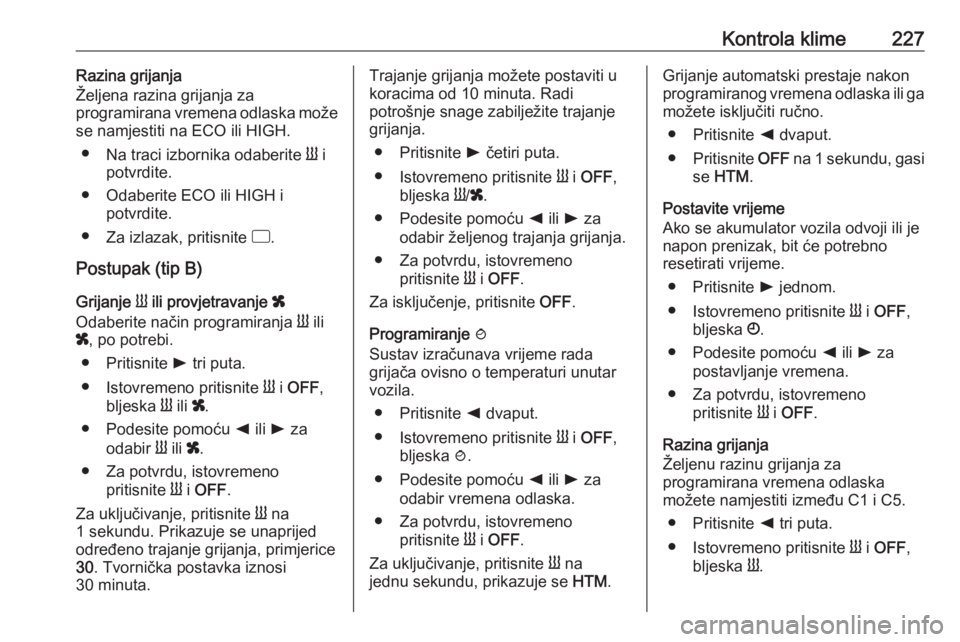

Kontrola klime227Razina grijanja
Željena razina grijanja za
programirana vremena odlaska može
se namjestiti na ECO ili HIGH.
● Na traci izbornika odaberite Y i
potvrdite.
● Odaberite ECO ili HIGH i potvrdite.
● Za izlazak, pritisnite d.
Postupak (tip B)
Grijanje Y ili provjetravanje x
Odaberite način programiranja Y ili
x , po potrebi.
● Pritisnite l tri puta.
● Istovremeno pritisnite Y i OFF ,
bljeska Y ili x.
● Podesite pomoću k ili l za
odabir Y ili x.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za uključivanje, pritisnite Y na
1 sekundu. Prikazuje se unaprijed
određeno trajanje grijanja, primjerice
30 . Tvornička postavka iznosi
30 minuta.Trajanje grijanja možete postaviti u
koracima od 10 minuta. Radi
potrošnje snage zabilježite trajanje
grijanja.
● Pritisnite l četiri puta.
● Istovremeno pritisnite Y i OFF ,
bljeska Y/x .
● Podesite pomoću k ili l za
odabir željenog trajanja grijanja.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za isključenje, pritisnite OFF.
Programiranje y
Sustav izračunava vrijeme rada
grijača ovisno o temperaturi unutar
vozila.
● Pritisnite k dvaput.
● Istovremeno pritisnite Y i OFF ,
bljeska y.
● Podesite pomoću k ili l za
odabir vremena odlaska.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za uključivanje, pritisnite Y na
jednu sekundu, prikazuje se HTM.Grijanje automatski prestaje nakon
programiranog vremena odlaska ili ga
možete isključiti ručno.
● Pritisnite k dvaput.
● Pritisnite OFF na 1 sekundu, gasi
se HTM .
Postavite vrijeme
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati vrijeme.
● Pritisnite l jednom.
● Istovremeno pritisnite Y i OFF ,
bljeska Ö.
● Podesite pomoću k ili l za
postavljanje vremena.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Razina grijanja
Željenu razinu grijanja za
programirana vremena odlaska
možete namjestiti između C1 i C5.
● Pritisnite k tri puta.
● Istovremeno pritisnite Y i OFF ,
bljeska Y.

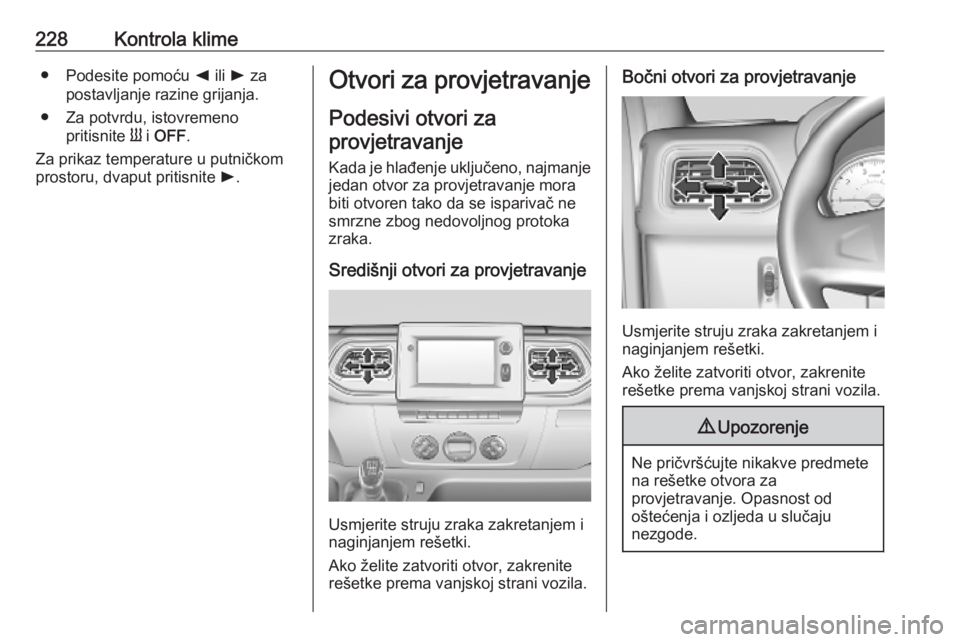

228Kontrola klime● Podesite pomoću k ili l za
postavljanje razine grijanja.
● Za potvrdu, istovremeno pritisnite Y i OFF .
Za prikaz temperature u putničkom
prostoru, dvaput pritisnite l.Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Kada je hlađenje uključeno, najmanje jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
smrzne zbog nedovoljnog protoka
zraka.
Središnji otvori za provjetravanje
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Ako želite zatvoriti otvor, zakrenite
rešetke prema vanjskoj strani vozila.
Bočni otvori za provjetravanje
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Ako želite zatvoriti otvor, zakrenite
rešetke prema vanjskoj strani vozila.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.

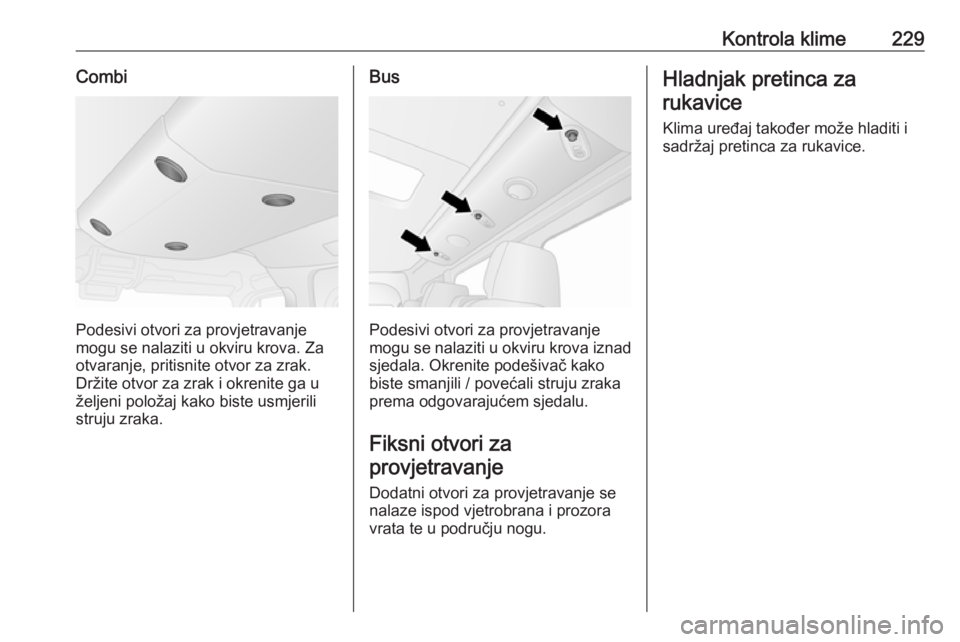

Kontrola klime229Combi
Podesivi otvori za provjetravanje
mogu se nalaziti u okviru krova. Za otvaranje, pritisnite otvor za zrak.
Držite otvor za zrak i okrenite ga u
željeni položaj kako biste usmjerili
struju zraka.
Bus
Podesivi otvori za provjetravanje
mogu se nalaziti u okviru krova iznad
sjedala. Okrenite podešivač kako biste smanjili / povećali struju zraka
prema odgovarajućem sjedalu.
Fiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.
Hladnjak pretinca za
rukavice
Klima uređaj također može hladiti i
sadržaj pretinca za rukavice.

230Kontrola klimeOdržavanjeDovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Redovno korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis
Za optimalne performanse hlađenja, preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od 3 godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka
● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja ● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansiNapomena
Sredstvo za hlađenje R-134a može
sadržavati fluorirane stakleničke
plinove s potencijalom za globalno
zagrijavanje od 1430.
Sustav klime za prednji dio napunjen je s 0,58 kg ima CO 2 ekvivalent od
0,83 tona, sustav klime za stražnji
dio u varijantama Combi napunjen je
s 1,1 kg i ima CO 2 ekvivalent od
1,57 tona, a sustav klime za prednji i stražnji dio u varijantama Bus
napunjen je s 1,7 kg i ima CO 2
ekvivalent od 2,43 tone.
Ovisno o vozilu, na naljepnici koja se
nalazi u motornom prostoru nalazi se
informacija o sredstvu za hlađenje
klima uređaja.
