Preinake karoserija343Kada ga ne upotrebljavate, spremite
daljinski upravljač u držač.
Sigurnosno čelično uže
Sigurnosno čelično uže pričvršćeno
na karoseriju kipera sprječava
previsoko podizanje karoserije
kipera. Ako se sigurnosno čelično uže
ošteti, morate ga odmah zamijeniti.
Zatražite pomoć radionice.

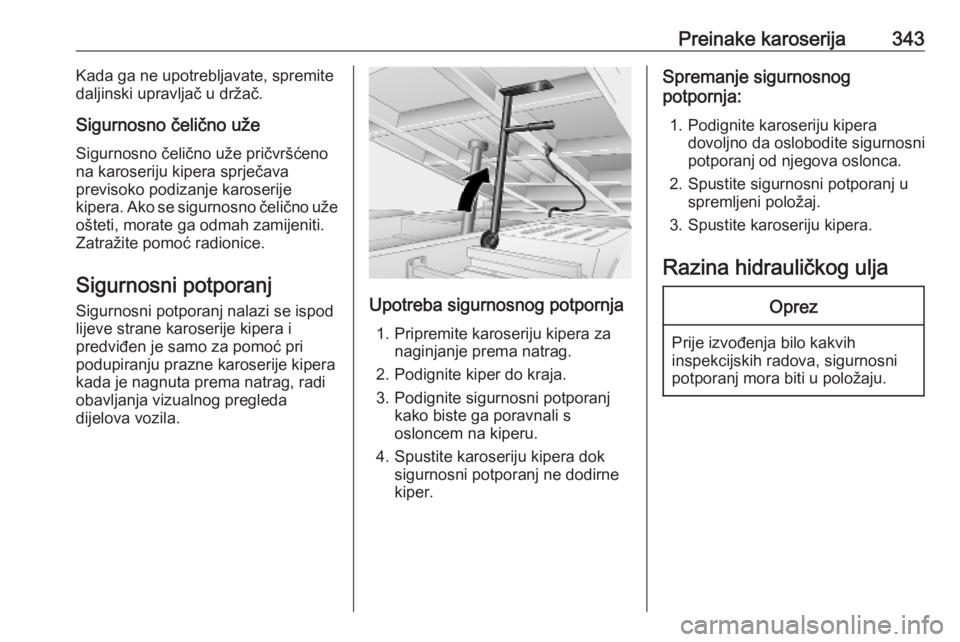

Sigurnosni potporanj
Sigurnosni potporanj nalazi se ispod
lijeve strane karoserije kipera i
predviđen je samo za pomoć pri
podupiranju prazne karoserije kipera
kada je nagnuta prema natrag, radi
obavljanja vizualnog pregleda
dijelova vozila.
Upotreba sigurnosnog potpornja
1. Pripremite karoseriju kipera za naginjanje prema natrag.
2. Podignite kiper do kraja.
3. Podignite sigurnosni potporanj kako biste ga poravnali s
osloncem na kiperu.
4. Spustite karoseriju kipera dok sigurnosni potporanj ne dodirnekiper.
Spremanje sigurnosnog
potpornja:
1. Podignite karoseriju kipera dovoljno da oslobodite sigurnosni
potporanj od njegova oslonca.
2. Spustite sigurnosni potporanj u spremljeni položaj.
3. Spustite karoseriju kipera.
Razina hidrauličkog uljaOprez
Prije izvođenja bilo kakvih
inspekcijskih radova, sigurnosni
potporanj mora biti u položaju.

344Preinake karoserija

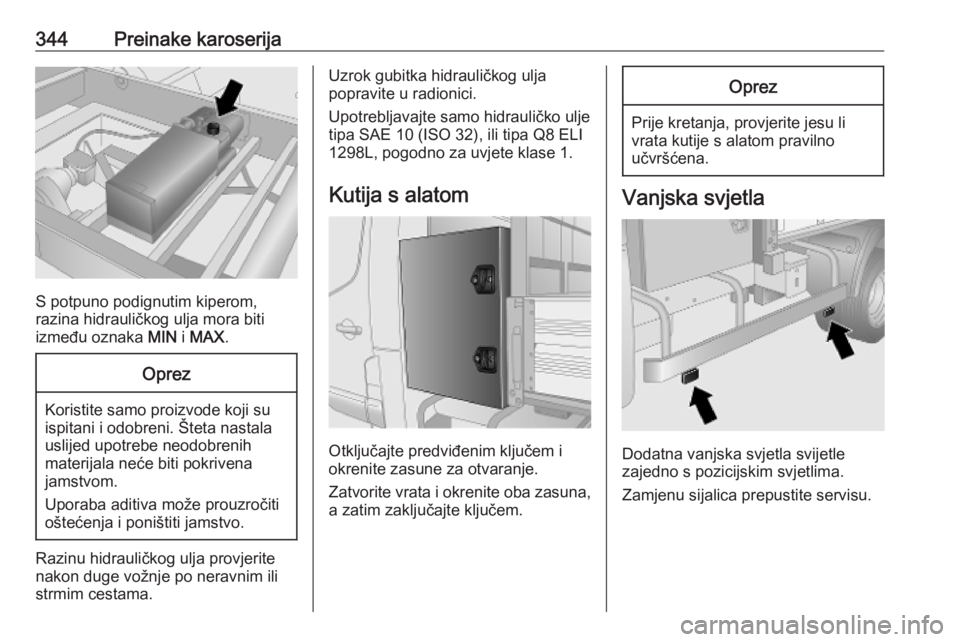

S potpuno podignutim kiperom,
razina hidrauličkog ulja mora biti
između oznaka MIN i MAX .
Oprez
Koristite samo proizvode koji su
ispitani i odobreni. Šteta nastala uslijed upotrebe neodobrenih
materijala neće biti pokrivena
jamstvom.
Uporaba aditiva može prouzročiti oštećenja i poništiti jamstvo.
Razinu hidrauličkog ulja provjerite
nakon duge vožnje po neravnim ili
strmim cestama.
Uzrok gubitka hidrauličkog ulja
popravite u radionici.
Upotrebljavajte samo hidrauličko ulje
tipa SAE 10 (ISO 32), ili tipa Q8 ELI
1298L, pogodno za uvjete klase 1.
Kutija s alatom
Otključajte predviđenim ključem i
okrenite zasune za otvaranje.
Zatvorite vrata i okrenite oba zasuna,
a zatim zaključajte ključem.
Oprez
Prije kretanja, provjerite jesu li
vrata kutije s alatom pravilno
učvršćena.
Vanjska svjetla
Dodatna vanjska svjetla svijetle
zajedno s pozicijskim svjetlima.
Zamjenu sijalica prepustite servisu.

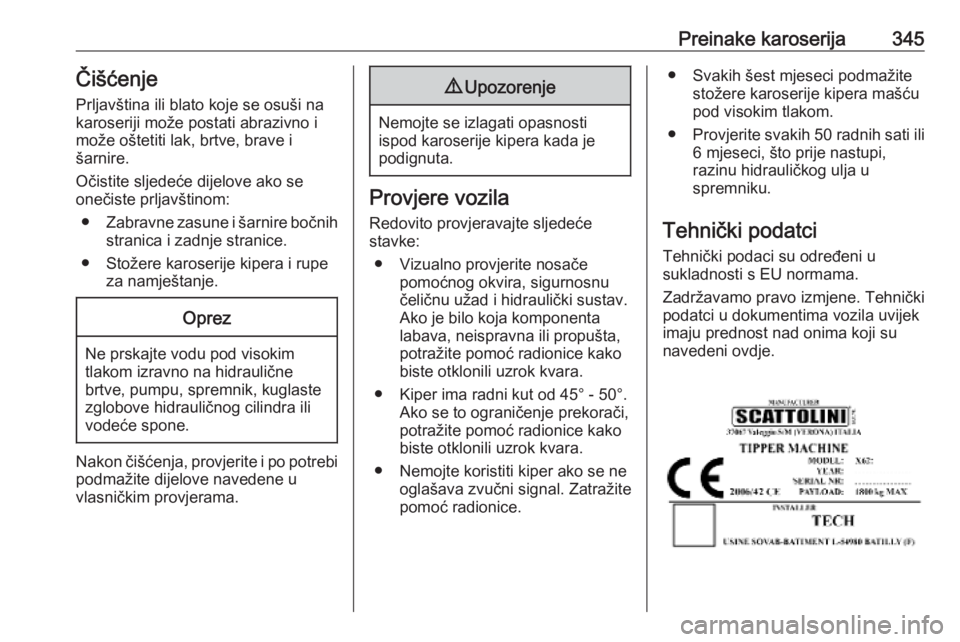

Preinake karoserija345Čišćenje
Prljavština ili blato koje se osuši na karoseriji može postati abrazivno i
može oštetiti lak, brtve, brave i
šarnire.
Očistite sljedeće dijelove ako se
onečiste prljavštinom:
● Zabravne zasune i šarnire bočnih
stranica i zadnje stranice.
● Stožere karoserije kipera i rupe za namještanje.Oprez
Ne prskajte vodu pod visokim
tlakom izravno na hidraulične
brtve, pumpu, spremnik, kuglaste
zglobove hidrauličnog cilindra ili
vodeće spone.
Nakon čišćenja, provjerite i po potrebi
podmažite dijelove navedene u
vlasničkim provjerama.
9 Upozorenje
Nemojte se izlagati opasnosti
ispod karoserije kipera kada je
podignuta.
Provjere vozila
Redovito provjeravajte sljedeće
stavke:
● Vizualno provjerite nosače pomoćnog okvira, sigurnosnučeličnu užad i hidraulički sustav.
Ako je bilo koja komponenta
labava, neispravna ili propušta,
potražite pomoć radionice kako
biste otklonili uzrok kvara.
● Kiper ima radni kut od 45° - 50°. Ako se to ograničenje prekorači,
potražite pomoć radionice kako
biste otklonili uzrok kvara.
● Nemojte koristiti kiper ako se ne oglašava zvučni signal. Zatražite
pomoć radionice.
● Svakih šest mjeseci podmažite stožere karoserije kipera mašću
pod visokim tlakom.
● Provjerite svakih 50 radnih sati ili
6 mjeseci, što prije nastupi,
razinu hidrauličkog ulja u
spremniku.
Tehnički podatci Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Tehnički
podatci u dokumentima vozila uvijek
imaju prednost nad onima koji su
navedeni ovdje.

346Preinake karoserijaDodatne informacije možete pronaći
na pločici s podatcima o karoseriji.

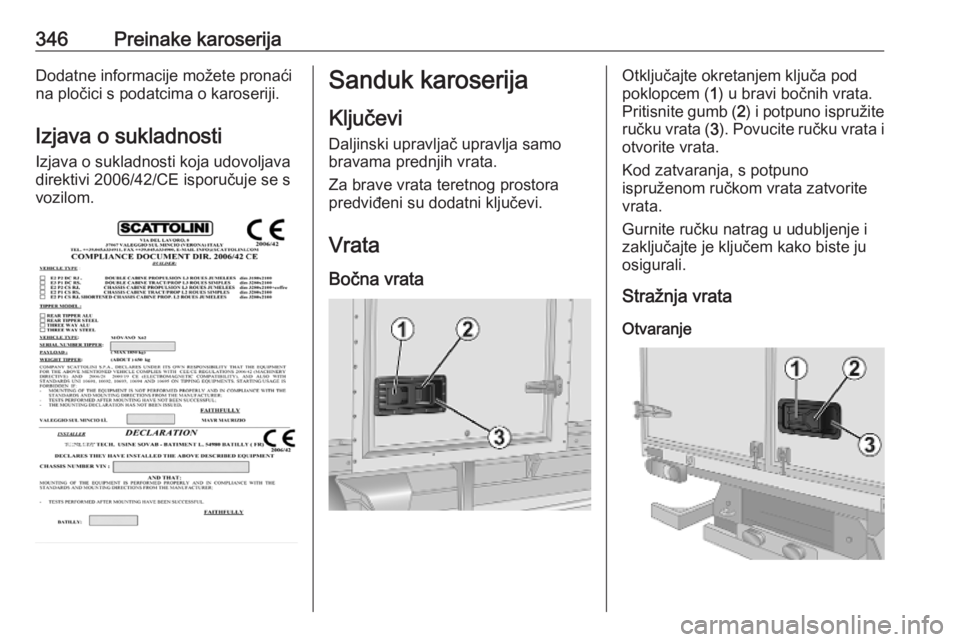

Izjava o sukladnosti
Izjava o sukladnosti koja udovoljava
direktivi 2006/42/CE isporučuje se s
vozilom.Sanduk karoserija
Ključevi Daljinski upravljač upravlja samo
bravama prednjih vrata.
Za brave vrata teretnog prostora
predviđeni su dodatni ključevi.
Vrata
Bočna vrataOtključajte okretanjem ključa pod
poklopcem ( 1) u bravi bočnih vrata.
Pritisnite gumb ( 2) i potpuno ispružite
ručku vrata ( 3). Povucite ručku vrata i
otvorite vrata.
Kod zatvaranja, s potpuno
ispruženom ručkom vrata zatvorite
vrata.
Gurnite ručku natrag u udubljenje i
zaključajte je ključem kako biste ju
osigurali.
Stražnja vrata
Otvaranje

Preinake karoserija347Otključajte okretanjem ključa pod
poklopcem ( 1) u bravi stražnjih vrata.
Pritisnite gumb ( 2) i potpuno ispružite
ručku vrata ( 3). Povucite ručku vrata i
otvorite vrata.
Lijeva stražnja vrata se otvaraju
podizanjem unutarnje hvataljke.
Prilikom otvaranja vrata do 270º,
vrata se zadržavaju u potpuno
otvorenom položaju učvršćenjem
hvataljki na bočnim stranicama
karoserije.
Zatvaranje
Otpustite hvataljke sa stranica
karoserije i uvijek najprije zatvorite
lijeva stražnja vrata.
Kod zatvaranja, s potpuno
ispruženom ručkom vrata zatvorite
vrata.
Gurnite ručku natrag u udubljenje i
zaključajte je ključem kako biste ju
osigurali.
Roleta
Otvaranje
Otključajte okretanjem ključa u bravi
stražnjih vrata ( 1).
Okrenite zasun ( 2) i oslobodite ručicu.
Podignite ručicu ( 3) do kraja dok se
sigurnosna hvataljka ne učvrsti.

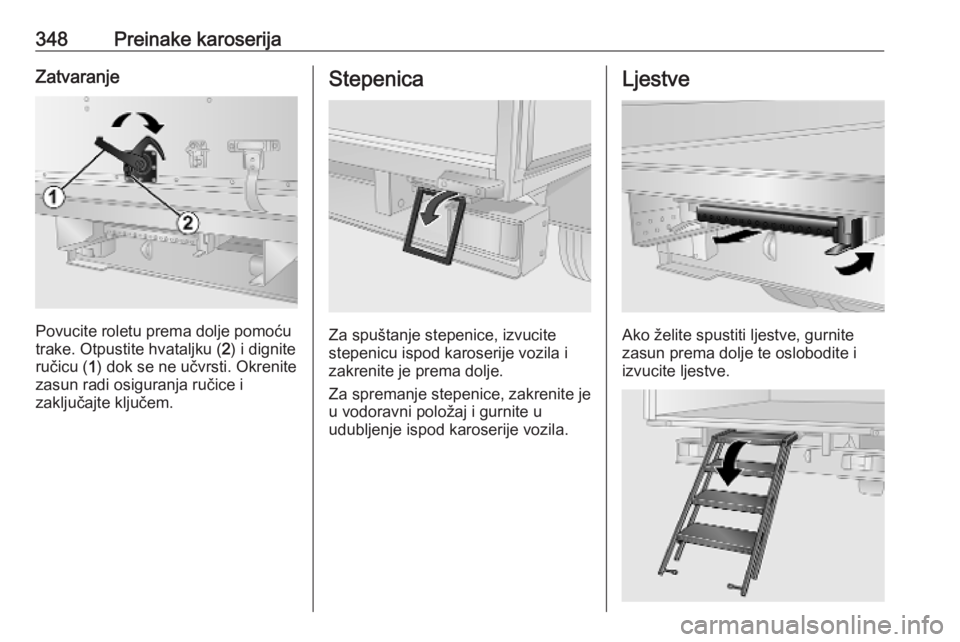

348Preinake karoserijaZatvaranje
Povucite roletu prema dolje pomoću
trake. Otpustite hvataljku ( 2) i dignite
ručicu ( 1) dok se ne učvrsti. Okrenite
zasun radi osiguranja ručice i
zaključajte ključem.
Stepenica
Za spuštanje stepenice, izvucite
stepenicu ispod karoserije vozila i
zakrenite je prema dolje.
Za spremanje stepenice, zakrenite je
u vodoravni položaj i gurnite u
udubljenje ispod karoserije vozila.
Ljestve
Ako želite spustiti ljestve, gurnite
zasun prema dolje te oslobodite i
izvucite ljestve.

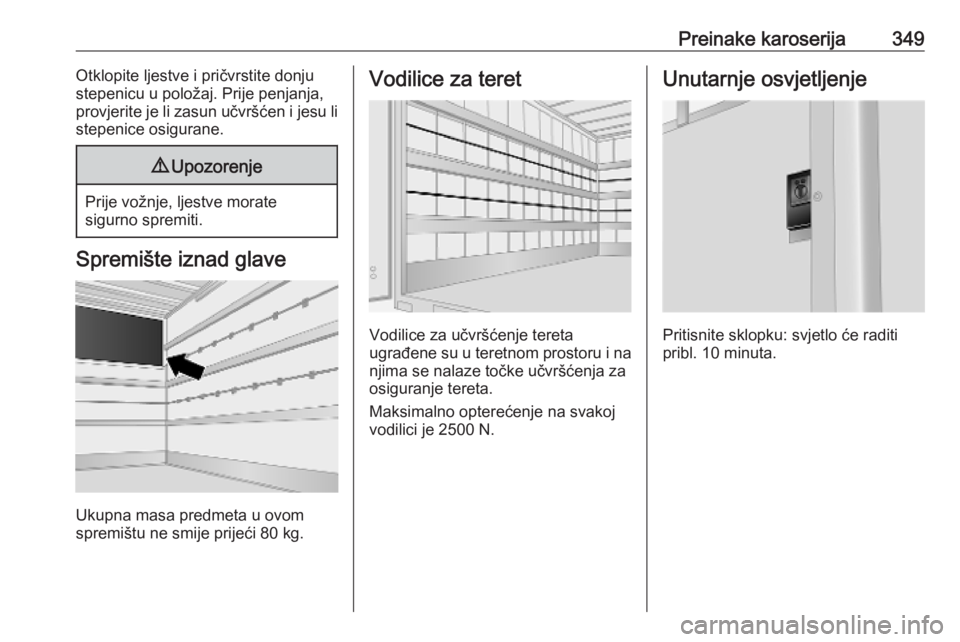

Preinake karoserija349Otklopite ljestve i pričvrstite donjustepenicu u položaj. Prije penjanja,
provjerite je li zasun učvršćen i jesu li
stepenice osigurane.9 Upozorenje
Prije vožnje, ljestve morate
sigurno spremiti.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 80 kg.
Vodilice za teret
Vodilice za učvršćenje tereta
ugrađene su u teretnom prostoru i na njima se nalaze točke učvršćenja za
osiguranje tereta.
Maksimalno opterećenje na svakoj
vodilici je 2500 N.
Unutarnje osvjetljenje
Pritisnite sklopku: svjetlo će raditi
pribl. 10 minuta.

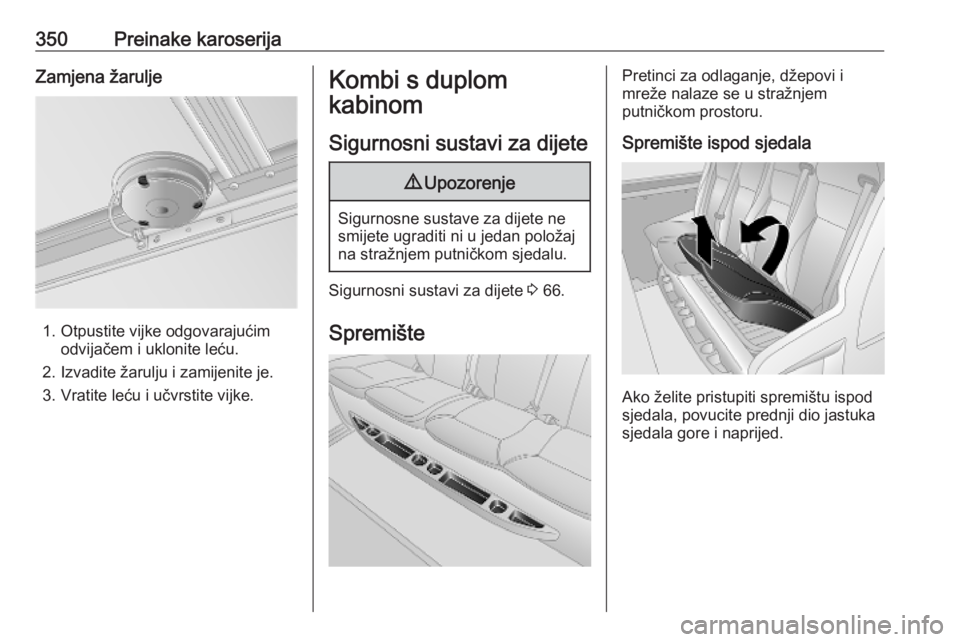

350Preinake karoserijaZamjena žarulje
1. Otpustite vijke odgovarajućimodvijačem i uklonite leću.
2. Izvadite žarulju i zamijenite je.
3. Vratite leću i učvrstite vijke.
Kombi s duplom
kabinom
Sigurnosni sustavi za dijete9 Upozorenje
Sigurnosne sustave za dijete ne
smijete ugraditi ni u jedan položaj
na stražnjem putničkom sjedalu.
Sigurnosni sustavi za dijete 3 66.
Spremište
Pretinci za odlaganje, džepovi i
mreže nalaze se u stražnjem
putničkom prostoru.
Spremište ispod sjedala
Ako želite pristupiti spremištu ispod
sjedala, povucite prednji dio jastuka sjedala gore i naprijed.
