Page 297 of 373

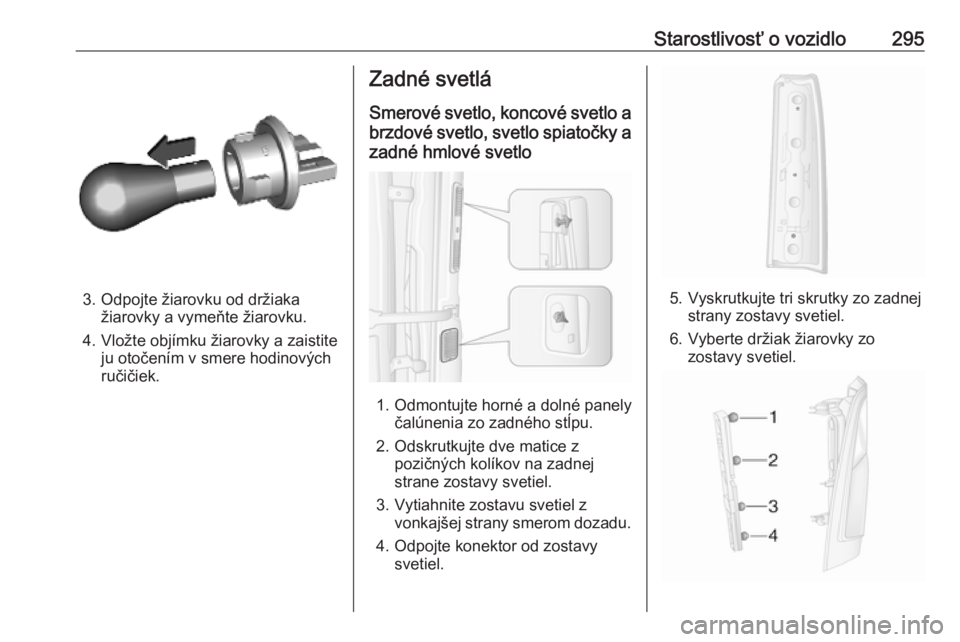

Starostlivosť o vozidlo295
3. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky a zaistite ju otočením v smere hodinových
ručičiek.
Zadné svetlá
Smerové svetlo, koncové svetlo a
brzdové svetlo, svetlo spiatočky a
zadné hmlové svetlo
1. Odmontujte horné a dolné panely čalúnenia zo zadného stĺpu.
2. Odskrutkujte dve matice z pozičných kolíkov na zadnej
strane zostavy svetiel.
3. Vytiahnite zostavu svetiel z vonkajšej strany smerom dozadu.
4. Odpojte konektor od zostavy svetiel.
5. Vyskrutkujte tri skrutky zo zadnej strany zostavy svetiel.
6. Vyberte držiak žiarovky zo zostavy svetiel.
Page 298 of 373

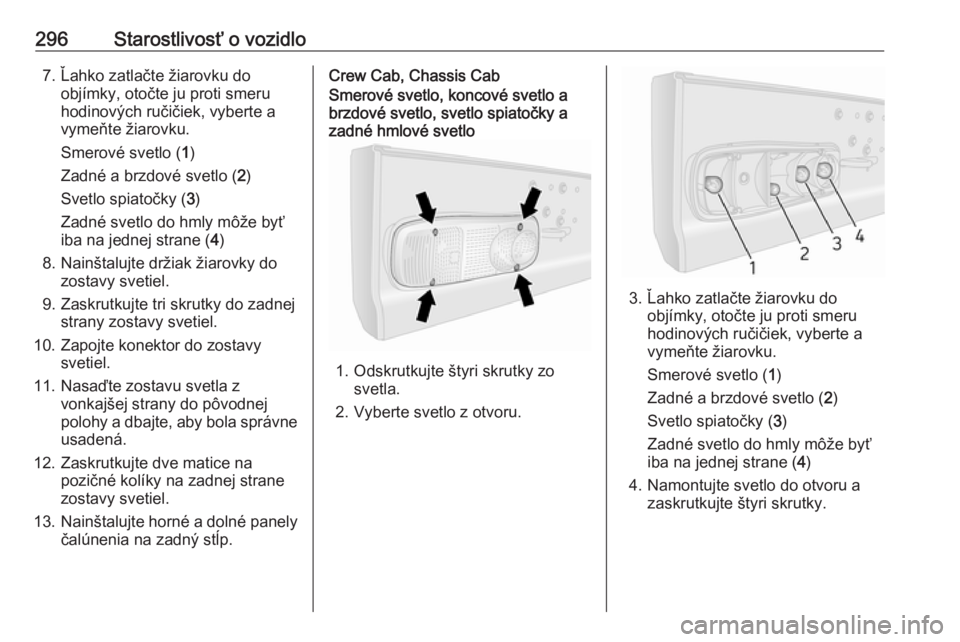

296Starostlivosť o vozidlo7. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Smerové svetlo ( 1)
Zadné a brzdové svetlo ( 2)
Svetlo spiatočky ( 3)
Zadné svetlo do hmly môže byť
iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.Crew Cab, Chassis CabSmerové svetlo, koncové svetlo a
brzdové svetlo, svetlo spiatočky a
zadné hmlové svetlo
1. Odskrutkujte štyri skrutky zo svetla.
2. Vyberte svetlo z otvoru.
3. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Smerové svetlo ( 1)
Zadné a brzdové svetlo ( 2)
Svetlo spiatočky ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
4. Namontujte svetlo do otvoru a zaskrutkujte štyri skrutky.
Page 299 of 373

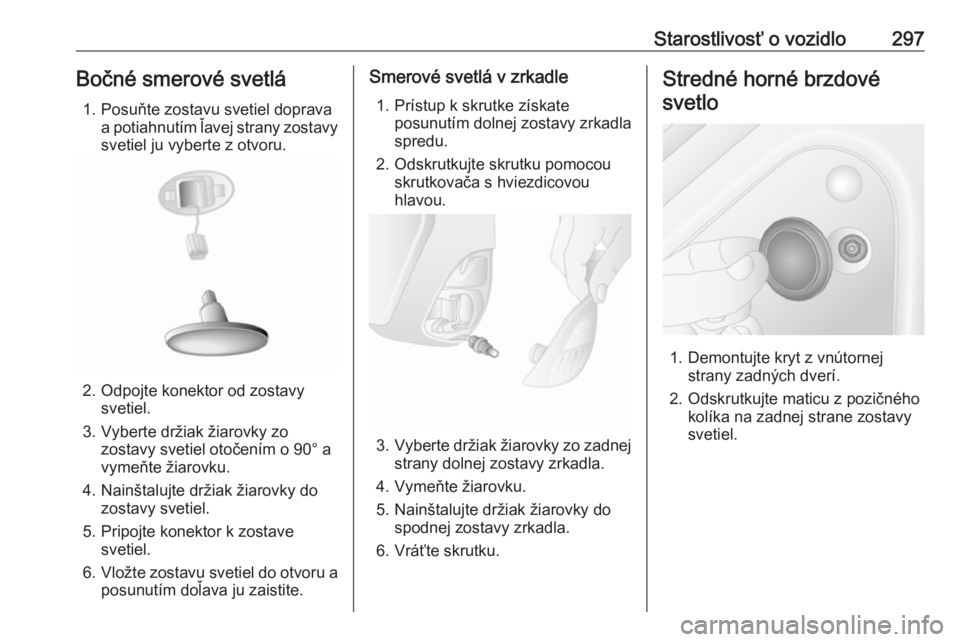

Starostlivosť o vozidlo297Bočné smerové svetlá1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Pripojte konektor k zostave svetiel.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Smerové svetlá v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovou
hlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Nainštalujte držiak žiarovky do spodnej zostavy zrkadla.
6. Vráťte skrutku.
Stredné horné brzdové
svetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.
Page 300 of 373

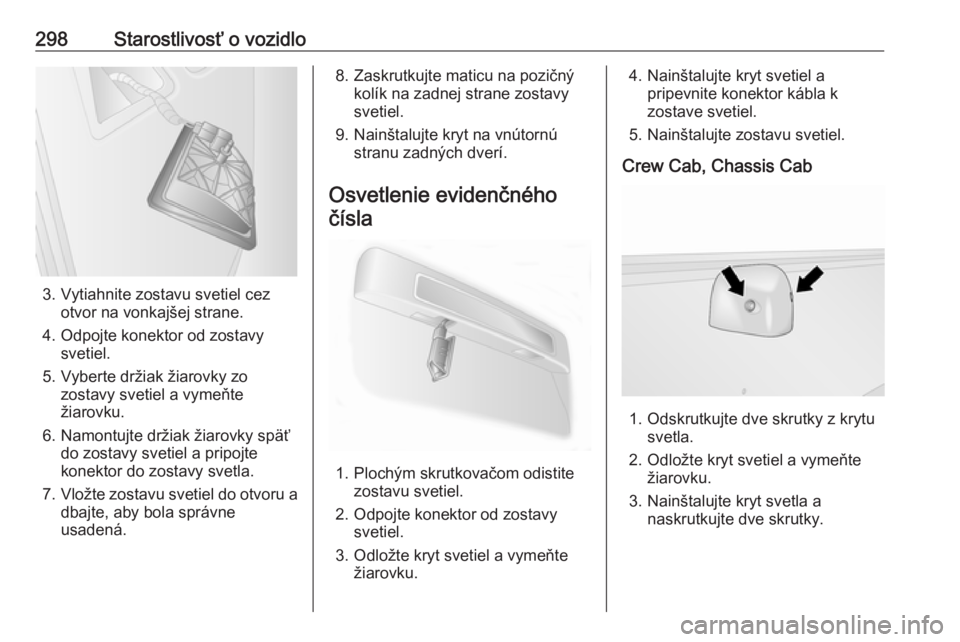

298Starostlivosť o vozidlo
3. Vytiahnite zostavu svetiel cezotvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňtežiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie evidenčného čísla
1. Plochým skrutkovačom odistite zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Nainštalujte kryt svetiel apripevnite konektor kábla k
zostave svetiel.
5. Nainštalujte zostavu svetiel.
Crew Cab, Chassis Cab
1. Odskrutkujte dve skrutky z krytu svetla.
2. Odložte kryt svetiel a vymeňte žiarovku.
3. Nainštalujte kryt svetla a naskrutkujte dve skrutky.
Page 301 of 373

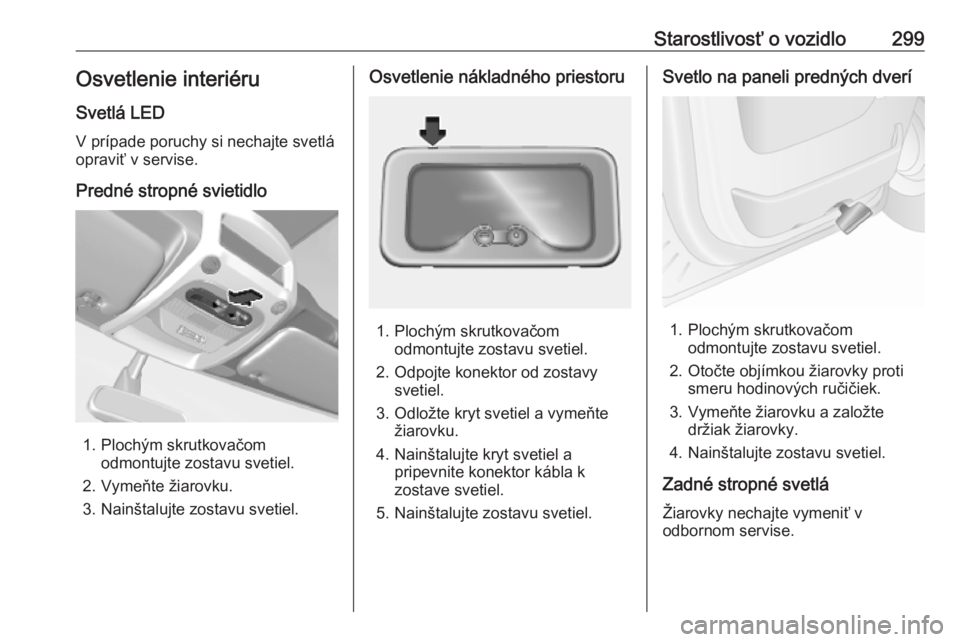

Starostlivosť o vozidlo299Osvetlenie interiéru
Svetlá LED
V prípade poruchy si nechajte svetlá
opraviť v servise.
Predné stropné svietidlo
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu svetiel.
Osvetlenie nákladného priestoru
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Nainštalujte kryt svetiel a pripevnite konektor kábla k
zostave svetiel.
5. Nainštalujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačom odmontujte zostavu svetiel.
2. Otočte objímkou žiarovky proti smeru hodinových ručičiek.
3. Vymeňte žiarovku a založte držiak žiarovky.
4. Nainštalujte zostavu svetiel.
Zadné stropné svetlá Žiarovky nechajte vymeniť v
odbornom servise.
Page 302 of 373

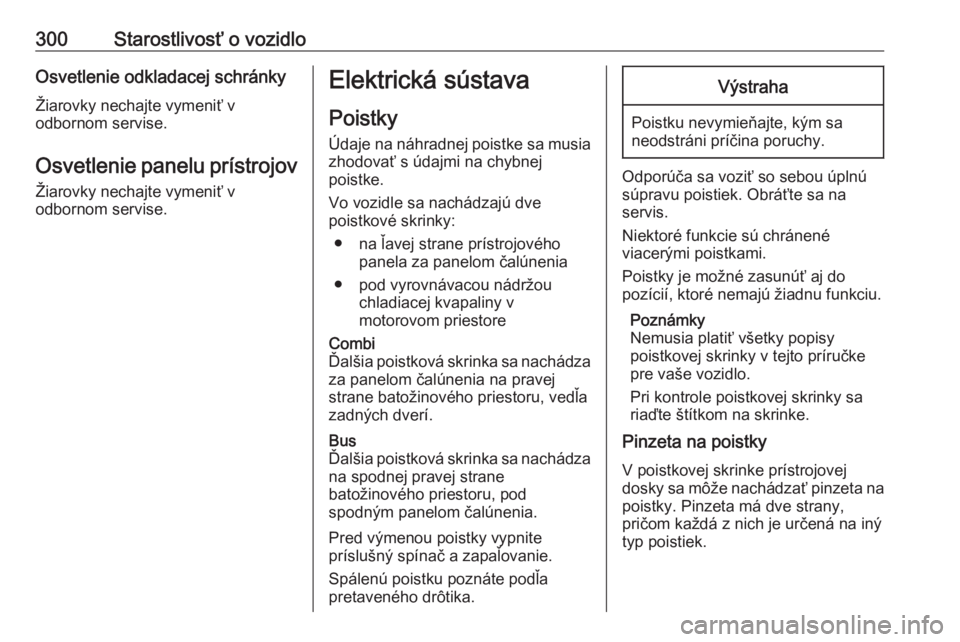

300Starostlivosť o vozidloOsvetlenie odkladacej schránkyŽiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● pod vyrovnávacou nádržou chladiacej kvapaliny v
motorovom priestoreCombi
Ďalšia poistková skrinka sa nachádza
za panelom čalúnenia na pravej
strane batožinového priestoru, vedľa
zadných dverí.Bus
Ďalšia poistková skrinka sa nachádza na spodnej pravej strane
batožinového priestoru, pod
spodným panelom čalúnenia.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.
Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Odporúča sa voziť so sebou úplnú súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj do
pozícií, ktoré nemajú žiadnu funkciu.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.
Pinzeta na poistky
V poistkovej skrinke prístrojovej
dosky sa môže nachádzať pinzeta na
poistky. Pinzeta má dve strany,
pričom každá z nich je určená na iný
typ poistiek.
Page 303 of 373

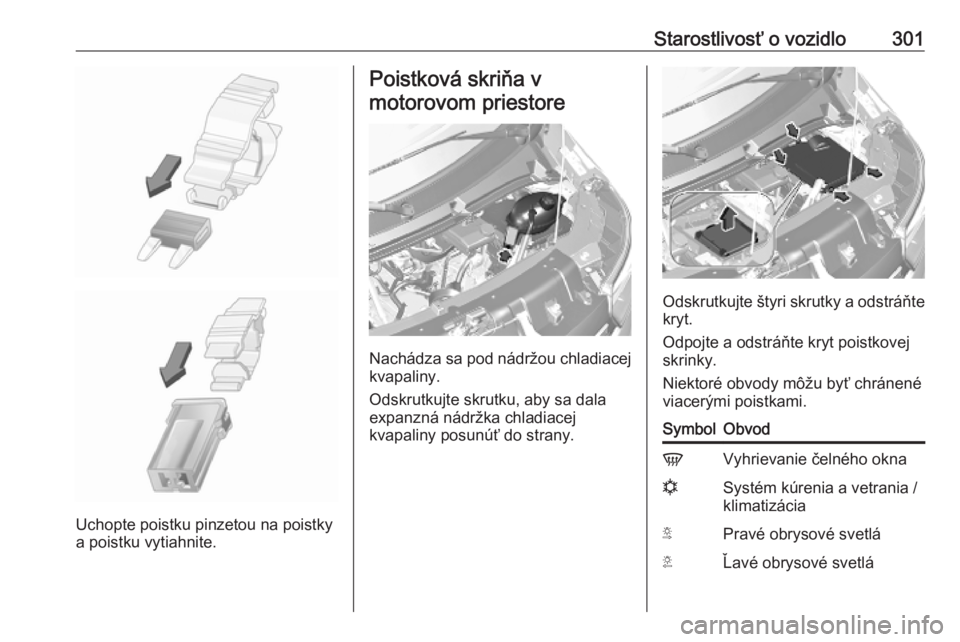

Starostlivosť o vozidlo301
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Nachádza sa pod nádržou chladiacej kvapaliny.
Odskrutkujte skrutku, aby sa dala
expanzná nádržka chladiacej
kvapaliny posunúť do strany.
Odskrutkujte štyri skrutky a odstráňte
kryt.
Odpojte a odstráňte kryt poistkovej
skrinky.
Niektoré obvody môžu byť chránené
viacerými poistkami.
SymbolObvodVVyhrievanie čelného oknanSystém kúrenia a vetrania /
klimatizáciaSPravé obrysové svetláTĽavé obrysové svetlá
Page 304 of 373

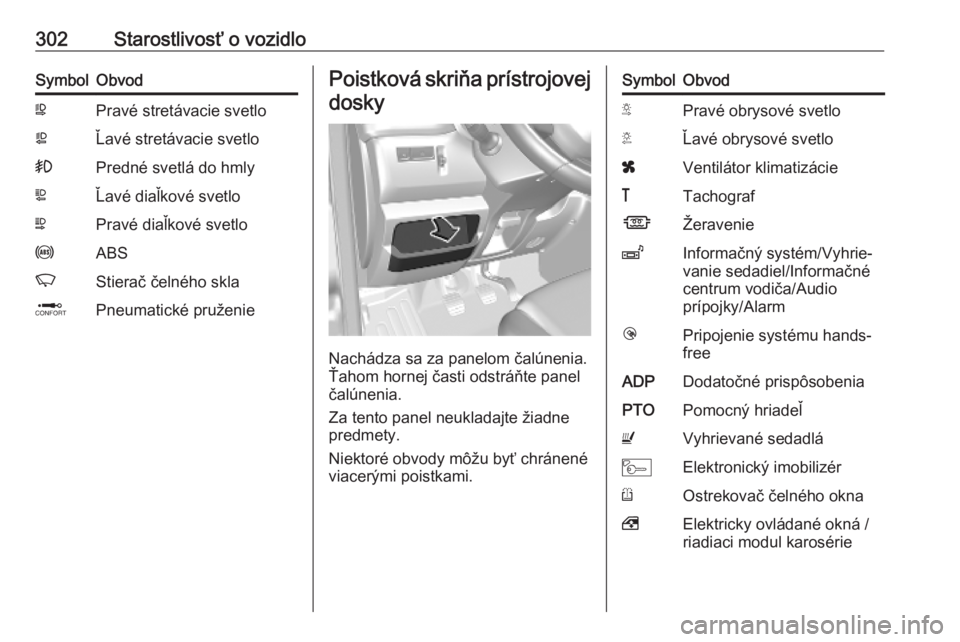

302Starostlivosť o vozidloSymbolObvodWPravé stretávacie svetloaĽavé stretávacie svetlo>Predné svetlá do hmlyLĽavé diaľkové svetloNPravé diaľkové svetlouABSKStierač čelného sklaQPneumatické pruženiePoistková skriňa prístrojovejdosky
Nachádza sa za panelom čalúnenia.
Ťahom hornej časti odstráňte panel
čalúnenia.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.
SymbolObvodSPravé obrysové svetloTĽavé obrysové svetloxVentilátor klimatizácie&TachografÍŽeravenieZInformačný systém/Vyhrie‐
vanie sedadiel/Informačné
centrum vodiča/Audio
prípojky/AlarmlPripojenie systému hands‐
freeADPDodatočné prispôsobeniaPTOPomocný hriadeľUVyhrievané sedadláMElektronický imobilizérROstrekovač čelného okna,Elektricky ovládané okná /
riadiaci modul karosérie
