Page 249 of 373

Jazda247Výfuk motora9Nebezpečenstvo
Výfukové plyny vznikajúce pri
spaľovaní paliva v motore,
obsahujú jedovatý oxid uhoľnatý, ktorý je bez farby a bez zápachu.
Vdychovanie tohto oxidu je životu
nebezpečné.
Ak výfukové plyny vniknú do
interiéru vozidla, otvorte okná.
Príčinu poruchy nechajte odstrániť v servise.
Vyvarujte sa jazdy s otvoreným
batožinovým priestorom, pretože
by do vozidla mohli vnikať
výfukové plyny.
Odlučovač pevných častíc
pre vznetové motory
Filtre systému odlučovača pevných
častíc odstraňuje sadze z výfukových plynov. Systém obsahuje
samočistiacu funkciu, ktorá sa spustí
automaticky počas jazdy bez
akéhokoľvek oznámenia.
Filter sa čistí pravidelným spaľovaním
častíc sadze pri vysokej teplote.
Tento proces nastane automaticky pri nastavených jazdných podmienkach.
Počas tejto doby nie je k dispozícii funkcia Autostop a spotreba palivamôže byť vyššia. Emisia pachu a
dymu je počas tohto procesu
normálna.
Za určitých podmienok, napr. ak
jazdíte krátke vzdialenosti, systém sa
nemôže automaticky vyčistiť.
Ak filter vyžaduje čistenie a
predchádzajúce jazdné podmienky
neumožnili automatické čistenie,
rozsvieti sa kontrolka j 3 102.
Neodkladne vyhľadajte pomoc v
servise.Výstraha
Ak sa proces čistenia preruší,
hrozí vážne poškodenie motora.
Čistenie je rýchlejšie pri vysokých
otáčkach a zaťažení motora.
Katalyzátor
Katalyzátor znižuje množstvo
škodlivých látok vo výfukových
plynoch.Výstraha
Iné stupne paliva ako tie, ktoré sú
uvedené na strane 3 277, by
mohli poškodiť katalyzátor alebo elektronické komponenty.
Nespálené palivo sa prehreje a
poškodí katalyzátor. Preto sa
vyvarujte nadmerného používania štartéra, spotrebovania všetkého
benzínu v palivovej nádrži a
štarovania motora roztlačovaním
alebo rozťahovaním.
V prípade vynechávania motora,
nerovnomerného chodu motora,
zreteľného zníženia výkonu motora
alebo iných neobvyklých problémov
čo možno najskôr nechajte príčinu
poruchy odstrániť v servise. V
núdzovom prípade je možné krátku
dobu pokračovať v jazde, a to nízkou
rýchlosťou vozidla a s nízkymi
otáčkami motora.
Page 250 of 373

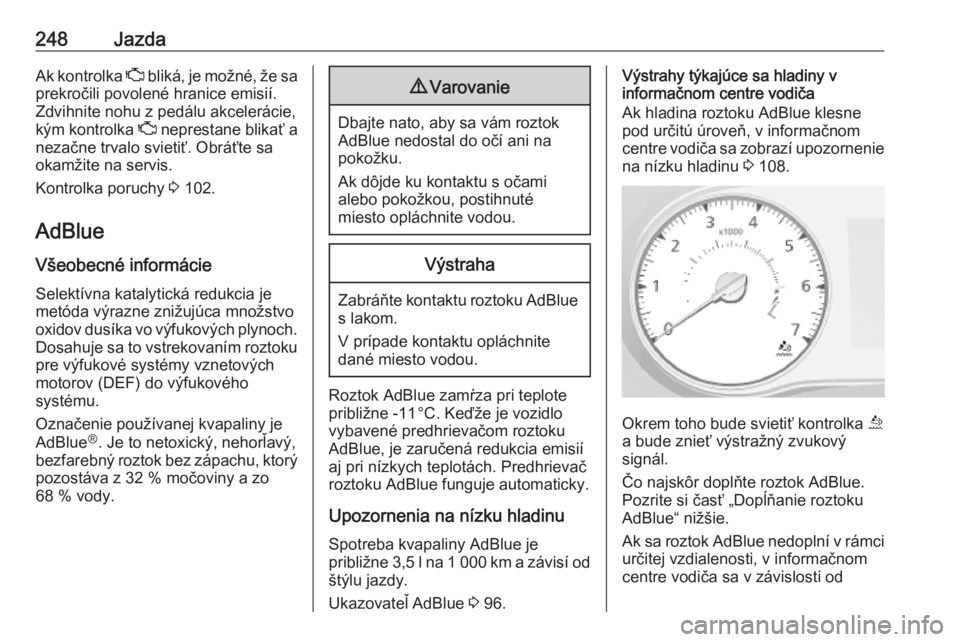

248JazdaAk kontrolka Z bliká, je možné, že sa
prekročili povolené hranice emisií.
Zdvihnite nohu z pedálu akcelerácie,
kým kontrolka Z neprestane blikať a
nezačne trvalo svietiť. Obráťte sa
okamžite na servis.
Kontrolka poruchy 3 102.
AdBlue Všeobecné informácie
Selektívna katalytická redukcia je
metóda výrazne znižujúca množstvo
oxidov dusíka vo výfukových plynoch. Dosahuje sa to vstrekovaním roztoku
pre výfukové systémy vznetových
motorov (DEF) do výfukového
systému.
Označenie používanej kvapaliny je
AdBlue Ⓡ
. Je to netoxický, nehorľavý,
bezfarebný roztok bez zápachu, ktorý
pozostáva z 32 % močoviny a zo
68 % vody.9 Varovanie
Dbajte nato, aby sa vám roztok
AdBlue nedostal do očí ani na
pokožku.
Ak dôjde ku kontaktu s očami
alebo pokožkou, postihnuté
miesto opláchnite vodou.
Výstraha
Zabráňte kontaktu roztoku AdBlue
s lakom.
V prípade kontaktu opláchnite
dané miesto vodou.
Roztok AdBlue zamŕza pri teplote
približne -11 °C. Keďže je vozidlo
vybavené predhrievačom roztoku
AdBlue, je zaručená redukcia emisií
aj pri nízkych teplotách. Predhrievač
roztoku AdBlue funguje automaticky.
Upozornenia na nízku hladinu
Spotreba kvapaliny AdBlue je
približne 3,5 l na 1 000 km a závisí od štýlu jazdy.
Ukazovateľ AdBlue 3 96.
Výstrahy týkajúce sa hladiny v
informačnom centre vodiča
Ak hladina roztoku AdBlue klesne
pod určitú úroveň, v informačnom
centre vodiča sa zobrazí upozornenie
na nízku hladinu 3 108.
Okrem toho bude svietiť kontrolka ú
a bude znieť výstražný zvukový
signál.
Čo najskôr doplňte roztok AdBlue.
Pozrite si časť „Dopĺňanie roztoku
AdBlue“ nižšie.
Ak sa roztok AdBlue nedoplní v rámci
určitej vzdialenosti, v informačnom
centre vodiča sa v závislosti od
Page 251 of 373

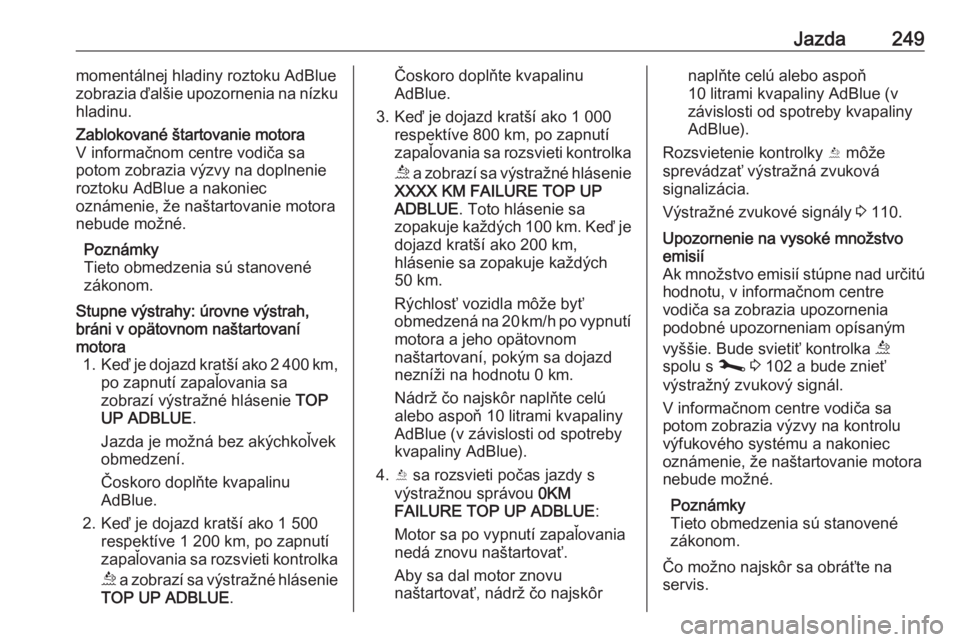

Jazda249momentálnej hladiny roztoku AdBlue
zobrazia ďalšie upozornenia na nízku
hladinu.Zablokované štartovanie motora
V informačnom centre vodiča sa
potom zobrazia výzvy na doplnenie
roztoku AdBlue a nakoniec
oznámenie, že naštartovanie motora
nebude možné.
Poznámky
Tieto obmedzenia sú stanovené zákonom.Stupne výstrahy: úrovne výstrah,
bráni v opätovnom naštartovaní
motora 1. Keď je dojazd kratší ako 2 400 km,
po zapnutí zapaľovania sa
zobrazí výstražné hlásenie TOP
UP ADBLUE .
Jazda je možná bez akýchkoľvek
obmedzení.
Čoskoro doplňte kvapalinu
AdBlue.
2. Keď je dojazd kratší ako 1 500 respektíve 1 200 km, po zapnutí
zapaľovania sa rozsvieti kontrolka
ú a zobrazí sa výstražné hlásenie
TOP UP ADBLUE .Čoskoro doplňte kvapalinu
AdBlue.
3. Keď je dojazd kratší ako 1 000 respektíve 800 km, po zapnutí
zapaľovania sa rozsvieti kontrolka
ú a zobrazí sa výstražné hlásenie
XXXX KM FAILURE TOP UP
ADBLUE . Toto hlásenie sa
zopakuje každých 100 km. Keď je
dojazd kratší ako 200 km,
hlásenie sa zopakuje každých
50 km.
Rýchlosť vozidla môže byť
obmedzená na 20 km/h po vypnutí
motora a jeho opätovnom
naštartovaní, pokým sa dojazd
nezníži na hodnotu 0 km.
Nádrž čo najskôr naplňte celú
alebo aspoň 10 litrami kvapaliny
AdBlue (v závislosti od spotreby
kvapaliny AdBlue).
4. Y sa rozsvieti počas jazdy s
výstražnou správou 0KM
FAILURE TOP UP ADBLUE :
Motor sa po vypnutí zapaľovania
nedá znovu naštartovať.
Aby sa dal motor znovu
naštartovať, nádrž čo najskôrnaplňte celú alebo aspoň
10 litrami kvapaliny AdBlue (v
závislosti od spotreby kvapaliny
AdBlue).
Rozsvietenie kontrolky Y môže
sprevádzať výstražná zvuková
signalizácia.
Výstražné zvukové signály 3 110.Upozornenie na vysoké množstvo
emisií
Ak množstvo emisií stúpne nad určitú
hodnotu, v informačnom centre
vodiča sa zobrazia upozornenia
podobné upozorneniam opísaným
vyššie. Bude svietiť kontrolka ú
spolu s j 3 102 a bude znieť
výstražný zvukový signál.
V informačnom centre vodiča sa
potom zobrazia výzvy na kontrolu
výfukového systému a nakoniec
oznámenie, že naštartovanie motora
nebude možné.
Poznámky
Tieto obmedzenia sú stanovené
zákonom.
Čo možno najskôr sa obráťte na
servis.
Page 252 of 373

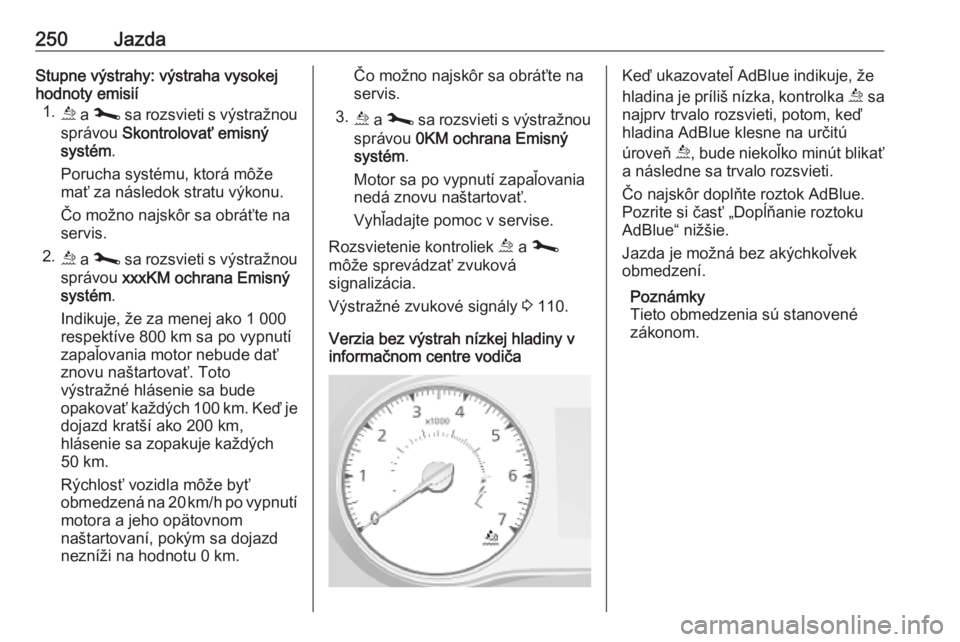

250JazdaStupne výstrahy: výstraha vysokej
hodnoty emisií 1. ú a j sa rozsvieti s výstražnou
správou Skontrolovať emisný
systém .
Porucha systému, ktorá môže
mať za následok stratu výkonu.
Čo možno najskôr sa obráťte na
servis.
2. ú a j sa rozsvieti s výstražnou
správou xxxKM ochrana Emisný
systém .
Indikuje, že za menej ako 1 000
respektíve 800 km sa po vypnutí
zapaľovania motor nebude dať
znovu naštartovať. Toto
výstražné hlásenie sa bude
opakovať každých 100 km. Keď je dojazd kratší ako 200 km,
hlásenie sa zopakuje každých
50 km.
Rýchlosť vozidla môže byť
obmedzená na 20 km/h po vypnutí
motora a jeho opätovnom
naštartovaní, pokým sa dojazd
nezníži na hodnotu 0 km.Čo možno najskôr sa obráťte na
servis.
3. ú a j sa rozsvieti s výstražnou
správou 0KM ochrana Emisný
systém .
Motor sa po vypnutí zapaľovania
nedá znovu naštartovať.
Vyhľadajte pomoc v servise.
Rozsvietenie kontroliek ú a j
môže sprevádzať zvuková
signalizácia.
Výstražné zvukové signály 3 110.
Verzia bez výstrah nízkej hladiny v
informačnom centre vodičaKeď ukazovateľ AdBlue indikuje, že
hladina je príliš nízka, kontrolka ú sa
najprv trvalo rozsvieti, potom, keď
hladina AdBlue klesne na určitú
úroveň ú, bude niekoľko minút blikať
a následne sa trvalo rozsvieti.
Čo najskôr doplňte roztok AdBlue.
Pozrite si časť „Dopĺňanie roztoku
AdBlue“ nižšie.
Jazda je možná bez akýchkoľvek
obmedzení.
Poznámky
Tieto obmedzenia sú stanovené
zákonom.
Page 253 of 373

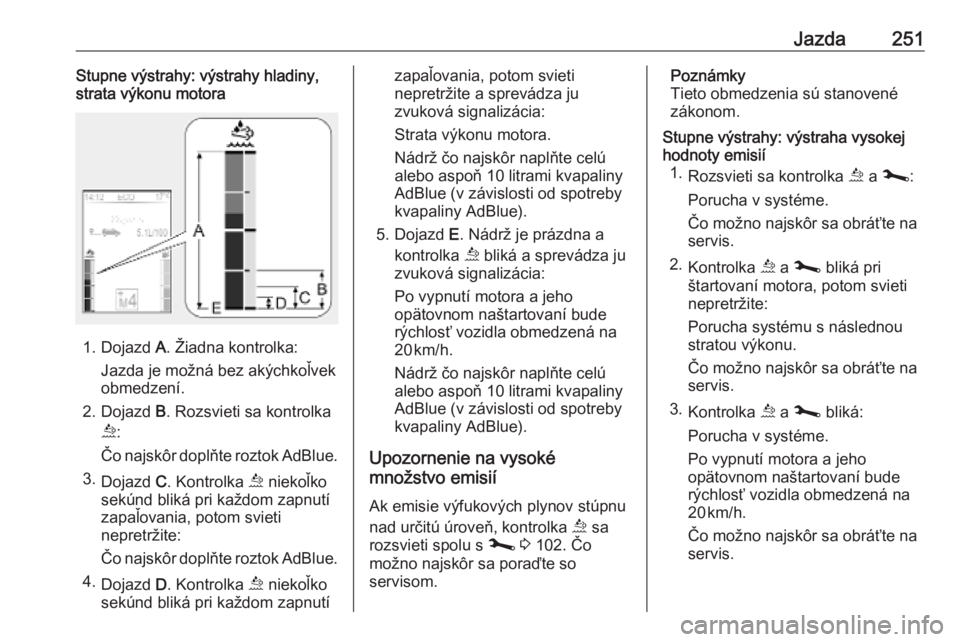

Jazda251Stupne výstrahy: výstrahy hladiny,
strata výkonu motora
1. Dojazd A. Žiadna kontrolka:
Jazda je možná bez akýchkoľvek
obmedzení.
2. Dojazd B. Rozsvieti sa kontrolka
ú :
Čo najskôr doplňte roztok AdBlue.
3. Dojazd C. Kontrolka ú niekoľko
sekúnd bliká pri každom zapnutí
zapaľovania, potom svieti
nepretržite:
Čo najskôr doplňte roztok AdBlue.
4. Dojazd D. Kontrolka ú niekoľko
sekúnd bliká pri každom zapnutí
zapaľovania, potom svieti
nepretržite a sprevádza ju
zvuková signalizácia:
Strata výkonu motora.
Nádrž čo najskôr naplňte celú
alebo aspoň 10 litrami kvapaliny
AdBlue (v závislosti od spotreby
kvapaliny AdBlue).
5. Dojazd E. Nádrž je prázdna a
kontrolka ú bliká a sprevádza ju
zvuková signalizácia:
Po vypnutí motora a jeho
opätovnom naštartovaní bude
rýchlosť vozidla obmedzená na
20 km/h.
Nádrž čo najskôr naplňte celú
alebo aspoň 10 litrami kvapaliny
AdBlue (v závislosti od spotreby
kvapaliny AdBlue).
Upozornenie na vysoké
množstvo emisií
Ak emisie výfukových plynov stúpnu
nad určitú úroveň, kontrolka ú sa
rozsvieti spolu s j 3 102. Čo
možno najskôr sa poraďte so
servisom.Poznámky
Tieto obmedzenia sú stanovené
zákonom.Stupne výstrahy: výstraha vysokej
hodnoty emisií 1. Rozsvieti sa kontrolka ú a j :
Porucha v systéme.
Čo možno najskôr sa obráťte na
servis.
2. Kontrolka ú a j bliká pri
štartovaní motora, potom svieti
nepretržite:
Porucha systému s následnou
stratou výkonu.
Čo možno najskôr sa obráťte na
servis.
3. Kontrolka ú a j bliká:
Porucha v systéme.
Po vypnutí motora a jeho
opätovnom naštartovaní bude
rýchlosť vozidla obmedzená na
20 km/h.
Čo možno najskôr sa obráťte na
servis.
Page 254 of 373

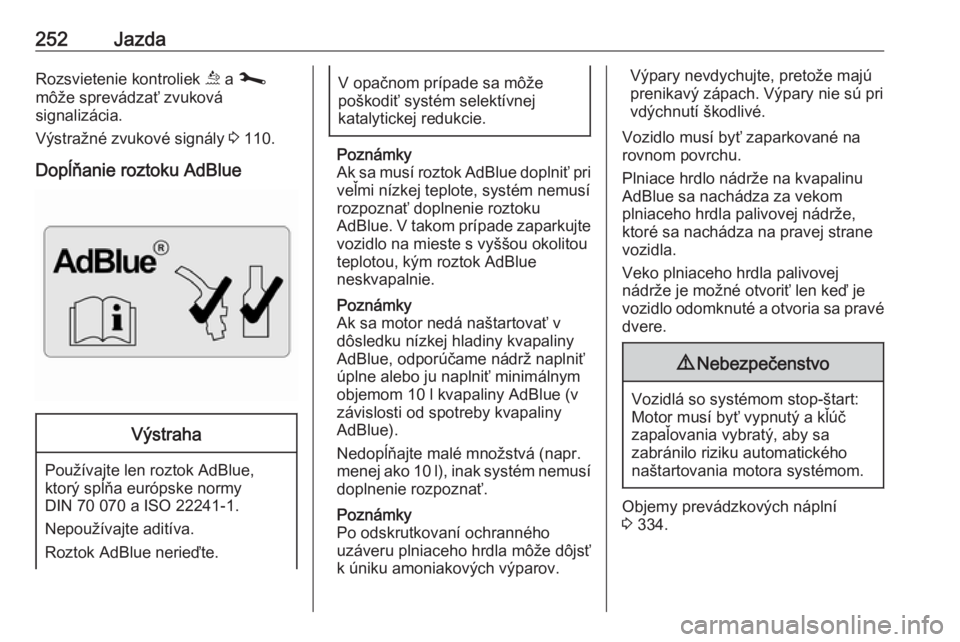

252JazdaRozsvietenie kontroliek ú a j
môže sprevádzať zvuková
signalizácia.
Výstražné zvukové signály 3 110.
Dopĺňanie roztoku AdBlueVýstraha
Používajte len roztok AdBlue,
ktorý spĺňa európske normy
DIN 70 070 a ISO 22241-1.
Nepoužívajte aditíva.
Roztok AdBlue nerieďte.
V opačnom prípade sa môže
poškodiť systém selektívnej
katalytickej redukcie.
Poznámky
Ak sa musí roztok AdBlue doplniť pri
veľmi nízkej teplote, systém nemusí
rozpoznať doplnenie roztoku
AdBlue. V takom prípade zaparkujte
vozidlo na mieste s vyššou okolitou
teplotou, kým roztok AdBlue
neskvapalnie.
Poznámky
Ak sa motor nedá naštartovať v
dôsledku nízkej hladiny kvapaliny
AdBlue, odporúčame nádrž naplniť
úplne alebo ju naplniť minimálnym
objemom 10 l kvapaliny AdBlue (v
závislosti od spotreby kvapaliny
AdBlue).
Nedopĺňajte malé množstvá (napr.
menej ako 10 l), inak systém nemusí
doplnenie rozpoznať.
Poznámky
Po odskrutkovaní ochranného
uzáveru plniaceho hrdla môže dôjsť
k úniku amoniakových výparov.
Výpary nevdychujte, pretože majú
prenikavý zápach. Výpary nie sú pri
vdýchnutí škodlivé.
Vozidlo musí byť zaparkované na
rovnom povrchu.
Plniace hrdlo nádrže na kvapalinu
AdBlue sa nachádza za vekom
plniaceho hrdla palivovej nádrže,
ktoré sa nachádza na pravej strane
vozidla.
Veko plniaceho hrdla palivovej
nádrže je možné otvoriť len keď je vozidlo odomknuté a otvoria sa pravé
dvere.9 Nebezpečenstvo
Vozidlá so systémom stop-štart:
Motor musí byť vypnutý a kľúč
zapaľovania vybratý, aby sa
zabránilo riziku automatického
naštartovania motora systémom.
Objemy prevádzkových náplní
3 334.
Page 255 of 373

Jazda253Čerpacia stanica9Nebezpečenstvo
Pri doplňovaní roztoku AdBlue
dodržujte prevádzkové a
bezpečnostné pokyny čerpacej stanice.
1. Vypnite motor a vyberte kľúč zo spínača zapaľovania.
2. Otvorte pravé dvere a otvorte záklopku plniaceho hrdla
palivovej nádrže tak, že ju
potiahnete.
3. Odskrutkujte modrý ochranný uzáver proti smeru chodu
hodinových ručičiek z plniaceho
hrdla.
4. Úplne zasuňte čerpaciu pištoľ do plniaceho hrdla a zapnite ju.
5. Po doplnení paliva nasaďte ochranný kryt a otáčajte ním v
smere hodinových ručičiek, až
kým sa nezaistí.
6. Zatvorte veko plniaceho hrdla a pravé dvere.
Kanister s roztokom AdBlue Poznámky
Na dopĺňanie roztoku AdBlue
používajte len označené kanistre,
aby ste nedoplnili príliš veľké
množstvo roztoku AdBlue. Okrem
toho sa výpary z nádrže zachytávajú
v kanistry a neuniknú.
Poznámky
Keďže má roztok AdBlue
obmedzenú životnosť, pred
doplnením skontrolujte dátum
exspirácie.
1. Vypnite motor a vyberte kľúč zo spínača zapaľovania.2. Otvorte pravé dvere a otvortezáklopku plniaceho hrdla
palivovej nádrže tak, že ju
potiahnete.
3. Odskrutkujte modrý ochranný uzáver proti smeru chodu
hodinových ručičiek z plniaceho
hrdla.
4. Otvorte nádobu s roztokom AdBlue.
5. Pripevnite jeden koniec hadice k nádobe a zaskrutkujte druhý
koniec na plniace hrdlo.
Page 256 of 373

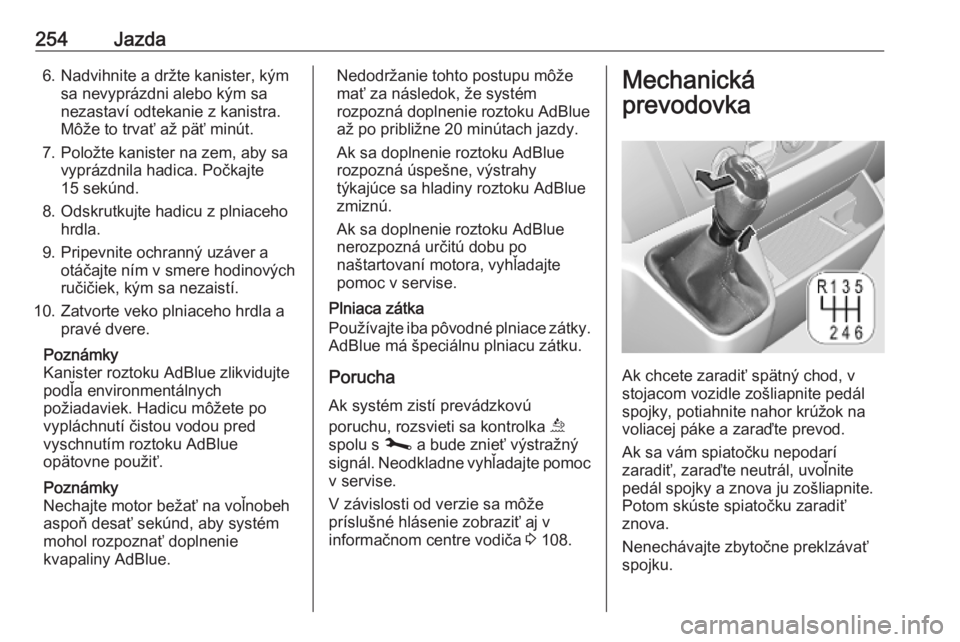

254Jazda6. Nadvihnite a držte kanister, kýmsa nevyprázdni alebo kým sa
nezastaví odtekanie z kanistra.
Môže to trvať až päť minút.
7. Položte kanister na zem, aby sa vyprázdnila hadica. Počkajte
15 sekúnd.
8. Odskrutkujte hadicu z plniaceho hrdla.
9. Pripevnite ochranný uzáver a otáčajte ním v smere hodinových
ručičiek, kým sa nezaistí.
10. Zatvorte veko plniaceho hrdla a pravé dvere.
Poznámky
Kanister roztoku AdBlue zlikvidujte
podľa environmentálnych
požiadaviek. Hadicu môžete po
vypláchnutí čistou vodou pred
vyschnutím roztoku AdBlue
opätovne použiť.
Poznámky
Nechajte motor bežať na voľnobeh
aspoň desať sekúnd, aby systém
mohol rozpoznať doplnenie
kvapaliny AdBlue.Nedodržanie tohto postupu môže
mať za následok, že systém
rozpozná doplnenie roztoku AdBlue až po približne 20 minútach jazdy.
Ak sa doplnenie roztoku AdBlue rozpozná úspešne, výstrahy
týkajúce sa hladiny roztoku AdBlue zmiznú.
Ak sa doplnenie roztoku AdBlue nerozpozná určitú dobu po
naštartovaní motora, vyhľadajte
pomoc v servise.
Plniaca zátka
Používajte iba pôvodné plniace zátky. AdBlue má špeciálnu plniacu zátku.
Porucha
Ak systém zistí prevádzkovú
poruchu, rozsvieti sa kontrolka ú
spolu s j a bude znieť výstražný
signál. Neodkladne vyhľadajte pomoc
v servise.
V závislosti od verzie sa môže
príslušné hlásenie zobraziť aj v
informačnom centre vodiča 3 108.Mechanická
prevodovka
Ak chcete zaradiť spätný chod, v
stojacom vozidle zošliapnite pedál
spojky, potiahnite nahor krúžok na
voliacej páke a zaraďte prevod.
Ak sa vám spiatočku nepodarí
zaradiť, zaraďte neutrál, uvoľnite
pedál spojky a znova ju zošliapnite.
Potom skúste spiatočku zaradiť
znova.
Nenechávajte zbytočne preklzávať
spojku.
