Уход за автомобилем335

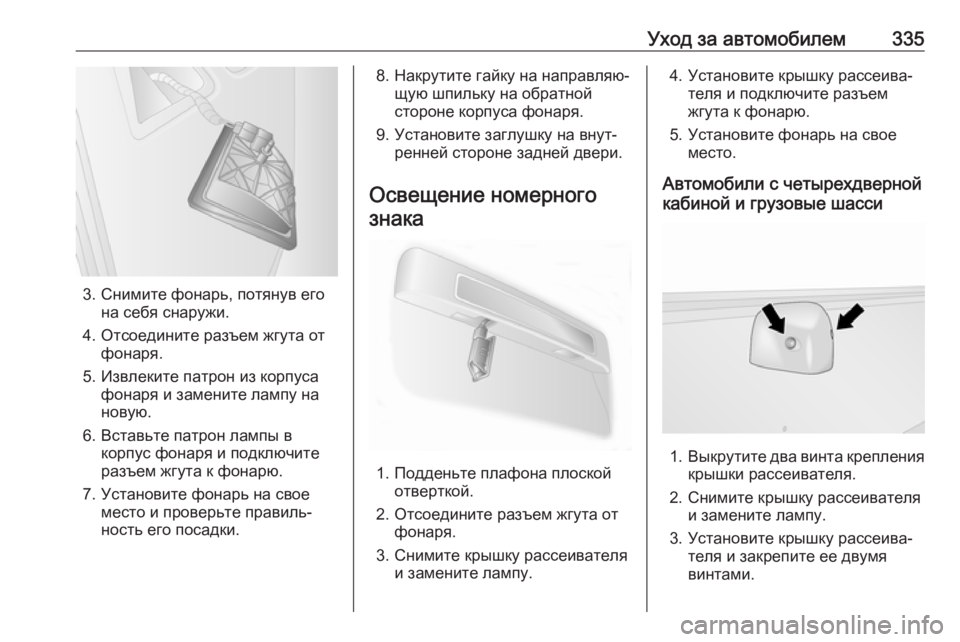

3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в корпус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое место и проверьте правиль‐
ность его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной
стороне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте плафона плоской отверткой.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Автомобили с четырехдверной
кабиной и грузовые шасси
1. Выкрутите два винта крепления
крышки рассеивателя.
2. Снимите крышку рассеивателя и замените лампу.
3. Установите крышку рассеива‐ теля и закрепите ее двумявинтами.

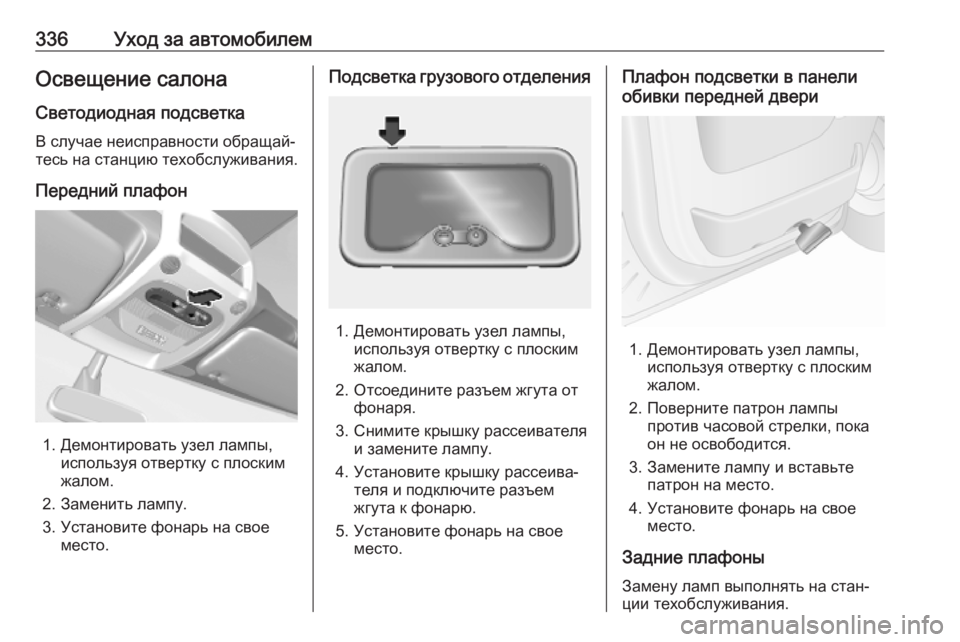

336Уход за автомобилемОсвещение салона
Светодиодная подсветка
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передний плафон
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Заменить лампу.
3. Установите фонарь на свое место.
Подсветка грузового отделения
1. Демонтировать узел лампы,используя отвертку с плоским
жалом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐ теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
3. Замените лампу и вставьте патрон на место.
4. Установите фонарь на свое место.
Задние плафоны
Замену ламп выполнять на стан‐
ции техобслуживания.

Уход за автомобилем337Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы
охлажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой
стороны в панели приборов снизу под накладкой порога.Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения
причины его срабатывания.
Рекомендуется иметь полный
комплект предохранителей.
Проконсультируйтесь на станции техобслуживания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.

338Уход за автомобилемПримечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.

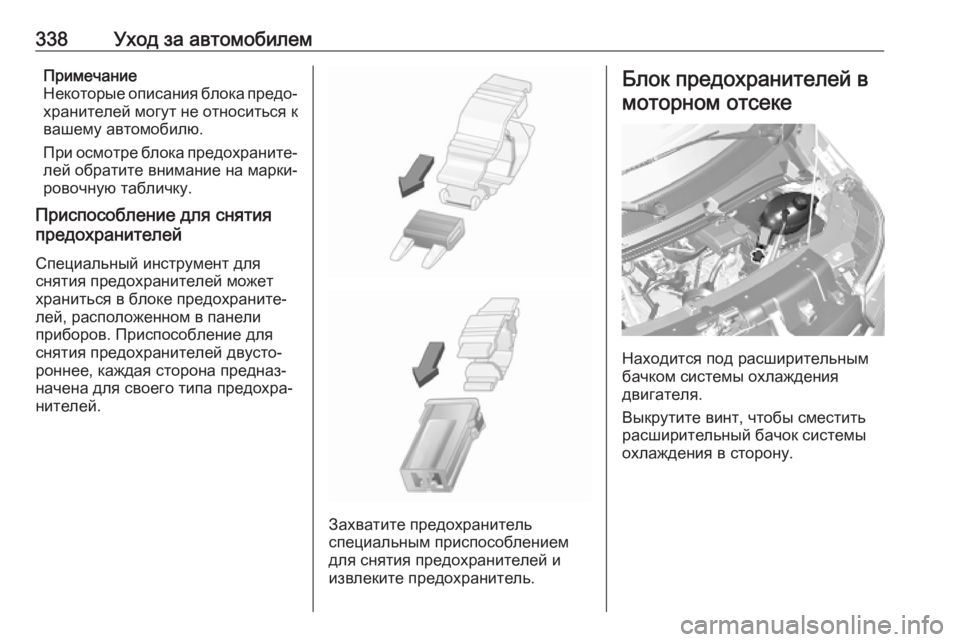

Приспособление для снятия
предохранителей
Специальный инструмент для
снятия предохранителей может
храниться в блоке предохраните‐
лей, расположенном в панели
приборов. Приспособление для
снятия предохранителей двусто‐
роннее, каждая сторона предназ‐
начена для своего типа предохра‐
нителей.
Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.
Блок предохранителей в
моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Выкрутите винт, чтобы сместить
расширительный бачок системы
охлаждения в сторону.

Уход за автомобилем339

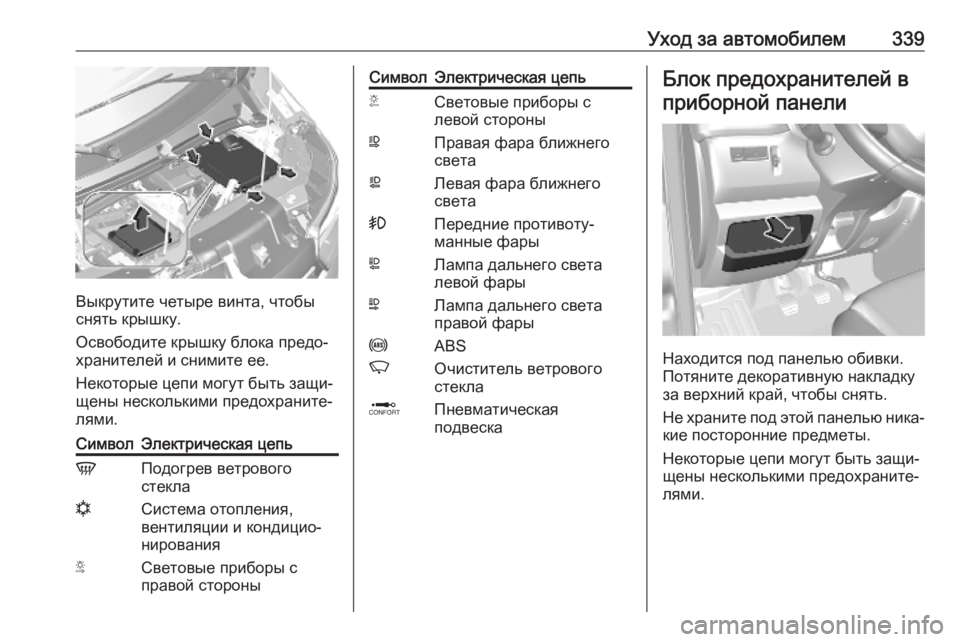

Выкрутите четыре винта, чтобы
снять крышку.
Освободите крышку блока предо‐ хранителей и снимите ее.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
СимволЭлектрическая цепьVПодогрев ветрового
стеклаnСистема отопления,
вентиляции и кондицио‐
нированияSСветовые приборы с
правой стороныСимволЭлектрическая цепьTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаQПневматическая
подвескаБлок предохранителей в
приборной панели
Находится под панелью обивки.
Потяните декоративную накладку
за верхний край, чтобы снять.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

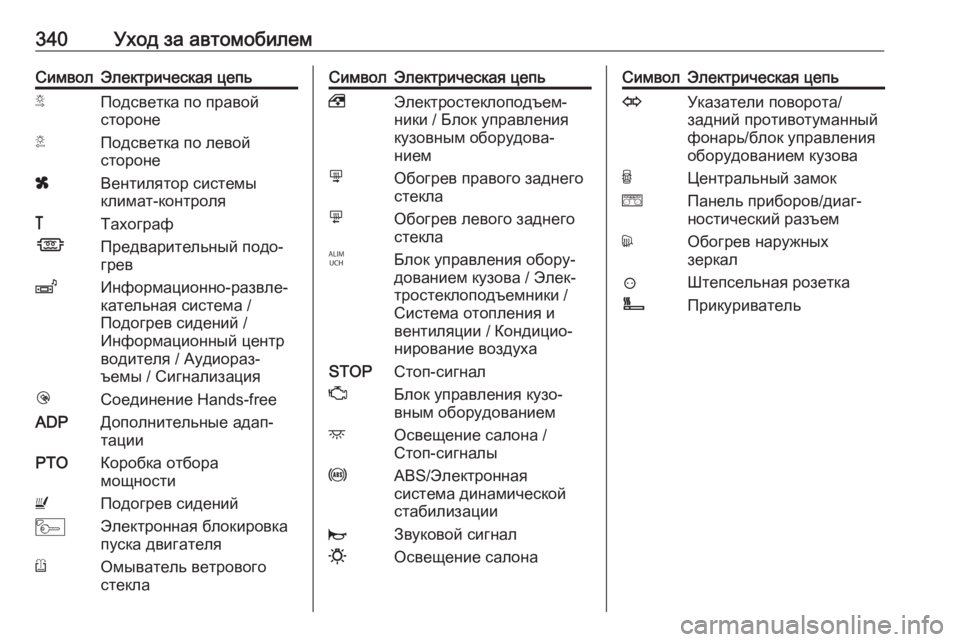

340Уход за автомобилемСимволЭлектрическая цепьSПодсветка по правой
сторонеTПодсветка по левой
сторонеxВентилятор системы
климат-контроля&ТахографÍПредварительный подо‐
гревZИнформационно-развле‐
кательная система /
Подогрев сидений /
Информационный центр
водителя / Аудиораз‐
ъемы / СигнализацияlСоединение Hands-freeADPДополнительные адап‐
тацииPTOКоробка отбора
мощностиUПодогрев сиденийMЭлектронная блокировка
пуска двигателяRОмыватель ветрового
стеклаСимволЭлектрическая цепь,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
ниемnОбогрев правого заднего
стеклаmОбогрев левого заднего
стеклаIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаSTOPСтоп-сигналZБлок управления кузо‐
вным оборудованиемdОсвещение салона /
Стоп-сигналыuABS/Электронная
система динамической
стабилизацииjЗвуковой сигнал0Освещение салонаСимволЭлектрическая цепьOУказатели поворота/
задний противотуманный
фонарь/блок управления
оборудованием кузоваUЦентральный замокeПанель приборов/диаг‐
ностический разъемdОбогрев наружных
зеркал?Штепсельная розеткаÌПрикуриватель

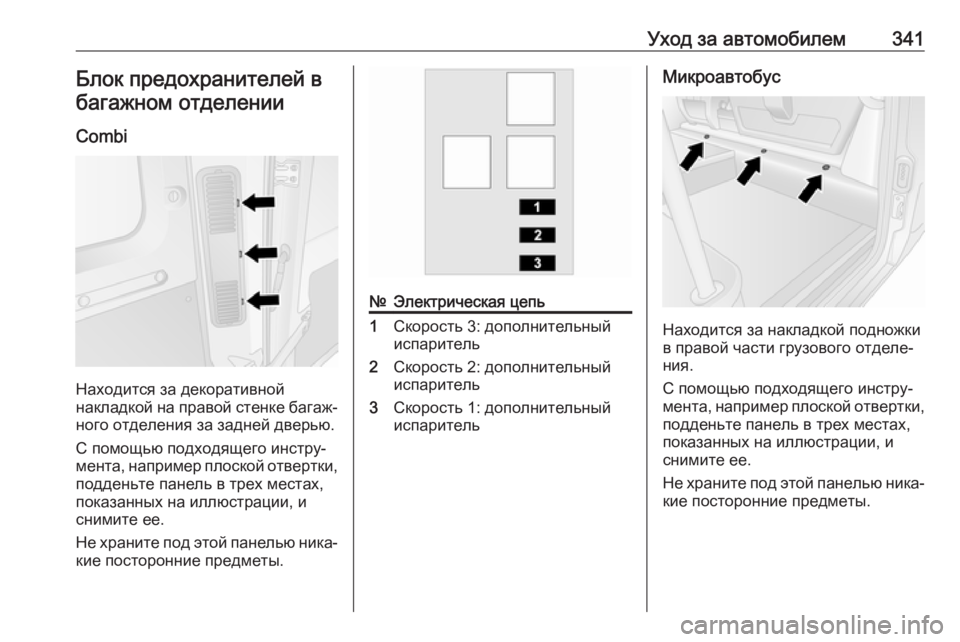

Уход за автомобилем341Блок предохранителей вбагажном отделении
Combi
Находится за декоративной
накладкой на правой стенке багаж‐
ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки, подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испарительМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.

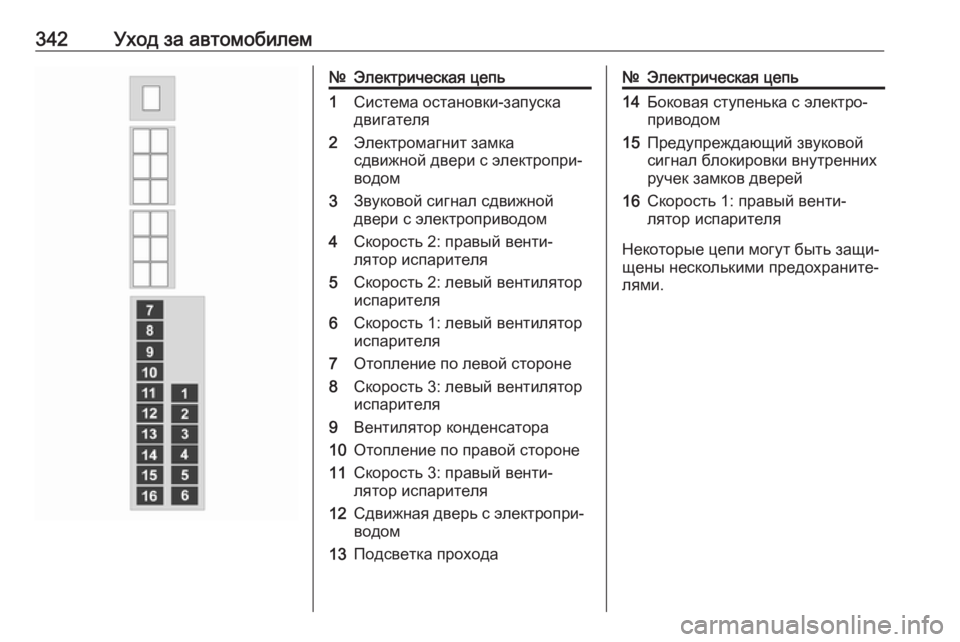

342Уход за автомобилем№Электрическая цепь1Система остановки-запуска
двигателя2Электромагнит замка
сдвижной двери с электропри‐
водом3Звуковой сигнал сдвижной
двери с электроприводом4Скорость 2: правый венти‐
лятор испарителя5Скорость 2: левый вентилятор
испарителя6Скорость 1: левый вентилятор
испарителя7Отопление по левой стороне8Скорость 3: левый вентилятор
испарителя9Вентилятор конденсатора10Отопление по правой стороне11Скорость 3: правый венти‐
лятор испарителя12Сдвижная дверь с электропри‐ водом13Подсветка прохода№Электрическая цепь14Боковая ступенька с электро‐
приводом15Предупреждающий звуковой
сигнал блокировки внутренних
ручек замков дверей16Скорость 1: правый венти‐
лятор испарителя
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
