2020 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

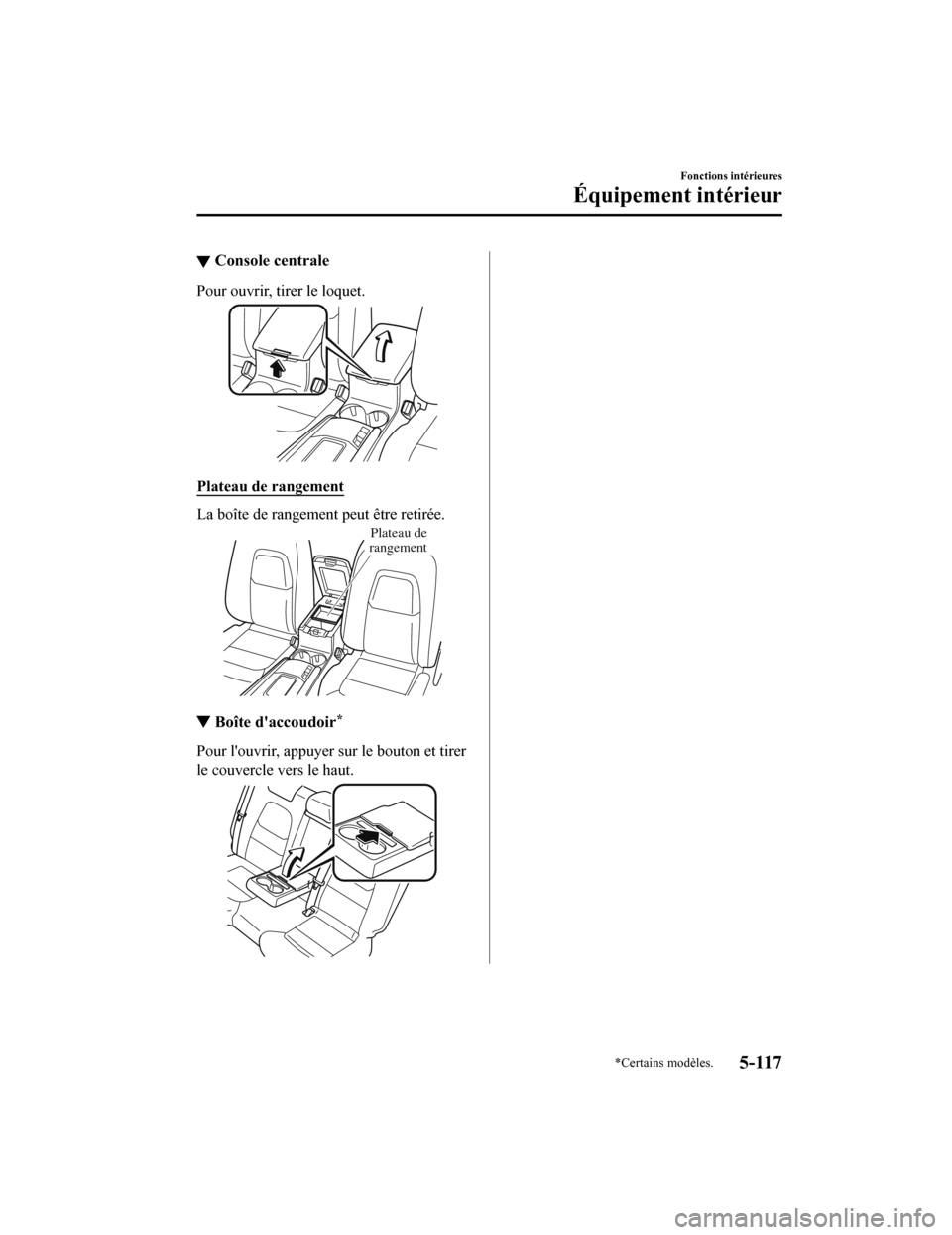

▼Console centrale
Pour ouvrir, tirer le loquet.
Plateau de rangement
La boîte de rangement peut être retirée.
Plateau de
rangement
▼ Boîte d'accoudoir*
Pour l'ouvrir, appuyer sur le bouton et tirer
le couvercle vers le haut.
Fonctions intérieures
Équipement intérieur
*Certains modèles.5-117
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

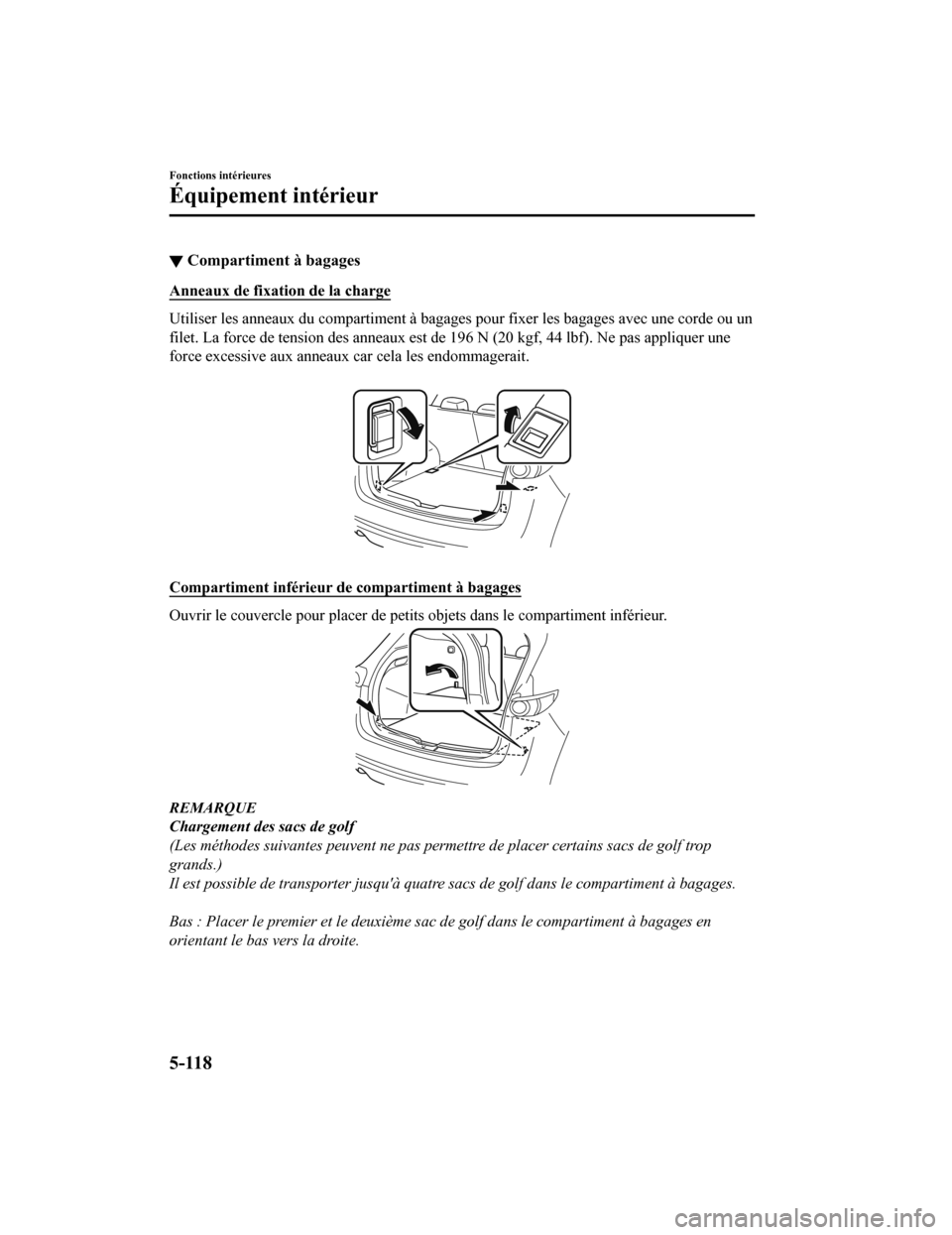

▼Compartiment à bagages
Anneaux de fixation de la charge
Utiliser les anneaux du compartiment à bagages pour fixer les bagages avec une corde ou un
filet. La force de tension des anneaux est de 196 N (20 kgf, 44 lbf). Ne pas appliquer une
force excessive aux anneaux car cela les endommagerait.
Compartiment inférieur de compartiment à bagages
Ouvrir le couvercle pour placer de petits objets dans le compartiment inférieur.
REMARQUE
Chargement des sacs de golf
(Les méthodes suivantes peuvent ne pas permettre de placer certains sacs de golf trop
grands.)
Il est possible de transporter jusqu'à quatre sacs de golf dans le compartiment à bagages.

Bas : Placer le premier et le deuxième sac de golf dans le compartiment à bagages en
orientant le bas vers la droite.
Fonctions intérieures
Équipement intérieur
5-118
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

Haut : Placer le troisième sac de golf avec le bas orienté vers la gauche et le quatrième sac
de golf avec le bas orienté vers la droite dans le compartiment à bagages.
Les flèches indiquent le bas des sacs de golf. Haut
Bas
Fonctions intérieures
Équipement intérieur
5-119
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

▼Crochets à manteau arrière
PRUDENCE
Ne jamais suspendre d'objets lourds ou
pointus aux poignées d'assistance et aux
crochets à manteau:
Il est dangereux de suspendre des objets
lourds ou pointus tels qu'un
porte-manteau aux poignées d'assistance
ou aux crochets à manteau, car ces objets
risqueraient d'être projetés et de percuter
un occupant dans l'habitacle au cas où un
rideau de sécurité
gonflable se déploierait,
ce qui pourrait causer des blessures graves
ou mortelles.
Toujours suspendre les vêtements aux
crochets à manteau et aux poignées
d'assistance sans utiliser de
porte-manteaux.
Crochet à manteau
Fonctions intérieures
Équipement intérieur
5-120
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

6Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Informations essentie lles................... 6-2
Introduction.................................. 6-2
Entretien périodique......................... 6-4 Entretien périodique (États-Unis,
Canada et Porto Rico)...................6-4
Entretien périodique
(Mexique)................................... 6-12
Contrôle d'entretien.................... 6-18
Entretien réalisable par le
propriétaire...................................... 6-21 Précautions concernant l'entretien
réalisable par le propriétaire....... 6-21
Capot...........................................6-23
Vue générale du compartiment
moteur......................................... 6-25
Huile moteur............................... 6-27
Liquide de refroidissement du
moteur......................................... 6-31
Liquide de frein/embrayage........6-33
Liquide de lave-glace................. 6-34
Fluide d'échappement diesel
(DEF).......................................... 6-35
Lubrification de la
carrosserie................................... 6-39
Balais d'essuie-glace................... 6-39
Batterie....................................... 6-45
Remplacement de la pile de la
clé............................................... 6-47
Pneus...........................................6-51
Ampoules........ ........................ ....6-56
Fusibles....................................... 6-62
Soins à apporter...............................6-69
Entretien extérieur. ..................... 6-69
Entretien de l'habitacle............... 6-76
6-1
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Introduction
Procéder à l'inspection du véhicule, au remplacement d'un pneu ou à tout type de
maintenance (comme le nettoyage du véhicule) avec prudence afin d'éviter toute blessure.
En particulier, porter des gants de travail épais tels que des gants en coton en cas de contact
avec des zones hors de vue lors de l'inspection ou de travaux sur le véhicule. Inspecter le
véhicule ou effectuer d'autres procédures avec les mains nues peut entraîner des blessures.

Si l'on n'est pas certain de la marche à suivre décrite dans ce manuel, il est fortement
conseillé de faire faire l'opération par un garage spécialisé, de préférence chez un
concessionnaire agréé Mazda.

Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.

Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.

Pour continuer à bénéficier de votre garantie et protéger votre investissement, il est de votre
responsabilité de bien entretenir votre véhicule selon les services recommandés d'usine
décrits dans ce manuel. Dans ce cadre vous devez conserver votre carnet d'entretien, les
reçus, les demandes de réparation et tout au tre document comme preuve que cet entretien a
bien été effectué. Vous devez présenter ces documents en cas de désaccord sur la couverture
de garantie. Ne pas le faire peut rendre votre ga rantie nulle et non avenue soit en totalité ou
en partie.

Cette preuve peut consister de ce qui suit:
Le carnet d'entretien des services prévus de Mazda, se reporter à la brochure de garantie,
doit être entièrement rempli montrant le kilométrage, le numéro de commande de
réparation, la date de chaque service, et signé par un technicien d'entretien automobile
qualifié qui effectue l'entretien des véhicules.
Les copies originales des ordres de réparation ou autres reçus qui incluent le kilométrage
et la date à laquelle le service du véhicule a été effectué. Chaque reçu doit être signé par
un technicien d'entretien automobile qualifié.
Pour l'entretien que vous avez fait, une déclaration mentionnant que vous l'avez bien
effectué, affichant le kilométrage et la date à laquelle le travail a été fait. Également, les
reçus des pièces de rechange (fluide, filtres, etc.) indiquant la date et le kilométrage
doivent être joints à cette déclaration.

Entretien
Informations essentielles
6-2
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

REMARQUE
Si vous choisissez d'effectuer l'entretien vous-même ou d'entretenir votre véhicule à un
endroit autre qu'un concessionnaire agréé Mazda, Mazda exige que tous les fluides, pièces
et équipements doivent répondre aux normes de Mazda pour la durabilité et la performance
telles que décrites dans ce manuel.

Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.

Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien. Cependant nous recommandons qu 'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
La sélection de “Contrôle d'entretien” perm et au système de vous informer des périodes
d'entretien/d'inspection de votre véhicule à venir (page 6-18).

Le connecteur de diagnostic des pannes est exclusivement prévu pour la connexion du
dispositif spécifiquement conçu pour effectuer des diagnostics embarqués.
Ne pas connecter d'autres appareils que le dispositif spécifiquement conçu pour effectuer
des diagnostics embarqués. Si un dispositif autre que celui de diagnostic des pannes est
connecté, les appareils électriques du véhicule pou rraient être affectés, ou la batterie pourrait
par exemple se décharger.
Connecteur de
diagnostic des
pannes
Entretien
Informations essentielles
6-3
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Entretien périodique (États-Unis, Canada et Porto Rico)
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes (conditions
de conduite difficiles) ne s'applique.
Conduite sur de courtes distances
Conduite dans des conditions poussiéreuses
Conduite demandant une utilisation fréquente des freins
Conduite dans des régions où du sel d'épandage ou tout autre produit corrosif est utilisé
Conduite sur des routes cahoteuses ou boueuses
Périodes prolongées de ralenti ou conduite à basse vitesse
Conduite pendant de longues périodes dans des climats froids ou extrêmement humide
Conduite en climat très chaud
Conduite continue en région montagneuse
Si une des conditions ci-dessous s'applique, suivre le tableau 2. (Les résidents du Canada,
suivre le tableau 2.)
Véhicules utilisant pour l'entretie n flexible avec de l'huile moteur
Le réglage d'entretien flexible de l'huile moteur est sélectionné par défaut pour les résidents
des États-Unis et de Porto Rico.
Si aucune des conditions suivantes ne s'applique, suivre le tableau 2 avec l'entretien fixe de
l'huile moteur.
Des périodes prolongées de fonctionnement au ralenti ou à basse vitesse telles que les
voitures de police, les taxis ou les voitures d'auto-école
Conduite dans des conditions poussiéreuses
Le véhicule calcule le temps d' huile restante en fonction des conditions de fonctionnement
du moteur. Le véhicule vous laisse savoir quand un changement d'huile est à faire en
illuminant le témoin de la clé sur le tableau de bord. Changer l'huile dès que possible dans
les 1 000 kilomètres (600 milles) prochains ou dans les 15 jours. Pour les détails, se référer à
Contrôle d'entretien à la page 6-18.
REMARQUE
S'assurer que le réglage de l' entretien flexible avec de l'hu ile moteur est réinitialisé après
chaque vidange d'huile et remplacement du filtre.
Pour les consignes d'entretien au-delà des milles/mois mentionnés, suivre les intervalles
d'entretien prévus dans les tableaux d'entretien programmé.
Entretien
Entretien périodique
6-4
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
