2020 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Régulateur de vitesse de
croisière.......................................... 4-239Régulateur de vitesse de
croisière
*................................... 4-239
Système de surveillance de pression
des pneus........................................ 4-245 Système de surveillance de pression
des pneus
*.................................4-245
Filtre à particules diesel............... 4-249 Filtre à particules diesel
(SKYACTIV-D 2.2)..................4-249
Système de réduction catalytique
sélective (SCR)............................... 4-250Système de réduction catalytique
sélective (SCR).........................4-250
Écran de rétrovision..................... 4-253 Écran de rétrovision
*................4-253
Système de capteurs de
stationnement.................................4-262 Système de capteurs de
stationnement
*.......................... 4-262
*Certains modèles.4-3
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Contacteur d'allumage
▼Positions du bouton de démarrage
du moteur
Le système fonctionne uniquement lorsque
la clé se trouve dans la plage de
fonctionnement.
À chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage du
moteur à partir de la position ON, le
contacteur est coupé.
Témoin
Bouton de démarrage
du moteur
REMARQUE
Le moteur démarre lorsqu'on appuie sur
le bouton de démarrage du moteur tout
en enfonçant la pédale d'embrayage
(boîte de vitesses manuelle) ou la pédale
de frein (boîte de vitesses automatique).
Pour changer la position du contacteur,
appuyer sur le bouton de démarrage du
moteur sans enfoncer la pédale.
Ne pas laisser le contacteur à ON
lorsque le moteur ne tourne pas. Sinon
la batterie risque de se décharger. Si on
laisse le contacteur sur ACC (sur les
boîtes de vitesses automatiques, le levier
sélecteur est en plage P et le contacteur
est ACC), le contacteur est
automatiquement coupé au bout de 25
minutes.
Désactivé
L'alimentation des appareils électriques est
coupée et le témoin du bouton de
démarrage du moteur (ambre) s'éteint
également.
PRUDENCE
Avant de quitter le siège du conducteur,
toujours couper le contacteur, appliquer le
frein de stationnement et s'assurer que le
levier sélecteur est en position P (boîte de
vitesses automatique) ou en position de 1er
rapport ou R (boîte de vitesses manuelle):
Il est dangereux de quitter le siège du
conducteur sans couper le contacteur,
d'appliquer le frein de stationnement et de
placer le levier sélecteur en position P (boîte
de vitesses automatique) ou en position de
1er rapport ou R (boîte de vitesses
manuelle). Il est possible que le véhicule se
déplace de manière inattendue et entraîne
un accident.
En outre, si le véhicule est laissé sans
conducteur pendant une période même
courte, il est important de couper le
contacteur. Si le contacteur est placé dans
une autre position, certains systèmes de
sécurité du véhicule seront désactivés et la
batterie se videra.
En cours de conduite
Démarrage/Arrêt du moteur
4-4
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

ACC (Accessoires)
Certains accessoires électriques
fonctionneront et le témoin (ambre)
s'allume.
REMARQUE
Le système d'ouverture à télécommande ne
fonctionne pas lorsque le bouton de
démarrage du moteur est placé en ACC et
les portières ne pourront pas être
verrouillées/déverrouillées, même si elles
ont été verrouillées manuellement.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Le
témoin (ambre) s'éteint. (Le témoin
(ambre) s'allume lorsque le contacteur est
mis sur ON et que le moteur ne tourne
pas.)
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 4-14).
REMARQUE
(SKYACTIV-G 2.0, SKYACTIV-G 2.5,
SKYACTIV-G 2.5T)
Lorsque le bouton de démarrage du
moteur est placé sur ON, le son du moteur
de la pompe à essence fonctionnant près
du réservoir d'essence se fait entendre.
Ceci n'indique pas un problème.
Démarrage du moteur
PRUDENCE
Les ondes radio émises par la clé peuvent
perturber le fonctionnement
d'équipements médicaux, tels que les
stimulateurs cardiaques:
Avant d'utiliser la clé à proximité de
personnes utilisant des équipements
médicaux, demandez à votre médecin ou
au fabricant de ces équipements si les
ondes radio émises par la clé risquent de
perturber leur fonctionnement.
REMARQUE
Le conducteur doit être muni de la clé
car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
Il est possible de démarrer le moteur
lorsque le bouton de démarrage du
moteur est activé à partir de la position
d'arrêt, ACC ou ON.
En cours de conduite
Démarrage/Arrêt du moteur
4-5
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Les fonctions du système du bouton de
démarrage du moteur (fonction qui peut
démarrer le moteur en ne portant que la
clé) peuvent être désactivées afin de
prévenir tout effet indésirable possible
sur un utilisateur portant un stimulateur
cardiaque ou un autre appareil médical.
Si le système est désactivé, il vous sera
impossible de démarrer le moteur avec
la clé. S'adresser à un concessionnaire
agréé Mazda pour plus de détails. Si les
fonctions du système du bouton de
démarrage du moteur ont été
désactivées, il vous sera possible de
démarrer le moteur en suivant la
procédure indiquée quand la pile de la
clé est morte.
Se référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à
plat à la page 4-9.
Après le démarrage d'un moteur froid,
la vitesse du moteur augmente et le bruit
du compartiment à moteur est audible.
Ceci permet d'améliorer la purification
des gaz d'échappement et n'indique pas
un dysfonctionnement des pièces.
Le démarrage du moteur est commandé
par le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Équipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
1. Veiller à avoir la clé sur soi.
2. Tous les occupants du véhicule doivent attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Continuer à appuyer fermement sur la pédale de frein jusqu'à ce que le
moteur soit complètement lancé.
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la
pédale d'embrayage est
suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le
levier sélecteur n'est pas en position
P ou N et si la pédale de frein n'est
pas suffisamm ent enfoncée.
6. Vérifier que le témoin KEY (vert) (si
le véhicule en est équipé) du combiné
d'instruments et le témoin du bouton
de démarrage du moteur (vert) sont
allumés.
Témoin
Bouton de démarrage
du moteur
En cours de conduite
Démarrage/Arrêt du moteur
4-6
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

REMARQUE
Si le témoin du bouton de démarrage
du moteur (vert) clignote, veiller à
être muni de la clé (pour les
véhicules équipés d'un tableau de
bord de type A/type B (page 7-26),
les messages s'affichent sur le
tableau de bord).
Si le témoin du bouton de démarrage
du moteur (vert) clignote alors que
le conducteur est muni de la clé,
tenir la clé sur le bouton de
démarrage du moteur et démarrer le
moteur (pour les véhicules équipés
d'un tableau de bord de type A/type
B (page 7-26), les messages
s'affichent sur le tableau de bord).
Se référer à Fonction de démarrage
du moteur lorsque la pile de la clé
est à plat à la page 4-9.
AT T E N T I O N
Si le voyant KEY (rouge) s'allume ou que
le témoin du bouton de démarrage du
moteur (ambre) clignote, il est possible
que le système de démarrage du
moteur présente un problème. Ceci
peut empêcher le moteur de démarrer
ou de passer le contacteur sur ACC ou
ON (pour les véhicules équipés d'un
tableau de bord de type A/type B (page
7-26), les messages s'affichent sur
celui-ci). Faire inspecter le véhicule par
un concessionnaire agréé Mazda dès
que possible.
REMARQUE
Dans les situations suivantes, le
voyant KEY (rouge) clignote après
que le bouton de démarrage du
moteur ait été appuyé. Ceci informe
le conducteur que le bouton de
démarrage du moteur ne passera
pas sur ACC, même s'il est appuyé
depuis la position d'arrêt (pour les
véhicules équipés d'un tableau de
bord de type A/type B (page 7-26),
les messages s'affichent sur celui-ci).
La pile de la clé est complètement
déchargée.
La clé est en dehors de la plage de
fonctionnement.
La clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-10).
Une clé d'un autre constructeur
comparable à la clé se trouve dans
la plage de fonctionnement.
(Méthode de démarrage forcé du
moteur)
En cours de conduite
Démarrage/Arr êt du moteur
4-7
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

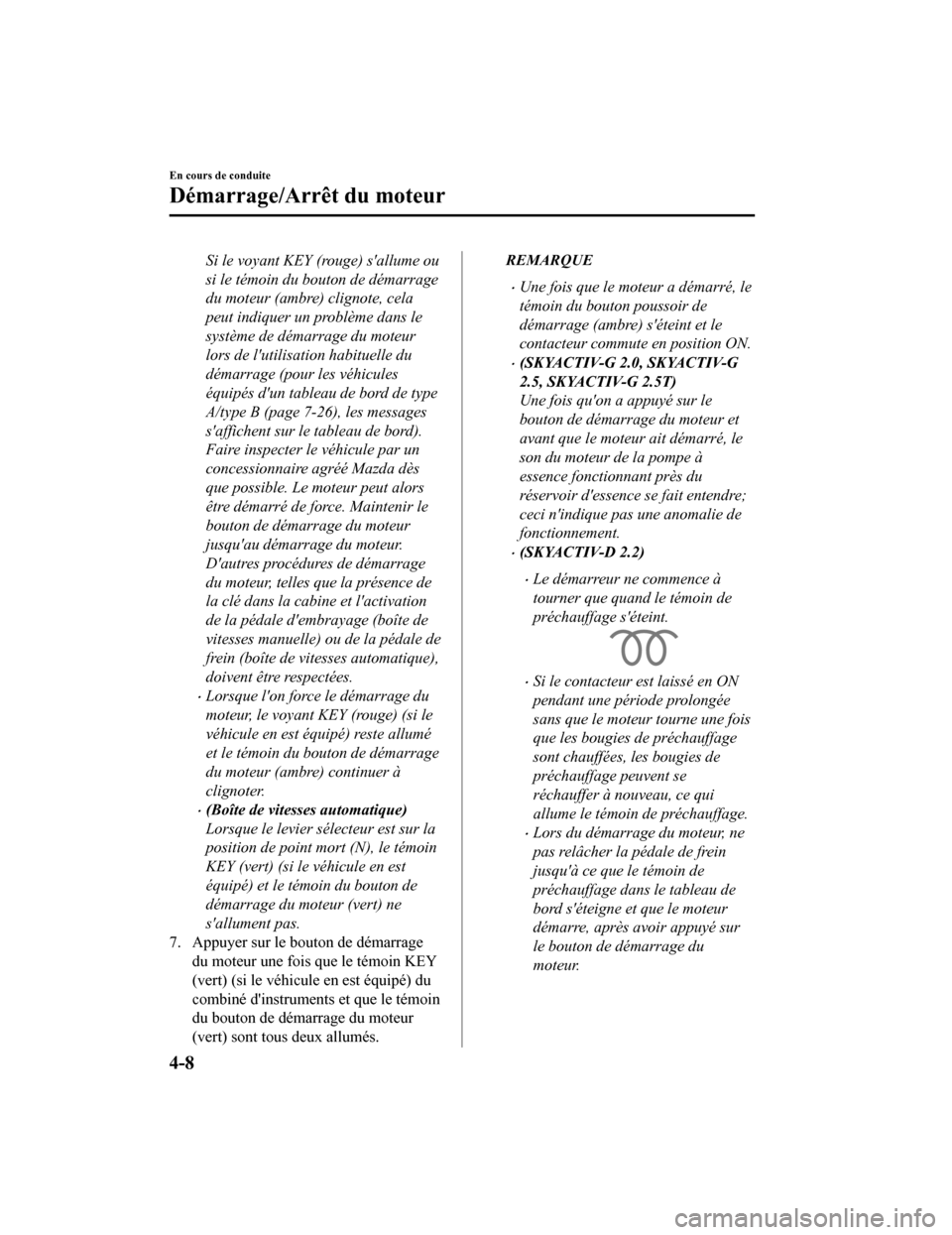

Si le voyant KEY (rouge) s'allume ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, cela
peut indiquer un problème dans le
système de démarrage du moteur
lors de l'utilisation habituelle du
démarrage (pour les véhicules
équipés d'un tableau de bord de type
A/type B (page 7-26), les messages
s'affichent sur le tableau de bord).
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible. Le moteur peut alors
être démarré de force. Maintenir le
bouton de démarrage du moteur
jusqu'au démarrage du moteur.
D'autres procédures de démarrage
du moteur, telles que la présence de
la clé dans la cabine et l'activation
de la pédale d'embrayage (boîte de
vitesses manuelle) ou de la pédale de
frein (boîte de vitesses automatique),
doivent être respectées.
Lorsque l'on force le démarrage du
moteur, le voyant KEY (rouge) (si le
véhicule en est équipé) reste allumé
et le témoin du bouton de démarrage
du moteur (ambre) continuer à
clignoter.
(Boîte de vitesses automatique)
Lorsque le levier sélecteur est sur la
position de point mort (N), le témoin
KEY (vert) (si le véhicule en est
équipé) et le témoin du bouton de
démarrage du moteur (vert) ne
s'allument pas.
7. Appuyer sur le bouton de démarrage du moteur une fois que le témoin KEY
(vert) (si le véhicule en est équipé) du
combiné d'instruments et que le témoin
du bouton de démarrage du moteur
(vert) sont tous deux allumés.
REMARQUE
Une fois que le moteur a démarré, le
témoin du bouton poussoir de
démarrage (ambre) s'éteint et le
contacteur commute en position ON.
(SKYACTIV-G 2.0, SKYACTIV-G
2.5, SKYACTIV-G 2.5T)
Une fois qu'on a appuyé sur le
bouton de démarrage du moteur et
avant que le moteur ait démarré, le
son du moteur de la pompe à
essence fonctionnant près du
réservoir d'essence se fait entendre;
ceci n'indique pas une anomalie de
fonctionnement.
(SKYACTIV-D 2.2)
Le démarreur ne commence à
tourner que quand le témoin de
préchauffage s'éteint.
Si le contacteur est laissé en ON
pendant une période prolongée
sans que le moteur tourne une fois
que les bougies de préchauffage
sont chauffées, les bougies de
préchauffage peuvent se
réchauffer à nouveau, ce qui
allume le témoin de préchauffage.
Lors du démarrage du moteur, ne
pas relâcher la pédale de frein
jusqu'à ce que le témoin de
préchauffage dans le tableau de
bord s'éteigne et que le moteur
démarre, après avoir appuyé sur
le bouton de démarrage du
moteur.
En cours de conduite
Démarrage/Arrêt du moteur
4-8
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Si l'on relâche la pédale de frein
avant que le moteur ait démarré,
enfoncer à nouveau la pédale de
frein et appuyer sur le bouton de
démarrage du moteur pour faire
démarrer le moteur.
8. Après le démarrage du moteur, le laisser tourner au ralenti pendant 10
secondes environ.
REMARQUE
(SKYACTIV-G 2.0, SKYACTIV-G
2.5, SKYACTIV-G 2.5T)
Que le moteur soit froid ou chaud,
il devrait démarrer sans que l'on
appuie sur la pédale
d'accélérateur.
Si le moteur ne démarre pas la
première fois, se référer à
Démarrage d'un moteur noyé,
dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas,
faire vérifier le véhicule par un
concessionnaire agréé Mazda
(page 7-18).
(SKYACTIV-D 2.2)
Si la température ambiante est
inférieure à environ - 10 °C (14 °F),
il est possible que le régime
maximum du moteur ne puisse pas
être atteint pendant environ 3
minutes après le démarrage du
moteur, afin de protéger le moteur.
▼Fonction de démarrage du moteur
lorsque la pile de la clé est à plat
AT T E N T I O N
Lors du démarrage du moteur en
maintenant enfoncé le bouton-poussoir de
démarrage sur le transmetteur suite à une
pile de la clé morte ou à une anomalie de la
clé, veillez à ne pas permettre ce qui suit,
sinon il ne sera pas possible de bien
recevoir le signal de la clé et le moteur ne
pourra pas démarrer.

Les parties métalliques d'autres clés ou
d'objets métalliques touchent la clé.
Type A Type B
Les clés de rechange ou les clés d'autres
véhicules équipés d'un système
d'immobilisation touchent ou sont très
proches de la clé.
Type A Type B
Des dispositifs d'achat électronique ou
d'accès sécurisé touchent ou sont très
proches de la clé.
S'il n'est pas possible de démarrer le
moteur du fait que la pile de la clé est à
plat, il est possible de le démarrer en
suivant la procédure suivante:
En cours de conduite
Démarrage/Arr êt du moteur
4-9
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

1. Continuer à appuyer fermement sur lapédale de frein jusqu'à ce que le
moteur soit complètement lancé.
2. (Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
3. S’assurer que le témoin du bouton de démarrage du moteur (vert) clignote.
4. Ty p e A
Toucher le bouton de démarrage du
moteur avec le dos de la clé (comme
illustré) tandis que le témoin du bouton
de démarrage du moteur (vert)
clignote.

Bouton de
démarrage du
moteur
Témoin
Clé
REMARQUE
Lorsque vous appuyez sur le bouton de
démarrage du moteur en utilisant
l'arrière de la clé comme illustré sur
l'illustration, touchez-le avec le côté du
commutateur de verrouillage de la clé
vers le haut.
Ty p e B
Alignez la zone centrale de l'emblème
sur la télécommande et la zone centrale
du bouton-poussoir de démarrage
pendant que le témoin du
bouton-poussoir de démarrage (vert)
clignote.

Bouton de
démarrage du
moteur
Témoin
Clé
Emblème
5. S’assurer que le témoin du bouton de
démarrage du moteur (vert) s'allume.
6. Appuyer sur le bouton de démarrage
du moteur pour démarrer le moteur.
REMARQUE
Il n'est pas possible de démarrer le
moteur à moins d'enfoncer
complètement la pédale d'embrayage
(boîte de vitesses manuelle) ou la
pédale de frein (boîte de vitesse
automatique).
En cas d'anomalie avec la fonction
du bouton de démarrage du moteur,
le témoin du bouton de démarrage
du moteur (ambre) clignote. Dans ce
cas, il est possible que le moteur
démarre, mais le faire inspecter dès
que possible par un concessionnaire
agréé Mazda.
Si le témoin du bouton de démarrage
du moteur (vert) ne s'allume pas,
recommencer l'opération depuis le
début. S'il ne s'allume pas, faire
vérifier le véhicule par un
concessionnaire agréé Mazda.
En cours de conduite
Démarrage/Arrêt du moteur
4-10
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
