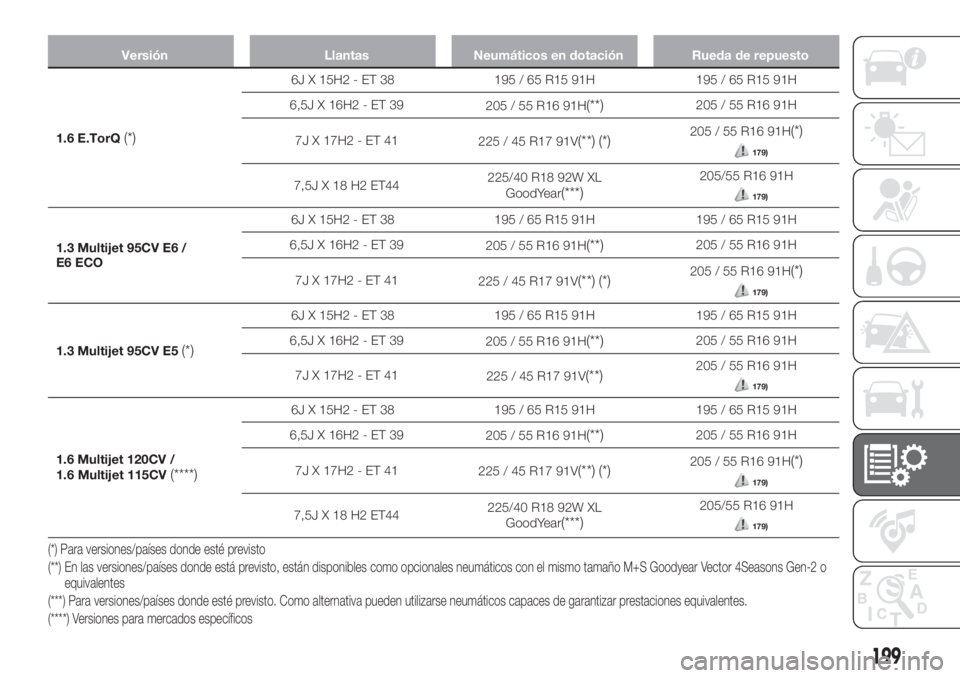

Versión Llantas Neumáticos en dotación Rueda de repuesto
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95CV E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.3 Multijet 95CV E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
179)
1.6 Multijet 120CV /
1.6 Multijet 115CV(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(*) Para versiones/países donde esté previsto
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(***) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(****) Versiones para mercados específicos
199

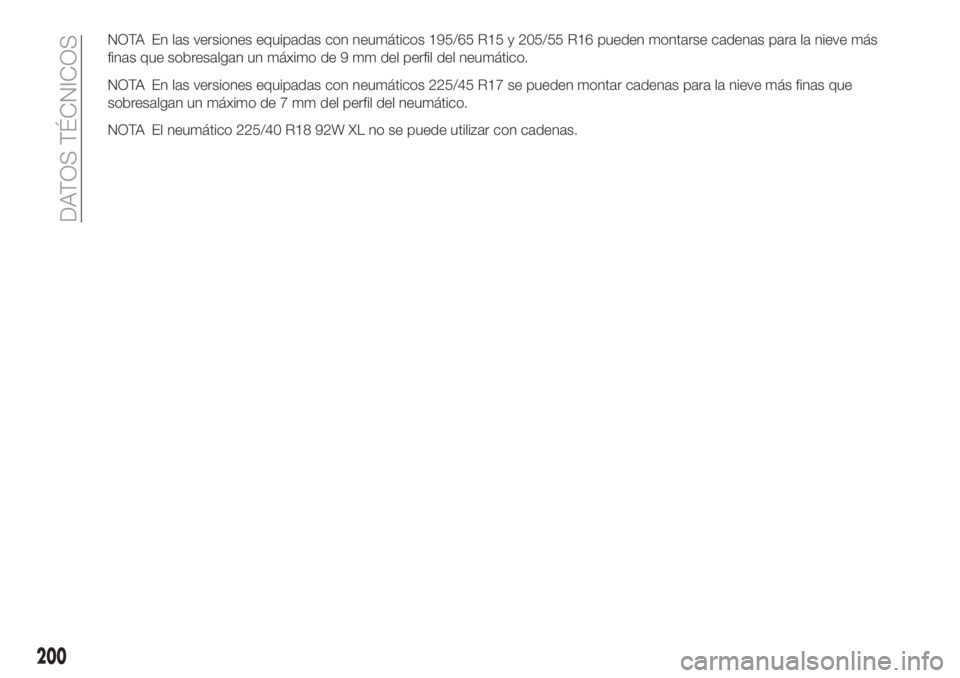

NOTA En las versiones equipadas con neumáticos 195/65 R15 y 205/55 R16 pueden montarse cadenas para la nieve más
finas que sobresalgan un máximo de 9 mm del perfil del neumático.
NOTA En las versiones equipadas con neumáticos 225/45 R17 se pueden montar cadenas para la nieve más finas que
sobresalgan un máximo de 7 mm del perfil del neumático.
NOTA El neumático 225/40 R18 92W XL no se puede utilizar con cadenas.
200
DATOS TÉCNICOS

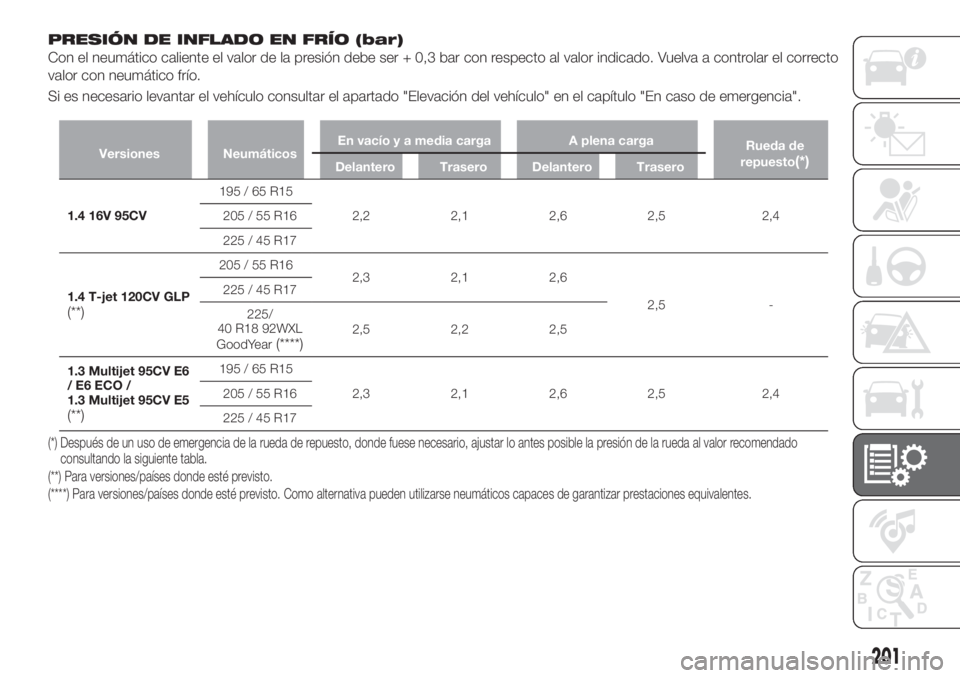

PRESIÓN DE INFLADO EN FRÍO (bar)
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto
valor con neumático frío.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
1.4 16V 95CV195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120CV GLP
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95CV E6
/ E6 ECO /
1.3 Multijet 95CV E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Después de un uso de emergencia de la rueda de repuesto, donde fuese necesario, ajustar lo antes posible la presión de la rueda al valor recomendado
consultando la siguiente tabla.
(**) Para versiones/países donde esté previsto.
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
201

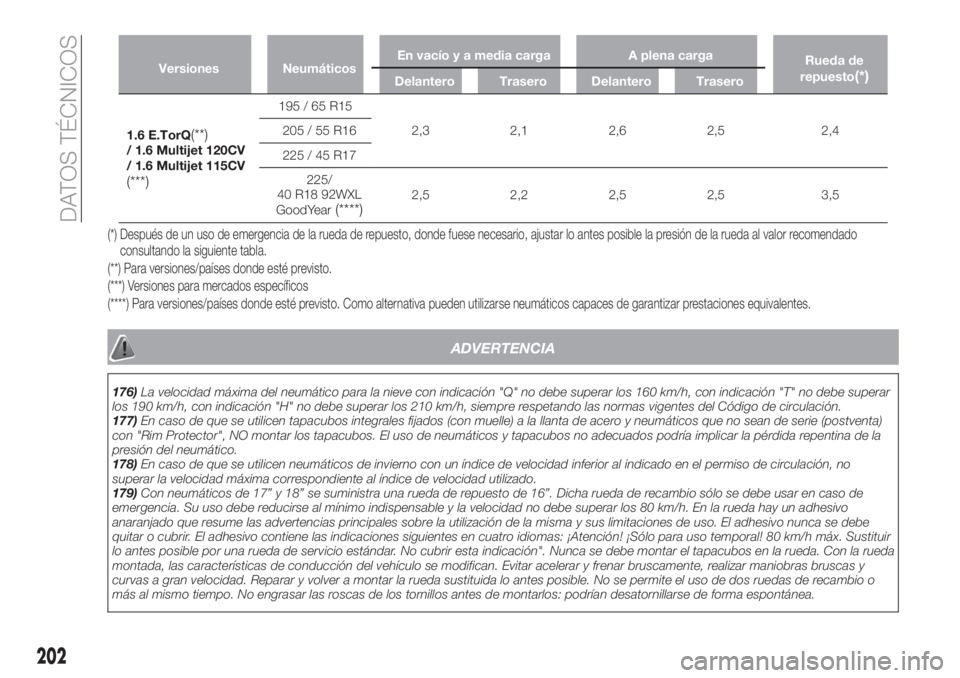

Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
1.6 E.TorQ(**)/ 1.6 Multijet 120CV
/ 1.6 Multijet 115CV
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Después de un uso de emergencia de la rueda de repuesto, donde fuese necesario, ajustar lo antes posible la presión de la rueda al valor recomendado
consultando la siguiente tabla.
(**) Para versiones/países donde esté previsto.
(***) Versiones para mercados específicos
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
ADVERTENCIA
176)La velocidad máxima del neumático para la nieve con indicación "Q" no debe superar los 160 km/h, con indicación "T" no debe superar
los 190 km/h, con indicación "H" no debe superar los 210 km/h, siempre respetando las normas vigentes del Código de circulación.
177)En caso de que se utilicen tapacubos integrales fijados (con muelle) a la llanta de acero y neumáticos que no sean de serie (postventa)
con "Rim Protector", NO montar los tapacubos. El uso de neumáticos y tapacubos no adecuados podría implicar la pérdida repentina de la
presión del neumático.
178)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
179)Con neumáticos de 17” y 18” se suministra una rueda de repuesto de 16”. Dicha rueda de recambio sólo se debe usar en caso de
emergencia. Su uso debe reducirse al mínimo indispensable y la velocidad no debe superar los 80 km/h. En la rueda hay un adhesivo
anaranjado que resume las advertencias principales sobre la utilización de la misma y sus limitaciones de uso. El adhesivo nunca se debe
quitar o cubrir. El adhesivo contiene las indicaciones siguientes en cuatro idiomas: ¡Atención! ¡Sólo para uso temporal! 80 km/h máx. Sustituir
lo antes posible por una rueda de servicio estándar. No cubrir esta indicación". Nunca se debe montar el tapacubos en la rueda. Con la rueda
montada, las características de conducción del vehículo se modifican. Evitar acelerar y frenar bruscamente, realizar maniobras bruscas y
curvas a gran velocidad. Reparar y volver a montar la rueda sustituida lo antes posible. No se permite el uso de dos ruedas de recambio o
más al mismo tiempo. No engrasar las roscas de los tornillos antes de montarlos: podrían desatornillarse de forma espontánea.
202
DATOS TÉCNICOS

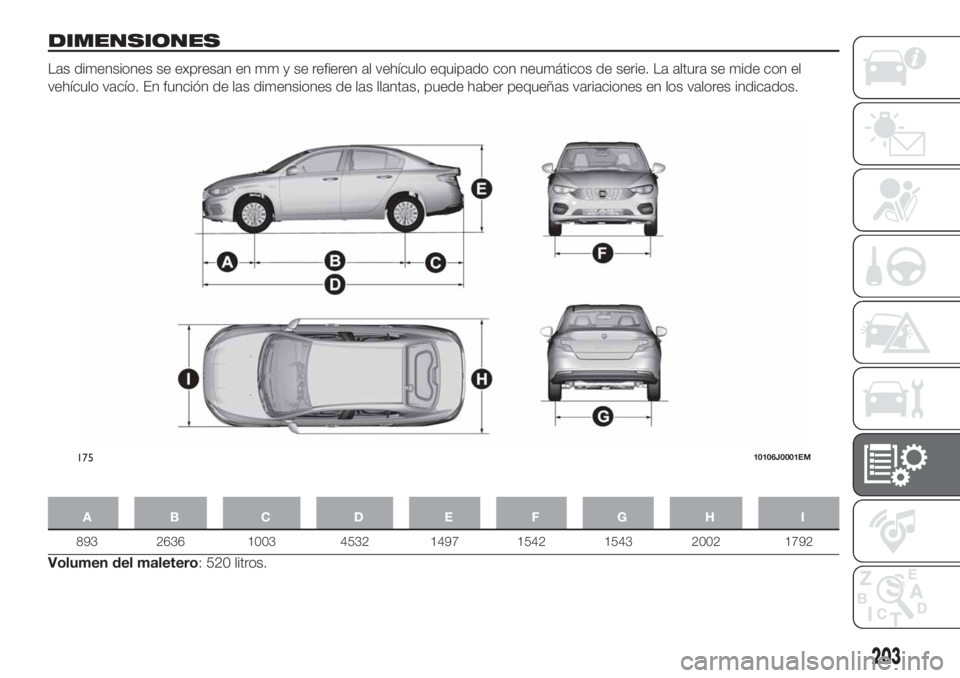

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Volumen del maletero: 520 litros.
17510106J0001EM
203

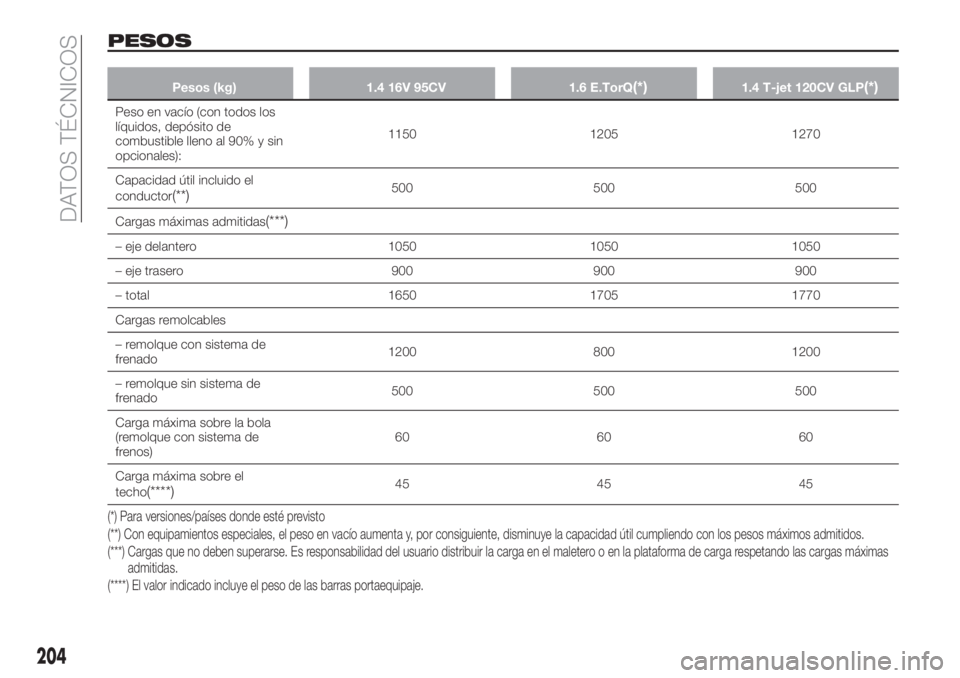

PESOS
Pesos (kg) 1.4 16V 95CV 1.6 E.TorQ(*)1.4 T-jet 120CV GLP(*)
Peso en vacío (con todos los
líquidos, depósito de
combustible lleno al 90% y sin
opcionales):1150 1205 1270
Capacidad útil incluido el
conductor
(**)500 500 500
Cargas máximas admitidas
(***)
– eje delantero 1050 1050 1050
– eje trasero 900 900 900
– total 1650 1705 1770
Cargas remolcables
– remolque con sistema de
frenado1200 800 1200
– remolque sin sistema de
frenado500 500 500
Carga máxima sobre la bola
(remolque con sistema de
frenos)60 60 60
Carga máxima sobre el
techo
(****)45 45 45
(*) Para versiones/países donde esté previsto
(**) Con equipamientos especiales, el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil cumpliendo con los pesos máximos admitidos.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas
admitidas.
(****) El valor indicado incluye el peso de las barras portaequipaje.
204
DATOS TÉCNICOS

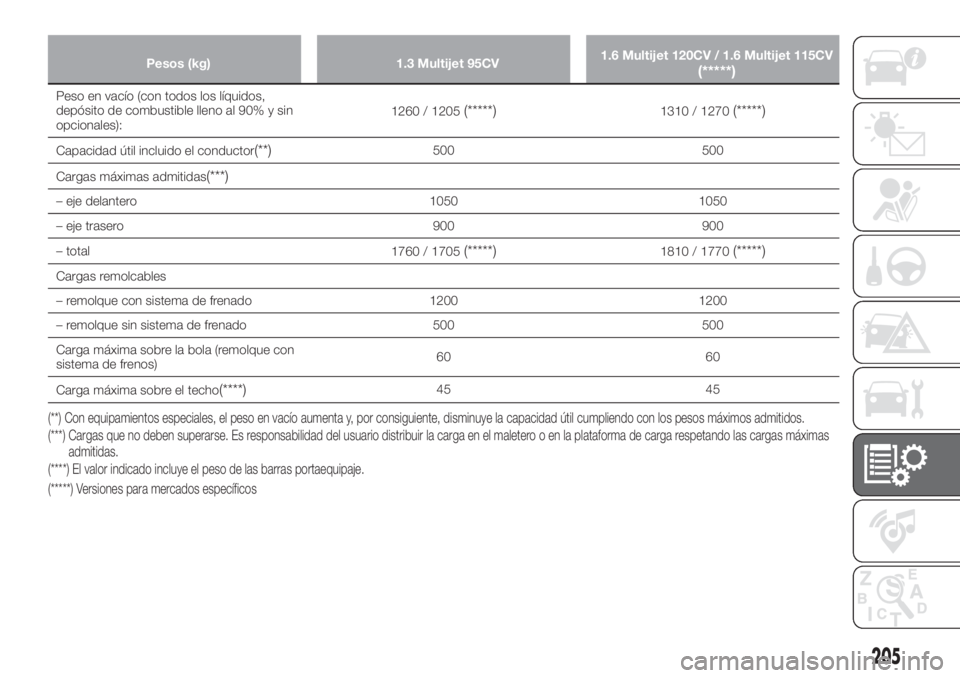

Pesos (kg) 1.3 Multijet 95CV1.6 Multijet 120CV / 1.6 Multijet 115CV(*****)
Peso en vacío (con todos los líquidos,
depósito de combustible lleno al 90% y sin
opcionales):1260 / 1205(*****)1310 / 1270(*****)
Capacidad útil incluido el conductor(**)500 500
Cargas máximas admitidas
(***)
– eje delantero 1050 1050
– eje trasero 900 900
– total
1760 / 1705
(*****)1810 / 1770(*****)
Cargas remolcables
– remolque con sistema de frenado 1200 1200
– remolque sin sistema de frenado 500 500
Carga máxima sobre la bola (remolque con
sistema de frenos)60 60
Carga máxima sobre el techo
(****)45 45
(*****) Versiones para mercados específicos (**) Con equipamientos especiales, el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil cumpliendo con los pesos máximos admitidos.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas
admitidas.
(****) El valor indicado incluye el peso de las barras portaequipaje.
205

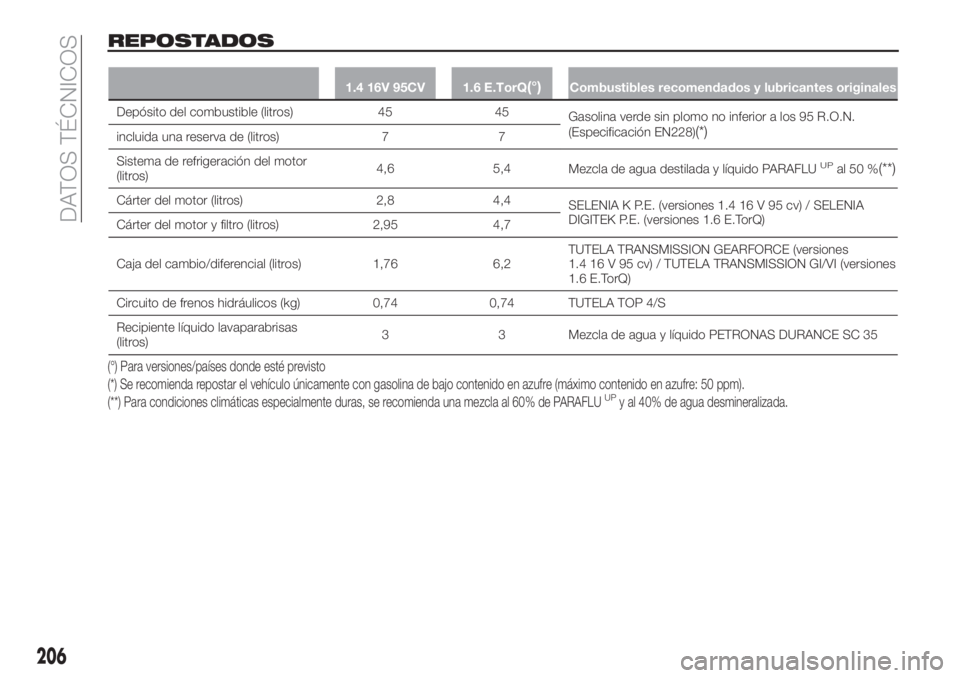

REPOSTADOS
1.4 16V 95CV 1.6 E.TorQ(°)Combustibles recomendados y lubricantes originales
Depósito del combustible (litros) 45 45
Gasolina verde sin plomo no inferior a los 95 R.O.N.
(Especificación EN228)
(*)incluida una reserva de (litros) 7 7
Sistema de refrigeración del motor
(litros)4,6 5,4
Mezcla de agua destilada y líquido PARAFLU
UPal 50 %(**)
Cárter del motor (litros) 2,8 4,4
SELENIA K P.E. (versiones 1.4 16 V 95 cv) / SELENIA
DIGITEK P.E. (versiones 1.6 E.TorQ)
Cárter del motor y filtro (litros) 2,95 4,7
Caja del cambio/diferencial (litros) 1,76 6,2TUTELA TRANSMISSION GEARFORCE (versiones
1.4 16 V 95 cv) / TUTELA TRANSMISSION GI/VI (versiones
1.6 E.TorQ)
Circuito de frenos hidráulicos (kg) 0,74 0,74 TUTELA TOP 4/S
Recipiente líquido lavaparabrisas
(litros)3 3 Mezcla de agua y líquido PETRONAS DURANCE SC 35
(°) Para versiones/países donde esté previsto
(*) Se recomienda repostar el vehículo únicamente con gasolina de bajo contenido en azufre (máximo contenido en azufre: 50 ppm).
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU
UPy al 40% de agua desmineralizada.
206
