2020 FIAT TIPO 4DOORS Manual de Empleo y Cuidado (in Spanish)

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control visual del estado de la/s correa/s de mando
accesorios(4)
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)
Sustitución del aceite motor y filtro de aceite (versiones
con DPF)(6)
Sustitución de la correa dentada de mando distribución
(versiones 1.6 Multijet)(4)
Sustitución de la/s correa/s de mando de los accesorios(4)
Sustitución del cartucho del filtro de combustible
(versiones 1.3 MultiJet)(7)
Sustitución del cartucho del filtro de combustible
(versiones 1.6 MultiJet)(7)
Sustitución del cartucho del filtro de aire(8)
(4) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, condiciones climáticas especialmente duras, temperaturas muy bajas o muy altas durante periodos prolongados, uso urbano o muchos
kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada 4 años independientemente de los kilómetros recorridos.
(6) El intervalo efectivo de sustitución del aceite y del filtro de aceite motor depende de las condiciones de empleo del vehículo y se indica con un testigooun
mensaje en el cuadro de instrumentos. En cualquier caso, no debe superar los 2 años. En el caso de que el vehículo se use principalmente en recurridos
urbanos es necesario sustituir el aceite del motor y filtro cada año.
(7) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
20.000 km
(8) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 20.000 km.
167

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Sustitución del líquido de frenos(9)
Sustitución del filtro del habitáculo(8) (o) (●)
(9) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos. (8) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 20.000 km.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias
168
MANTENIMIENTO Y CUIDADO

CONTROLES
PERIÓDICOS
Cada1000km o antes de largos viajes
comprobar y, si es preciso, restablecer:
el nivel del líquido de refrigeración
motor;
el nivel del líquido de frenos;
nivel del líquido lavaparabrisas;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavaparabrisas y la
posición/desgaste de las escobillas del
limpiaparabrisas;
control y restablecimiento del nivel de
aditivo para emisiones diésel
AdBlue®
(UREA) (para versiones/países donde
esté previsto).
Cada3000km comprobar y, si es
necesario, restablecer: el nivel de aceite
motor.
USO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice
sobre todo en una de las siguientes
condiciones:
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperatura exterior
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;
es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos y
flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma (capuchones/
manguitos/casquillos/etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
restablecimiento del nivel de aditivo
para emisiones diésel
AdBlue®
(UREA)
(para versiones/países donde esté
previsto), al encenderse el testigo o
visualizarse el mensaje en el cuadro de
instrumentos.
169

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
153) 154)
59)

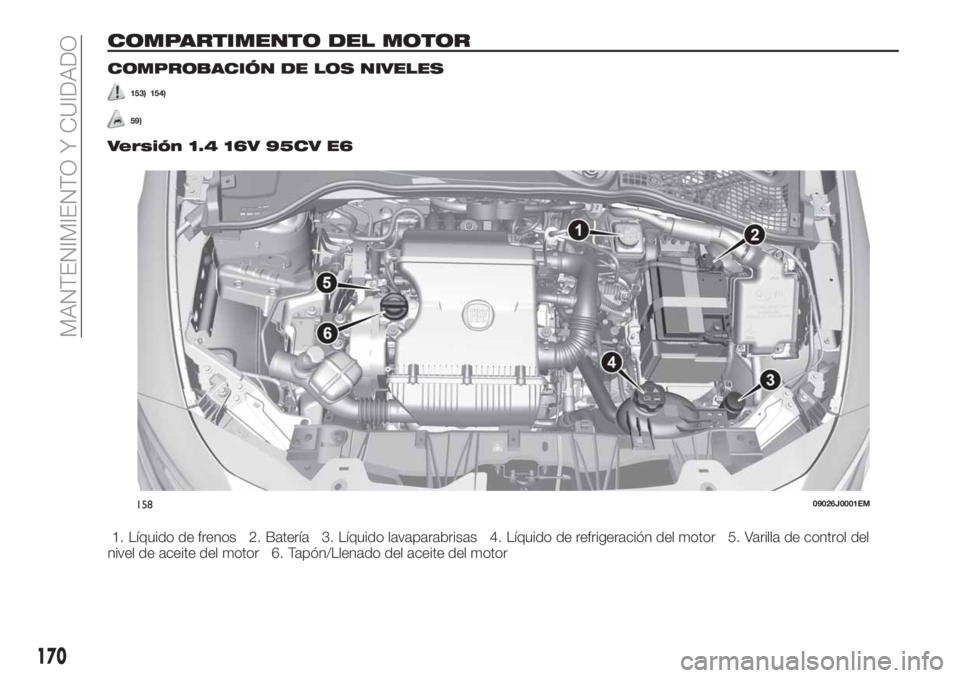

Versión 1.4 16V 95CV E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas 4. Líquido de refrigeración del motor 5. Varilla de control del
nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
15809026J0001EM
170
MANTENIMIENTO Y CUIDADO

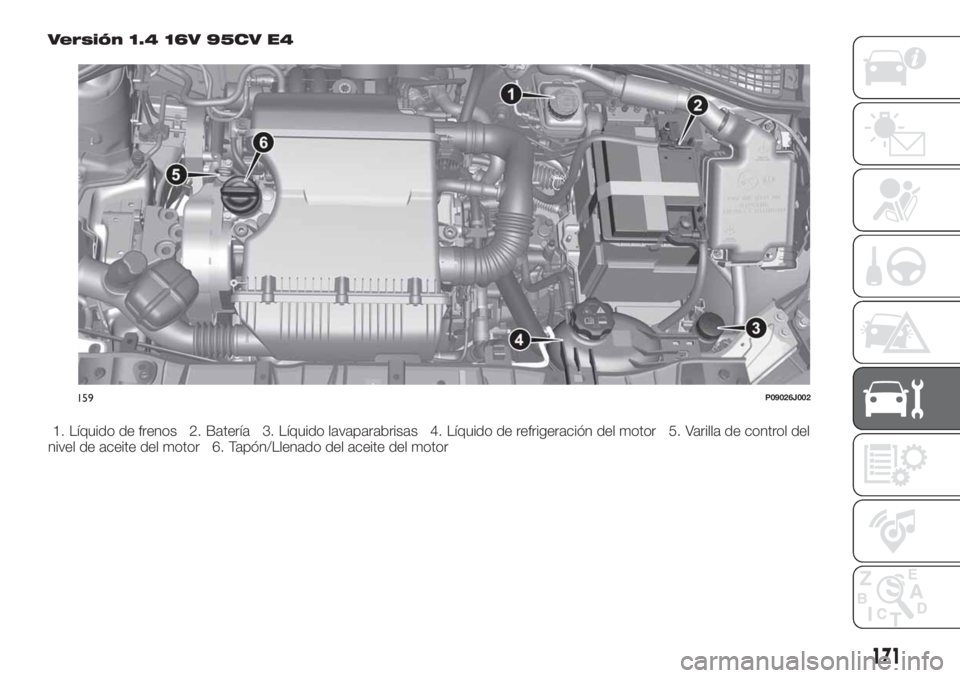

Versión 1.4 16V 95CV E4
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas 4. Líquido de refrigeración del motor 5. Varilla de control del
nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
159P09026J002
171

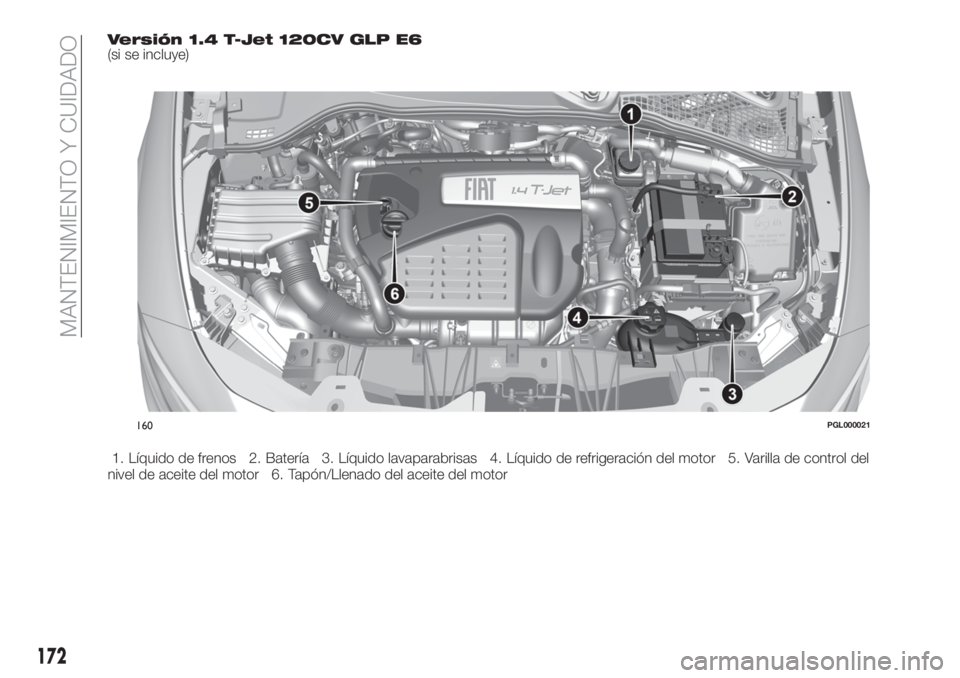

Versión 1.4 T-Jet 120CV GLP E6(si se incluye)
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas 4. Líquido de refrigeración del motor 5. Varilla de control del
nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
160PGL000021
172
MANTENIMIENTO Y CUIDADO

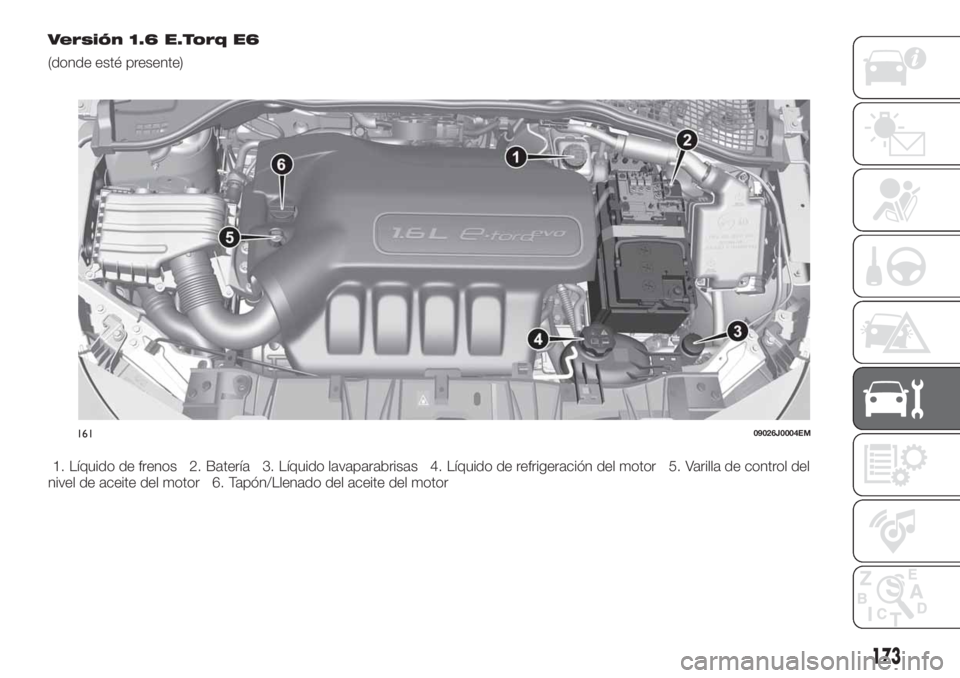

Versión 1.6 E.Torq E6
(donde esté presente)
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas 4. Líquido de refrigeración del motor 5. Varilla de control del
nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
16109026J0004EM
173

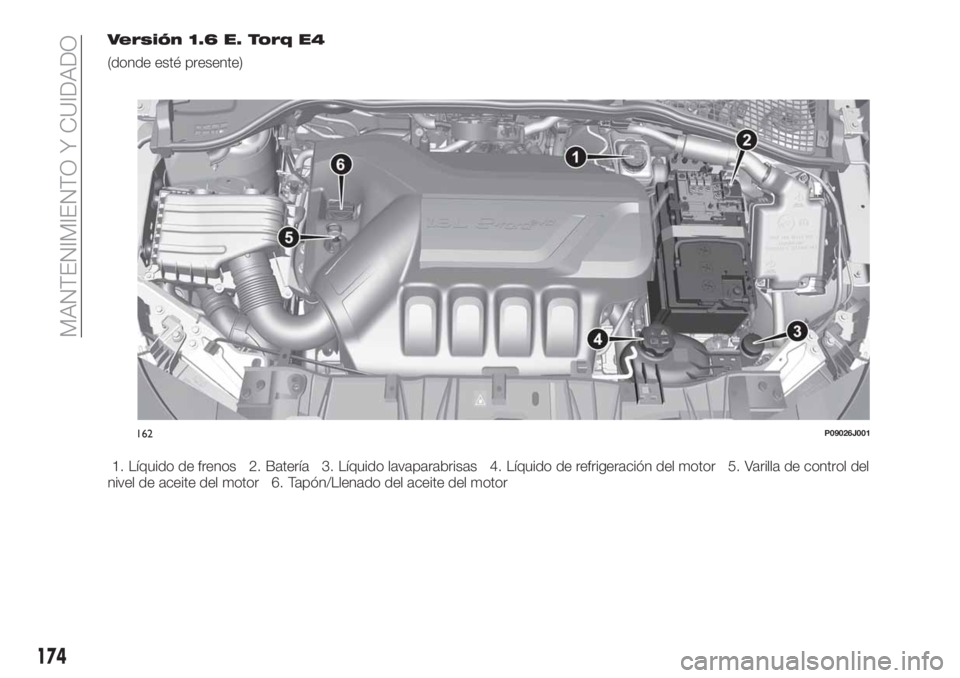

Versión 1.6 E. Torq E4
(donde esté presente)
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas 4. Líquido de refrigeración del motor 5. Varilla de control del
nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
162P09026J001
174
MANTENIMIENTO Y CUIDADO
