44)Las funciones del sistema ESC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
de todos los usuarios de la carretera
45)Para el funcionamiento correcto del
sistema ESC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
46)Las prestaciones del sistema ESC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
47)Para el funcionamiento correcto del
sistema TC es indispensable que los
neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén
en buen estado y sobre todo que respeten
el tipo y las dimensiones indicadas.
48)Las prestaciones del sistema TC no
deben inducir al conductor a correr riesgos
inútiles e innecesarios. El estilo de
conducción debe adaptarse siempre al
estado de la calzada, a la visibilidad y al
tráfico. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.
49)El sistema TC no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
50)El sistema TC no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.51)Las funciones del sistema TC nunca
deben probarse de manera irresponsable y
peligrosa, comprometiendo la seguridad
propia y de todos los usuarios de la
carretera.
52)El sistema PBA no puede modificar las
leyes naturales de la física ni aumentar la
adherencia permitida por el estado de la
calzada.
53)El sistema PBA no puede evitar los
accidentes, incluidos aquellos debidos a
una velocidad excesiva en curva, al
conducir sobre superficies con baja
adherencia o en caso de aquaplaning.
54)Las capacidades del sistema PBA
nunca deben probarse de manera
irresponsable y peligrosa, comprometiendo
la seguridad del conductor, de los demás
ocupantes a bordo del vehículo y de todos
los demás usuarios de la carretera.
55)El sistema Hill Hold Control no es un
freno de estacionamiento, por lo tanto, no
abandonar el vehículo sin haber accionado
el freno de mano, apagado el motor y
haber engranado la primera marcha
dejando así parado el vehículo en
condiciones de seguridad (para más
información ver lo descrito en el apartado
"En parada" del capítulo "Arranque y
conducción").
56)Pueden haber situaciones con
pendientes poco pronunciadas (inferiores
al 8%), en condiciones de vehículo
cargado, en las que el sistema Hill Hold
Control podría no activarse y causar un
ligero retraso y aumentando así el riesgo
de una colisión con otro vehículo o un
objeto. La responsabilidad de la seguridad
en carretera corresponde siempre al
conductor.57)Las prestaciones de un vehículo
equipado con ERM no deben ponerse a
prueba de una manera imprudente y
peligrosa, con la posibilidad de afectar a la
seguridad del conductor y de otras
personas.
58)En caso de tracción de remolques se
recomienda siempre, durante la guía, la
máxima cautela. No superar nunca las
cargas máximas admitidas (ver el apartado
"Pesos" en el capítulo "Datos técnicos").
59)El sistema TSC no es capaz de parar el
patinazo de cualquier remolque. Si el
sistema se activa durante la marcha,
aminorar la velocidad, detener el vehículo
en un lugar seguro y colocar
correctamente la carga para impedir que el
remolque derrape.
71

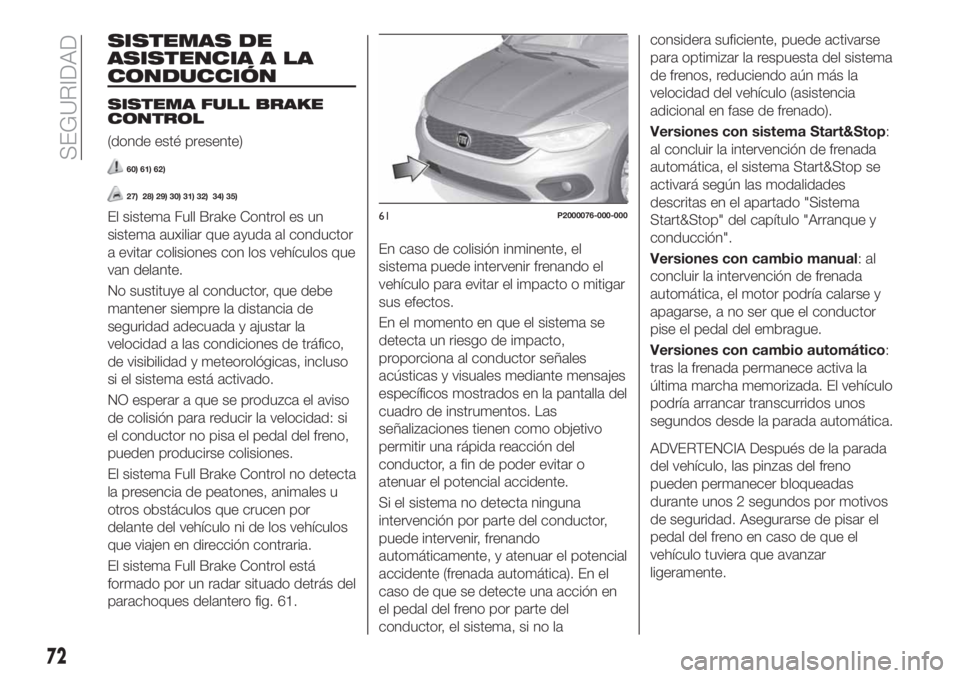

SISTEMAS DE
ASISTENCIA A LA
CONDUCCIÓN
SISTEMA FULL BRAKE
CONTROL
(donde esté presente)
60) 61) 62)
27) 28) 29) 30) 31) 32) 34) 35)
El sistema Full Brake Control es un
sistema auxiliar que ayuda al conductor
a evitar colisiones con los vehículos que
van delante.
No sustituye al conductor, que debe
mantener siempre la distancia de
seguridad adecuada y ajustar la
velocidad a las condiciones de tráfico,
de visibilidad y meteorológicas, incluso
si el sistema está activado.
NO esperar a que se produzca el aviso
de colisión para reducir la velocidad: si
el conductor no pisa el pedal del freno,
pueden producirse colisiones.
El sistema Full Brake Control no detecta
la presencia de peatones, animales u
otros obstáculos que crucen por
delante del vehículo ni de los vehículos
que viajen en dirección contraria.
El sistema Full Brake Control está
formado por un radar situado detrás del
parachoques delantero fig. 61.En caso de colisión inminente, el
sistema puede intervenir frenando el
vehículo para evitar el impacto o mitigar
sus efectos.
En el momento en que el sistema se
detecta un riesgo de impacto,
proporciona al conductor señales
acústicas y visuales mediante mensajes
específicos mostrados en la pantalla del
cuadro de instrumentos. Las
señalizaciones tienen como objetivo
permitir una rápida reacción del
conductor, a fin de poder evitar o
atenuar el potencial accidente.
Si el sistema no detecta ninguna
intervención por parte del conductor,
puede intervenir, frenando
automáticamente, y atenuar el potencial
accidente (frenada automática). En el
caso de que se detecte una acción en
el pedal del freno por parte del
conductor, el sistema, si no laconsidera suficiente, puede activarse
para optimizar la respuesta del sistema
de frenos, reduciendo aún más la
velocidad del vehículo (asistencia
adicional en fase de frenado).
Versiones con sistema Start&Stop:
al concluir la intervención de frenada
automática, el sistema Start&Stop se
activará según las modalidades
descritas en el apartado "Sistema
Start&Stop" del capítulo "Arranque y
conducción".
Versiones con cambio manual:al
concluir la intervención de frenada
automática, el motor podría calarse y
apagarse, a no ser que el conductor
pise el pedal del embrague.
Versiones con cambio automático:
tras la frenada permanece activa la
última marcha memorizada. El vehículo
podría arrancar transcurridos unos
segundos desde la parada automática.
ADVERTENCIA Después de la parada
del vehículo, las pinzas del freno
pueden permanecer bloqueadas
durante unos 2 segundos por motivos
de seguridad. Asegurarse de pisar el
pedal del freno en caso de que el
vehículo tuviera que avanzar
ligeramente.
61P2000076-000-000
72
SEGURIDAD

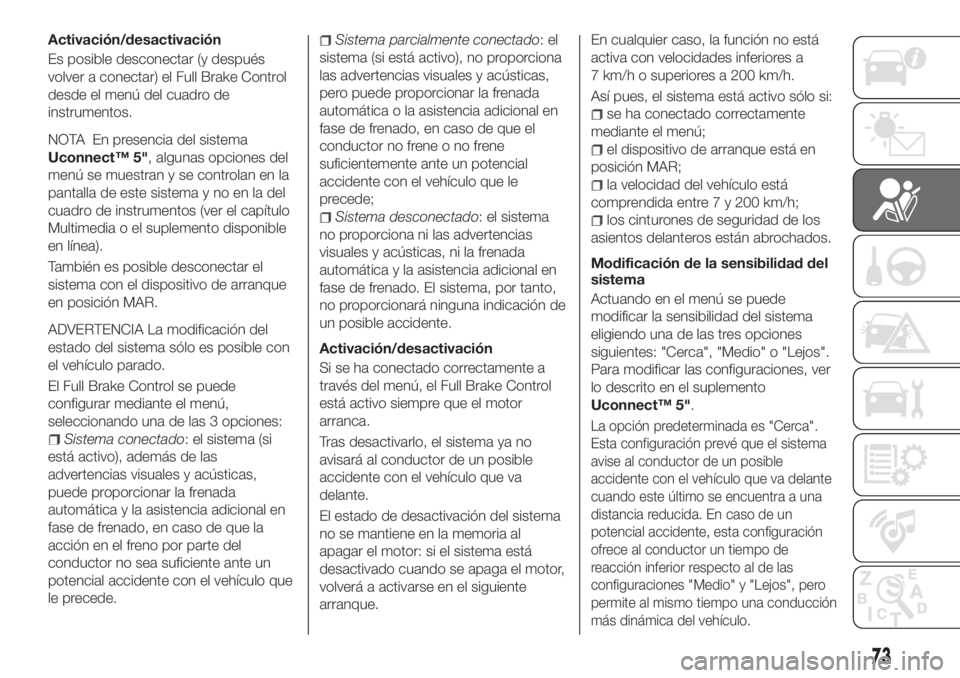

Activación/desactivación
Es posible desconectar (y después
volver a conectar) el Full Brake Control
desde el menú del cuadro de
instrumentos.
NOTA En presencia del sistema
Uconnect™ 5", algunas opciones del
menú se muestran y se controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).
También es posible desconectar el
sistema con el dispositivo de arranque
en posición MAR.
ADVERTENCIA La modificación del
estado del sistema sólo es posible con
el vehículo parado.
El Full Brake Control se puede
configurar mediante el menú,
seleccionando una de las 3 opciones:
Sistema conectado: el sistema (si
está activo), además de las
advertencias visuales y acústicas,
puede proporcionar la frenada
automática y la asistencia adicional en
fase de frenado, en caso de que la
acción en el freno por parte del
conductor no sea suficiente ante un
potencial accidente con el vehículo que
le precede.
Sistema parcialmente conectado:el
sistema (si está activo), no proporciona
las advertencias visuales y acústicas,
pero puede proporcionar la frenada
automática o la asistencia adicional en
fase de frenado, en caso de que el
conductor no frene o no frene
suficientemente ante un potencial
accidente con el vehículo que le
precede;
Sistema desconectado: el sistema
no proporciona ni las advertencias
visuales y acústicas, ni la frenada
automática y la asistencia adicional en
fase de frenado. El sistema, por tanto,
no proporcionará ninguna indicación de
un posible accidente.
Activación/desactivación
Si se ha conectado correctamente a
través del menú, el Full Brake Control
está activo siempre que el motor
arranca.
Tras desactivarlo, el sistema ya no
avisará al conductor de un posible
accidente con el vehículo que va
delante.
El estado de desactivación del sistema
no se mantiene en la memoria al
apagar el motor: si el sistema está
desactivado cuando se apaga el motor,
volverá a activarse en el siguiente
arranque.En cualquier caso, la función no está
activa con velocidades inferiores a
7 km/h o superiores a 200 km/h.
Así pues, el sistema está activo sólo si:
se ha conectado correctamente
mediante el menú;
el dispositivo de arranque está en
posición MAR;
la velocidad del vehículo está
comprendida entre 7 y 200 km/h;
los cinturones de seguridad de los
asientos delanteros están abrochados.
Modificación de la sensibilidad del
sistema
Actuando en el menú se puede
modificar la sensibilidad del sistema
eligiendo una de las tres opciones
siguientes: "Cerca", "Medio" o "Lejos".
Para modificar las configuraciones, ver
lo descrito en el suplemento
Uconnect™ 5".
La opción predeterminada es "Cerca".
Esta configuración prevé que el sistema
avise al conductor de un posible
accidente con el vehículo que va delante
cuando este último se encuentra a una
distancia reducida. En caso de un
potencial accidente, esta configuración
ofrece al conductor un tiempo de
reacción inferior respecto al de las
configuraciones "Medio" y "Lejos", pero
permite al mismo tiempo una conducción
más dinámica del vehículo.
73

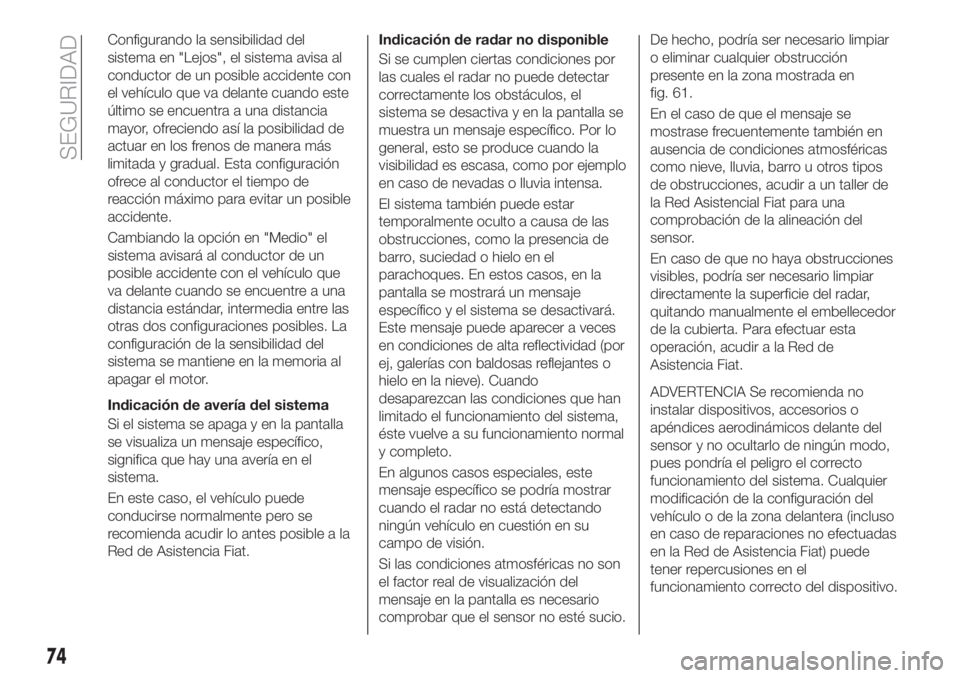

Configurando la sensibilidad del
sistema en "Lejos", el sistema avisa al
conductor de un posible accidente con
el vehículo que va delante cuando este
último se encuentra a una distancia
mayor, ofreciendo así la posibilidad de
actuar en los frenos de manera más
limitada y gradual. Esta configuración
ofrece al conductor el tiempo de
reacción máximo para evitar un posible
accidente.
Cambiando la opción en "Medio" el
sistema avisará al conductor de un
posible accidente con el vehículo que
va delante cuando se encuentre a una
distancia estándar, intermedia entre las
otras dos configuraciones posibles. La
configuración de la sensibilidad del
sistema se mantiene en la memoria al
apagar el motor.
Indicación de avería del sistema
Si el sistema se apaga y en la pantalla
se visualiza un mensaje específico,
significa que hay una avería en el
sistema.
En este caso, el vehículo puede
conducirse normalmente pero se
recomienda acudir lo antes posible a la
Red de Asistencia Fiat.Indicación de radar no disponible
Si se cumplen ciertas condiciones por
las cuales el radar no puede detectar
correctamente los obstáculos, el
sistema se desactiva y en la pantalla se
muestra un mensaje específico. Por lo
general, esto se produce cuando la
visibilidad es escasa, como por ejemplo
en caso de nevadas o lluvia intensa.
El sistema también puede estar
temporalmente oculto a causa de las
obstrucciones, como la presencia de
barro, suciedad o hielo en el
parachoques. En estos casos, en la
pantalla se mostrará un mensaje
específico y el sistema se desactivará.
Este mensaje puede aparecer a veces
en condiciones de alta reflectividad (por
ej, galerías con baldosas reflejantes o
hielo en la nieve). Cuando
desaparezcan las condiciones que han
limitado el funcionamiento del sistema,
éste vuelve a su funcionamiento normal
y completo.
En algunos casos especiales, este
mensaje específico se podría mostrar
cuando el radar no está detectando
ningún vehículo en cuestión en su
campo de visión.
Si las condiciones atmosféricas no son
el factor real de visualización del
mensaje en la pantalla es necesario
comprobar que el sensor no esté sucio.De hecho, podría ser necesario limpiar
o eliminar cualquier obstrucción
presente en la zona mostrada en
fig. 61.
En el caso de que el mensaje se
mostrase frecuentemente también en
ausencia de condiciones atmosféricas
como nieve, lluvia, barro u otros tipos
de obstrucciones, acudir a un taller de
la Red Asistencial Fiat para una
comprobación de la alineación del
sensor.
En caso de que no haya obstrucciones
visibles, podría ser necesario limpiar
directamente la superficie del radar,
quitando manualmente el embellecedor
de la cubierta. Para efectuar esta
operación, acudir a la Red de
Asistencia Fiat.
ADVERTENCIA Se recomienda no
instalar dispositivos, accesorios o
apéndices aerodinámicos delante del
sensor y no ocultarlo de ningún modo,
pues pondría el peligro el correcto
funcionamiento del sistema. Cualquier
modificación de la configuración del
vehículo o de la zona delantera (incluso
en caso de reparaciones no efectuadas
en la Red de Asistencia Fiat) puede
tener repercusiones en el
funcionamiento correcto del dispositivo.
74
SEGURIDAD

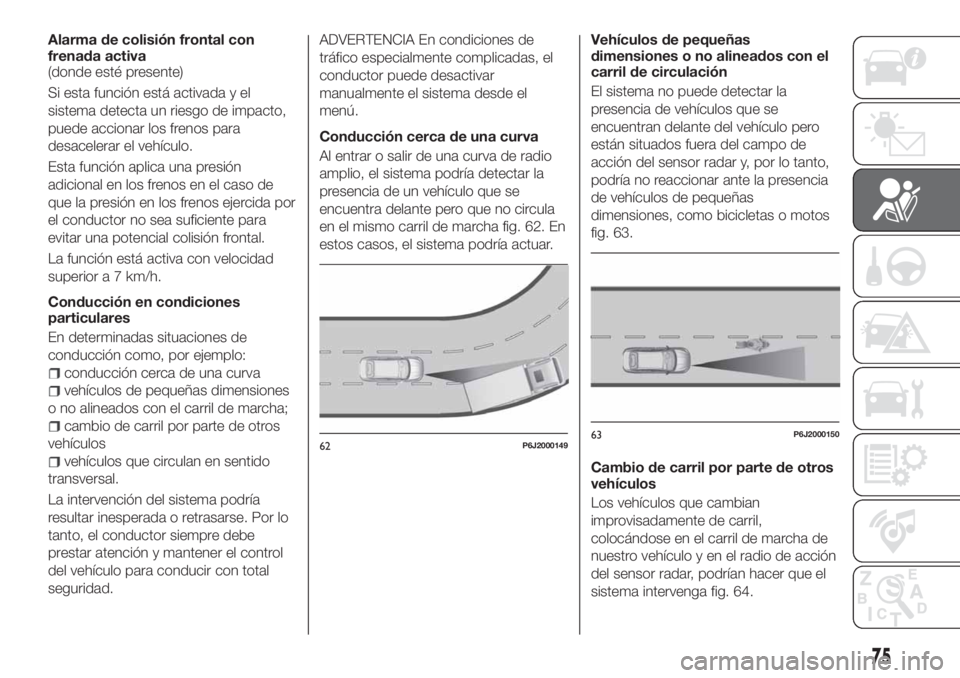

Alarma de colisión frontal con
frenada activa
(donde esté presente)
Si esta función está activada y el
sistema detecta un riesgo de impacto,
puede accionar los frenos para
desacelerar el vehículo.
Esta función aplica una presión
adicional en los frenos en el caso de
que la presión en los frenos ejercida por
el conductor no sea suficiente para
evitar una potencial colisión frontal.
La función está activa con velocidad
superior a 7 km/h.
Conducción en condiciones
particulares
En determinadas situaciones de
conducción como, por ejemplo:
conducción cerca de una curva
vehículos de pequeñas dimensiones
o no alineados con el carril de marcha;
cambio de carril por parte de otros
vehículos
vehículos que circulan en sentido
transversal.
La intervención del sistema podría
resultar inesperada o retrasarse. Por lo
tanto, el conductor siempre debe
prestar atención y mantener el control
del vehículo para conducir con total
seguridad.
ADVERTENCIA En condiciones de
tráfico especialmente complicadas, el
conductor puede desactivar
manualmente el sistema desde el
menú.
Conducción cerca de una curva
Al entrar o salir de una curva de radio
amplio, el sistema podría detectar la
presencia de un vehículo que se
encuentra delante pero que no circula
en el mismo carril de marcha fig. 62. En
estos casos, el sistema podría actuar.Vehículos de pequeñas
dimensiones o no alineados con el
carril de circulación
El sistema no puede detectar la
presencia de vehículos que se
encuentran delante del vehículo pero
están situados fuera del campo de
acción del sensor radar y, por lo tanto,
podría no reaccionar ante la presencia
de vehículos de pequeñas
dimensiones, como bicicletas o motos
fig. 63.
Cambio de carril por parte de otros
vehículos
Los vehículos que cambian
improvisadamente de carril,
colocándose en el carril de marcha de
nuestro vehículo y en el radio de acción
del sensor radar, podrían hacer que el
sistema intervenga fig. 64.
62P6J200014963P6J2000150
75

Vehículos que circulan en sentido
transversal
El sistema podría reaccionar
temporalmente ante un vehículo que
atravesara el radio de acción del sensor
radar, circulando en sentido transversal
fig. 65.Advertencias
El sistema no ha sido diseñado para
evitar colisiones y no es capaz de
anticipar posibles condiciones de un
accidente inminente. El hecho de no
tomar en cuenta esta advertencia podría
ocasionar lesiones graves o mortales.
El sistema podría activarse, valorando
la trayectoria seguida por el vehículo, en
caso de presencia de objetos metálicos
reflectantes diferentes de otros vehículos,
como por ejemplo guardarraíles, carteles
de señalización, barras de entrada de
aparcamientos, peajes, pasos a nivel,
verjas, raíles, objetos cerca de obras o
situados más altos que el vehículo (por
ejemplo, un paso elevado). Del mismo
modo, el sistema podría actuar en el
interior de un aparcamiento multiplanta o
de túneles, o bien debido a reflejos del
firme. Estas posibles activaciones se
deben a la lógica de funcionamiento
normal del sistema y no deben
interpretarse como anomalías.
El sistema ha sido diseñado
únicamente para su uso en carretera. En
caso de conducción por carreteras sin
asfaltar, el sistema debe ser desactivado
para evitar indicaciones inútiles.
Se aconseja desactivar el sistema
cuando el vehículo se carga en un tren,
barco o camión, cuando se remolca y
cuando se pone en un banco de
rodillos.
SISTEMA iTPMS (Indirect
Tyre Pressure
Monitoring System)
64) 65) 66) 67) 68) 69)
Descripción
El vehículo está dotado de un sistema
de control de la presión de los
neumáticos denominado iTPMS
(Indirect Tyre Pressure Monitoring
System) que, mediante los sensores de
velocidad de las ruedas, controla el
grado de inflado de los neumáticos.
Presión correcta de los neumáticos
Si no se detecta ningún neumático
desinflado, en la pantalla aparece la
silueta del vehículo.
Presión insuficiente de los
neumáticos
Si se desinflan uno o más neumáticos,
el sistema avisa al conductor con el
encendido del testigo
en el cuadro
de instrumentos, la visualización de un
mensaje y una señal acústica.
En este caso, en la pantalla se muestra
la silueta del vehículo con los dos
símbolos
.
Dicho aviso se muestra también ante
un apagado y nuevo arranque del
motor hasta que se realiza el
procedimiento de RESET.
64P6J2000151
65P6J2000152
76
SEGURIDAD

Procedimiento de reset
El sistema iTPMS necesita una fase
inicial de "autoaprendizaje" (cuya
duración depende del estilo de
conducción y de las condiciones de la
carretera: la condición óptima es en
carretera recta a 80 km/h durante al
menos 20 minutos) que comienza
realizando el procedimiento de RESET.
El procedimiento de RESET debe
realizarse:
cada vez que se modifique la presión
de los neumáticos;
cuando sólo se sustituye un
neumático;
cuando se rotan/invierten los
neumáticos;
cuando se monta la rueda de galleta.
Antes de realizar el RESET, inflar los
neumáticos a los valores nominales de
presión indicados en la tabla de las
presiones de inflado (ver lo indicado en
el apartado "Ruedas" en el capítulo
"Datos técnicos").
Si no se realiza el Reset, en todos los
casos anteriormente indicados, el
testigo
puede dar falsas indicaciones
en uno o varios neumáticos.
Para efectuar el RESET, con el vehículo
parado y el motor encendido, mantener
pulsado durante al menos 2 segundos
el botón de Reset
situado en el panel
de instrumentos izquierdo fig. 66.Una vez efectuado el RESET, según el
tipo de panel de instrumentos se oirá
solo la señal acústica o, además de
esta, aparecerá el mensaje "Reset
guardado" para indicar que se ha
iniciado el autoaprendizaje.
Condiciones de funcionamiento
El sistema está activo para velocidades
superiores a los 15 km/h.
En algunas situaciones, como en caso
de conducción deportiva o en
condiciones particulares del firme de la
carretera (hielo, nieve, tierra, etc.), el
aviso de varios neumáticos desinflados
al mismo tiempo puede retrasarse o ser
parcial.
En condiciones específicas (p. ej.,
vehículo cargado de forma asimétrica
sobre un lado, neumático dañado o
desgastado, uso de la rueda de galleta,
del kit de reparación de pinchazos"Fix&Go", de cadenas para la nieve o
de neumáticos diferentes en el mismo
eje), el sistema puede dar indicaciones
falsas o desactivarse temporalmente.
En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará durante
aproximadamente 75 segundos y, a
continuación, permanecerá encendido
con luz fija; al mismo tiempo, en la
pantalla se mostrará un mensaje de
advertencia.
Dicha indicación se visualiza también
tras un apagado y sucesivo arranque
del motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.
En caso de indicaciones anómalas, se
aconseja efectuar el procedimiento de
RESET. Si, con el RESET iniciado, se
vuelven a presentar las indicaciones,
controlar que los cuatro neumáticos
sean del mismo tipo y que no estén
dañados. Si se utiliza la rueda de
repuesto, sustituirla cuanto antes por la
rueda con el neumático de tamaño
normal. Quitar las cadenas de nieve si
es posible, verificar la distribución
correcta de los pesos y repetir el
RESET en una carretera limpia y
asfaltada. Si las indicaciones no
desaparecen, acudir a la Red de
Asistencia Fiat.
6606056J0008EM
77

ADVERTENCIA
60)El sistema constituye una ayuda
durante la conducción: el conductor nunca
debe reducir la atención durante la
conducción. La responsabilidad de la
conducción siempre se confía al
conductor, que debe tener en cuenta la
condiciones del tráfico para conducir con
completa seguridad. El conductor siempre
tiene la obligación de mantener una
distancia de seguridad respecto al vehículo
que lo precede.
61)Si, durante la intervención del sistema,
el conductor pisa a fondo el pedal del
acelerador o efectúa un giro rápido, es
posible que la función de frenada
automática se interrumpa (por ejemplo,
para permitir una posible maniobra evasiva
del obstáculo).
62)El sistema interviene en vehículos que
circulan por el mismo carril de circulación.
Sin embargo, no se tendrán en cuenta las
personas, y animales y cosas (por ejemplo,
los cochecitos).
63)En caso de que el vehículo, por
intervenciones de mantenimiento, deba
colocarse en un banco de rodillos o en
caso de que se someta a un lavado en un
túnel de lavado automático de vehículos,
teniendo un obstáculo en la parte delantera
(p. ej., otro vehículo, una pared u otro
obstáculo), el sistema podría detectar su
presencia e intervenir. En este caso, por lo
tanto, es necesario desactivar el sistema
actuando sobre las configuraciones del
sistemaUconnect™5".64)Si el sistema iTPMS indica la caída de
presión de los neumáticos, se recomienda
comprobar la presión en los cuatro.
65)El sistema iTPMS no exime al
conductor de la obligación de controlar la
presión de los neumáticos cada mes; no
debe entenderse como un sistema de
sustitución del mantenimiento o de
seguridad.
66)La presión de los neumáticos debe
comprobarse con los neumáticos fríos. Sí,
por cualquier motivo, se controla la presión
con los neumáticos en caliente, no reducir
la presión aunque sea superior al valor
previsto sino repetir la comprobación
cuando los neumáticos estén fríos
67)El sistema iTPMS no es capaz de
indicar la pérdida repentina de la presión
de los neumáticos (por ejemplo, en caso
de reventón de un neumático). En este
caso, parar el vehículo frenando con
cuidado y sin realizar giros bruscos.
68)El sistema proporciona únicamente un
aviso de baja presión de los neumáticos:
no puede inflarlos.
69)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
ADVERTENCIA
27)El sistema podría ver limitadas sus
funciones o incluso no funcionar debido a
condiciones climáticas como lluvia intensa,
granizo, niebla densa o nieve abundante.
28)La zona del parachoques frente al
sensor no debe estar cubierta por
adhesivos, faros adicionales o cualquier
otro objeto.
29)La intervención del sistema podría ser
inesperada o retrasada cuando en otros
vehículos se encuentran cargas que
sobresalen lateralmente, por arriba o por la
parte trasera con respecto a las
dimensiones normales del vehículo.
30)El funcionamiento puede verse
comprometido por cualquier modificación
estructural aportada al vehículo, como por
ejemplo una modificación en el eje frontal,
cambio de los neumáticos, o una carga
más elevada con respecto al estándar
previsto por el vehículo.
31)Reparaciones incorrectas en la parte
frontal del vehículo (por ej. parachoques,
chasis) pueden alterar la posición del
sensor del radar y comprometer el
funcionamiento. Acudir a la Red Asistencial
Fiat para cualquier reparación de este tipo.
32)No manipular ni efectuar ninguna
intervención en el sensor de radar. En caso
de avería del sensor es necesario acudir a
un taller de la Red de Asistencia Fiat.
78
SEGURIDAD
