2020 FIAT TIPO 4DOORS Manual de Empleo y Cuidado (in Spanish)

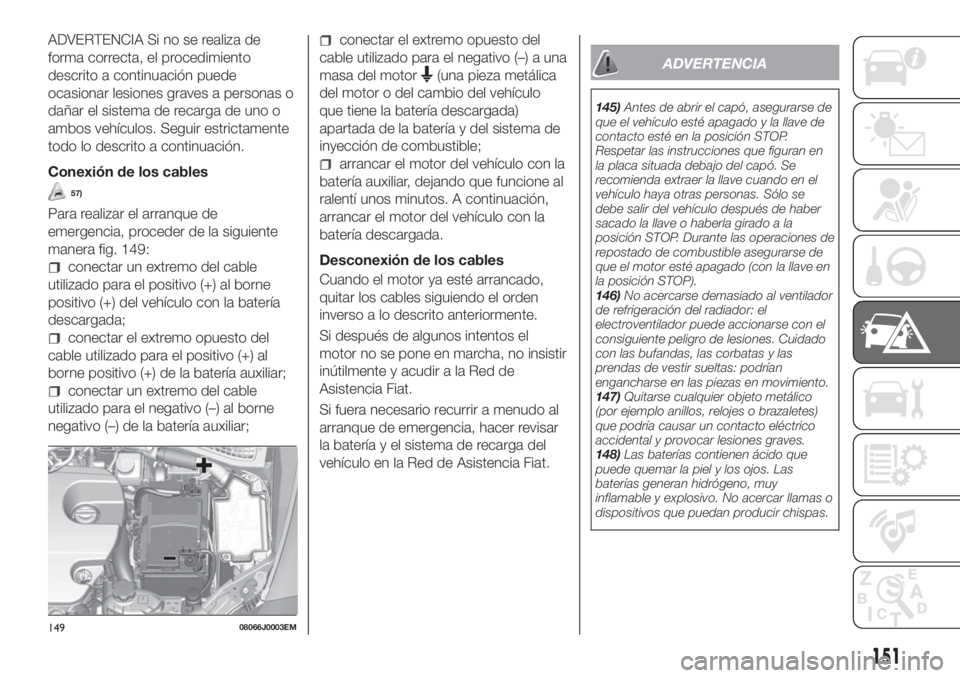

ADVERTENCIA Si no se realiza de
forma correcta, el procedimiento
descrito a continuación puede
ocasionar lesiones graves a personas o
dañar el sistema de recarga de uno o
ambos vehículos. Seguir estrictamente
todo lo descrito a continuación.
Conexión de los cables
57)
Para realizar el arranque de
emergencia, proceder de la siguiente
manera fig. 149:
conectar un extremo del cable
utilizado para el positivo (+) al borne
positivo (+) del vehículo con la batería
descargada;
conectar el extremo opuesto del
cable utilizado para el positivo (+) al
borne positivo (+) de la batería auxiliar;
conectar un extremo del cable
utilizado para el negativo (–) al borne
negativo (–) de la batería auxiliar;
conectar el extremo opuesto del
cable utilizado para el negativo (–) a una
masa del motor
(una pieza metálica
del motor o del cambio del vehículo
que tiene la batería descargada)
apartada de la batería y del sistema de
inyección de combustible;
arrancar el motor del vehículo con la
batería auxiliar, dejando que funcione al
ralentí unos minutos. A continuación,
arrancar el motor del vehículo con la
batería descargada.
Desconexión de los cables
Cuando el motor ya esté arrancado,
quitar los cables siguiendo el orden
inverso a lo descrito anteriormente.
Si después de algunos intentos el
motor no se pone en marcha, no insistir
inútilmente y acudir a la Red de
Asistencia Fiat.
Si fuera necesario recurrir a menudo al
arranque de emergencia, hacer revisar
la batería y el sistema de recarga del
vehículo en la Red de Asistencia Fiat.
ADVERTENCIA
145)Antes de abrir el capó, asegurarse de
que el vehículo esté apagado y la llave de
contacto esté en la posición STOP.
Respetar las instrucciones que figuran en
la placa situada debajo del capó. Se
recomienda extraer la llave cuando en el
vehículo haya otras personas. Sólo se
debe salir del vehículo después de haber
sacado la llave o haberla girado a la
posición STOP. Durante las operaciones de
repostado de combustible asegurarse de
que el motor esté apagado (con la llave en
la posición STOP).
146)No acercarse demasiado al ventilador
de refrigeración del radiador: el
electroventilador puede accionarse con el
consiguiente peligro de lesiones. Cuidado
con las bufandas, las corbatas y las
prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.
147)Quitarse cualquier objeto metálico
(por ejemplo anillos, relojes o brazaletes)
que podría causar un contacto eléctrico
accidental y provocar lesiones graves.
148)Las baterías contienen ácido que
puede quemar la piel y los ojos. Las
baterías generan hidrógeno, muy
inflamable y explosivo. No acercar llamas o
dispositivos que puedan producir chispas.
14908066J0003EM
151

ADVERTENCIA
56)Evitar bajo ningún concepto utilizar un
cargador de batería rápido para el arranque
de emergencia: podrían dañarse los
sistemas electrónicos y las centralitas de
encendido y alimentación del motor.
57)No conectar el cable al borne negativo
(–) de la batería descargada. La chispa que
se produciría podría hacer explotar la
batería y provocar lesiones graves. Utilizar
exclusivamente el punto de masa
específico; no utilizar ninguna otra parte
metálica expuesta.
SISTEMA DE
BLOQUEO DEL
COMBUSTIBLE
DESCRIPCIÓN
Versiones gasolina y diésel
Actúa en caso de colisión provocando:
el corte de la alimentación de
combustible con el consiguiente
apagado del motor;
el desbloqueo automático de las
puertas;
el encendido de las luces interiores;
la desactivación de la ventilación del
climatizador;
el encendido de las luces de
emergencia (para desactivar las luces
pulsar el botón situado en el
salpicadero).
En algunas versiones, la actuación del
sistema se indica con la visualización
de un mensaje en la pantalla. Del
mismo modo, se visualiza en la pantalla
un mensaje específico que avisa al
conductor en caso de anomalía en el
funcionamiento del sistema.
ADVERTENCIA Inspeccionar
cuidadosamente el vehículo para
asegurarse de que no haya pérdidas de
combustible, por ejemplo en el
compartimento del motor, debajo del
vehículo o cerca de la zona del
depósito. Después del impacto, girar el
dispositivo de contacto a STOP para
no descargar la batería.
Versiones LPG
(donde esté presente)
En las versiones LPG, junto a lo
indicado antes, el sistema de bloqueo
del combustible interrumpe
inmediatamente la alimentación de la
gasolina, cierra las electroválvulas de
seguridad del LPG y detiene la
inyección con el consiguiente apagado
del motor.
152
EN CASO DE EMERGENCIA

RESTABLECIMIENTO DEL SISTEMA DE BLOQUEO DEL COMBUSTIBLE
Para restablecer el funcionamiento correcto del vehículo, realizar el siguiente procedimiento (dicho procedimiento debe iniciarse
y completarse en menos de 1 minuto):
149)
Operaciones a llevar a cabo
Con la palanca de los intermitentes en posición neutral, colocar el dispositivo de arranque en STOP
Colocar el dispositivo de arranque en MAR
Activar el intermitente derecho
activar el intermitente izquierdo
Activar el intermitente derecho
activar el intermitente izquierdo
Desactivar el intermitente izquierdo
Colocar el dispositivo de arranque en STOP
Colocar el dispositivo de arranque en MAR
ADVERTENCIA
149)Después del impacto, si se detecta olor a combustible o fugas en el sistema de alimentación, no volver a activar el sistema a fin de evitar
riesgos de incendio.
153

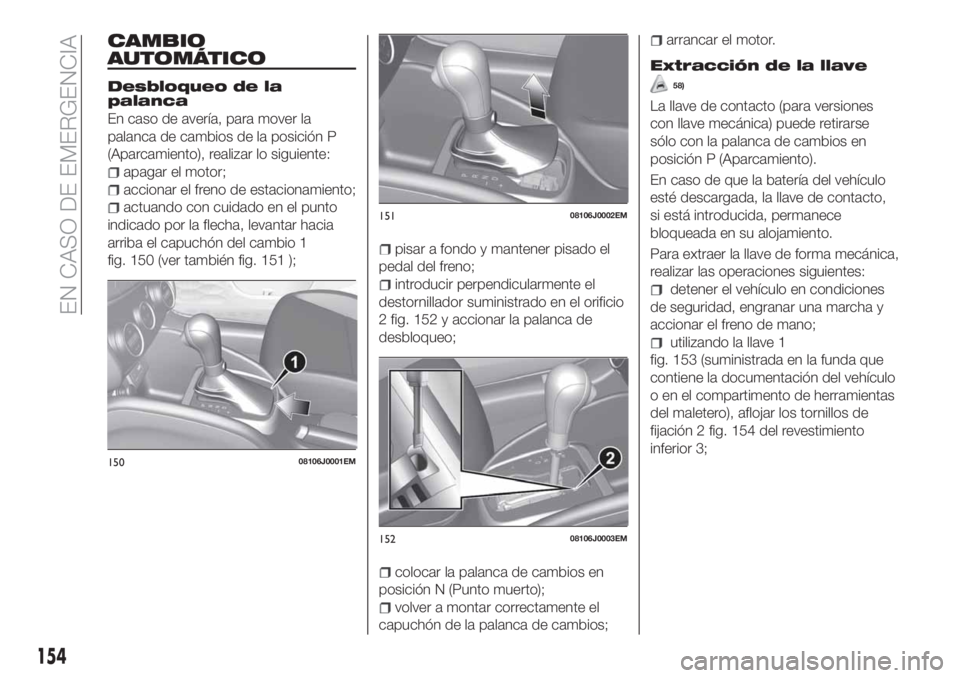

CAMBIO
AUTOMÁTICO
Desbloqueo de la
palanca
En caso de avería, para mover la
palanca de cambios de la posición P
(Aparcamiento), realizar lo siguiente:
apagar el motor;
accionar el freno de estacionamiento;
actuando con cuidado en el punto
indicado por la flecha, levantar hacia
arriba el capuchón del cambio 1
fig. 150 (ver también fig. 151 );
pisar a fondo y mantener pisado el
pedal del freno;
introducir perpendicularmente el
destornillador suministrado en el orificio
2 fig. 152 y accionar la palanca de
desbloqueo;
colocar la palanca de cambios en
posición N (Punto muerto);
volver a montar correctamente el
capuchón de la palanca de cambios;
arrancar el motor.
Extracción de la llave
58)
La llave de contacto (para versiones
con llave mecánica) puede retirarse
sólo con la palanca de cambios en
posición P (Aparcamiento).
En caso de que la batería del vehículo
esté descargada, la llave de contacto,
si está introducida, permanece
bloqueada en su alojamiento.
Para extraer la llave de forma mecánica,
realizar las operaciones siguientes:
detener el vehículo en condiciones
de seguridad, engranar una marcha y
accionar el freno de mano;
utilizando la llave 1
fig. 153 (suministrada en la funda que
contiene la documentación del vehículo
o en el compartimento de herramientas
del maletero), aflojar los tornillos de
fijación 2 fig. 154 del revestimiento
inferior 3;
15008106J0001EM
15108106J0002EM
15208106J0003EM
154
EN CASO DE EMERGENCIA

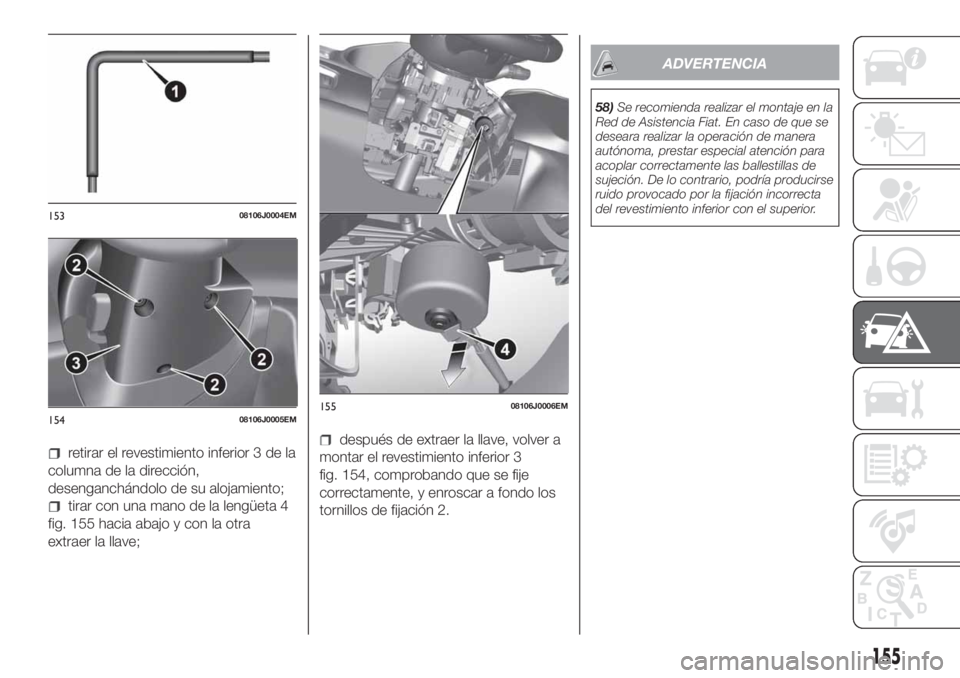

retirar el revestimiento inferior 3 de la
columna de la dirección,
desenganchándolo de su alojamiento;
tirar con una mano de la lengüeta 4
fig. 155 hacia abajo y con la otra
extraer la llave;
después de extraer la llave, volver a
montar el revestimiento inferior 3
fig. 154, comprobando que se fije
correctamente, y enroscar a fondo los
tornillos de fijación 2.
ADVERTENCIA
58)Se recomienda realizar el montaje en la
Red de Asistencia Fiat. En caso de que se
deseara realizar la operación de manera
autónoma, prestar especial atención para
acoplar correctamente las ballestillas de
sujeción. De lo contrario, podría producirse
ruido provocado por la fijación incorrecta
del revestimiento inferior con el superior.
15308106J0004EM
15408106J0005EM15508106J0006EM
155

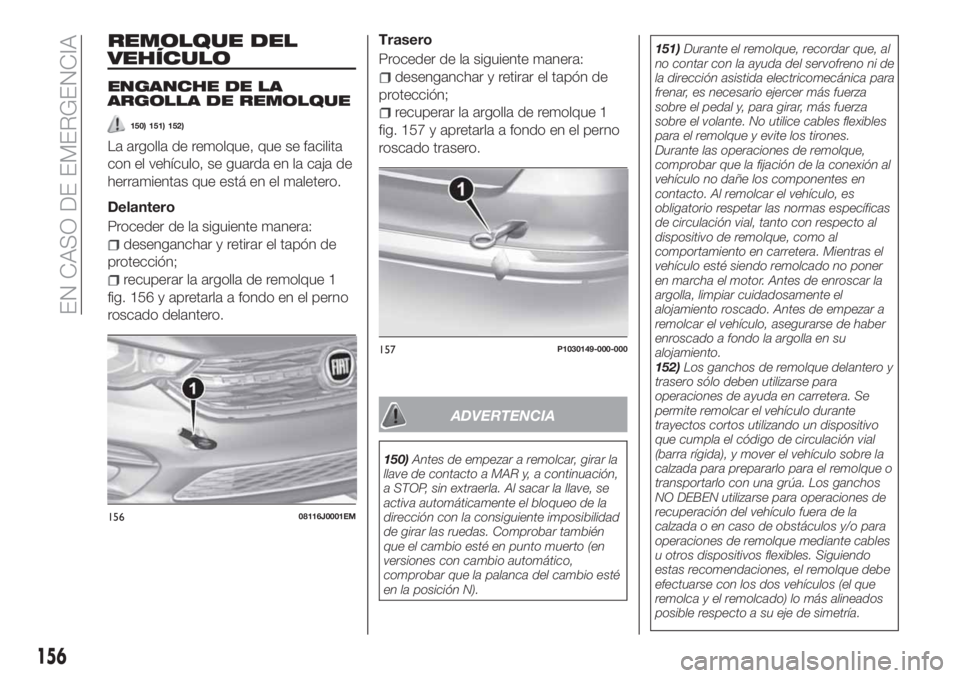

REMOLQUE DEL
VEHÍCULO
ENGANCHE DE LA
ARGOLLA DE REMOLQUE
150) 151) 152)
La argolla de remolque, que se facilita
con el vehículo, se guarda en la caja de
herramientas que está en el maletero.
Delantero
Proceder de la siguiente manera:
desenganchar y retirar el tapón de
protección;
recuperar la argolla de remolque 1
fig. 156 y apretarla a fondo en el perno
roscado delantero.Trasero
Proceder de la siguiente manera:
desenganchar y retirar el tapón de
protección;
recuperar la argolla de remolque 1
fig. 157 y apretarla a fondo en el perno
roscado trasero.
ADVERTENCIA
150)Antes de empezar a remolcar, girar la
llave de contacto a MAR y, a continuación,
a STOP, sin extraerla. Al sacar la llave, se
activa automáticamente el bloqueo de la
dirección con la consiguiente imposibilidad
de girar las ruedas. Comprobar también
que el cambio esté en punto muerto (en
versiones con cambio automático,
comprobar que la palanca del cambio esté
en la posición N).151)Durante el remolque, recordar que, al
no contar con la ayuda del servofreno ni de
la dirección asistida electricomecánica para
frenar, es necesario ejercer más fuerza
sobre el pedal y, para girar, más fuerza
sobre el volante. No utilice cables flexibles
para el remolque y evite los tirones.
Durante las operaciones de remolque,
comprobar que la fijación de la conexión al
vehículo no dañe los componentes en
contacto. Al remolcar el vehículo, es
obligatorio respetar las normas específicas
de circulación vial, tanto con respecto al
dispositivo de remolque, como al
comportamiento en carretera. Mientras el
vehículo esté siendo remolcado no poner
en marcha el motor. Antes de enroscar la
argolla, limpiar cuidadosamente el
alojamiento roscado. Antes de empezar a
remolcar el vehículo, asegurarse de haber
enroscado a fondo la argolla en su
alojamiento.
152)Los ganchos de remolque delantero y
trasero sólo deben utilizarse para
operaciones de ayuda en carretera. Se
permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo
que cumpla el código de circulación vial
(barra rígida), y mover el vehículo sobre la
calzada para prepararlo para el remolque o
transportarlo con una grúa. Los ganchos
NO DEBEN utilizarse para operaciones de
recuperación del vehículo fuera de la
calzada o en caso de obstáculos y/o para
operaciones de remolque mediante cables
u otros dispositivos flexibles. Siguiendo
estas recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.
15608116J0001EM
157P1030149-000-000
156
EN CASO DE EMERGENCIA

MANTENIMIENTO Y CUIDADO
Un correcto mantenimiento permite
conservar las prestaciones del vehículo,
contener los costes de funcionamiento
y proteger la eficiencia de los sistemas
de seguridad.
En este capítulo se explica cómo.MANTENIMIENTO
PROGRAMADO.............158
COMPARTIMENTO DEL MOTOR . .170
RECARGA DE LA BATERÍA......182
PROCEDIMIENTOS DE
MANTENIMIENTO...........183
ELEVACIÓN DEL VEHÍCULO.....186
RUEDAS Y NEUMÁTICOS......187
FRENOS..................188
CARROCERÍA..............188
INTERIORES...............190
157

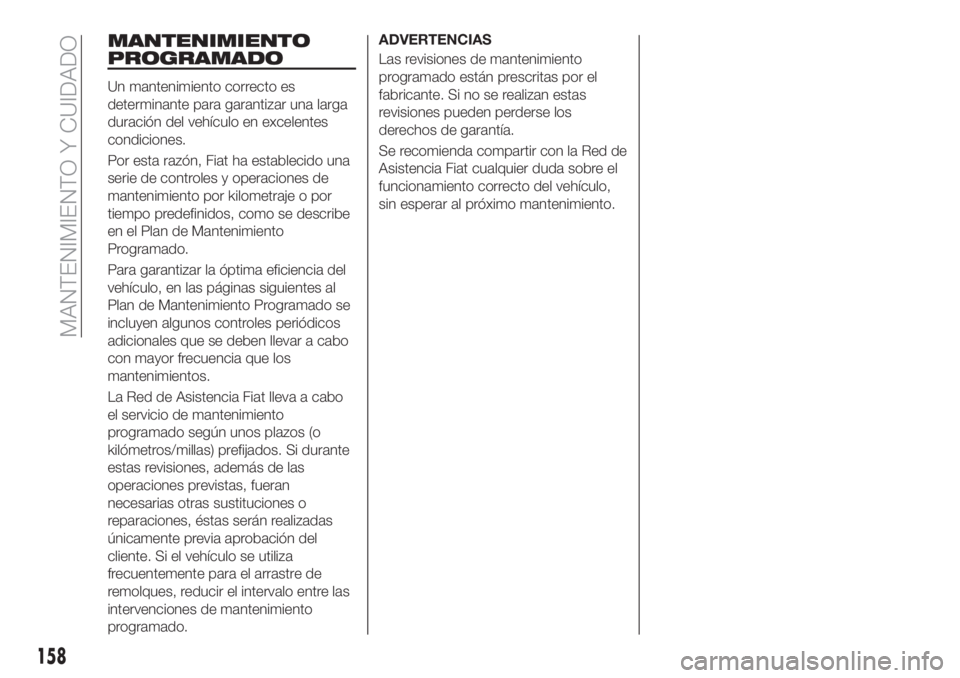

MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones.
Por esta razón, Fiat ha establecido una
serie de controles y operaciones de
mantenimiento por kilometraje o por
tiempo predefinidos, como se describe
en el Plan de Mantenimiento
Programado.
Para garantizar la óptima eficiencia del
vehículo, en las páginas siguientes al
Plan de Mantenimiento Programado se
incluyen algunos controles periódicos
adicionales que se deben llevar a cabo
con mayor frecuencia que los
mantenimientos.
La Red de Asistencia Fiat lleva a cabo
el servicio de mantenimiento
programado según unos plazos (o
kilómetros/millas) prefijados. Si durante
estas revisiones, además de las
operaciones previstas, fueran
necesarias otras sustituciones o
reparaciones, éstas serán realizadas
únicamente previa aprobación del
cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de
remolques, reducir el intervalo entre las
intervenciones de mantenimiento
programado.ADVERTENCIAS
Las revisiones de mantenimiento
programado están prescritas por el
fabricante. Si no se realizan estas
revisiones pueden perderse los
derechos de garantía.
Se recomienda compartir con la Red de
Asistencia Fiat cualquier duda sobre el
funcionamiento correcto del vehículo,
sin esperar al próximo mantenimiento.
158
MANTENIMIENTO Y CUIDADO
