girar completamente las ruedas
hacia el interior del vehículo;
utilizando el destornillador en
dotación, desenroscar el tornillo 1
fig. 111 y retirar la tapa de inspección
2;
girar hacia la izquierda el grupo
lámpara-portalámparas 1 fig. 112 y
extraerlo;
desconectar el conector eléctrico;
conectar el conector al nuevo grupo
y montar el grupo girándolo hacia la
derecha, comprobando que quede bien
fijado;
montar la tapa de inspección.
Luces de carretera/diurnas (DRL)
Para sustituir la lámpara 3 fig. 109,
proceder de la siguiente manera:
desde el interior del compartimento
del motor, quitar el tapón de goma 1
fig. 113;
girar hacia la izquierda el grupo
lámpara-portalámparas y extraerlo;
desconectar el conector eléctrico y
sustituir el grupo lámpara-
portalámparas 2;
conectar el conector eléctrico al
nuevo grupo;
introducir el grupo en su alojamiento
y girarlo hacia la derecha,
comprobando que quede bien fijado;
colocar el tapón de goma 1.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse
también de que el motor esté frío, para
evitar quemaduras.
Intermitentes delanteros
Para sustituir la lámpara 4 fig. 109,
proceder de la siguiente manera:
girar el grupo lámpara-portalámparas
hacia la izquierda;
sustituir la lámpara montada en
"bayoneta";
introducir el grupo lámpara-
portalámparas en su alojamiento, girarlo
hacia la derecha y comprobar que esté
bloqueado correctamente.
Intermitentes laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el transparente 1
fig. 114 de forma que se comprima la
ballestilla interior 2 y luego extraer el
grupo;
girar hacia la izquierda el
portalámparas 3, extraer la lámpara
4 montada a presión y sustituirla;
montar el portalámparas 3 en el
transparente girándolo hacia la
derecha;
montar el grupo asegurándose de oír
el "clic" de bloqueo de la ballestilla
interna 2.
Versiones equipadas con faros de
descarga de gas xenón
Luces de carretera/luces de cruce
(para versiones/países donde esté
previsto)
Para la sustitución de estas luces,
acudir a la Red de Asistencia Fiat.
11308026J0025EM
11408026J0005EM
135

Ubicación de las lámparas traseras
1. Luces de posición/Luces de freno
2. Intermitente
3. Marcha atrás
4. Luz antiniebla trasera
Grupo óptico trasero
Para sustituir las lámparas, realizar las
siguientes operaciones:
abrir el portón trasero y desplazar la
tapa sobre el revestimiento interior 5
fig. 116;
desconectar el conector eléctrico
central 6, actuando sobre el tope
correspondiente, luego desenroscar el
tornillo 7 fig. 117;
retirar el grupo óptico trasero,
deslizándolo hacia afuera como se
indica en fig. 118;
para cambiar la lámpara del
antiniebla trasero, girar hacia la
izquierda el portalámparas 8 fig. 119,
extraer la lámpara del portalámparas y
montar una nueva;
para cambiar las otras lámparas,
desenroscar los cuatro tornillos de
fijación fig. 119 y retirar el grupo
portalámparas;
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
136
EN CASO DE EMERGENCIA

sustituir la lámpara correspondiente
(fig. 120: 9 = posición; 10 = stop; 11 =
retroceso; 12 = indicadores de
dirección);
volver a montar correctamente el
grupo portalámparas en el grupo óptico
trasero, atornillando hasta el fondo los
cuatro tornillos de fijación;
volver a colocar el grupo óptico
trasero en el vehículo;
atornillar hasta el fondo el dispositivo
de fijación del grupo óptico trasero y
volver a conectar el conector eléctrico;
ubicar correctamente la porción de
revestimiento interior;
cerrar el portón trasero.

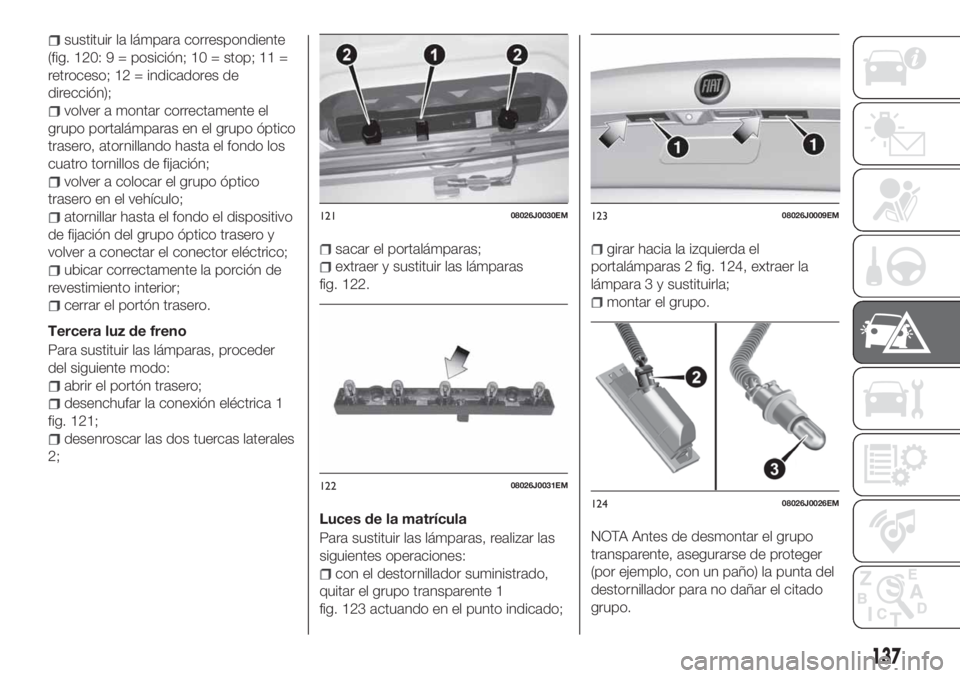

Tercera luz de freno
Para sustituir las lámparas, proceder
del siguiente modo:
abrir el portón trasero;
desenchufar la conexión eléctrica 1
fig. 121;
desenroscar las dos tuercas laterales
2;
sacar el portalámparas;
extraer y sustituir las lámparas
fig. 122.
Luces de la matrícula
Para sustituir las lámparas, realizar las
siguientes operaciones:
con el destornillador suministrado,
quitar el grupo transparente 1
fig. 123 actuando en el punto indicado;
girar hacia la izquierda el
portalámparas 2 fig. 124, extraer la
lámpara 3 y sustituirla;
montar el grupo.
NOTA Antes de desmontar el grupo
transparente, asegurarse de proteger
(por ejemplo, con un paño) la punta del
destornillador para no dañar el citado
grupo.
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
137

ADVERTENCIA
129)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
130)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
131)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
132)Sustituir la lámpara solo con el motor
parado y el vehículo estacionado en una
posición que no constituya peligro para el
tráfico y que permita realizar la sustitución
con seguridad (ver el contenido del
apartado “Estacionamiento”). Asegurarse
de que el motor esté frío, para evitar
quemaduras.
ADVERTENCIA
50)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
133) 134) 135) 136)
51)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.

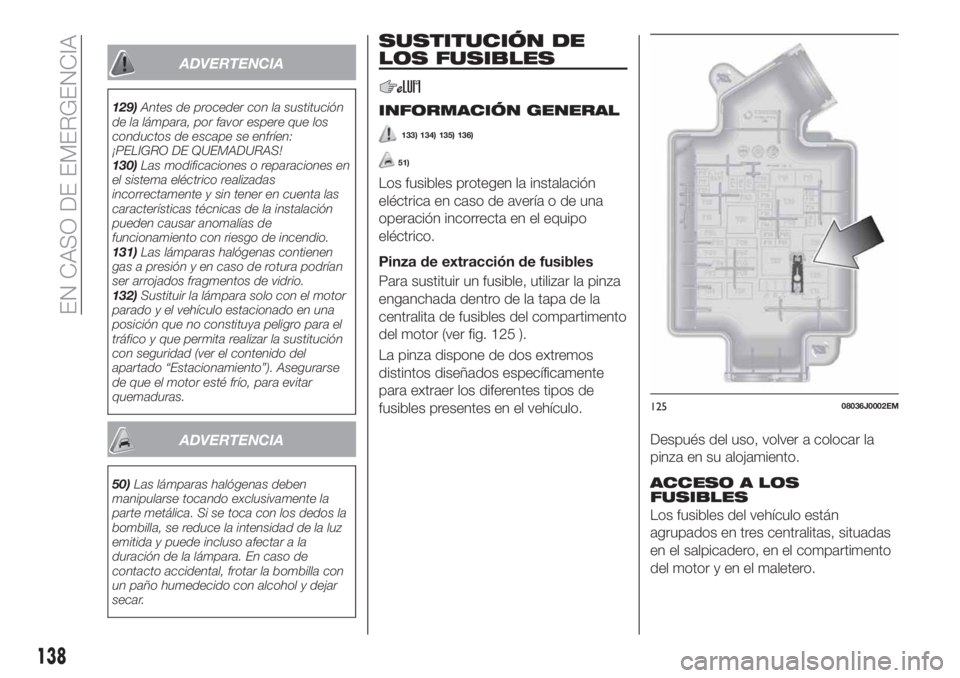

Pinza de extracción de fusibles
Para sustituir un fusible, utilizar la pinza
enganchada dentro de la tapa de la
centralita de fusibles del compartimento
del motor (ver fig. 125 ).
La pinza dispone de dos extremos
distintos diseñados específicamente
para extraer los diferentes tipos de
fusibles presentes en el vehículo.
Después del uso, volver a colocar la
pinza en su alojamiento.
ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en tres centralitas, situadas
en el salpicadero, en el compartimento
del motor y en el maletero.
12508036J0002EM
138
EN CASO DE EMERGENCIA

CENTRALITA DEL
COMPARTIMENTO DEL
MOTOR
52)

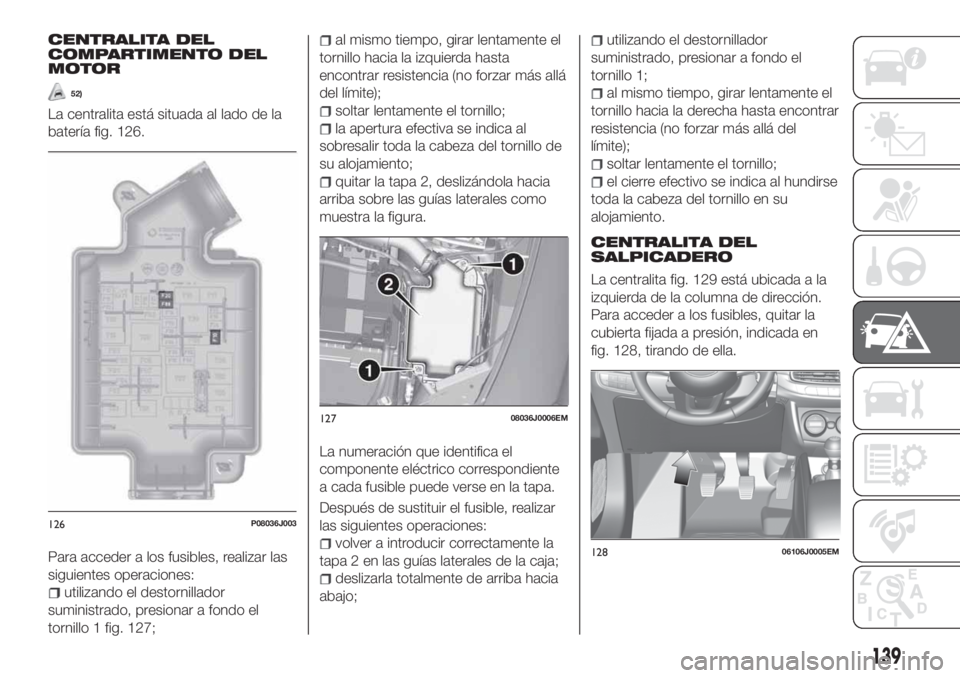

La centralita está situada al lado de la
batería fig. 126.
Para acceder a los fusibles, realizar las
siguientes operaciones:
utilizando el destornillador
suministrado, presionar a fondo el
tornillo 1 fig. 127;
al mismo tiempo, girar lentamente el
tornillo hacia la izquierda hasta
encontrar resistencia (no forzar más allá
del límite);
soltar lentamente el tornillo;
la apertura efectiva se indica al
sobresalir toda la cabeza del tornillo de
su alojamiento;
quitar la tapa 2, deslizándola hacia
arriba sobre las guías laterales como
muestra la figura.
La numeración que identifica el
componente eléctrico correspondiente
a cada fusible puede verse en la tapa.
Después de sustituir el fusible, realizar
las siguientes operaciones:
volver a introducir correctamente la
tapa 2 en las guías laterales de la caja;
deslizarla totalmente de arriba hacia
abajo;
utilizando el destornillador
suministrado, presionar a fondo el
tornillo 1;
al mismo tiempo, girar lentamente el
tornillo hacia la derecha hasta encontrar
resistencia (no forzar más allá del
límite);
soltar lentamente el tornillo;
el cierre efectivo se indica al hundirse
toda la cabeza del tornillo en su
alojamiento.
CENTRALITA DEL
SALPICADERO
La centralita fig. 129 está ubicada a la
izquierda de la columna de dirección.
Para acceder a los fusibles, quitar la
cubierta fijada a presión, indicada en
fig. 128, tirando de ella.
126P08036J003
12708036J0006EM
12806106J0005EM
139

CENTRALITA DEL
MALETERO

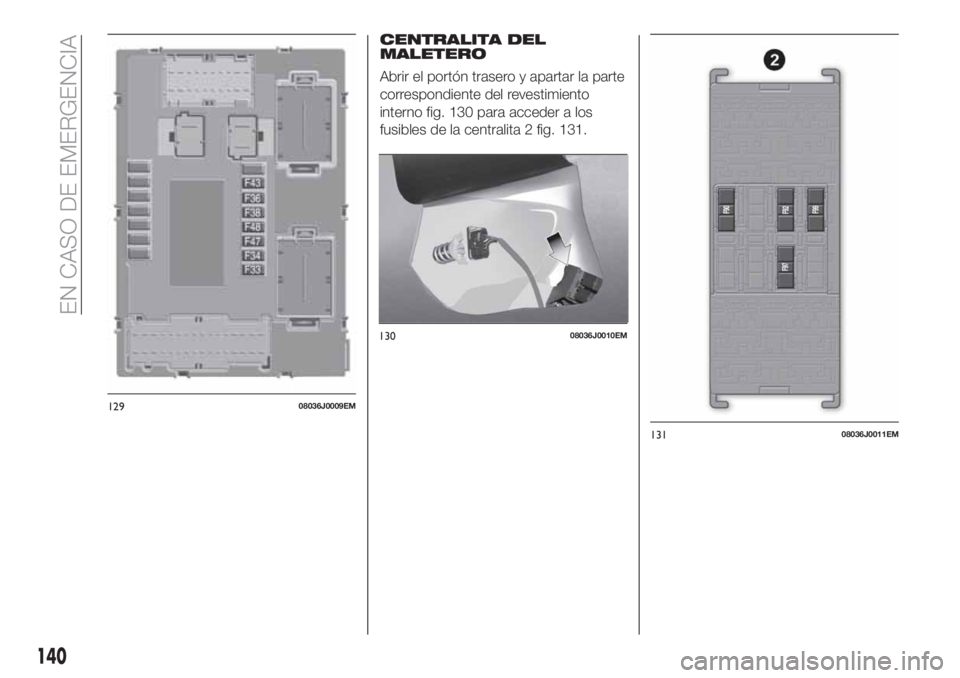

Abrir el portón trasero y apartar la parte
correspondiente del revestimiento
interno fig. 130 para acceder a los
fusibles de la centralita 2 fig. 131.
12908036J0009EM
13008036J0010EM
13108036J0011EM
140
EN CASO DE EMERGENCIA

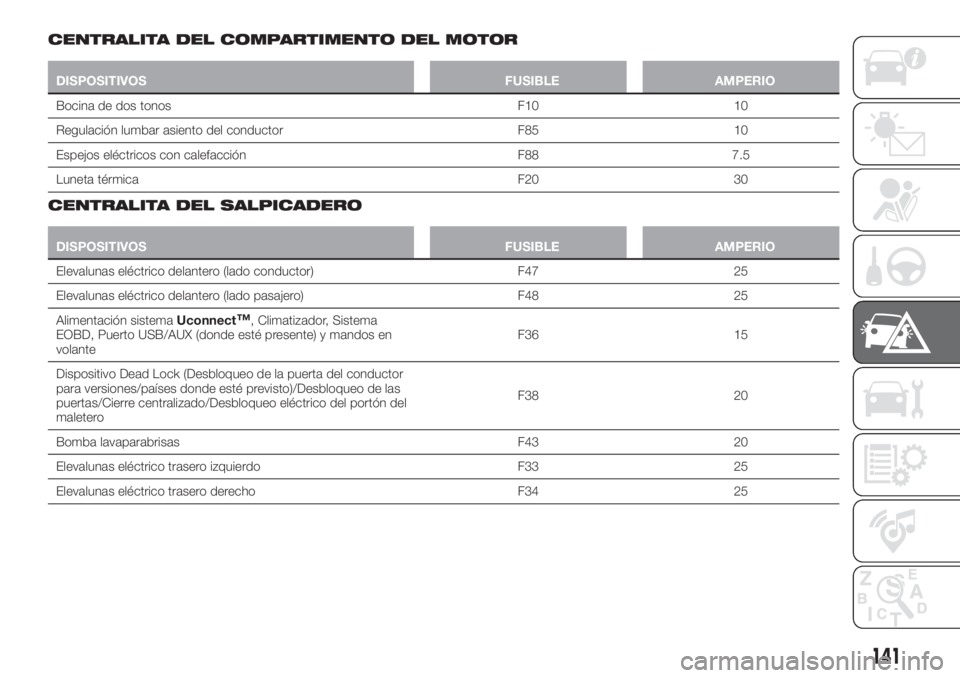

CENTRALITA DEL COMPARTIMENTO DEL MOTOR
DISPOSITIVOS FUSIBLE AMPERIO
Bocina de dos tonos F10 10
Regulación lumbar asiento del conductor F85 10
Espejos eléctricos con calefacción F88 7.5
Luneta térmica F20 30
CENTRALITA DEL SALPICADERO
DISPOSITIVOS FUSIBLE AMPERIO
Elevalunas eléctrico delantero (lado conductor) F47 25
Elevalunas eléctrico delantero (lado pasajero) F48 25
Alimentación sistemaUconnect
™, Climatizador, Sistema
EOBD, Puerto USB/AUX (donde esté presente) y mandos en
volanteF36 15
Dispositivo Dead Lock (Desbloqueo de la puerta del conductor
para versiones/países donde esté previsto)/Desbloqueo de las
puertas/Cierre centralizado/Desbloqueo eléctrico del portón del
maleteroF38 20
Bomba lavaparabrisas F43 20
Elevalunas eléctrico trasero izquierdo F33 25
Elevalunas eléctrico trasero derecho F34 25
141

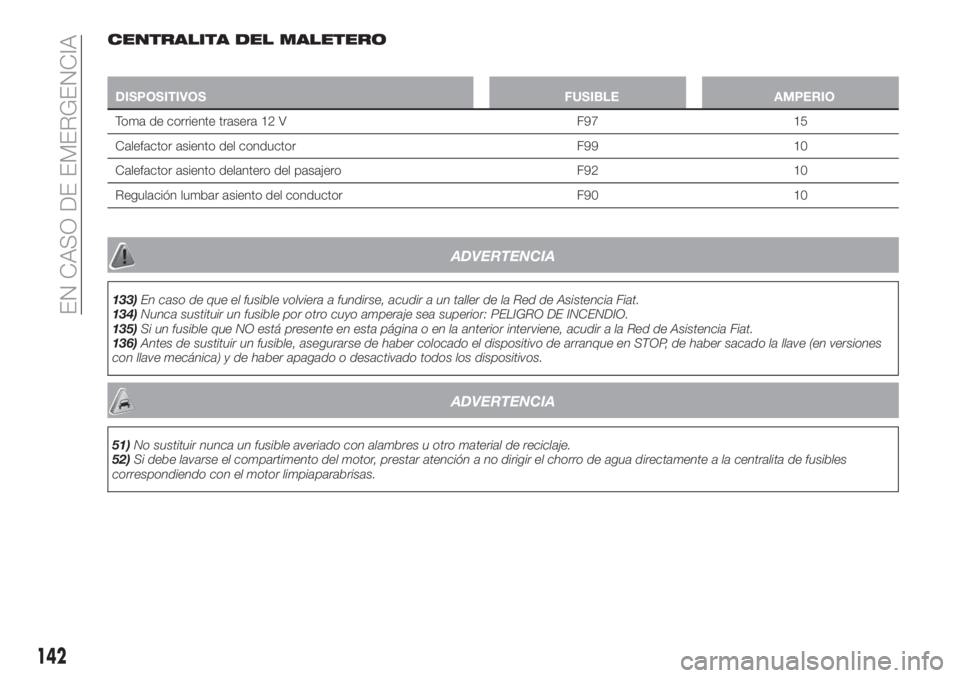

CENTRALITA DEL MALETERO
DISPOSITIVOS FUSIBLE AMPERIO
Toma de corriente trasera 12 V F97 15
Calefactor asiento del conductor F99 10
Calefactor asiento delantero del pasajero F92 10
Regulación lumbar asiento del conductor F90 10
ADVERTENCIA
133)En caso de que el fusible volviera a fundirse, acudir a un taller de la Red de Asistencia Fiat.
134)Nunca sustituir un fusible por otro cuyo amperaje sea superior: PELIGRO DE INCENDIO.
135)Si un fusible que NO está presente en esta página o en la anterior interviene, acudir a la Red de Asistencia Fiat.
136)Antes de sustituir un fusible, asegurarse de haber colocado el dispositivo de arranque en STOP, de haber sacado la llave (en versiones
con llave mecánica) y de haber apagado o desactivado todos los dispositivos.
ADVERTENCIA
51)No sustituir nunca un fusible averiado con alambres u otro material de reciclaje.
52)Si debe lavarse el compartimento del motor, prestar atención a no dirigir el chorro de agua directamente a la centralita de fusibles
correspondiendo con el motor limpiaparabrisas.
