2020 CITROEN JUMPER SPACETOURER Návod na použití (in Czech)

207
Zvedák smí být používán pouze k výměně
kola s poškozenou pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na ser vis sítě
CITROËN nebo na jiný kvalifikovaný
ser vis a zakupte si vhodný zvedák.
Zvedák odpovídá předpisům EU
stanoveným ve směrnici 2006/42/ES
o
strojních zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Přístup k rezervnímu kolu
F K rezer vnímu kolu se dostanete ze zadní strany vozidla.
F

V
závislosti na verzi otevřete křídlové dveře
nebo zadní výklopné dveře.
Abyste předešli nechtěnému otevírání
elektrických bočních posuvných dveří,
deaktivujte funkci Nožní otevírání
zavazadlového prostoru prostřednictvím
nabídky pro nastavení vozidla.
Více informací o bočních posuvných
dveřích s bezdotykovým ovládáním
naleznete v příslušné kapitole. F

P
okud je vozidlo vybaveno tažným
zařízením, zdvihněte zadní část vozidla
pomocí zvedáku (v každém případě
v bodě B
), dokud se nevytvoří prostor
dostatečný pro vyjmutí rezer vního kola.
Vyjmutí rezervního kola z nosiče
F Uvolněte si přístup ke šroubu nosiče, nacházejícímu se na prahu zadních dveří.
F

V
yšroubujte šroub klíčem pro demontáž
šroubů kola (přibližně o 14 otáček proti
směru hodinových ruček) tak, aby se nosič
spustil do polohy, ve které jej lze uvolnit
z
háku. F

O
dpojte nosič z háku a rezer vní kolo
položte do blízkosti kola, které budete
měnit.
Umístění rezervního kola zpět do
nosiče
F Umístěte kolo proti nosiči.
F N asuňte kolo postupně do nosiče pomocí
kývavých pohybů (zleva doprava a
opačně),
dokud se neuvolní místo pro zavěšení háku.
8
V případě nepojízdnosti

208
Pneumatika v nosiči
Jestliže chcete změnit velikost pneumatiky na
rezer vním kole, postupujte podle pokynů níže.Pneumatiku o velikosti 215 nebo 225 s
defektem lze do nosiče umístit.
Demontáž kola
Parkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým
povrchem.
V případě vozidla s mechanickou
převodovkou zařaďte pr vní rychlostní
stupeň, poté vypněte zapalování, aby
došlo k zablokování kol.
V případě vozidla s automatickou
převodovkou přesuňte volič do polohy
P,
poté vypněte zapalování, aby došlo
k
zablokování kol.
V
případě vozidla s robotizovanou
převodovkou přesuňte volič do polohy
A,
poté vypněte zapalování, aby došlo
k
zablokování kol.
Zatáhněte parkovací brzdu a zkontrolujte
rozsvícení kontrolky na přístrojové desce.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
F

P

řipevněte nosič k

háku a poté utáhněte až
na doraz šroub pomocí páky k

montáži kol.
Rozměry
originálních
pneumatik XS - M
XL
215/65 R16 Umisťování
kola velikosti 225 do
nosiče je
zakázáno.
Neexistuje žádné
omezení.
215/60 R17
215/60 R17 M&S
225/55 R17 Umisťování
kola o
velikosti 215
do nosiče se
nedoporučuje (riziko hluku). F

U
vozidla vybaveného ocelovými koly
sejměte kryty náboje pomocí nástroje
3
nebo ozdobný kryt rukama.
F

U
vozidla vybaveného koly z lehké slitiny
odstraňte ochranný kryt z
každého ze
šroubů pomocí nástroje
3.
F

P
okud je vozidlo vybaveno bezpečnostními
šrouby kol, nasaďte nástrčný klíč
bezpečnostního šroubu
4 na klíč na
demontáž šroubů kola
1 a bezpečnostní
šroub povolte.
F

P
ovolte (nevyšroubovávejte) ostatní šrouby
samotným klíčem na demontáž šroubů kola 1 .
F

U
místěte patku zvedáku na zem a ujistěte
se, že se nachází přímo pod zvedacím
bodem
A nebo B vyznačeným na spodní
části karoserie (podle toho, který je blíže
vyměňovanému kolu).
V případě nepojízdnosti

209
F Pomocí klíče vytočte zvedák 2 tak, aby byla jeho hlava v kontaktu se zvoleným
bodem zvedání
A nebo B. Opěrná plocha
pro zvedák
A nebo B na vozidle se musí
nacházet uprostřed hlavy zvedáku.
F

Z
vedněte vozidlo tak, aby byl mezi
kolem a
zemí dostatečně velký prostor
umožňující pohodlné nasazení rezer vního
(nepoškozeného) kola. Hrozí nebezpečí poranění!
Dbejte na to, aby byl zvedák ve zcela
stabilní poloze. Na kluzkém nebo
nezpevněném povrchu může zvedák
podklouznout nebo spadnout.
Zvedák umísťujte výhradně do
vyznačených míst
A nebo B na vozidle
a zkontrolujte, že je opěra pro zvedák
správně vystředěna v hlavě zvedáku.
Při nedodržení uvedeného postupu
může dojít k poškození vozidla nebo ke
zhroucení zvedáku.
F D emontujte šrouby a uložte je na čisté
místo.
F

S
undejte kolo.F

N
asaďte kolo na náboj.
F
Z
ašroubujte šrouby rukou až na doraz.
F
P
okud je jimi vozidlo vybaveno, proveďte
předběžné utažení bezpečnostního
šroubu klíčem na demontáž šroubů kola 1
opatřeným nástrčným klíčem 4 .
F

P
ředběžné dotáhněte ostatní šrouby
samotným klíčem na demontáž kola 1 .
Montáž kola
8
9S
tSDG
QHSRMt]GQRVWL

210
F Spusťte vozidlo na zem.
F S točte zvedák 2 a odkliďte ho.
F

P
okud je jimi vozidlo vybaveno, proveďte
předběžné utažení bezpečnostního
šroubu klíčem na demontáž šroubů kola 1
opatřeným nástrčným klíčem 4 .
F

Ut
áhněte ostatní šrouby pouze klíčem 1 .
F

U
ložte nářadí do schránky. Po výměně kola
Uložte poškozené kolo do nosiče.
Co nejdříve se obraťte na ser vis sítě
CITROËN nebo na jiný kvalifikovaný
servis.
Nechejte prohlédnout pneumatiku s
defektem. Po prohlídce vám technik sdělí,
zda může být pneumatika opravena, nebo
zda musí být vyměněna. Nasazení ocelového nebo dojezdového
rezer vního kola
Jestliže je vozidlo vybavené hliníkovými
disky kol, zjistíte při utahování šroubů po
montáži ocelového nebo dojezdového
rezer vního kola, že se jejich podložky
neopřou o disk. Připevnění kola je
zajištěno opřením kuželové části
jednotlivých šroubů.
Některé funkce asistenčních systémů
řidiče, např. Aktivní bezpečnostní brzda,
mohou být deaktivovány. Pokud je vaše vozidlo vybaveno
systémem detekce poklesu tlaku
v
pneumatikách, zkontrolujte tlak
v pneumatikách a proveďte opětovnou
inicializaci systému.
Více informací o detekci poklesu tlaku
naleznete v příslušné kapitole.
Detekce poklesu tlaku v pneumatikách
Rezer vní kolo s plechovým ráfkem nemá
snímač.
Kolo s kr ytem náboje
Při zpětné montáži kola nasaďte
ozdobný kryt nejpr ve výřezem proti
ventilku, poté jej dlaní ruky přitlačte po
jeho obvodu.
9S
tSDG
QHSRMt]GQRVWL

211

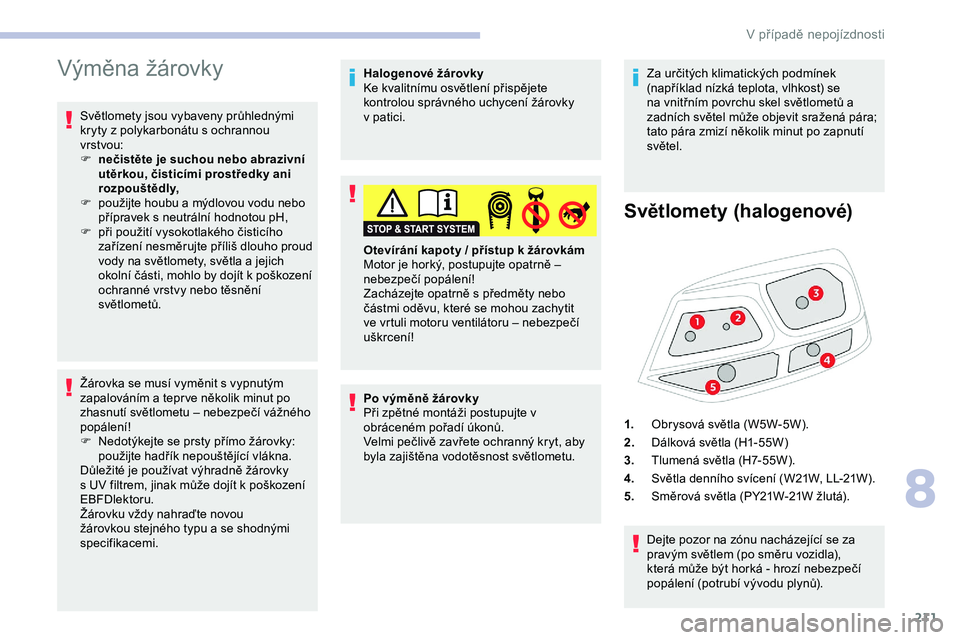

Výměna žárovky
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
F

n
ečistěte je suchou nebo abrazivní
utěrkou, čisticími prostředky ani
rozpouštědly,
F

p
oužijte houbu a mýdlovou vodu nebo
přípravek s
neutrální hodnotou pH,
F

p
ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho proud
vody na světlomety, světla a jejich
okolní části, mohlo by dojít k poškození
ochranné vrstvy nebo těsnění
světlometů.
Žárovka se musí vyměnit s
vypnutým
zapalováním a
tepr ve několik minut po
zhasnutí světlometu – nebezpečí vážného
popálení!
F

N
edotýkejte se prsty přímo žárovky:
použijte hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s
UV filtrem, jinak může dojít k poškození
EBFDlektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Halogenové žárovky
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v
patici.
Po výměně žárovky
Při zpětné montáži postupujte v
obráceném pořadí úkonů.
Velmi pečlivě zavřete ochranný kryt, aby
byla zajištěna vodotěsnost světlometu. Otevírání kapoty / přístup k žárovkám
Motor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s
předměty nebo
částmi oděvu, které se mohou zachytit
ve vrtuli motoru ventilátoru – nebezpečí
uškrcení! Za určitých klimatických podmínek
(například nízká teplota, vlhkost) se
na vnitřním povrchu skel světlometů a
zadních světel může objevit sražená pára;
tato pára zmizí několik minut po zapnutí
světel.
Světlomety (halogenové)
Dejte pozor na zónu nacházející se za
pravým světlem (po směru vozidla),
která může být horká - hrozí nebezpečí
popálení (potrubí vývodu plynů).
1.
Obrysová světla (W5W-5W).
2. Dálková světla (H1-55W)
3. Tlumená světla (H7-55W).
4. Světla denního svícení (W21W, LL-21W).
5. Směrová světla (PY21W-21W žlutá).
8
V případě nepojízdnosti

212
Přístup k žárovkám
Potkávací světla
Při montáži konektoru a žárovky
světlometu ustavte celek správně do jeho
polohy až do zajištění zapadnutím.
Denní světla
Obrysová světlaDálková světla
Směrová světla
Rychlé blikání kontrolky směrových světel
(levého nebo pravého) znamená závadu
žárovky na příslušné straně.
F

S

tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F

S

tiskněte spodní jazýček elektrického
konektoru a

vyjměte celek konektoru se
žárovkou.
F

V

ytáhněte žárovku a

vyměňte ji. F

S

tiskněte dva boční jazýčky elektrického
konektoru a vyjměte celek konektoru se
žárovkou.
F

V

ytáhněte žárovku a

vyměňte ji.
F

S

tiskněte dva boční jazýčky elektrického
konektoru a vyjměte celek konektoru se
žárovkou.
F

V

ytáhněte žárovku a

vyměňte ji. F

S
tiskněte spodní jazýček elektrického
konektoru a vyjměte celek konektoru se
žárovkou.
F

V
ytáhněte žárovku a vyměňte ji.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ruček.
F

V
yjměte držák žárovky a vyměňte vadnou
žárovku.
V případě nepojízdnosti

213
Světlomety (xenonové)
1.Dálková světla (H1-55W)
2. Tlumená světla (D8S-25W).
3. Směrová světla (PY21W-21W žlutá).
Dejte pozor na zónu nacházející se za
pravým světlem (po směru vozidla),
která může být horká - hrozí nebezpečí
popálení (potrubí vývodu plynů).
Přístup k žárovkám Potkávací světla
Výměna xenonových žárovek D8S musí
být prováděna ser visem sítě CITROËN
nebo jiným odborným ser visem,
protože při ní existuje nebezpečí úrazu
elektrickým proudem.
Xenonové žárovky D8S je v případě
poruchy jedné z nich doporučeno měnit
obě současně.
Dálková světla
Při montáži konektoru a žárovky
světlometu ustavte celek správně do jeho
polohy až do zajištění zapadnutím.
F

S

tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte. F

S
tiskněte spodní jazýček elektrického
konektoru a vyjměte celek konektoru se
žárovkou.
F

V
ytáhněte žárovku a vyměňte ji.
Směrová světla
Rychlé blikání kontrolky směrových světel
(levého nebo pravého) znamená závadu
žárovky na příslušné straně.
Denní provozní světla/
obr ysová světla
F Pootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ruček.
F

V
yjměte držák žárovky a vyměňte vadnou
žárovku.
8
V případě nepojízdnosti

214
Pro výměnu tohoto typu světla se obraťte na
ser visní síť CITROËN nebo na jiný odborný
servis.
Síť CITROËN vám nabízí sadu pro výměnu
elektroluminiscenčních diod (LED).
Světla do mlhy
H11- 5 5 W
F Demontujte upevňovací šrouby deflektoru A pod předním nárazníkem a vytáhněte.F

P
ootočte držák žárovky o čtvrt otáčky vlevo
a vytáhněte ho.
F
V
yměňte vadnou žárovku.
Chcete-li vyměnit tento typ žárovky,
můžete se rovněž obrátit na ser vis sítě
CITROËN nebo na jiný kvalifikovaný
servis.
Boční směrové světlo
- Zatlačte boční směrové světlo dozadu a odeberte je.
-

P
ři montáži nasuňte směrové světlo
dopředu a přesuňte je dozadu.
Žárovky žluté bar vy (směrová světla a boční
směrová světla) musejí být nahrazovány
žárovkami se stejnými charakteristikami a
barvou.
Zadní světla
1. Brzdová / obrysová světla (P21/5W –
P21/5W ).
2. Směrová světla (PY21W-21W žlutá).
3. Zpětná světla (P21W-21W).
4. Mlhová / obrysová světla (P21/5W –
P21/4W ).
Pokud má vaše vozidlo vnitřní obložení,
obraťte se se žádostí o
provedení výměny
na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
F

U
rčete vadnou žárovku a poté otevřete
zadní dveře nebo zadní výklopné dveře
(v
závislosti na verzi).
F

S

tiskněte zajišťovací jazýček a odpojte
konektor.
V případě nepojízdnosti
