2020 CITROEN JUMPER SPACETOURER Návod na použití (in Czech)

87
Údržba systému topení, ventilace a
klimatizace
F
D
bejte na dobrý stav kabinového filtru
a
nechávejte pravidelně měnit filtrační
vložky.
Doporučujeme používat kombinovaný
filtr prostoru pro cestující. Díky specifické
aktivní přísadě čistí vzduch vdechovaný
cestujícími a
zachovává čistotu v prostoru
pro cestující (snížení alergických reakcí,
nepříjemných pachů a
usazování
mastnot y).
F

P
ro zajištění správné činnosti
klimatizačního systému nechávejte
provádět kontroly podle doporučení
uvedených v
příručce údržby a záruky. Stop & Star t
Systémy topení a
klimatizace fungují
pouze se spuštěným motorem.
Za účelem udržení tepelného komfortu
v
kabině vozidla dočasně deaktivujte
systém Stop & Start.
Další informace o
systému Stop & Star t
naleznete v
příslušné kapitole.
Obsahuje fluorované skleníkové
plyny R134A.
V závislosti na verzi a zemi prodeje
může systém klimatizace obsahovat
fluorovaný skleníkový plyn R134A.
Obsah plynu: 0,5
kg (+/−0,025 kg), index
GWP 1
430 t (ekvivalent CO
2: 0,751 t).
Topení
Manuálně ovládaná
klimatizace
Systém klimatizace funguje pouze při běžícím
motoru.
1.Nastavení teploty.
2. Nastavení rychlosti ventilátoru.
3. Rozdělování proudu vzduchu
4. Vnitřní oběh vzduchu.
5. Zapínání/vypínání klimatizace.
Rychlost ventilátoru
F Otáčením ovladače 2 nastavte požadované
množství vháněného vzduchu.
Umístíte-li ovladač ventilátoru do
minimální polohy (vypnuto), teplota ve
vozidle již nebude regulována. Můžete
však stále pociťovat lehký proud vzduchu
způsobovaný jízdou vozidla.
Teplota
F Otáčením ovladače 1 mezi polohami „LO“ (Nízká) a „ HI“ (Vysoká) nastavte
teplotu v prostoru pro cestující podle svých
požadavků.
Rozdělování proudu
vzduchu
F Opakovaným tisknutím tlačítka 3 směrujte proud vzduchu:
-

k č
elnímu sklu, bočním oknům a k nohám
cestujících,
-

k
nohám cestujících.
-

d
o středních a bočních větracích otvorů a k
nohám cestujících,
-

č
elní sklo, boční okna, středové větrací
výstupy, boční větrací výstupy a nohy
cestujících,
3
Ergonomie a pohodl

88
- do středních a bočních větracích otvorů,
- č elní sklo a boční okna (odmlžování nebo
odmrazování).
Klimatizace
Klimatizační systém je koncipován tak, aby
mohl účinně fungovat při běžícím motoru ve
všech ročních obdobích se zavřenými okny.
Umožňuje:
-

s
nižovat teplotu v létě,
-

z
vyšovat účinnost odmlžování v zimě, při
teplotách nad 3
°C.
Zapnutí a vypnutí
F Stisknutím tlačítka 5 lze klimatizaci aktivovat /deaktivovat.
Aby došlo k
rychlejšímu ochlazení vzduchu
v
interiéru vozidla při zapnuté klimatizaci,
můžete na chvíli použít funkci recirkulace
vnitřního vzduchu stiskem tlačítka 4 . Poté
obnovte přívod vnějšího vzduchu.
Klimatizace nefunguje, když je ventilátor
vypnutý.
Při vypnutí systému může dojít k
nepříjemným projevům (vlhkost, zamlžení
skel).
Dvouzónová automatická
klimatizace
1. Nastavení teploty.
2. Nastavení rychlosti ventilátoru.
3. Nastavení rozdělení proudu vzduchu.
4. Vnitřní oběh vzduchu.
5. Zapínání/vypínání klimatizace.
6. Automatický komfortní režim.
7. Program zajišťující viditelnost.
8. Zapínání/vypínání jednozónové
klimatizace nebo zadního vytápění
a
klimatizace (v závislosti na verzi).
Automatický komfortní
režim
F Opakovaně stiskněte tlačítko 6 „ AUTO“.
Aktivní režim se zobrazí na displeji, jak je
popsáno níže:
Zajišťuje měkký a tichý chod
omezením průtoku vzduchu.
Nabízí ideální kompromis mezi
tepelným komfortem a tichým
chodem zařízení. Když je motor ještě studený, dosahuje
ventilace své optimální úrovně pouze
postupně, aby se zabránilo v distribuci
příliš velkého množství studeného
vzduchu.
Za chladného počasí rozvádí automatický
program teplý vzduch přednostně pouze
směrem k čelnímu sklu, bočním oknům a
nohám cestujících.
Režim manuálního řazení
Je možné změnit nastavení a vybrat jinou
m ožnost, než nabízenou systémem. Ostatní
funkce budou nadále ovládané automaticky.
Jakmile je změněno nastavení, symbol „ AUTO“
zmizí.
Deaktivace systému
F Podržte tlačítko 2 „ -“ stisknuté, dokud
symbol ventilátoru nezmizí.
Tento úkon vypíná všechny funkce systému.
Teplota již není regulována. Můžete však stále
pociťovat lehký proud vzduchu způsobovaný
jízdou vozidla.
F

S
tiskněte tlačítko 2 „ +“ pro opětovné zapnutí
systému. Zajišťuje dynamickou a účinnou
ventilaci.
Ergonomie a pohodl

89
Teplota
Řidič a spolujezdec vpředu mohou každý
z vlášť nastavit požadovanou teplotu na své
straně vozidla.
Hodnota zobrazená na displeji odpovídá úrovni
pohodlí, nikoli skutečné teplotě ve stupních
Celsia nebo Fahrenheita.
F

S
tiskněte tlačítko 1 dolů pro snižování
hodnoty nebo nahoru pro její zvyšování.
Optimálního komfortu se dosahuje zhruba
při nastavení hodnoty 21. V
závislosti na
vašich požadavcích je obvyklé nastavení
teploty v
rozmezí hodnot 18 až 24.
Navíc doporučujeme, aby rozdíl
v
nastavení vlevo a vpravo nebyl větší
než 3.
Jestliže je při nastupování do vozidla
teplota v
interiéru mnohem nižší
nebo vyšší než teplota odpovídající
komfortnímu nastavení, je zbytečné
měnit předvolenou a
zobrazenou hodnotu
pro dosažení požadovaného komfortu.
Systém provádí automatickou kompenzaci
a
upravuje teplotní rozdíl co nejrychlejším
způsobem. Chcete-li vychladit nebo vyhřát interiér na
maximum, je možno překročit minimální
hodnotu 14 nebo maximální hodnotu 28.
F

S
tiskněte tlačítko 1 dolů, dokud se
nezobrazí údaj „ LO“, nebo nahoru,
dokud se nezobrazí údaj „ HI“.
Funkce „Mono“
Úroveň pohodlí na straně spolujezdce může
být navázána na úroveň pohodlí řidiče ( jediná
zó na).
Topení – klimatizace vzadu
Další informace naleznete v příslušné
části Topení – klimatizace vzadu .
Program pro zlepšení
výhledu
F Chcete-li co nejrychleji odmlžit nebo
odmrazit čelní sklo a boční okna, stiskněte
tlačítko 7 „ Výhled/viditelnost “.
F

S

tisknutím tlačítka 8 aktivujte/
deaktivujte funkci.
Kontrolka tlačítka se rozsvítí, jakmile je funkce
zapnutá.
Funkce se vypne automaticky, jakmile
spolujezdec použije ovladač teploty.
F

S

tisknutím tlačítka 8 aktivujte/
deaktivujte funkci. Systém automaticky a optimálně řídí kompresor
klimatizace, rychlost ventilátoru, vstup vnějšího
vzduchu a rozdělování proudu vzduchu k
čelnímu sklu a bočním oknům.
F

S
tiskněte znovu tlačítko „ 7 "Výhled/
viditelnost “ pro zastavení programu.
nebo
F

P
ro návrat do automatického komfortního
programu stiskněte tlačítko 6 AUTO .
Klimatizace
Klimatizační systém je koncipován tak, aby
mohl účinně fungovat při běžícím motoru ve
všech ročních obdobích se zavřenými okny.
Slouží k těmto účelům:
-

s
nížit teplotu v interiéru v létě,
-

z
výšit účinnost odmlžování v zimě, při
teplotách nad 3
°C.
Zapnutí a vypnutí
F Stisknutím tlačítka 5 lze klimatizaci aktivovat /deaktivovat.
3
Ergonomie a pohodl

90
Aby došlo k rychlejšímu ochlazení vzduchu
v interiéru vozidla při zapnuté klimatizaci,
můžete na chvíli použít funkci recirkulace
vnitřního vzduchu stiskem tlačítka 4 . Poté
obnovte přívod vnějšího vzduchu.
Klimatizace nefunguje, když je ventilátor
vypnutý.
Při vypnutí systému může dojít k
nepříjemným projevům (vlhkost, zamlžení
skel).
Rozdělování proudu
vzduchu
F Opakovaným tisknutím tlačítka 3 směrujte proud vzduchu:
-

k č
elnímu sklu, bočním oknům a k nohám
cestujících,
-

k
nohám cestujících.
-

d
o středních a bočních větracích otvorů a k
nohám cestujících,
-

č
elní sklo, boční okna, středové větrací
výstupy, boční větrací výstupy a nohy
cestujících,
-

d
o středních a bočních větracích otvorů,
-

č
elní sklo a boční okna (odmlžování nebo
odmrazování).
Rychlost ventilátoru
F Stiskněte tlačítko 2 pro zvýšení/snížení rychlosti proudění vzduchu.
Zobrazí se symbol proudění vzduchu
(ventilátoru). Postupně se vyplňuje nebo ubývá
podle požadované hodnoty.
Recirkulace vzduchu
v
k
abině
Nasávání vnějšího vzduchu zabraňuje mlžení
čelního skla a
bočních oken.
Recirkulací vzduchu zamezíte pronikání pachů
a
kouře z okolí vozidla do kabiny.
V
případě potřeby lze rychleji přivádět teplý či
chladný vzduch.
Nepoužívejte funkci recirkulace vnitřního
vzduch po příliš dlouhou dobu (riziko
zamlžení oken a
zhoršení kvality
vzduchu)! F

S
tiskem tlačítka 4 se zahájí vnitřní
oběh vzduchu nebo umožní
přívod vzduchu zvenku.
Když je aktivní vnitřní oběh vzduchu, zobrazí
se symbol nebo se rozsvítí kontrolka (podle
ve r ze).
Odmlžování a odmrazování
č elního skla
Tyto symboly na ovládacím panelu
udávají umístění ovladačů pro rychlé
odmlžení nebo odmrazení čelního
skla a
bočních oken.
Topení nebo ručně
ovládaná klimatizace
F Pro chlazení vzduchu stiskněte toto tlačítko. Jeho kontrolka se
rozsvítí.
F

N

astavte ovladače rychlosti ventilátoru,
teploty a rozdělování proudu vzduchu do
příslušné polohy.
Ergonomie a pohodl

91
Dvouzónová automatická
klimatizace
F Stiskněte toto tlačítko pro co nejrychlejší odmlžení
nebo odmrazení čelního skla
a
bočních oken.
Systém automaticky řídí klimatizaci, rychlost
ventilátoru a
vstup vzduchu a zajišťuje
optimální distribuci proudu vzduchu k
čelnímu
sklu a

bočním oknům. F

P
ro vypnutí systému opět
stiskněte toto tlačítko nebo
tlačítko „ AUTO“.
Systém se znovu aktivuje s
hodnotami, které
byly nastaveny před deaktivací.
Ohřev čelního skla a
trysek ostřikovačů
Závisí na zemi prodeje.
Tato funkce umožňuje ohřev čelního skla a
trysek ostřikovačů za chladného počasí.
V zóně 1 umožňuje ohřev odlepení stíracích lišt
od čelního skla v případě, že jsou přilepené ke
sklu z důvodu námrazy nebo sněhu.
V zóně 2 zlepšuje ohřev viditelnost tím, že
brání hromadění sněhu za činnosti stěračů.
Aktivace
Doba tr vání provozu závisí na venkovní teplotě.
Novým stisknutím tohoto tlačítka funkci
vypnete; kontrolka na tlačítku zhasne. F
S
tiskněte toto tlačítko za chodu motoru;
kontrolka na tlačítku se rozsvítí.
Odmlžování a odmrazování
z adního okna a zpětných
zrcátek
Zapínání/vypínání
F Stiskem tohoto tlačítka se zapíná/vypíná
odmrazování zadního okna a vnějších
zpětných zrcátek ( je-li vozidlo takto
v y b ave n o).
Kontrolka tlačítka se rozsvítí , jakmile je funkce
zapnutá .
Funkce odmrazování se vypíná automaticky,
aby se zabránilo nadměrné spotřebě elektrické
energie.
3
Ergonomie a pohodl

92
Odmrazování vypněte, jakmile je to
možné, protože snížením spotřeby
elektrické energie snížíte i spotřebu
paliva.
Odmlžování a odmrazování funguje pouze
při běžícím motoru.
Topení – klimatizace
vzadu
Jestliže je vozidlo vybaveno zadní klimatizací,
umístěnou ve střeše, umožňuje rozvádět
chlazený a teplý vzduch prostřednictvím
rozvodných kanálů a jednotlivých výstupů.
Rychlost ventilátoru
F Otáčením otočného ovladače se zvyšuje nebo snižuje množství
přiváděného vzduchu.
Teplota
- Otočením ovladače z modré
(chladné) do čer vené (teplé)
oblasti přizpůsobte teplotu podle
svého přání.
Tento ovladač upravuje současně teplotu a
místo výstupu vzduchu:
-

m

odrý úsek: vzduch vystupuje především v
úrovni stropu, -

č
er vený úsek: vzduch vystupuje především
větracím otvorem umístěným ve 3. řadě
vpravo.
Aktivace/deaktivace
V závislosti na verzi je toto tlačítko přístupné
vpředu, na ovládacím panelu automatické
dvouzónové klimatizace.
F

S
tiskem tohoto tlačítka aktivujte/
deaktivujte funkci zadních
ovládacích pr vků.
Přídavné topení/
větrání
E

93

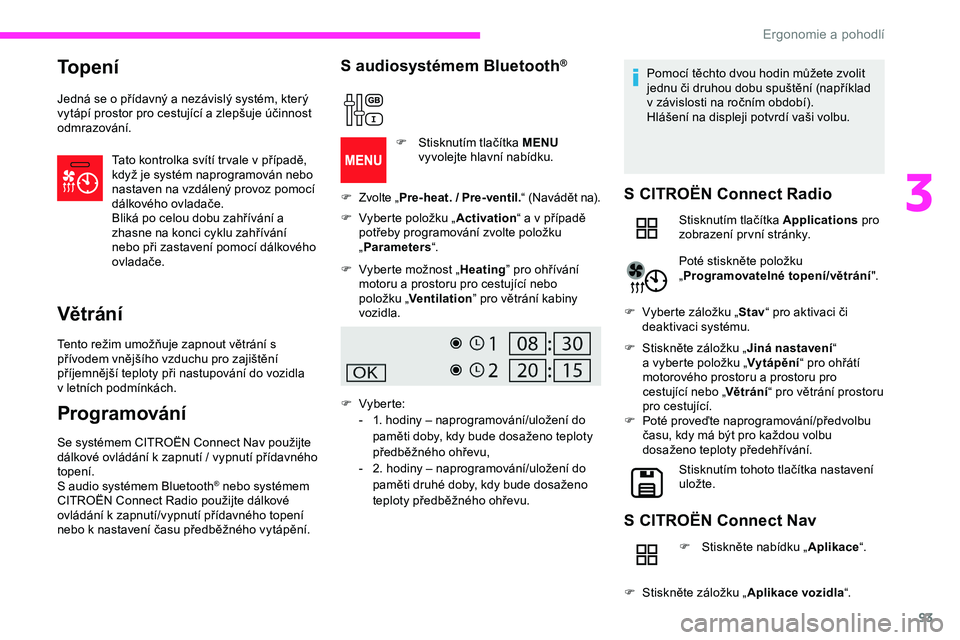

To p e n í
Jedná se o přídavný a nezávislý systém, který
v ytápí prostor pro cestující a zlepšuje účinnost
odmrazování.
Tato kontrolka svítí tr vale v případě,
když je systém naprogramován nebo
nastaven na vzdálený provoz pomocí
dálkového ovladače.
Bliká po celou dobu zahřívání a
zhasne na konci cyklu zahřívání
nebo při zastavení pomocí dálkového
ovladače.
Větrání
Tento režim umožňuje zapnout větrání s
přívodem vnějšího vzduchu pro zajištění
příjemnější teploty při nastupování do vozidla
v
letních podmínkách.
Programování
Se systémem CITROËN Connect Nav použijte
dálkové ovládání k zapnutí / vypnutí přídavného
topení.
S
audio systémem Bluetooth
® nebo systémem
CITROËN Connect Radio použijte dálkové
ovládání k

zapnutí/vypnutí přídavného topení
nebo k

nastavení času předběžného vytápění.
S audiosystémem Bluetooth®
F Zvolte „ Pre-heat. / Pre-ventil. “ (Navádět na).
F
V
yberte položku „ Activation“ a v případě
potřeby programování zvolte položku
„ Parameters “.
F

S
tisknutím tlačítka MENU

vyvolejte hlavní nabídku.
F
V
yberte možnost „ Heating” pro ohřívání
motoru a prostoru pro cestující nebo
položku „ Ventilation ” pro větrání kabiny
vozidla.
F

V
yber te:
-

1
. hodiny – naprogramování/uložení do
paměti doby, kdy bude dosaženo teploty
předběžného ohřevu,
-

2
. hodiny – naprogramování/uložení do
paměti druhé doby, kdy bude dosaženo
teploty předběžného ohřevu. Pomocí těchto dvou hodin můžete zvolit
jednu či druhou dobu spuštění (například
v
závislosti na ročním období).
Hlášení na displeji potvrdí vaši volbu.S CITROËN Connect Radio
Stisknutím tlačítka Applications pro
zobrazení pr vní stránky.
Poté stiskněte položku
„ Programovatelné topení/větrání ".
F

V

yberte záložku „ Stav“ pro aktivaci či
deaktivaci systému.
F

S

tiskněte záložku „ Jiná nastavení“
a

vyberte položku „ Vytápění“ pro ohřátí
motorového prostoru a
prostoru pro
cestující nebo „ Větrání“ pro větrání prostoru
pro cestující.
F

P

oté proveďte naprogramování/předvolbu
času, kdy má být pro každou volbu
dosaženo teploty předehřívání.
Stisknutím tohoto tlačítka nastavení
uložte.
S CITROËN Connect Nav
F Stiskněte nabídku „ Aplikace“.
F

S

tiskněte záložku „ Aplikace vozidla “.
3
Ergonomie a pohodl

94
F Poté stiskněte „Nastavení
teploty “.
F

S

tiskněte záložku „ Stav“ pro aktivaci či
deaktivaci systému.
F

V

yberte záložku „ Parametry“ a
vyberte
položku „ Vytápění “ pro ohřátí motorového
prostoru a
prostoru pro cestující nebo
„ Větrání “ pro větrání prostoru pro cestující.
F

P

oté naprogramujte / přednastavte čas
aktivace pro každý z
výběrů.
F

P

otvrďte stisknutím „ OK“.
Dálkové ovládání s dlouhým
dosahem
Umožňuje na dálku zapnout a vypnout vytápění
prostoru pro cestující.
Dosah dálkového ovládání činí přibližně 1
km v
otevřeném terénu.
Zapnutí
F Stisknutím a podržením tohoto tlačítka okamžitě spustíte
vytápění (potvrzeno dočasným
rozsvícením zelené kontrolky).
Vypnutí
F Stisknutí a podržení tohoto tlačítka okamžitě zastaví
vypnutí (potvrzeno dočasným
rozsvícením čer vené kontrolky).
Kontrolka dálkového ovladače bliká přibližně
2

sekundy, pokud vozidlo signál neobdrží.
Zopakujte příkaz po přesunu na jiné místo.
Výměna baterie
Pokud se kontrolka dálkového ovladače zbar ví
oranžově, je jeho baterie slabá.
Pokud kontrolka nesvítí, baterie je vybitá. F

P
oužijte minci pro odšroubování krytu a
baterii vyměňte.
Nevyhazujte baterie dálkového
ovladače, protože obsahují kovy škodlivé
pro životní prostředí, ale odevzdejte je
na příslušném sběrném místě.
Maximální doba ohřívání je přibližně
45 minut (podle klimatických podmínek).
Větrání se aktivuje, jakmile je dostatečná
úroveň nabití akumulátoru.
Ohřívání se aktivuje, jestliže:
-

j
e dostatečná hladina paliva a úroveň
nabití akumulátoru,
-

b
yl motor nastartován mezi dvěma
požadavky na ohřívání.
Ergonomie a pohodl
