2020 CITROEN JUMPER Manuales de Empleo (in Spanish)

135
Características Técnicas

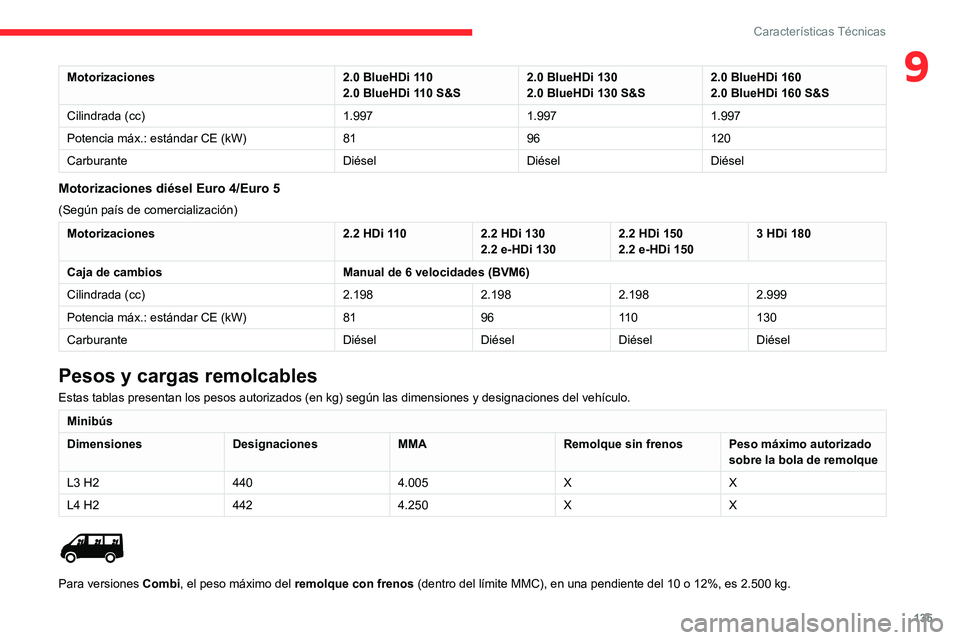

9Motorizaciones2.0 BlueHDi 110
2.0 BlueHDi 110 S&S 2.0 BlueHDi 130
2.0 BlueHDi 130 S&S 2.0 BlueHDi 160
2.0 BlueHDi 160 S&S
Cilindrada (cc) 1.9971.9971.997
Potencia máx.: estándar CE (kW) 8196120
Carburante DiéselDiéselDiésel
Motorizaciones diésel Euro 4/Euro 5
(Según país de comercialización)
Motorizaciones 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 130 2.2 HDi 150
2.2 e-HDi 150 3 HDi 180
Caja de cambios Manual de 6 velocidades (BVM6)
Cilindrada (cc) 2.1982.1982.1982.999
Potencia máx.: estándar CE (kW) 819611 0130
Carburante DiéselDiéselDiéselDiésel
Pesos y cargas remolcables
Estas tablas presentan los pesos autorizados (en kg) según las dimensiones y designaciones del vehículo.
Minibús
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L3 H2 4404.005XX
L4 H2 4424.250XX


Para versiones Combi, el peso máximo del remolque con frenos (dentro del límite MMC), en una pendiente del 10 o 12%, es 2.500 kg.

136
Características Técnicas

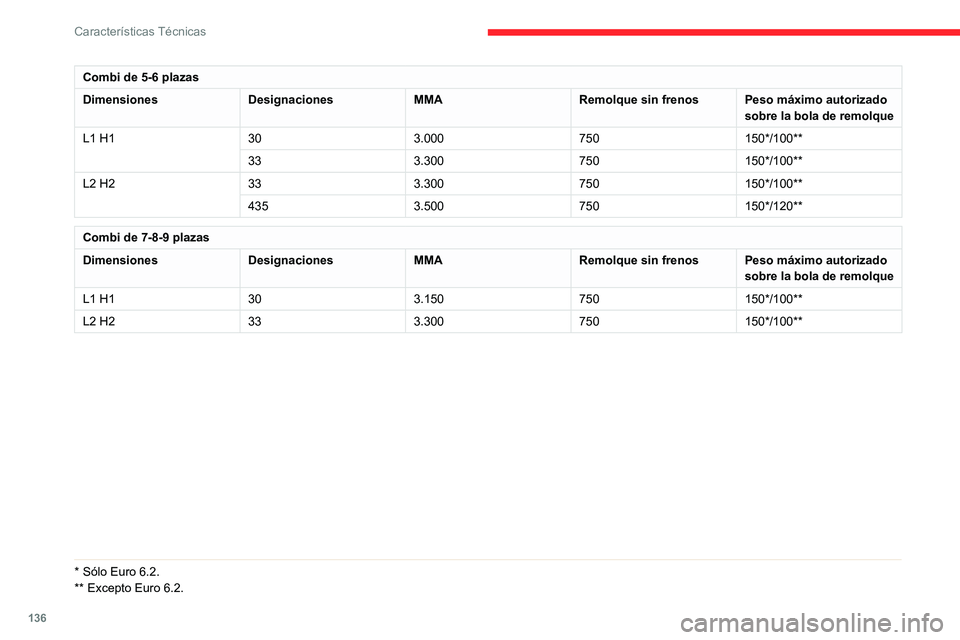

Combi de 5-6 plazas
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L1 H1 303.000750150*/100**
33 3.300750150*/100**
L2 H2 333.300750150*/100**
435 3.500750150*/120**
Combi de 7-8-9 plazas
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L1 H1 303.150750150*/100**
L2 H2 333.300750150*/100**
* Sólo Euro 6.2.
** Excepto Euro 6.2.

137
Características Técnicas

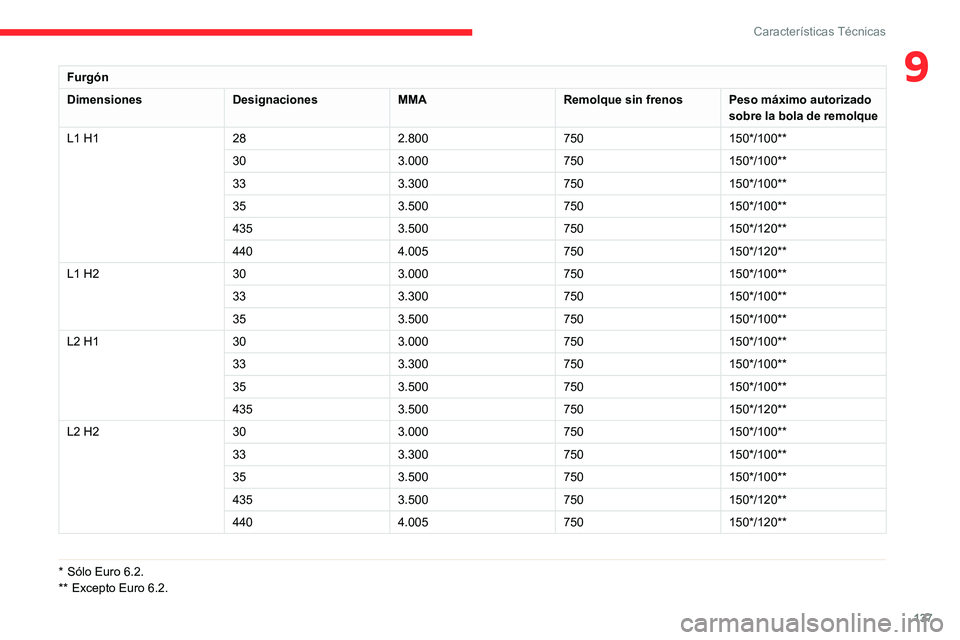

9Furgón
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L1 H1 282.800750150*/100**
30 3.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
L2 H1 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
L2 H2 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
* Sólo Euro 6.2.
** Excepto Euro 6.2.

138
Características Técnicas

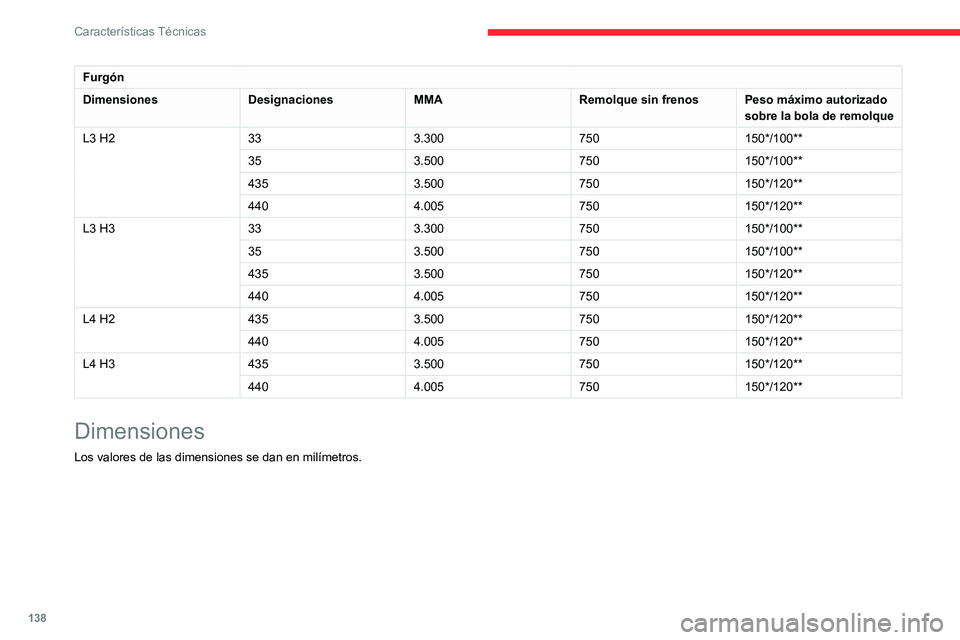

Furgón
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L3 H2 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Dimensiones
Los valores de las dimensiones se dan en milímetros.

139
Características Técnicas

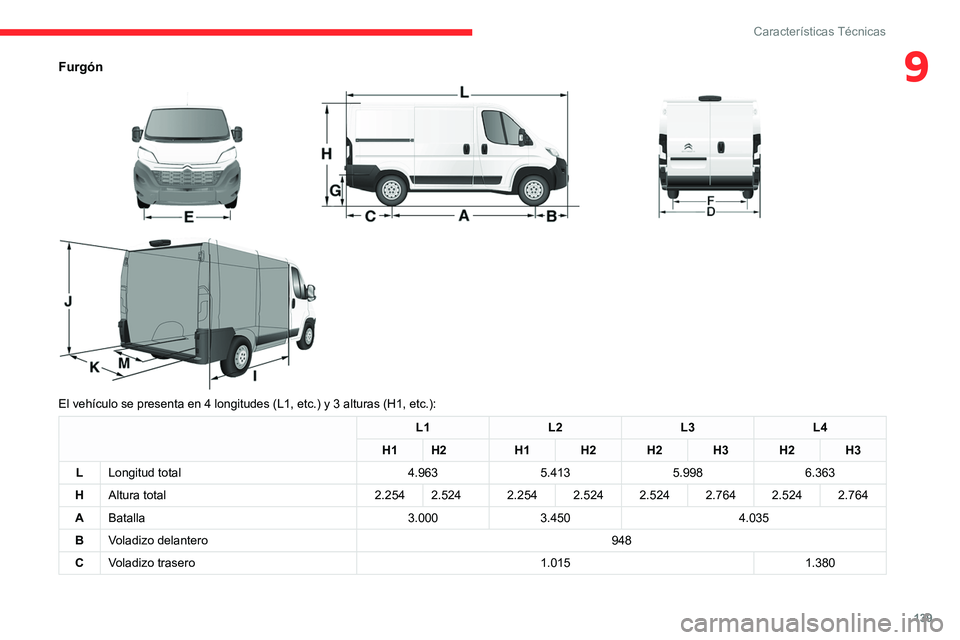

9Furgón



El vehículo se presenta en 4 longitudes (L1, etc.) y 3 alturas (H1, etc.):
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Longitud total 4.9635.4135.9986.363
H Altura total 2.2542.524 2.2542.5242.5242.7642.5242.764
A Batalla 3.0003.450 4.035
B Voladizo delantero 948
C Voladizo trasero 1.0151.380

140
Características Técnicas

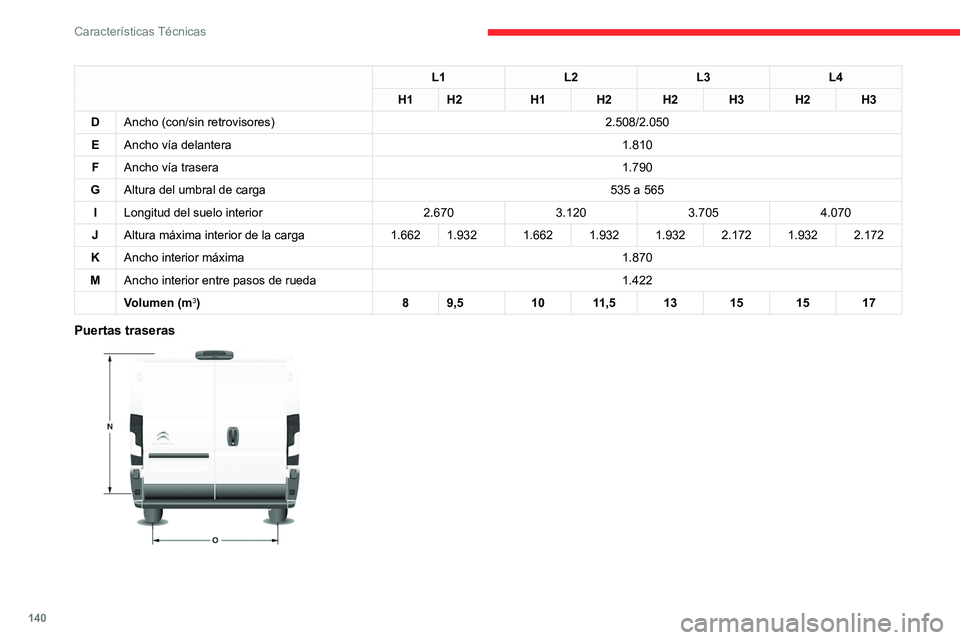

L1L2L3L4
H1 H2 H1H2H2H3H2H3
D Ancho (con/sin retrovisores) 2.508/2.050
E Ancho vía delantera 1.810
F Ancho vía trasera 1.790
G Altura del umbral de carga 535 a 565
I Longitud del suelo interior 2.6703.1203.7054.070
J Altura máxima interior de la carga 1.6621.932 1.6621.9321.9322.1721.9322.172
K Ancho interior máxima 1.870
M Ancho interior entre pasos de rueda 1.422
Volumen (m
3) 89,5 1011,5 13151517
Puertas traseras

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Altura útil de las puertas traseras 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Ancho útil de las puertas traseras 1.562
Puerta lateral

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Altura de la puerta lateral corredera 1.4851.755 1.4851.755 1.755
Q Ancho de la puerta lateral corredera 1.0751.250
Combi

141
Características Técnicas
9L1L2L3L4
H1 H2 H1H2H2H3H2H3

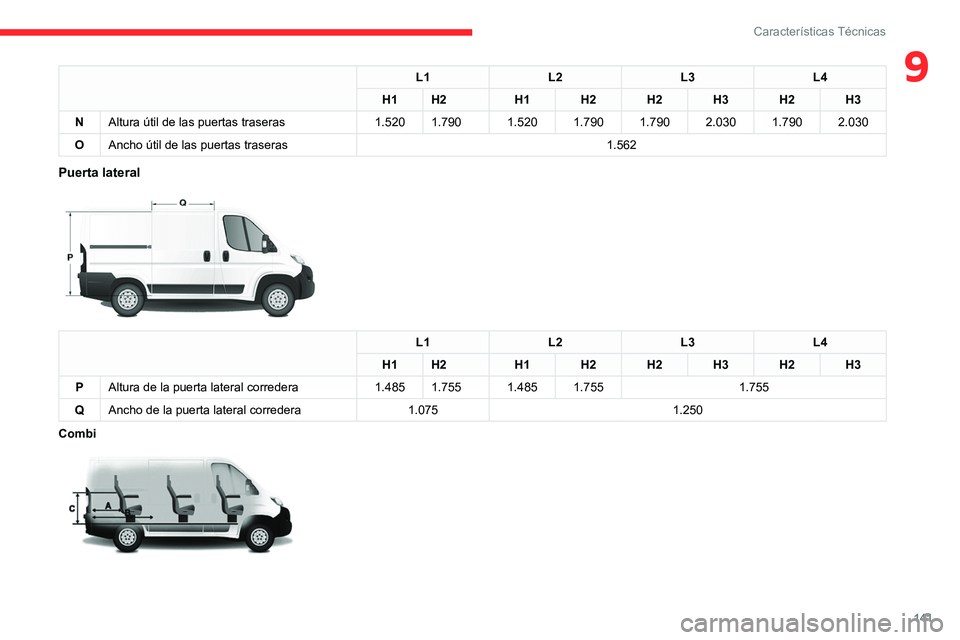

N Altura útil de las puertas traseras 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Ancho útil de las puertas traseras 1.562
Puerta lateral

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Altura de la puerta lateral corredera 1.4851.755 1.4851.755 1.755
Q Ancho de la puerta lateral corredera 1.0751.250
Combi

142
Características Técnicas

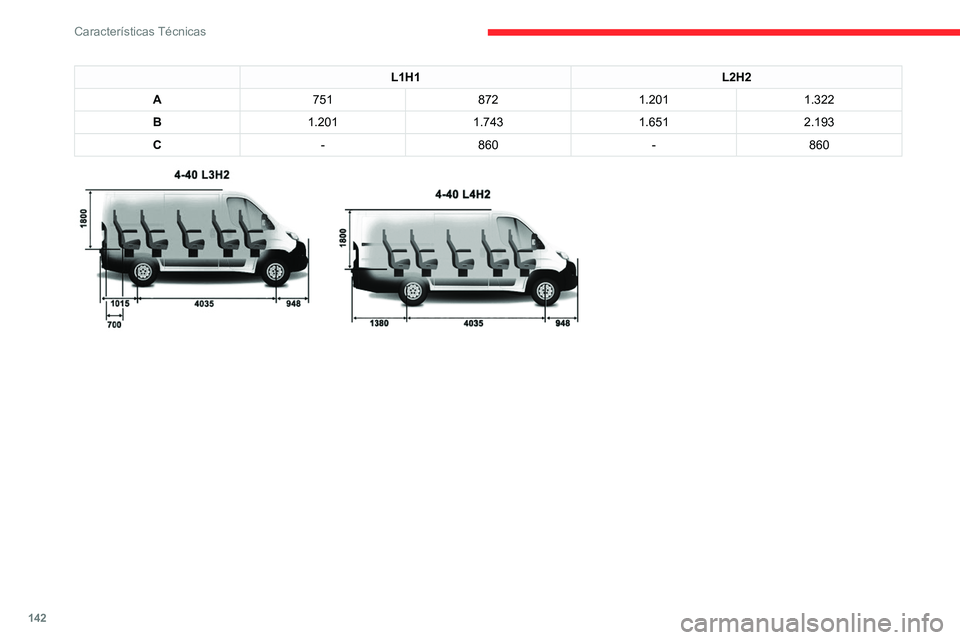

L1H1L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Elementos de
identificación


A. Placa del fabricante

Esta placa esta situada en el travesaño del
parachoques delantero bajo el capó.
1 - Número de homologación de la CE
2 - Número de identificación del vehículo
(VIN)
