2020 CITROEN JUMPER Manuales de Empleo (in Spanish)

11 9
En caso de avería
8insuficiente, controle la presión de los
neumáticos y reinicie el sistema.

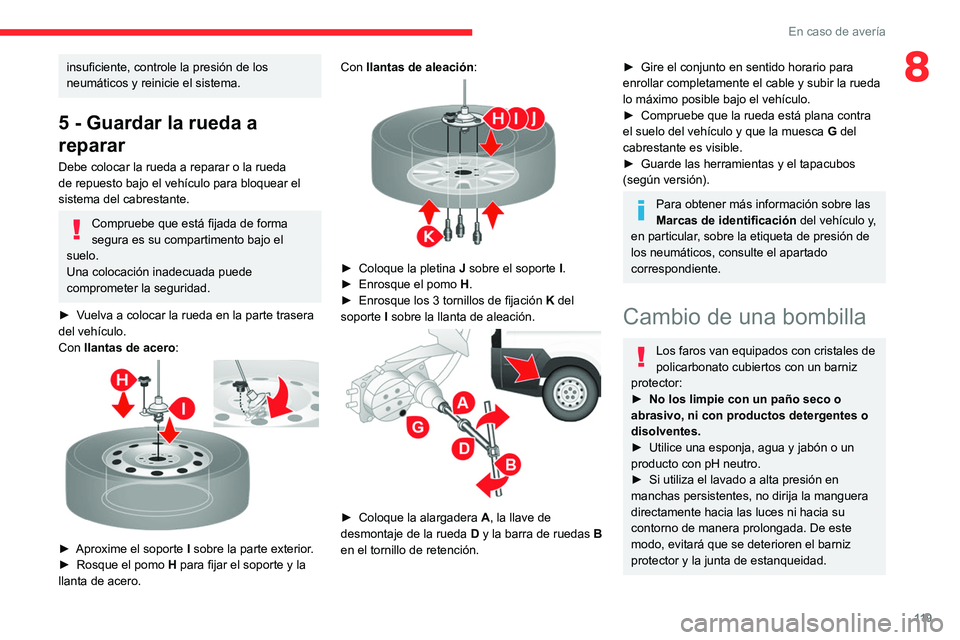

5 - Guardar la rueda a
reparar
Debe colocar la rueda a reparar o la rueda
de repuesto bajo el vehículo para bloquear el
sistema del cabrestante.
Compruebe que está fijada de forma
segura es su compartimento bajo el
suelo.
Una colocación inadecuada puede
comprometer la seguridad.
► Vuelva a colocar la rueda en la parte trasera
del vehículo.
Con llantas de acero:


► Aproxime el soporte I sobre la parte exterior.
► Rosque el pomo H para fijar el soporte y la
llanta de acero. Con llantas de aleación:


►
Coloque la pletina J sobre el soporte I.
► Enrosque el pomo H.
► Enrosque los 3 tornillos de fijación K del
soporte I sobre la llanta de aleación.


► Coloque la alargadera A, la llave de
desmontaje de la rueda D y la barra de ruedas B
en el tornillo de retención.
► Gire el conjunto en sentido horario para
enrollar completamente el cable y subir la rueda
lo máximo posible bajo el vehículo.
► Compruebe que la rueda está plana contra
el suelo del vehículo y que la muesca G del
cabrestante es visible.
► Guarde las herramientas y el tapacubos
(según versión).
Para obtener más información sobre las
Marcas de identificación del vehículo y,
en particular, sobre la etiqueta de presión de
los neumáticos, consulte el apartado
correspondiente.
Cambio de una bombilla
Los faros van equipados con cristales de
policarbonato cubiertos con un barniz
protector:
► No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
► Utilice una esponja, agua y jabón o un
producto con pH neutro.
► Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia su
contorno de manera prolongada. De este
modo, evitará que se deterioren el barniz
protector y la junta de estanqueidad.

120
En caso de avería

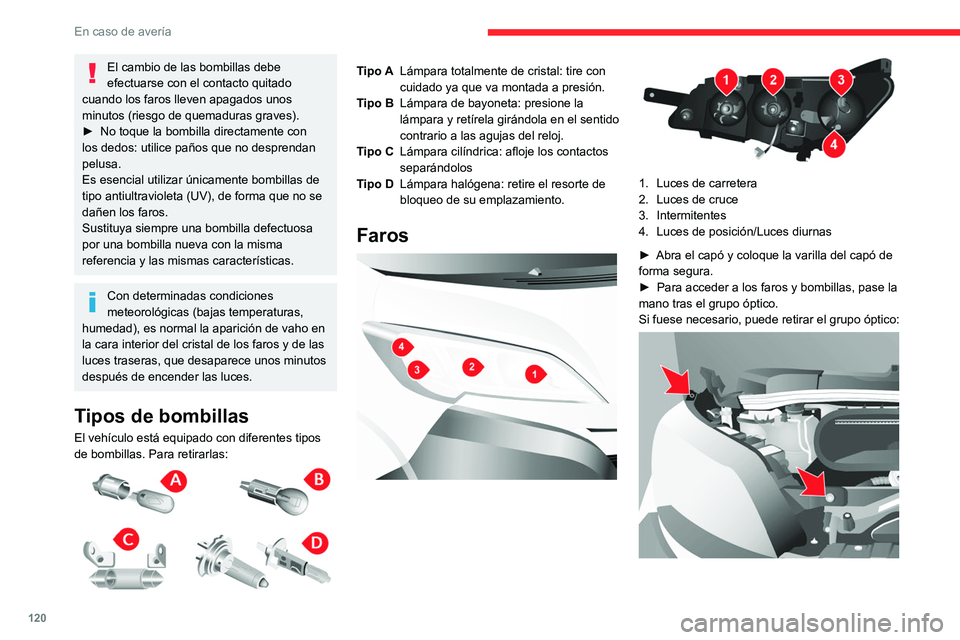

El cambio de las bombillas debe
efectuarse con el contacto quitado
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
► No toque la bombilla directamente con
los dedos: utilice paños que no desprendan
pelusa.
Es esencial utilizar únicamente bombillas de
tipo antiultravioleta (UV), de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparece unos minutos
después de encender las luces.
Tipos de bombillas
El vehículo está equipado con diferentes tipos
de bombillas. Para retirarlas:


Tipo A Lámpara totalmente de cristal: tire con
cuidado ya que va montada a presión.
Tipo B Lámpara de bayoneta: presione la
lámpara y retírela girándola en el sentido
contrario a las agujas del reloj.
Tipo C Lámpara cilíndrica: afloje los contactos
separándolos
Tipo D Lámpara halógena: retire el resorte de
bloqueo de su emplazamiento.
Faros



1. Luces de carretera
2. Luces de cruce
3. Intermitentes
4. Luces de posición/Luces diurnas
► Abra el capó y coloque la varilla del capó de
forma segura.
► Para acceder a los faros y bombillas, pase la
mano tras el grupo óptico.
Si fuese necesario, puede retirar el grupo óptico:

121
En caso de avería

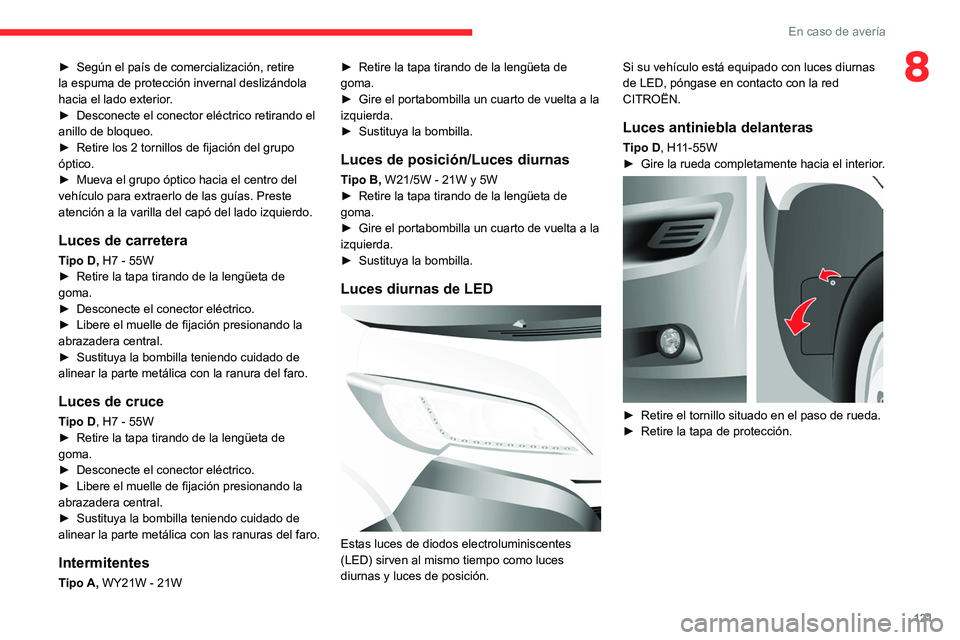

8► Según el país de comercialización, retire
la espuma de protección invernal deslizándola
hacia el lado exterior.
► Desconecte el conector eléctrico retirando el
anillo de bloqueo.
► Retire los 2 tornillos de fijación del grupo
óptico.
► Mueva el grupo óptico hacia el centro del
vehículo para extraerlo de las guías. Preste
atención a la varilla del capó del lado izquierdo.
Luces de carretera
Tipo D, H7 - 55W
► Retire la tapa tirando de la lengüeta de
goma.
► Desconecte el conector eléctrico.
► Libere el muelle de fijación presionando la
abrazadera central.
► Sustituya la bombilla teniendo cuidado de
alinear la parte metálica con la ranura del faro.
Luces de cruce
Tipo D , H7 - 55W
► Retire la tapa tirando de la lengüeta de
goma.
► Desconecte el conector eléctrico.
► Libere el muelle de fijación presionando la
abrazadera central.
► Sustituya la bombilla teniendo cuidado de
alinear la parte metálica con las ranuras del faro.
Intermitentes
Tipo A, WY21W - 21W ►
Retire la tapa tirando de la lengüeta de
goma.
► Gire el portabombilla un cuarto de vuelta a la
izquierda.
► Sustituya la bombilla.
Luces de posición/Luces diurnas
Tipo B, W21/5W - 21W y 5W
► Retire la tapa tirando de la lengüeta de
goma.
► Gire el portabombilla un cuarto de vuelta a la
izquierda.
► Sustituya la bombilla.
Luces diurnas de LED

Estas luces de diodos electroluminiscentes
(LED) sirven al mismo tiempo como luces
diurnas y luces de posición. Si su vehículo está equipado con luces diurnas
de LED, póngase en contacto con la red
CITROËN.
Luces antiniebla delanteras
Tipo D , H11-55W
► Gire la rueda completamente hacia el interior.


► Retire el tornillo situado en el paso de rueda.
► Retire la tapa de protección.

122
En caso de avería

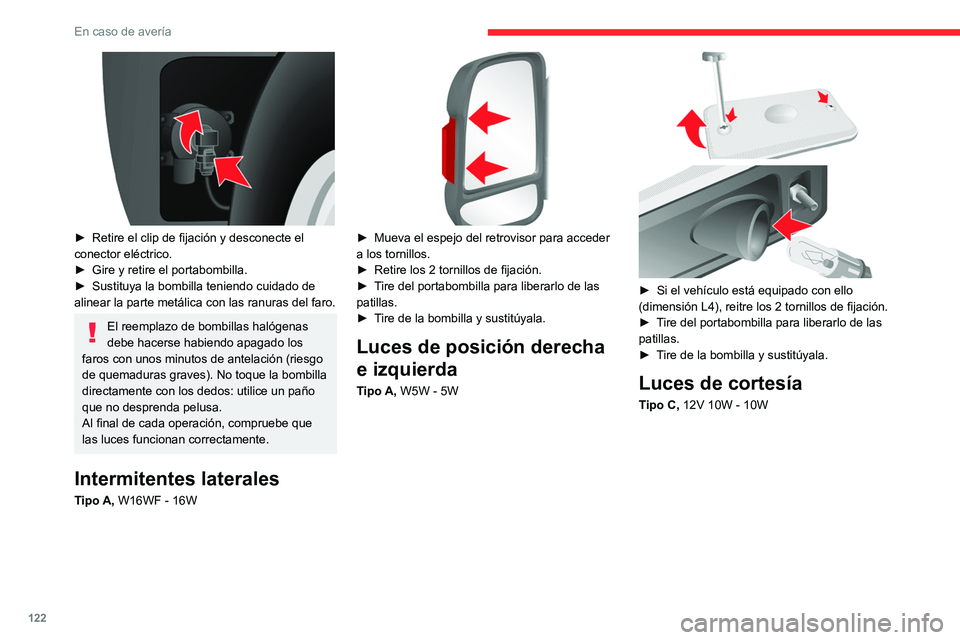

► Retire el clip de fijación y desconecte el
conector eléctrico.
► Gire y retire el portabombilla.
► Sustituya la bombilla teniendo cuidado de
alinear la parte metálica con las ranuras del faro.
El reemplazo de bombillas halógenas
debe hacerse habiendo apagado los
faros con unos minutos de antelación (riesgo
de quemaduras graves). No toque la bombilla
directamente con los dedos: utilice un paño
que no desprenda pelusa.
Al final de cada operación, compruebe que
las luces funcionan correctamente.
Intermitentes laterales
Tipo A, W16WF - 16W

► Mueva el espejo del retrovisor para acceder
a los tornillos.
► Retire los 2 tornillos de fijación.
► Tire del portabombilla para liberarlo de las
patillas.
► Tire de la bombilla y sustitúyala.
Luces de posición derecha
e izquierda
Tipo A, W5W - 5W

► Si el vehículo está equipado con ello
(dimensión L4), reitre los 2 tornillos de fijación.
► Tire del portabombilla para liberarlo de las
patillas.
► Tire de la bombilla y sustitúyala.
Luces de cortesía
Tipo C, 12V 10W - 10W

123
En caso de avería
8

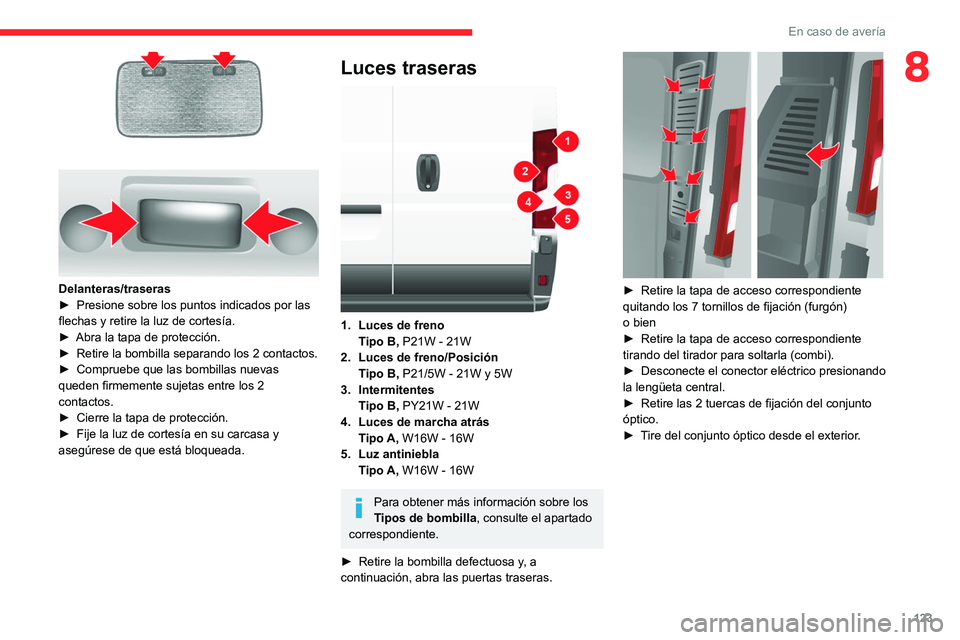

Delanteras/traseras
► Presione sobre los puntos indicados por las
flechas y retire la luz de cortesía.
► Abra la tapa de protección.
► Retire la bombilla separando los 2 contactos.
► Compruebe que las bombillas nuevas
queden firmemente sujetas entre los 2
contactos.
► Cierre la tapa de protección.
► Fije la luz de cortesía en su carcasa y
asegúrese de que está bloqueada.
Luces traseras

1. Luces de freno
Tipo B, P21W - 21W
2. Luces de freno/Posición
Tipo B, P21/5W - 21W y 5W
3. Intermitentes
Tipo B, PY21W - 21W
4. Luces de marcha atrás
Tipo A, W16W - 16W
5. Luz antiniebla
Tipo A, W16W - 16W
Para obtener más información sobre los
Tipos de bombilla , consulte el apartado
correspondiente.
► Retire la bombilla defectuosa y, a
continuación, abra las puertas traseras.


► Retire la tapa de acceso correspondiente
quitando los 7 tornillos de fijación (furgón)
o bien
► Retire la tapa de acceso correspondiente
tirando del tirador para soltarla (combi).
► Desconecte el conector eléctrico presionando
la lengüeta central.
► Retire las 2 tuercas de fijación del conjunto
óptico.
► Tire del conjunto óptico desde el exterior.

124
En caso de avería

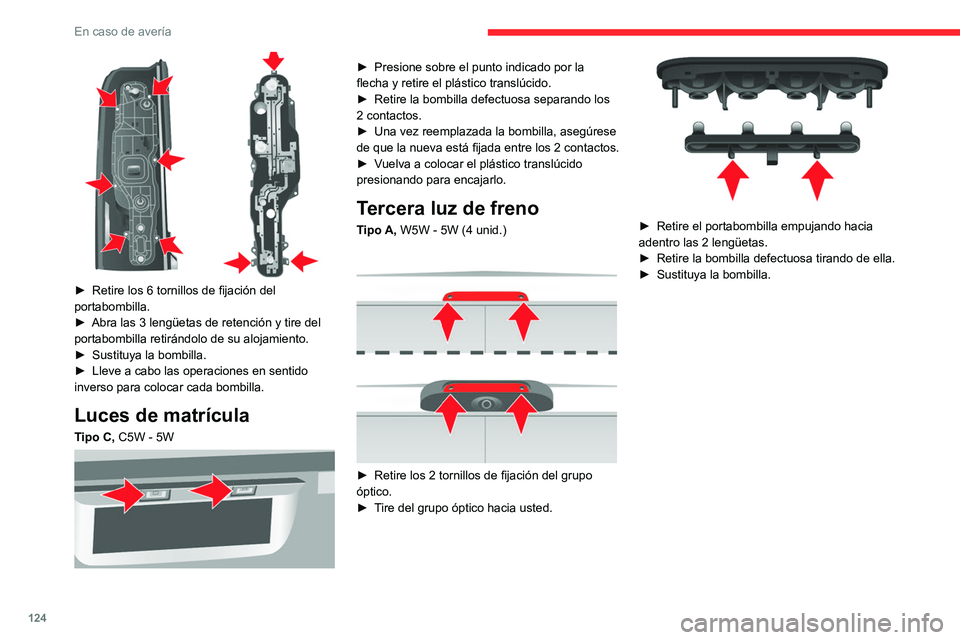

► Retire los 6 tornillos de fijación del
portabombilla.
► Abra las 3 lengüetas de retención y tire del
portabombilla retirándolo de su alojamiento.
► Sustituya la bombilla.
► Lleve a cabo las operaciones en sentido
inverso para colocar cada bombilla.
Luces de matrícula
Tipo C, C5W - 5W

► Presione sobre el punto indicado por la
flecha y retire el plástico translúcido.
► Retire la bombilla defectuosa separando los
2 contactos.
► Una vez reemplazada la bombilla, asegúrese
de que la nueva está fijada entre los 2 contactos.
► Vuelva a colocar el plástico translúcido
presionando para encajarlo.
Tercera luz de freno
Tipo A, W5W - 5W (4 unid.)

► Retire los 2 tornillos de fijación del grupo
óptico.
► Tire del grupo óptico hacia usted.


► Retire el portabombilla empujando hacia
adentro las 2 lengüetas.
► Retire la bombilla defectuosa tirando de ella.
► Sustituya la bombilla.

125
En caso de avería
8Cambio de un fusible

Las tres cajas de fusibles están situadas en el
salpicadero, en el lado izquierdo; en el pilar del
lado derecho y en el compartimento motor.
La información que se facilita corresponde
únicamente a los fusibles que puede cambiar
usted mismo. Para cualquier otra intervención,
concierte una cita en la red CITROËN o en un
taller cualificado.
A la atención de los profesionales: para la información completa de los fusibles y
relés, consulte la información y los diagramas
de cableado a través de la red CITROËN.
Desmontaje y montaje de un
fusible


Bien
Mal
Antes de sustituir un fusible, es necesario
conocer la causa de la anomalía y solucionarla.
Los números de los fusibles están indicados en
la caja de fusibles.
Sustituya siempre un fusible defectuoso por
uno del mismo amperaje.
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por CITROËN y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Fusibles del lado izquierdo
del panel
► Retire los tornillos e incline la carcasa para
acceder a los fusibles.

126
En caso de avería

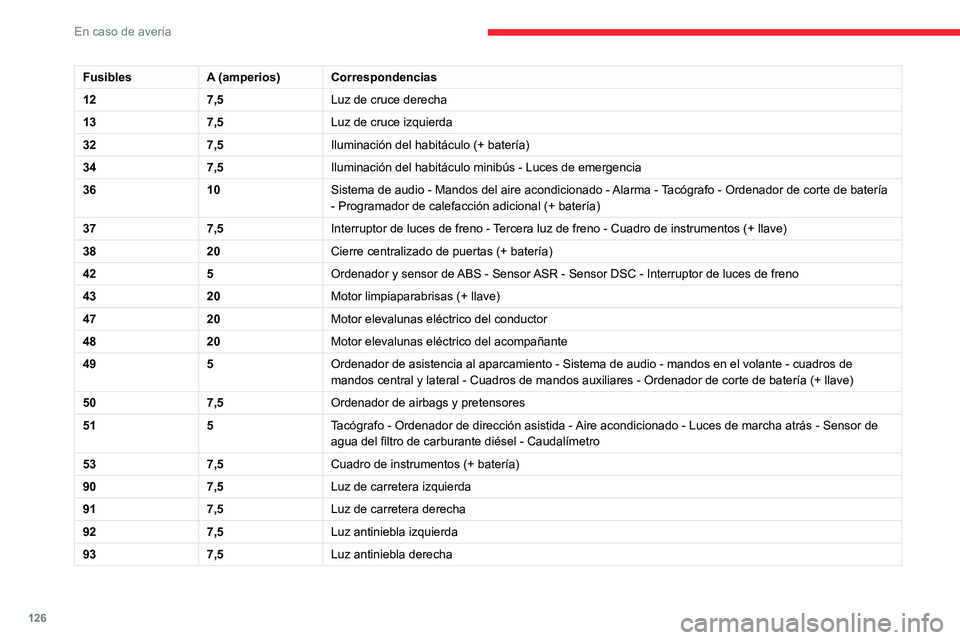

FusiblesA (amperios)Correspondencias
12 7,5Luz de cruce derecha
13 7,5Luz de cruce izquierda
32 7,5Iluminación del habitáculo (+ batería)
34 7,5Iluminación del habitáculo minibús - Luces de emergencia
36 10Sistema de audio - Mandos del aire acondicionado - Alarma - Tacógrafo - Ordenador de corte de batería
- Programador de calefacción adicional (+ batería)
37 7,5Interruptor de luces de freno - Tercera luz de freno - Cuadro de instrumentos (+ llave)
38 20Cierre centralizado de puertas (+ batería)
42 5Ordenador y sensor de ABS - Sensor ASR - Sensor DSC - Interruptor de luces de freno
43 20Motor limpiaparabrisas (+ llave)
47 20Motor elevalunas eléctrico del conductor
48 20Motor elevalunas eléctrico del acompañante
49 5Ordenador de asistencia al aparcamiento - Sistema de audio - mandos en el volante - cuadros de
mandos central y lateral - Cuadros de mandos auxiliares - Ordenador de corte de batería (+ llave)
50 7,5Ordenador de airbags y pretensores
51 5Tacógrafo - Ordenador de dirección asistida - Aire acondicionado - Luces de marcha atrás - Sensor de
agua del filtro de carburante diésel - Caudalímetro
53 7,5Cuadro de instrumentos (+ batería)
90 7,5Luz de carretera izquierda
91 7,5Luz de carretera derecha
92 7,5Luz antiniebla izquierda
93 7,5Luz antiniebla derecha
