2020 CITROEN JUMPER Manuales de Empleo (in Spanish)

127
En caso de avería

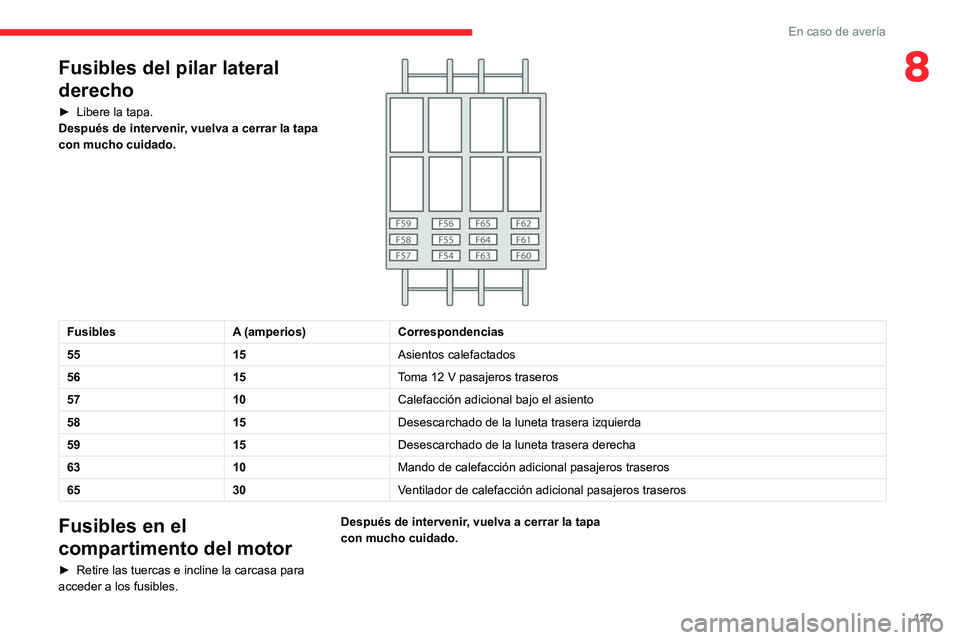

8Fusibles del pilar lateral
derecho
► Libere la tapa.
Después de intervenir, vuelva a cerrar la tapa
con mucho cuidado.


Fusibles A (amperios)Correspondencias
55 15Asientos calefactados
56 15Toma 12 V pasajeros traseros
57 10Calefacción adicional bajo el asiento
58 15Desescarchado de la luneta trasera izquierda
59 15Desescarchado de la luneta trasera derecha
63 10Mando de calefacción adicional pasajeros traseros
65 30Ventilador de calefacción adicional pasajeros traseros
Fusibles en el
compartimento del motor
► Retire las tuercas e incline la carcasa para
acceder a los fusibles. Después de intervenir, vuelva a cerrar la tapa
con mucho cuidado.

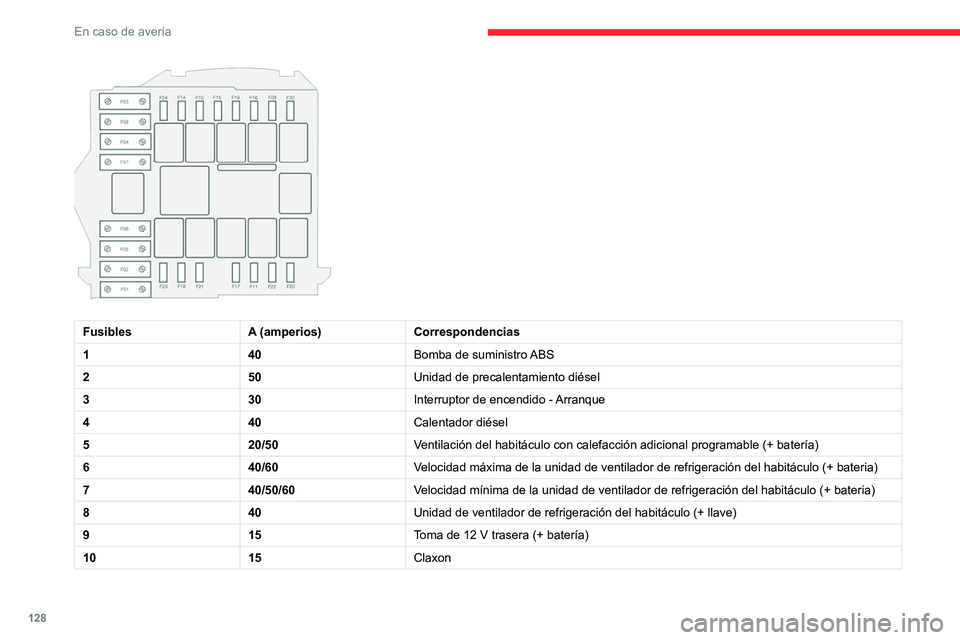

128
En caso de avería

FusiblesA (amperios)Correspondencias
1 40Bomba de suministro ABS
2 50Unidad de precalentamiento diésel
3 30Interruptor de encendido - Arranque
4 40Calentador diésel
5 20/50Ventilación del habitáculo con calefacción adicional programable (+ batería)
6 40/60Velocidad máxima de la unidad de ventilador de refrigeración del habitáculo (+ bateria)
7 40/50/60Velocidad mínima de la unidad de ventilador de refrigeración del habitáculo (+ bateria)
8 40Unidad de ventilador de refrigeración del habitáculo (+ llave)
9 15Toma de 12 V trasera (+ batería)
10 15Claxon

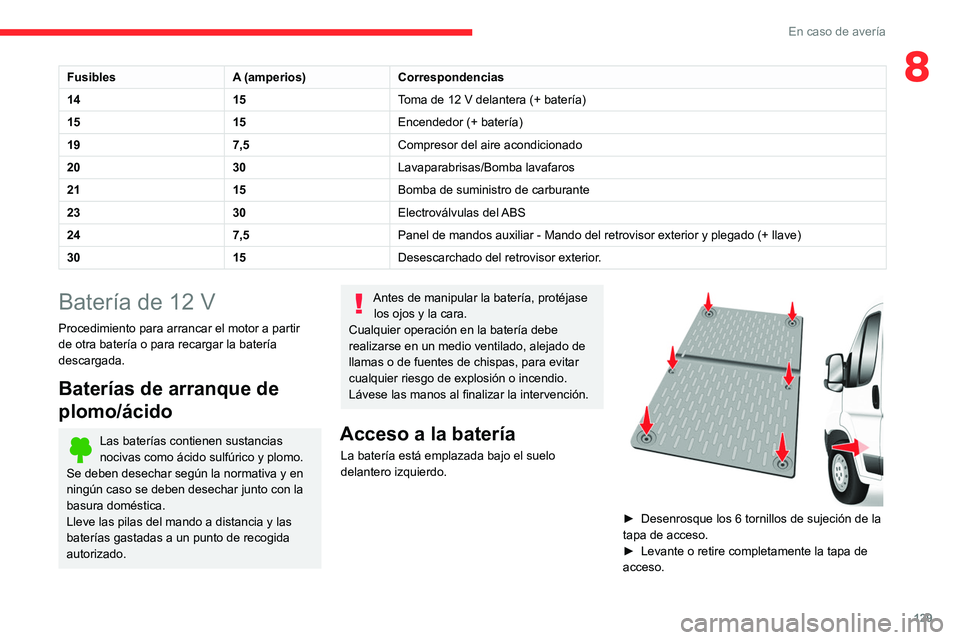

129
En caso de avería
8FusiblesA (amperios)Correspondencias
14 15Toma de 12 V delantera (+ batería)
15 15Encendedor (+ batería)
19 7,5Compresor del aire acondicionado
20 30Lavaparabrisas/Bomba lavafaros
21 15Bomba de suministro de carburante
23 30Electroválvulas del ABS
24 7,5Panel de mandos auxiliar - Mando del retrovisor exterior y plegado (+ llave)
30 15Desescarchado del retrovisor exterior.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácido
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa y en
ningún caso se deben desechar junto con la
basura doméstica.
Lleve las pilas del mando a distancia y las
baterías gastadas a un punto de recogida
autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la intervención.
Acceso a la batería
La batería está emplazada bajo el suelo
delantero izquierdo.


► Desenrosque los 6 tornillos de sujeción de la
tapa de acceso.
► Levante o retire completamente la tapa de
acceso.

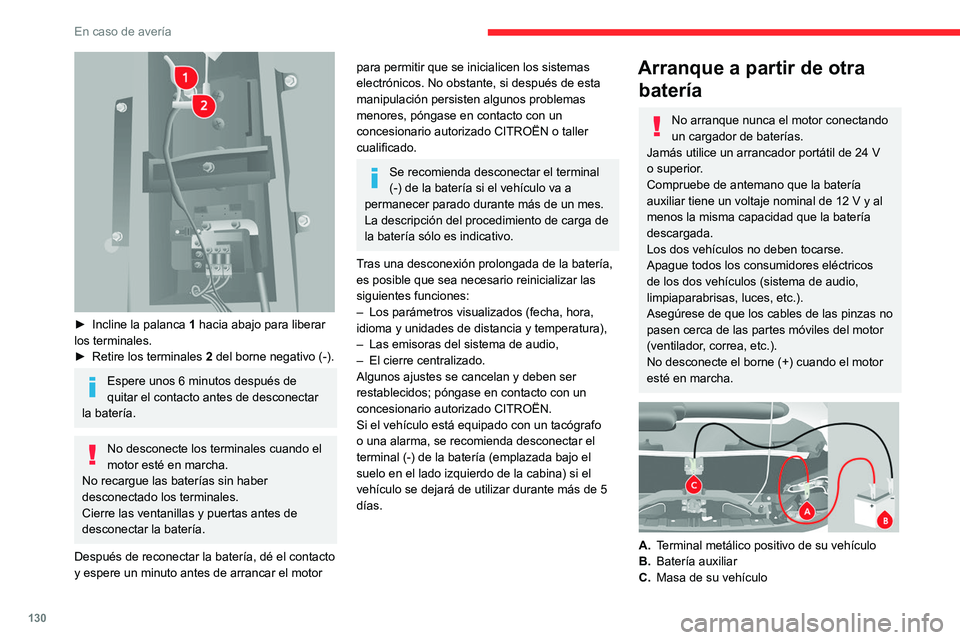

130
En caso de avería

► Incline la palanca 1 hacia abajo para liberar
los terminales.
► Retire los terminales 2 del borne negativo (-).
Espere unos 6 minutos después de
quitar el contacto antes de desconectar
la batería.
No desconecte los terminales cuando el
motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las ventanillas y puertas antes de
desconectar la batería.
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos. No obstante, si después de esta
manipulación persisten algunos problemas
menores, póngase en contacto con un
concesionario autorizado CITROËN o taller
cualificado.
Se recomienda desconectar el terminal
(-) de la batería si el vehículo va a
permanecer parado durante más de un mes.
La descripción del procedimiento de carga de
la batería sólo es indicativo.
Tras una desconexión prolongada de la batería,
es posible que sea necesario reinicializar las
siguientes funciones:
– Los parámetros visualizados (fecha, hora,
idioma y unidades de distancia y temperatura),
– Las emisoras del sistema de audio,
– El cierre centralizado.
Algunos ajustes se cancelan y deben ser
restablecidos; póngase en contacto con un
concesionario autorizado CITROËN.
Si el vehículo está equipado con un tacógrafo
o una alarma, se recomienda desconectar el
terminal (-) de la batería (emplazada bajo el
suelo en el lado izquierdo de la cabina) si el
vehículo se dejará de utilizar durante más de 5
días.
Arranque a partir de otra batería
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un arrancador portátil de 24 V
o superior.
Compruebe de antemano que la batería
auxiliar tiene un voltaje nominal de 12 V y al
menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de las pinzas no
pasen cerca de las partes móviles del motor
(ventilador, correa, etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.


A. Terminal metálico positivo de su vehículo
B. Batería auxiliar
C. Masa de su vehículo

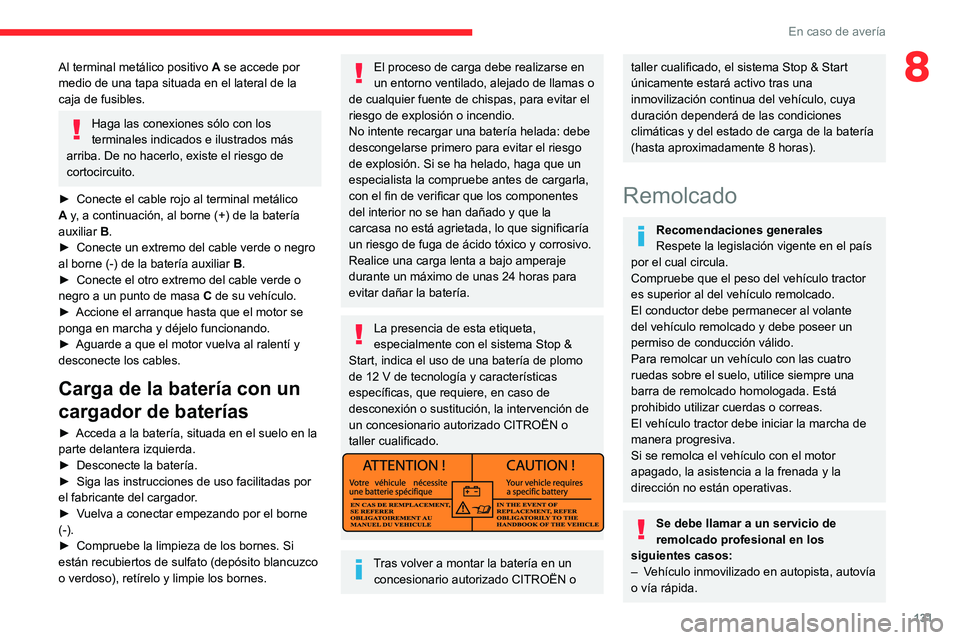

131
En caso de avería
8Al terminal metálico positivo A se accede por
medio de una tapa situada en el lateral de la
caja de fusibles.
Haga las conexiones sólo con los
terminales indicados e ilustrados más
arriba. De no hacerlo, existe el riesgo de
cortocircuito.
► Conecte el cable rojo al terminal metálico
A y, a continuación, al borne (+) de la batería
auxiliar B.
► Conecte un extremo del cable verde o negro
al borne (-) de la batería auxiliar B.
► Conecte el otro extremo del cable verde o
negro a un punto de masa C de su vehículo.
► Accione el arranque hasta que el motor se
ponga en marcha y déjelo funcionando.
► Aguarde a que el motor vuelva al ralentí y
desconecte los cables.
Carga de la batería con un
cargador de baterías
► Acceda a la batería, situada en el suelo en la
parte delantera izquierda.
► Desconecte la batería.
► Siga las instrucciones de uso facilitadas por
el fabricante del cargador.
► Vuelva a conectar empezando por el borne
(-).
► Compruebe la limpieza de los bornes. Si
están recubiertos de sulfato (depósito blancuzco
o verdoso), retírelo y limpie los bornes.
El proceso de carga debe realizarse en
un entorno ventilado, alejado de llamas o
de cualquier fuente de chispas, para evitar el
riesgo de explosión o incendio.
No intente recargar una batería helada: debe
descongelarse primero para evitar el riesgo
de explosión. Si se ha helado, haga que un
especialista la compruebe antes de cargarla,
con el fin de verificar que los componentes
del interior no se han dañado y que la
carcasa no está agrietada, lo que significaría
un riesgo de fuga de ácido tóxico y corrosivo.
Realice una carga lenta a bajo amperaje
durante un máximo de unas 24 horas para
evitar dañar la batería.
La presencia de esta etiqueta,
especialmente con el sistema Stop &
Start, indica el uso de una batería de plomo
de 12 V de tecnología y características
específicas, que requiere, en caso de
desconexión o sustitución, la intervención de
un concesionario autorizado CITROËN o
taller cualificado.
Tras volver a montar la batería en un concesionario autorizado CITROËN o
taller cualificado, el sistema Stop & Start
únicamente estará activo tras una
inmovilización continua del vehículo, cuya
duración dependerá de las condiciones
climáticas y del estado de carga de la batería
(hasta aproximadamente 8 horas).
Remolcado
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
– Vehículo inmovilizado en autopista, autovía
o vía rápida.

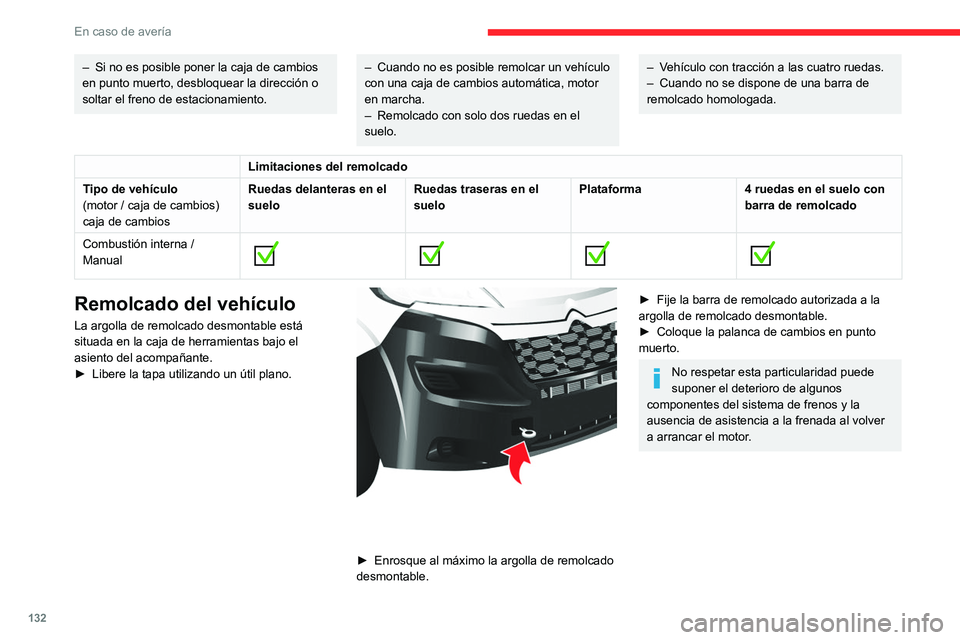

132
En caso de avería
– Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.– Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
– Remolcado con solo dos ruedas en el
suelo.– Vehículo con tracción a las cuatro ruedas.
– Cuando no se dispone de una barra de
remolcado homologada.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios)
caja de cambios Ruedas delanteras en el
suelo Ruedas traseras en el
suelo Plataforma
4 ruedas en el suelo con
barra de remolcado
Combustión interna /
Manual


Remolcado del vehículo
La argolla de remolcado desmontable está
situada en la caja de herramientas bajo el
asiento del acompañante.
► Libere la tapa utilizando un útil plano.


► Enrosque al máximo la argolla de remolcado
desmontable.
► Fije la barra de remolcado autorizada a la
argolla de remolcado desmontable.
► Coloque la palanca de cambios en punto
muerto.
No respetar esta particularidad puede
suponer el deterioro de algunos
componentes del sistema de frenos y la
ausencia de asistencia a la frenada al volver
a arrancar el motor.

133
En caso de avería
8Remolcado de otro vehículo

La argolla de remolcado fija se encuentra bajo el
parachoques en el lado derecho.
► Fije la barra de remolcado autorizada a la
argolla fija.

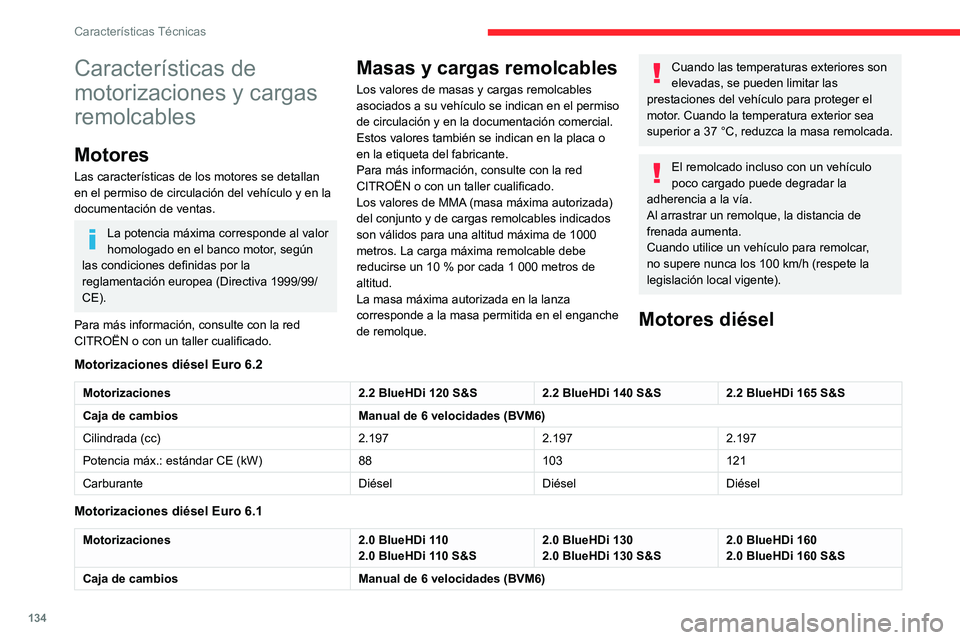

134
Características Técnicas
Características de
motorizaciones y cargas
remolcables
Motores
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
La potencia máxima corresponde al valor
homologado en el banco motor, según
las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para más información, consulte con la red
CITROËN o con un taller cualificado.
Masas y cargas remolcables
Los valores de masas y cargas remolcables
asociados a su vehículo se indican en el permiso
de circulación y en la documentación comercial.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para más información, consulte con la red
CITROËN o con un taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de cargas remolcables indicados
son válidos para una altitud máxima de 1000
metros. La carga máxima remolcable debe
reducirse un 10 % por cada 1 000 metros de
altitud.
La masa máxima autorizada en la lanza
corresponde a la masa permitida en el enganche
de remolque.
Cuando las temperaturas exteriores son
elevadas, se pueden limitar las
prestaciones del vehículo para proteger el
motor. Cuando la temperatura exterior sea
superior a 37 °C, reduzca la masa remolcada.
El remolcado incluso con un vehículo
poco cargado puede degradar la
adherencia a la vía.
Al arrastrar un remolque, la distancia de
frenada aumenta.
Cuando utilice un vehículo para remolcar,
no supere nunca los 100 km/h (respete la
legislación local vigente).
Motores diésel
Motorizaciones diésel Euro 6.2
Motorizaciones 2.2 BlueHDi 120 S&S2.2 BlueHDi 140 S&S2.2 BlueHDi 165 S&S
Caja de cambios Manual de 6 velocidades (BVM6)
Cilindrada (cc) 2.1972.1972.197
Potencia máx.: estándar CE (kW) 88103121
Carburante DiéselDiéselDiésel
Motorizaciones diésel Euro 6.1
Motorizaciones 2.0 BlueHDi 110
2.0 BlueHDi 110 S&S 2.0 BlueHDi 130
2.0 BlueHDi 130 S&S 2.0 BlueHDi 160
2.0 BlueHDi 160 S&S
Caja de cambios Manual de 6 velocidades (BVM6)
Motorizaciones2.0 BlueHDi 110
2.0 BlueHDi 110 S&S 2.0 BlueHDi 130
2.0 BlueHDi 130 S&S 2.0 BlueHDi 160
2.0 BlueHDi 160 S&S
Cilindrada (cc) 1.9971.9971.997
Potencia máx.: estándar CE (kW) 8196120
Carburante DiéselDiéselDiésel
Motorizaciones diésel Euro 4/Euro 5
(Según país de comercialización)
Motorizaciones 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 130 2.2 HDi 150
2.2 e-HDi 150 3 HDi 180
Caja de cambios Manual de 6 velocidades (BVM6)
Cilindrada (cc) 2.1982.1982.1982.999
Potencia máx.: estándar CE (kW) 819611 0130
Carburante DiéselDiéselDiéselDiésel
Pesos y cargas remolcables
Estas tablas presentan los pesos autorizados (en kg) según las dimensiones y designaciones del vehículo.
Minibús
Dimensiones DesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L3 H2 4404.005XX
L4 H2 4424.250XX


Para versiones Combi, el peso máximo del remolque con frenos (dentro del límite MMC), en una pendiente del 10 o 12%, es 2.500 kg.
