2020 CITROEN JUMPER Manuales de Empleo (in Spanish)

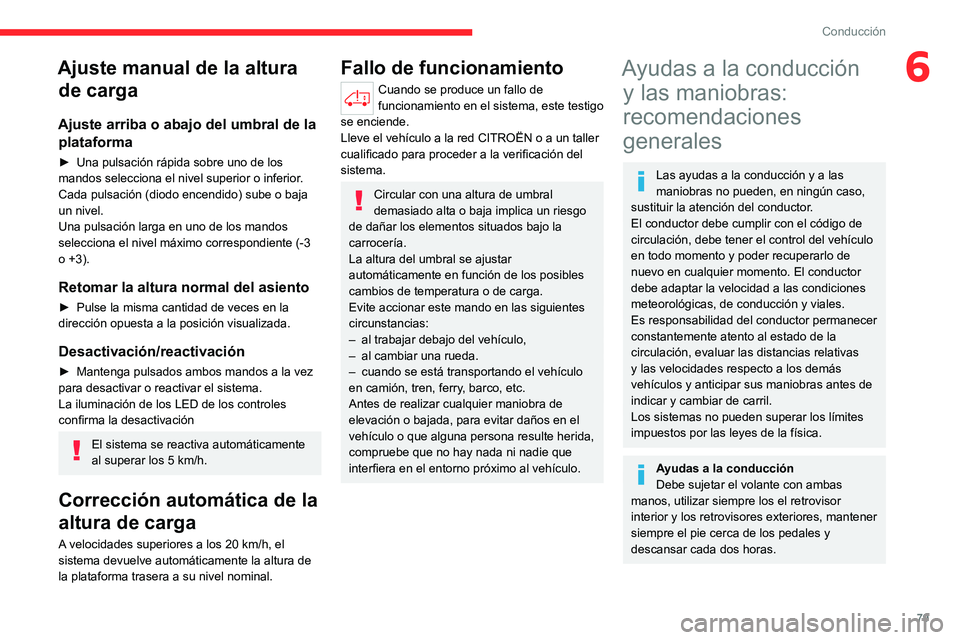

79
Conducción
6Ajuste manual de la altura de carga
Ajuste arriba o abajo del umbral de la
plataforma
► Una pulsación rápida sobre uno de los
mandos selecciona el nivel superior o inferior.
Cada pulsación (diodo encendido) sube o baja
un nivel.
Una pulsación larga en uno de los mandos
selecciona el nivel máximo correspondiente (-3
o +3).
Retomar la altura normal del asiento
► Pulse la misma cantidad de veces en la
dirección opuesta a la posición visualizada.
Desactivación/reactivación
► Mantenga pulsados ambos mandos a la vez
para desactivar o reactivar el sistema.
La iluminación de los LED de los controles
confirma la desactivación
El sistema se reactiva automáticamente
al superar los 5 km/h.
Corrección automática de la
altura de carga
A velocidades superiores a los 20 km/h, el
sistema devuelve automáticamente la altura de
la plataforma trasera a su nivel nominal.
Fallo de funcionamiento
Cuando se produce un fallo de
funcionamiento en el sistema, este testigo
se enciende.
Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la verificación del
sistema.
Circular con una altura de umbral
demasiado alta o baja implica un riesgo
de dañar los elementos situados bajo la
carrocería.
La altura del umbral se ajustar
automáticamente en función de los posibles
cambios de temperatura o de carga.
Evite accionar este mando en las siguientes
circunstancias:
– al trabajar debajo del vehículo,
– al cambiar una rueda.
– cuando se está transportando el vehículo
en camión, tren, ferry, barco, etc.
Antes de realizar cualquier maniobra de
elevación o bajada, para evitar daños en el
vehículo o que alguna persona resulte herida,
compruebe que no hay nada ni nadie que
interfiera en el entorno próximo al vehículo.
Ayudas a la conducción y las maniobras:
recomendaciones
generales
Las ayudas a la conducción y a las
maniobras no pueden, en ningún caso,
sustituir la atención del conductor.
El conductor debe cumplir con el código de
circulación, debe tener el control del vehículo
en todo momento y poder recuperarlo de
nuevo en cualquier momento. El conductor
debe adaptar la velocidad a las condiciones
meteorológicas, de conducción y viales.
Es responsabilidad del conductor permanecer
constantemente atento al estado de la
circulación, evaluar las distancias relativas
y las velocidades respecto a los demás
vehículos y anticipar sus maniobras antes de
indicar y cambiar de carril.
Los sistemas no pueden superar los límites
impuestos por las leyes de la física.
Ayudas a la conducción
Debe sujetar el volante con ambas
manos, utilizar siempre los el retrovisor
interior y los retrovisores exteriores, mantener
siempre el pie cerca de los pedales y
descansar cada dos horas.

80
Conducción
Alfombrillas
El uso de alfombrillas no autorizadas
por CITROËN puede interferir en el
funcionamiento del limitador de velocidad o el
regulador de velocidad.
Para evitar el riesgo de bloqueo de los
pedales:
► asegúrese de que la alfombrilla esté
correctamente fijada,
► Nunca superponga varias alfombrillas.
Unidades de medida
Asegúrese de que las unidades de
velocidad que se muestran en el cuadro de
instrumentos (km/h o mph) son las del país
en el que circula.
De no ser así, cuando detenga
completamente el vehículo, ajuste la
indicación a la unidad de velocidad requerida,
de manera que cumpla con la normativa
local.
En caso de duda, consulte con la red
CITROËN o con un taller cualificado.
Ayudas a las maniobras
Durante toda la maniobra, el conductor
debe comprobar siempre el vehículo y
su interno, en particular utilizando los
retrovisores.
Radar
El funcionamiento del radar y las
funciones relacionadas puede verse
afectado por la acumulación de suciedad
(barro, escarcha, etc.) o en determinadas
condiciones meteorológicas adversas (lluvia
muy intensa, nieve, etc.) si el paragolpes está
dañado.
En caso de pintar o retocar la pintura
del paragolpes delantero, consulte en la
red CITROËN o en un taller cualificado;
algunos tipos de pintura podrían perturbar el
funcionamiento del radar.
Cámara de ayuda a la conducción
Es posible que la cámara y sus
funciones asociadas se vean afectadas si la
superficie del parabrisas frente a la cámara
está sucia, empañada, con escarcha, cubierta
de nieve, dañada o cubierta por una pegatina.
Desempañe el parabrisas con regularidad en
caso de humedad o frío.
También puede afectar el rendimiento de
la detección la mala visibilidad (iluminación
inadecuada de la vía, lluvia intensa, niebla
espesa, nevada) y el deslumbramiento (faros
de un vehículo que se aproxima, sol bajo,
reflejos en una carretera húmeda, al salir de
un túnel, cambio brusco entre sombra y luz).
En caso de sustitución del parabrisas,
póngase en contacto con un concesionario
CITROËN o con un taller cualificado
para recalibrar la cámara, de lo contrario
el funcionamiento de las ayudas a la
conducción asociadas pueden interrumpirse.
Otras cámaras
Las imágenes de la(s) cámara(s) que
aparecen en la pantalla táctil o en el cuadro
de instrumentos se pueden deformar por el
relieve.
Si hay zonas en sombra, o en caso de
luz solar intensa o en condiciones de
luminosidad insuficiente, las imágenes se
pueden ensombrecer y el contraste puede
verse reducido.
Puede parecer que los obstáculos están más
lejos de lo que están en realidad.
Sensores
El funcionamiento de los sensores y
de las funciones asociadas puede verse
perturbado por interferencias de sonido como
las emitidas por vehículos y maquinaria
ruidosos (p. ej., camiones, taladros
neumáticos), por la acumulación de nieve u
hojas muertas sobre la calzada o en el caso
de daños en los parachoques y retrovisores.
Al engranar la marcha atrás, una señal
acústica (pitido largo) indica que los sensores
pueden estar sucios.
Una colisión frontal o trasera del vehículo
puede alterar los ajustes de los sensores,
algo que el sistema no siempre detecta:
es posible que las mediciones de distancia
resulten distorsionadas.
Los sensores no detectan de forma
sistemática los obstáculos que son
demasiado bajos (aceras, topes) o
demasiado delgados (árboles, postes,
cercados de alambre).
Es posible que algunos obstáculos situados
en los ángulos muertos de los sensores no
se detecten o dejen de detectarse durante la
maniobra.
Algunos materiales (tejidos) absorben las
ondas sonoras: es posible que los peatones
no se detecten.
Revisiones
Limpie regularmente los paragolpes y los
retrovisores exteriores y el campo de visión
de las cámaras.
Cuando lave el vehículo con un sistema de
lavado de alta presión, no sitúe el surtidor a
menos de 30 cm del radar, los sensores y las
cámaras.

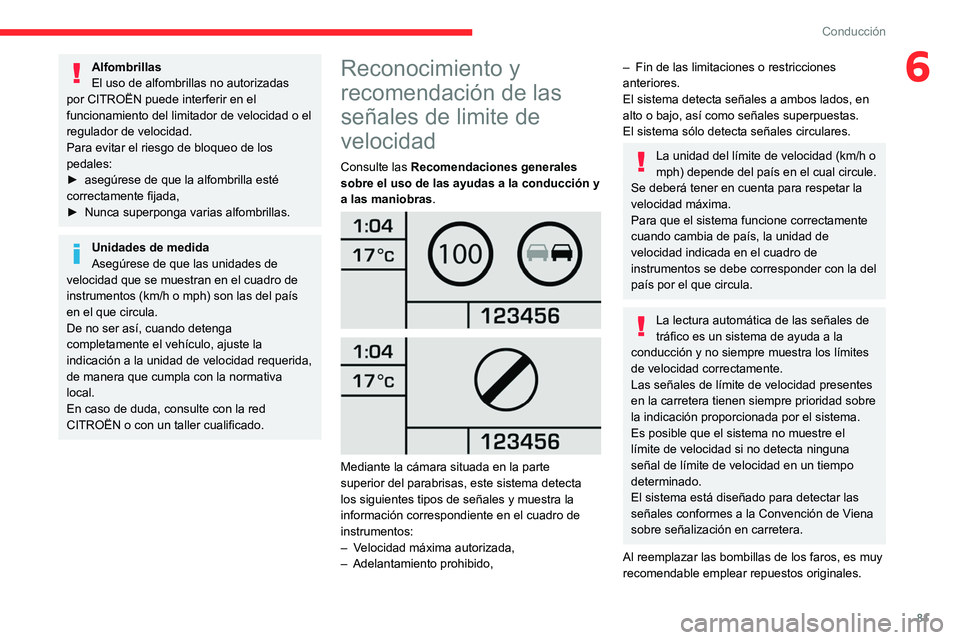

81
Conducción
6Alfombrillas
El uso de alfombrillas no autorizadas
por CITROËN puede interferir en el
funcionamiento del limitador de velocidad o el
regulador de velocidad.
Para evitar el riesgo de bloqueo de los
pedales:
► asegúrese de que la alfombrilla esté
correctamente fijada,
► Nunca superponga varias alfombrillas.
Unidades de medida
Asegúrese de que las unidades de
velocidad que se muestran en el cuadro de
instrumentos (km/h o mph) son las del país
en el que circula.
De no ser así, cuando detenga
completamente el vehículo, ajuste la
indicación a la unidad de velocidad requerida,
de manera que cumpla con la normativa
local.
En caso de duda, consulte con la red
CITROËN o con un taller cualificado.
Reconocimiento y
recomendación de las
señales de limite de
velocidad
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.




Mediante la cámara situada en la parte
superior del parabrisas, este sistema detecta
los siguientes tipos de señales y muestra la
información correspondiente en el cuadro de
instrumentos:
– Velocidad máxima autorizada,
– Adelantamiento prohibido,
– Fin de las limitaciones o restricciones
anteriores.
El sistema detecta señales a ambos lados, en
alto o bajo, así como señales superpuestas.
El sistema sólo detecta señales circulares.
La unidad del límite de velocidad (km/h o
mph) depende del país en el cual circule.
Se deberá tener en cuenta para respetar la
velocidad máxima.
Para que el sistema funcione correctamente
cuando cambia de país, la unidad de
velocidad indicada en el cuadro de
instrumentos se debe corresponder con la del
país por el que circula.
La lectura automática de las señales de
tráfico es un sistema de ayuda a la
conducción y no siempre muestra los límites
de velocidad correctamente.
Las señales de límite de velocidad presentes
en la carretera tienen siempre prioridad sobre
la indicación proporcionada por el sistema.
Es posible que el sistema no muestre el
límite de velocidad si no detecta ninguna
señal de límite de velocidad en un tiempo
determinado.
El sistema está diseñado para detectar las
señales conformes a la Convención de Viena
sobre señalización en carretera.
Al reemplazar las bombillas de los faros, es muy
recomendable emplear repuestos originales.

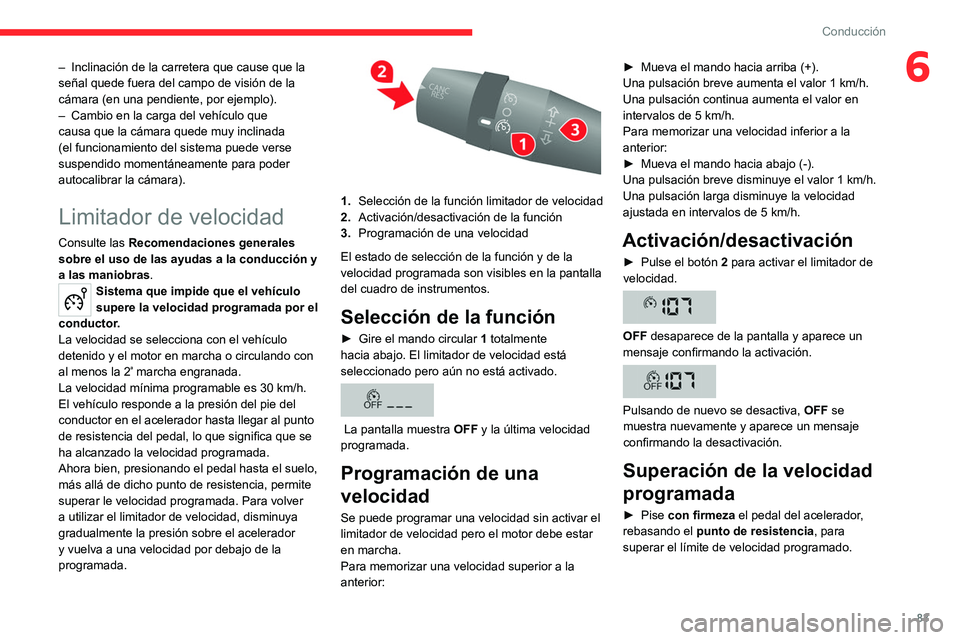

82
Conducción
– Inclinación de la carretera que cause que la
señal quede fuera del campo de visión de la
cámara (en una pendiente, por ejemplo).
– Cambio en la carga del vehículo que
causa que la cámara quede muy inclinada
(el funcionamiento del sistema puede verse
suspendido momentáneamente para poder
autocalibrar la cámara).
Limitador de velocidad
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Sistema que impide que el vehículo
supere la velocidad programada por el
conductor.
La velocidad se selecciona con el vehículo
detenido y el motor en marcha o circulando con
al menos la 2
ª marcha engranada.
La velocidad mínima programable es 30 km/h.
El vehículo responde a la presión del pie del
conductor en el acelerador hasta llegar al punto
de resistencia del pedal, lo que significa que se
ha alcanzado la velocidad programada.
Ahora bien, presionando el pedal hasta el suelo,
más allá de dicho punto de resistencia, permite
superar le velocidad programada. Para volver
a utilizar el limitador de velocidad, disminuya
gradualmente la presión sobre el acelerador
y vuelva a una velocidad por debajo de la
programada.

2WUDVERPELOO\
DVSXHGHQUHGX\
FLUHOUHQGLP\
LHQWR
GHOVLVWHPD
Principios

Mediante la cámara situada en la parte superior
del parabrisas, este sistema detecta y lee las
indicaciones de límite de velocidad, prohibición
de adelantar y señales de fin de aplicación de
dichas señales.
La cámara lee la señal y la muestra en el cuadro
de instrumentos al pasarla (cuando el vehículo
está a su altura).
Indicación en la pantalla
táctil y después en el
cuadro de instrumentos
Las señales de tráfico se muestran en las dos
fases siguientes:
– Todos los nuevos paneles de carretera
reconocidos se muestran en la pantalla táctil
en forma de ventana emergente durante 40
segundos. –
A continuación, estas señales de tráfico se
muestran en el cuadro de instrumentos.
El sistema puede mostrar dos señales de tráfico
(límite de velocidad y prohibición de adelantar/fin
de prohibición de adelantar) al mismo tiempo en
las dos zonas específicas para ello del cuadro
de instrumentos.
Si se detecta una señal de tráfico adicional,
como por ejemplo una de límite de velocidad
reducido en caso de calzada mojada, esta se
muestra en una ventaja vacía bajo la señal
correspondiente.
Las señales de tráfico adicionales se filtran
como se indican a continuación:
– Las señales relativas a nieve o a hielo se
muestran solo si la temperatura exterior es
inferior a 3 °C.
– Las señales relativas a nieve, lluvia o niebla
se muestran solo si los limpiaparabrisas están
activados y la temperatura exterior es inferior a
3 °C.
– Las señales relativas a vehículos pesados
solo se muestran si afectan a vehículos que
pesan menos de 4 toneladas.
– Las señales relativas a vehículos agrícolas no
se muestran.
La señal y la prohibición de adelantar
desaparecen cuando llevan 40 segundos en el
cuadro de instrumentos.
Activación/desactivación
Esta función se puede establecer
mediante el botón MODE: en el menú
“Señales de tráfico”, seleccione “ON” u “OFF”.
Para obtener más información sobre la
Configuración del vehículo (MODE) ,
consulte el apartado correspondiente.
Límites de funcionamiento
El sistema no tiene en cuenta las reducciones
de los límites de velocidad, especialmente las
impuestos en los siguientes casos:
– Condiciones climáticas adversas (lluvia,
nieve).
– Polución atmosférica.
– Remolque.
– Conducción con una rueda de repuesto
compacta o con cadenas para nieve.
– Conducción con un kit de suspensión no
original.
– Neumático reparado con un kit de reparación
provisional de neumáticos.
– Conductores noveles.
Es posible que el sistema no indique el límite de
velocidad si no detecta ninguna señal de límite
de velocidad en un tiempo determinado y en las
siguientes situaciones:
– Señales de tráfico tapadas, no normativas,
dañadas o deformadas.
– Mapas obsoletos o incorrectos.

83
Conducción
6– Inclinación de la carretera que cause que la
señal quede fuera del campo de visión de la
cámara (en una pendiente, por ejemplo).
– Cambio en la carga del vehículo que
causa que la cámara quede muy inclinada
(el funcionamiento del sistema puede verse
suspendido momentáneamente para poder
autocalibrar la cámara).
Limitador de velocidad
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción y
a las maniobras.
Sistema que impide que el vehículo
supere la velocidad programada por el
conductor.
La velocidad se selecciona con el vehículo
detenido y el motor en marcha o circulando con
al menos la 2
ª marcha engranada.
La velocidad mínima programable es 30 km/h.
El vehículo responde a la presión del pie del
conductor en el acelerador hasta llegar al punto
de resistencia del pedal, lo que significa que se
ha alcanzado la velocidad programada.
Ahora bien, presionando el pedal hasta el suelo,
más allá de dicho punto de resistencia, permite
superar le velocidad programada. Para volver
a utilizar el limitador de velocidad, disminuya
gradualmente la presión sobre el acelerador
y vuelva a una velocidad por debajo de la
programada.


1. Selección de la función limitador de velocidad
2. Activación/desactivación de la función
3. Programación de una velocidad
El estado de selección de la función y de la
velocidad programada son visibles en la pantalla
del cuadro de instrumentos.
Selección de la función
► Gire el mando circular 1 totalmente
hacia abajo. El limitador de velocidad está
seleccionado pero aún no está activado.


La pantalla muestra OFF y la última velocidad
programada.
Programación de una
velocidad
Se puede programar una velocidad sin activar el
limitador de velocidad pero el motor debe estar
en marcha.
Para memorizar una velocidad superior a la
anterior: ►
Mueva el mando hacia arriba (+).
Una pulsación breve aumenta el valor 1 km/h.
Una pulsación continua aumenta el valor en
intervalos de 5 km/h.
Para memorizar una velocidad inferior a la
anterior:
► Mueva el mando hacia abajo (-).
Una pulsación breve disminuye el valor 1 km/h.
Una pulsación larga disminuye la velocidad
ajustada en intervalos de 5 km/h.
Activación/desactivación
► Pulse el botón 2 para activar el limitador de
velocidad.


OFF desaparece de la pantalla y aparece un
mensaje confirmando la activación.


Pulsando de nuevo se desactiva, OFF se
muestra nuevamente y aparece un mensaje
confirmando la desactivación.
Superación de la velocidad
programada
► Pise con firmeza el pedal del acelerador,
rebasando el punto de resistencia, para
superar el límite de velocidad programado.

84
Conducción
Para devolver a la velocidad programada,
suelte el acelerador (cuando se alcanza
de nuevo esta velocidad, la velocidad
visualizada deja de parpadear).
Límites de funcionamiento
Nunca utilice el sistema en estos casos:
– En áreas urbanas con riesgo de que
crucen peatones.
– Con tráfico denso.
– En carreteras sinuosas o pendientes.
– En carreteras resbaladizas o inundadas.
– Con condiciones meteorológicas adversas.
– En un circuito de velocidad.
– Sobre un dinamómetro.
– Llevando cadenas para nieve, fundas
antideslizantes o neumáticos tachonados.
Regulador de velocidad
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción
y la maniobra y el Regulador de velocidad -
Recomendaciones particulares .
Sistema que mantiene automáticamente
el vehículo a la velocidad programada por
el conductor, sin accionar el pedal del
acelerador.
Para programarlo o activarlo, la velocidad del
vehículo debe ser superior a 30 km/h y estar
engranada al menos la 2
ª marcha.

El limitador de velocidad se desactiva
momentáneamente y la velocidad programada
parpadea.
Para volver a la función de limitador de
velocidad, reduzca la velocidad por debajo de la
programada.
En pendiente descendente pronunciada
o en caso de fuerte aceleración, el
limitador de velocidad no podrá impedir que
el vehículo supere la velocidad programada.
Desactivación de la función
► Coloque el mando circular en la posición
central O o quite el contacto para apagar el
sistema.
La última velocidad programada se queda
memorizada.
Fallo de funcionamiento

Se borra la velocidad programada y se
reemplaza con guiones.
Acuda a un concesionario autorizado CITROËN
o taller cualificado para proceder a la verificación
del sistema.

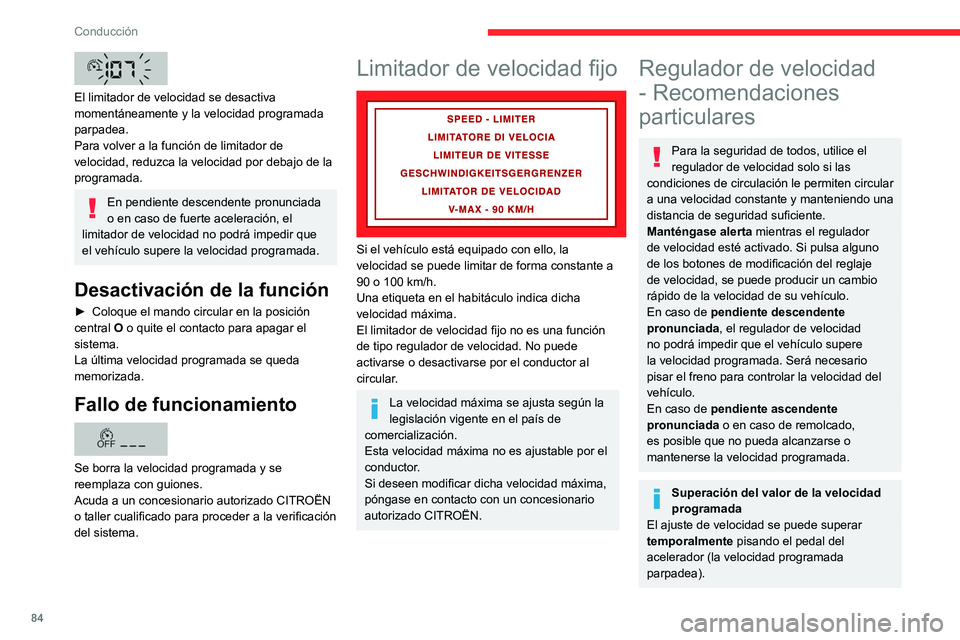

Limitador de velocidad fijo

Si el vehículo está equipado con ello, la
velocidad se puede limitar de forma constante a
90 o 100 km/h.
Una etiqueta en el habitáculo indica dicha
velocidad máxima.
El limitador de velocidad fijo no es una función
de tipo regulador de velocidad. No puede
activarse o desactivarse por el conductor al
circular.
La velocidad máxima se ajusta según la
legislación vigente en el país de
comercialización.
Esta velocidad máxima no es ajustable por el
conductor.
Si deseen modificar dicha velocidad máxima,
póngase en contacto con un concesionario
autorizado CITROËN.
Regulador de velocidad
- Recomendaciones
particulares
Para la seguridad de todos, utilice el
regulador de velocidad solo si las
condiciones de circulación le permiten circular
a una velocidad constante y manteniendo una
distancia de seguridad suficiente.
Manténgase alerta mientras el regulador
de velocidad esté activado. Si pulsa alguno
de los botones de modificación del reglaje
de velocidad, se puede producir un cambio
rápido de la velocidad de su vehículo.
En caso de pendiente descendente
pronunciada , el regulador de velocidad
no podrá impedir que el vehículo supere
la velocidad programada. Será necesario
pisar el freno para controlar la velocidad del
vehículo.
En caso de pendiente ascendente
pronunciada o en caso de remolcado,
es posible que no pueda alcanzarse o
mantenerse la velocidad programada.
Superación del valor de la velocidad
programada
El ajuste de velocidad se puede superar
temporalmente pisando el pedal del
acelerador (la velocidad programada
parpadea).

85
Conducción
6Para devolver a la velocidad programada,
suelte el acelerador (cuando se alcanza
de nuevo esta velocidad, la velocidad
visualizada deja de parpadear).
Límites de funcionamiento
Nunca utilice el sistema en estos casos:
– En áreas urbanas con riesgo de que
crucen peatones.
– Con tráfico denso.
– En carreteras sinuosas o pendientes.
– En carreteras resbaladizas o inundadas.
– Con condiciones meteorológicas adversas.
– En un circuito de velocidad.
– Sobre un dinamómetro.
– Llevando cadenas para nieve, fundas
antideslizantes o neumáticos tachonados.
Regulador de velocidad
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción
y la maniobra y el Regulador de velocidad -
Recomendaciones particulares .
Sistema que mantiene automáticamente
el vehículo a la velocidad programada por
el conductor, sin accionar el pedal del
acelerador.
Para programarlo o activarlo, la velocidad del
vehículo debe ser superior a 30 km/h y estar
engranada al menos la 2
ª marcha.

1. Selección de la función regulador de
velocidad
2. Activación/desactivación de la función
3. Programación de una velocidad
Esta función de regulador de velocidad se
muestra mediante un testigo situado en el
cuentarrevoluciones y un mensaje en la pantalla
del cuadro de instrumentos.
Función seleccionada (verde)/
desactivada (gris)
Selección de la función
► Gire el mando circular 1 completamente
hacia arriba. La función regulador de velocidad
está seleccionada pero aún no está activada y
no hay ninguna velocidad programada.
El testigo se enciende en el cuadro de
instrumentos.
Primera activación/
programación de una
velocidad
► Alcance la velocidad deseada pisando el
pedal del acelerador.
► Mueva el mando hacia arriba (+) o hacia
abajo (-) para memorizarla. Aparecerá
un mensaje en la pantalla del cuadro de
instrumentos confirmando la activación.
La velocidad memorizada se muestra en la
pantalla del cuadro de instrumentos.
El vehículo mantendrá la velocidad establecida.
Desactivación (off)
► Pulse el botón 2.
o bien
► Pise el pedal del freno o del embrague.
Aparecerá un mensaje en la pantalla del cuadro
de instrumentos confirmando la desactivación.
Reactivación
► Después de la desactivación del regulador
de velocidad, pulse el botón 2. Aparecerá
un mensaje en la pantalla del cuadro de
instrumentos confirmando la reactivación.
El vehículo recupera la última velocidad
programada.
También puede repetir el procedimiento de la
"primera activación".

86
Conducción
La velocidad memorizada se muestra en la
pantalla del cuadro de instrumentos.

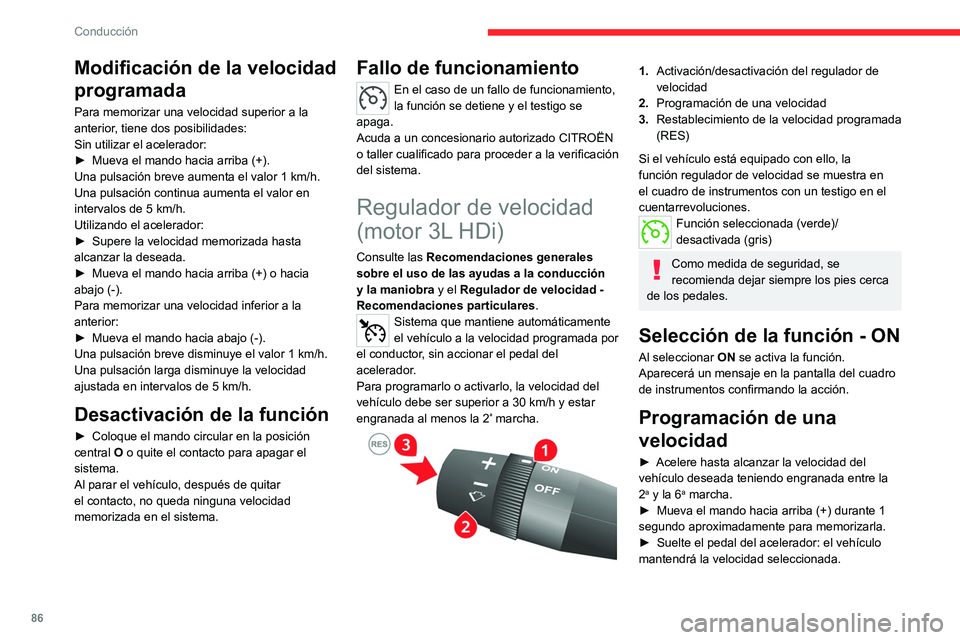

Cambio de la velocidad
programada durante la
utilización del regulador de
velocidad
► Aumente gradualmente la velocidad con
pulsaciones cortas o de forma continuada
manteniendo pulsado el mando hacia arriba
(signo +).
o bien
► Disminuya la velocidad de forma continuada
manteniendo pulsado el mando hacia abajo
(signo -).
Apagado/desactivación de la función
► Pise el pedal del freno o del embrague, o
bien el mando circular hasta la posición OFF; el
testigo se apaga.
Cuando el control de estabilidad dinámico
está activado, el regulador de velocidad está
temporalmente desactivado.
Restablecimiento - RES
Para restablecer la velocidad del vehículo
programada (por ejemplo, tras pisar el pedal del
freno o del embrague):
► Retome gradualmente la velocidad elegida y
pulse el botón 3.
Modificación de la velocidad
programada
Para memorizar una velocidad superior a la
anterior, tiene dos posibilidades:
Sin utilizar el acelerador:
► Mueva el mando hacia arriba (+).
Una pulsación breve aumenta el valor 1 km/h.
Una pulsación continua aumenta el valor en
intervalos de 5 km/h.
Utilizando el acelerador:
► Supere la velocidad memorizada hasta
alcanzar la deseada.
► Mueva el mando hacia arriba (+) o hacia
abajo (-).
Para memorizar una velocidad inferior a la
anterior:
► Mueva el mando hacia abajo (-).
Una pulsación breve disminuye el valor 1 km/h.
Una pulsación larga disminuye la velocidad
ajustada en intervalos de 5 km/h.
Desactivación de la función
► Coloque el mando circular en la posición
central O o quite el contacto para apagar el
sistema.
Al parar el vehículo, después de quitar
el contacto, no queda ninguna velocidad
memorizada en el sistema.
Fallo de funcionamiento
En el caso de un fallo de funcionamiento,
la función se detiene y el testigo se
apaga.
Acuda a un concesionario autorizado CITROËN
o taller cualificado para proceder a la verificación
del sistema.
Regulador de velocidad
(motor 3L HDi)
Consulte las Recomendaciones generales
sobre el uso de las ayudas a la conducción
y la maniobra y el Regulador de velocidad -
Recomendaciones particulares .
Sistema que mantiene automáticamente
el vehículo a la velocidad programada por
el conductor, sin accionar el pedal del
acelerador.
Para programarlo o activarlo, la velocidad del
vehículo debe ser superior a 30 km/h y estar
engranada al menos la 2
ª marcha.

1. Activación/desactivación del regulador de
velocidad
2. Programación de una velocidad
3. Restablecimiento de la velocidad programada
(RES)
Si el vehículo está equipado con ello, la
función regulador de velocidad se muestra en
el cuadro de instrumentos con un testigo en el
cuentarrevoluciones.
Función seleccionada (verde)/
desactivada (gris)
Como medida de seguridad, se
recomienda dejar siempre los pies cerca
de los pedales.
Selección de la función - ON
Al seleccionar ON se activa la función.
Aparecerá un mensaje en la pantalla del cuadro
de instrumentos confirmando la acción.
Programación de una
velocidad
► Acelere hasta alcanzar la velocidad del
vehículo deseada teniendo engranada entre la
2
a y la 6a marcha.
► Mueva el mando hacia arriba (+) durante 1
segundo aproximadamente para memorizarla.
► Suelte el pedal del acelerador: el vehículo
mantendrá la velocidad seleccionada.
