2020 Abarth 124 Spider Návod k použití a údržbě (in Czech)

ZPĚTNÉ ZRCÁTKO
40)
Nastavení zpětného zrcátka
Před jízdou nastavte zpětné zrcátko
obr. 14 do středu výhledu zadním
oknem.
Snížení odlesku od světlometů
Zrcátko s denní / noční páčkou
nastavte do polohy pro jízdu za dne.
Páčku 1 obr. 15 zatlačte do polohy pro
jízdu za dne (poloha A).
Pro snížení odlesků od světlometů
vozidel jedoucích za vámi zatlačte
páčku zpět (poloha B).
ELEKTRICKÁ ZRCÁTKA
Zapalování musí být v poloze ACC či
ON.
Pro seřízení postupujte takto:
otočením spínače zrcátka doleva 1
obr. 16 (L = left) či doprava 2 (R = right)
zvolte levé nebo pravé postranní
zrcátko;
stiskněte spínač zrcátka příslušným
směrem.
Po nastavení zrcátka zablokujte ovladač
otočením spínače do prostřední polohy
0, aby se znemožnil nevyžádaný pohyb
zrcátka.
SKLOPNÁ ZRCÁTKA
39)
Sklopte rukou zpětné zrcátko dozadu
obr. 17 na líc s vozidlem.
1404060102-ADJ-001AB
1504060102-MAN-002AB1604060101-L73-073AB
1704060101-12R-001AB
23

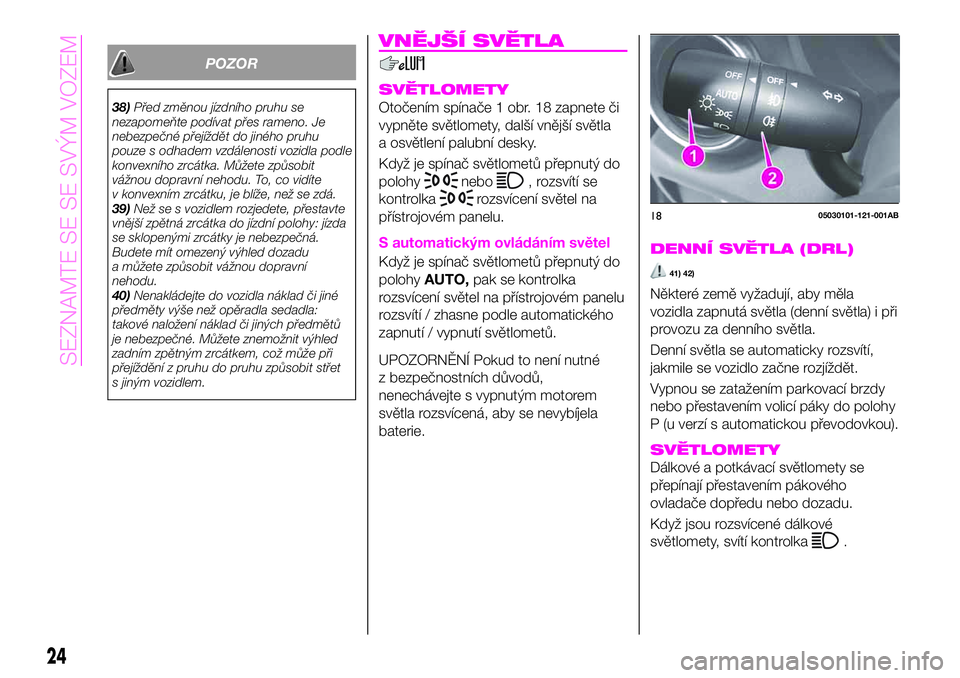

POZOR
38)Před změnou jízdního pruhu se
nezapomeňte podívat přes rameno. Je
nebezpečné přejíždět do jiného pruhu
pouze s odhadem vzdálenosti vozidla podle
konvexního zrcátka. Můžete způsobit
vážnou dopravní nehodu. To, co vidíte
v konvexním zrcátku, je blíže, než se zdá.
39)Než se s vozidlem rozjedete, přestavte
vnější zpětná zrcátka do jízdní polohy: jízda
se sklopenými zrcátky je nebezpečná.
Budete mít omezený výhled dozadu
a můžete způsobit vážnou dopravní
nehodu.
40)Nenakládejte do vozidla náklad či jiné
předměty výše než opěradla sedadla:
takové naložení náklad či jiných předmětů
je nebezpečné. Můžete znemožnit výhled
zadním zpětným zrcátkem, což může při
přejíždění z pruhu do pruhu způsobit střet
s jiným vozidlem.
VNĚJŠÍ SVĚTLA
SVĚTLOMETY
Otočením spínače 1 obr. 18 zapnete či
vypněte světlomety, další vnější světla
a osvětlení palubní desky.
Když je spínač světlometů přepnutý do
polohy
nebo, rozsvítí se
kontrolka
rozsvícení světel na
přístrojovém panelu.
S automatickým ovládáním světel
Když je spínač světlometů přepnutý do
polohyAUTO,pak se kontrolka
rozsvícení světel na přístrojovém panelu
rozsvítí / zhasne podle automatického
zapnutí / vypnutí světlometů.
UPOZORNĚNÍ Pokud to není nutné
z bezpečnostních důvodů,
nenechávejte s vypnutým motorem
světla rozsvícená, aby se nevybíjela
baterie.
DENNÍ SVĚTLA (DRL)
41) 42)
Některé země vyžadují, aby měla
vozidla zapnutá světla (denní světla) i při
provozu za denního světla.
Denní světla se automaticky rozsvítí,
jakmile se vozidlo začne rozjíždět.
Vypnou se zatažením parkovací brzdy
nebo přestavením volicí páky do polohy
P (u verzí s automatickou převodovkou).
SVĚTLOMETY
Dálkové a potkávací světlomety se
přepínají přestavením pákového
ovladače dopředu nebo dozadu.
Když jsou rozsvícené dálkové
světlomety, svítí kontrolka
.
1805030101-121-001AB
24
SEZNAMTE SE SE SVÝM VOZEM

SVĚTELNÁ VÝSTRAHA
Funkci lze používat, je-li sepnuté
zapalování.
Pro světelnou výstrahu světlomety
zatlačte pákový ovladač k sobě na
doraz (spínač světlometů nemusí být
sepnutý).
Současně se rozsvítí kontrolka
na
přístrojovém panelu.
Uvolněním se pákový ovladač vrátí do
normální polohy.
AUTOMATICKÉ
ROZSVÍCENÍ SVĚTEL
(je-li součástí výbavy)
Osvitový senzor
Jestliže je spínač světlometů v poloze
AUTOa zapalování je přepnuté na ON,
snímá osvitový senzor okolní osvit či
šero a automaticky pod nich rozsvítí či
zhasne světlomety, ostatní vnější světla
a osvětlení palubní desky.
UPOZORNĚNÍ Osvitový senzor pracuje
rovněž jako dešťový senzor pro
automatické ovládání stěračů. Je-li
páčka stěračů v poloze AUTO a je
aktivováno zapalování, udržujte ruce
a škrabky mimo čelní sklo, protože by
při automatickém zapnutí stěračů
mohlo dojít k přiskřípnutí prstů nebo
poškození stěračů či jejich lišt. Pokud
se chystáte čistit čelní sklo, zkontrolujte,
zda jsou stěrače vypnuté (hlavně přiodstraňování sněhu a ledu). To planí
zejména v případě, kdy je motor
v chodu.
SVĚTLOMETY S FUNKCÍ
COMING HOME
Světlomety s funkcí Coming home
umožňuje rozsvítit potkávací světlomety
zatažením za příslušnou páku.
Aktivace systému
Zatažením páky se zapalováním na
ACC či OFF se rozsvítí potkávací
světlomety.
Potkávací světlomety pak zhasnou po
uplynutí určité doby od zavření dveří.
Dobu, po kterou budou světlomety svítit
od zavření všech dveří, lze nastavit.
Světla zhasnou samy, jestliže do tří
minut od zatažení páky neprovede
žádnou akci.
Svítící světlomety lze zhasnout opětným
zatažením za páku.
PŘEDNÍ SVĚTLOMETY DO
MLHY
(je-li součástí výbavy)
Přední světlomety do mlhy lze používat,
je-li sepnuté zapalování na ON.
Přední světlomety do mlhy lze zapnout
tímto spínačem. Přední světlomety do
mlhy zlepší výhled za noci a v mlze.
Zapnutí
Než zapnete světlomety do mlhy,
přepněte spínač dálkových světlometů
na polohu 1 obr. 19 na
či.
Přetočte spínač světlometů do mlhy na
polohu 2
na(spínač se
automaticky přepne zpět na polohu
).
Rozsvícením světlometů do mlhy se
rozsvítí varovná kontrolka
na
přístrojovém panelu.
Vypnutí
Světlomety do mlhy lze zhasnout
některým z následujících způsobů:
přepněte spínač 2 světlometů do
mlhy na polohu OFF;
přetočte spínač dálkových
světlometů 1 na polohu OFF;
Přepněte zapalování na jinou polohu
než ON.
1905030101-121-001AB
25

S automatickým ovládáním světel
Je-li spínač světlometů do mlhy
2 v poloze
nebo spínač světlometů
v poloze AUTO, budou světlomety do
mlhy svítit spolu s předními světlomety,
vnějšími světly a přístrojovou deskou.
Je-li spínač světlometů do mlhy
v poloze
, když jsou zapnuté přední
světlomety nebo přední světlomety do
mlhy (spínač světlometů do mlhy se
vrátí do polohy
automaticky),
rozsvítí se zadní svítilna do mlhy a na
přístrojové desce se rozsvítí kontrolka
této zadní svítilny.
ZADNÍ SVÍTILNY DO
MLHY
Zadní svítilny do mlhy lze používat, je-li
sepnuté zapalování na ON.
Zadní svítilny do mlhy umožňují
ostatním řidičům vás vidět. Když jsou
světla rozsvícená, svítí varovná
kontrolka na přístrojovém panelu.
Verze s předními světlomety do
mlhy
Zapnutí
Před rozsvícením zadních mlhových
svítilen je nutno přepnout spínač
světlometů 1 do polohy
či.
Pro rozsvícení zadní mlhové svítilny
přepněte spínač této svítilny 2 do
polohy
(spínač se automaticky vrátí
do polohy
).Rozsvícením zadních mlhových svítilen
se rozsvítí varovná kontrolka
na
přístrojovém panelu.
Vypnutí
Pro vypnutí zadní svítilny do mlhy
proveďte následující:
Přetočte spínač mlhové svítilny
2 znovu do polohy
(spínač se
automaticky vrátí na polohu
).
Přetočte spínač čelních světlometů
1 na polohu OFF.
Přepněte zapalování na jinou polohu
než ON.
Zhasnutím zadní mlhové svítilny zhasne
i varovná kontrolka
na přístrojovém
panelu.
POZNÁMKA
Rozsvícením zadního mlhového
světla se rozsvítí i přední světlomety do
mlhy.
Přepnutím spínače mlhové svítilny
2 do polohy
(spínač se vrátí
automaticky na polohu
) se rozsvítí i
stavová kontrolka předních světlometů
do mlhy na přístrojovém panelu.
S automatickým ovládáním světel
Jestliže je spínač světlometů v poloze
AUTO, svítí světlomety, vnější světla
a přístrojová deska, rozsvítíte zadní
svítilnu do mlhy sepnutím jejího spínače.
Verze bez předních světlometů do
mlhy
Zadní svítilny do mlhy se dají rozsvítit
jen s rozsvícenými světlomety.
Zapnutí
Pro rozsvícení zadní mlhové svítilny
přepněte spínač této svítilny 2 do
polohy
(spínač světel do mlhy se
automaticky vrátí do původní polohy).
Rozsvícením zadních mlhových svítilen
se rozsvítí varovná kontrolka na
přístrojovém panelu.
Vypnutí
Pro vypnutí zadní svítilny do mlhy
proveďte následující:
Přetočte spínač mlhové svítilny
2 znovu do polohy
(spínač se
automaticky vrátí na polohu
).
Přepněte spínač 2 světlometů do
mlhy do polohy OFF.
Přetočte spínač čelních světlometů
1 do polohy OFF.
Zhasnutím zadní mlhové svítilny zhasne
i varovná kontrolka na přístrojové
desce.
SMĚROVÁ SVĚTLA
Pro používání znamení směru jízdy
a změny jízdního pruhu musí být
sepnuté zapalování.
Směroví světla.
Přestavte příslušný pákový ovladač dolů
(pro levé směrové světlo) či na nahoru
26
SEZNAMTE SE SE SVÝM VOZEM

(pro pravé směrové světlo) na doraz.
Znamení se samo vypne, jakmile
změníte směr.
Jestliže ale zůstane kontrolka blikat i po
změně směru, přestavte pákový
ovladač manuálně do výchozí polohy.
Na přístrojovém panelu blikají (zelené)
kontrolky znamení směru jízdy
podle toho, jaké znamení bylo
zadáno.
Pozn. Jestliže kontrolka svítí bez blikání
nebo bliká nestandardně, může to
znamenat spálenou žárovku směrového
světla.
ASISTENT PŘI ZMĚNĚ
JÍZDNÍHO PRUHU
Přestavte pákový ovladač na polovinu
dráhy ve směru změny jízdního pruhu
(dokud bliká kontrolka) a podržte ho
v této poloze. Uvolněním se pákový
ovladač vrátí do polohy vypnutí.
Trojí zabliknutí směrových světel
Po uvolnění pákového ovladače
směrových světel, směrové světlo třikrát
zabliká.
To lze zrušit přestavením pákového
ovladače v opačném směru.
Systém adaptivních
světlometů (AFS)
(je-li součástí výbavy)
Systém adaptivních světlometů (AFS)
automaticky nastavuje paprsek čelních
světlometů doleva nebo doprava podle
otáčení volantu ihned po zapnutí
čelních světlometů.
Závady v systému či jeho fungování
jsou signalizovány kontrolkami
a zvukovými výstrahami. Postupujte
podle “Kontrolky na přístrojovém
panelu” v kapitole “Seznámení
s přístrojovým panelem”.
POZNÁMKA
Světlomety neoslní řidiče přijíždějící
v opačném směru bez ohledu na to, na
jaké straně vozovky jedete se svým
vozidlem (jízda vpravo nebo vlevo).
Proto není nutné seřizovat optickou osu
světlometů při přepnutí na dočasné
řízení po opačné straně silnice (jízda
vpravo nebo vlevo).
Funkci systému adaptivních
světlometů lze aktivovat/deaktivovat
v rámci individualizačních funkcí.
Postupujte podle odstavce
“Individualizační funkce” v kapitole
“Seznámení s přístrojovým panelem”.
SYSTÉM LEAVING HOME
LIGHT
Systém Leaving Home Light rozsvítí
světla vozidla stiskem odemykacího
tlačítka dříve, než dojdete k vozidlu.
Zapnutí
Jestliže zapalování a spínač světlometů
jsou v níže uvedeném stavu, světlomety
se rozsvítí stiskem odemykacího tlačítka
na dálkovém ovladači a vozidlo přijme
signál od ovladače.
Světlomety zhasnou po uplynutí
určitého časového intervalu
(30 sekund).
Zapalování: vypnuto.
Spínač světlometů: v poloze
či
.
Pozn. Aktivaci systému Leaving Home
Light lze vypnout či zapnout.
Pozn. Jakmile stisknete tlačítko
dálkového ovladače
a vozidlo od
něho přijme signál, světlomety se
vypnou.
Pozn. Jestliže se spínač světlometů
nachází v jiné poloze než
nebo
, světlomety se vypnou.
27

POZOR
41)Denní světla představují alternativu
k potkávacím světlometům při jezdění
v zemích, kde platí povinnost svítit za dne;
svítit denními světly je povoleno i v zemích,
kde to není povinné.
42)Denní světla ale nemohou nahradit
potkávací světlomety při jízdě za tmy nebo
tunely. Používání denních světel je
upraveno Pravidly silničního provozu
platných v zemi, kde s vozidlem jezdíte.
Dodržujte předpisy.
STĚRAČE /
OSTŘIKOVAČE
ČELNÍHO SKLA
43) 44) 45)
8) 9) 10) 11)
Pro používání stěračů musí být sepnuté
zapalování na ON.
Pozn. POZN.: Jestliže bude stěrače
čelního skla používat při nízké venkovní
teplotě nebo za sněžení, mohly by se
zadrhnout, pokud by na sklo napadal
sníh. Pokud se stěrače čelního skla
zastaví, protože na čelní sklo napadala
silná vrstva sněhu, zastavte vozidlo na
bezpečném místě a odstraňte sníh.
Stěrače čelního skla budou stírat,
pokud jsou přepnuty na jinou polohu
než OFF. Pokud jsou stěrače čelního
skla přepnuty na jinou polohu než OFF,
obraťte se co nejdříve na autorizovaný
servis Fiat.
STĚRAČE ČELNÍHO SKLA
Stěrače 1 obr. 20 zapnete zatlačením
pákového ovladače nahoru nebo dolů.
Stěrače s cyklovaným stíraním
Polohy spínače:
neboMIST(mlha): stírání
zatlačením pákového ovladače nahoru;
OFF: stop;
---neboINT: cyklované stírání;
—neboLO: pomalé stírání;
=neboHI: rychlé stírání.
Stěrače s cyklovaným stíraním
proměnlivou rychlostí
Nastavte pákový ovladač na cyklovací
polohu a otáčením objímky 1 nastavte
interval cyklování.
S automatickým ovládáním stěračů
Polohy spínače:
neboMIST(mlha): stírání
zatlačením pákového ovladače nahoru;
OFF: stop;
AUTO: automatické ovládání stírání;
—neboLO: pomalé stírání;
=neboHI: rychlé stírání.
2005030101-122-001AB
28
SEZNAMTE SE SE SVÝM VOZEM

Automatické ovládání stěračů
Jestliže je pákový ovladač stěračů na
polozeAUTO, snímá dešťový senzor
množství deště dopadajícího na čelní
sklo a podle toho automaticky zapíná či
vypíná stěrače (vypnuto/cyklovaní/
pomalu/rychle).
Nastavení citlivosti dešťového
senzoru
Citlivost dešťového senzoru lze upravit
otočením spínače na pákovém ovladači
stěračů.
Ze středové polohy (normální) otočte
spínač 1 obr. 20 dolů pro zvýšení
citlivosti (+) (rychlejší reakce) či ho
otočte nahoru pro její snížení (-)
(pomalejší reakce).
Pokud se páčka stěračů nachází
v polozeAUTOa je zapnuto
zapalování, stěrače se mohou
v následujících případech pohybovat
automaticky:
pokud je čelní sklo nad dešťovým
senzorem otřeno tkaninou nebo se jej
dotknete;
v případě nárazu na čelní sklo rukou
či jiným objektem zevnitř nebo zvnějšku
vozidla.
Přepnutím pákového ovladače
automatického stírání zOFFna polohu
AUTOza jízdy stěrače jednou setřou
čelní sklo a pak ho budou stírat podle
intenzity deště.Automatické ovládání stěračů by
nemuselo pracovat, jestliže teplota
dešťového senzoru klesne pod asi -10
°C nebo se zvýší nad asi 85 °C.
Jestliže je na čelním skle nastříkaný
odpuzovač vody, nemusí dešťový
senzor detekovat správně množství
deště dopadající na čelní sklo
a automatické ovládání stěrače nemusí
pracovat řádně.
Stěrače mohou začít stírat automaticky,
jestliže se na čelní sklo nad dešťový
senzor dostane špína či cizí hmoty (jako
je led či hmota obsahující slanou vodu)
nebo při pokrytí čelního skla námrazou.
Nicméně jestliže se nepodaří odstranit
tuto námrazu, špínu či jiné hmoty
stěrači, automatické ovládání stěračů
vypne stírání. V takovém případě
přestavte pákový ovladač na stírání
nízkou či vysokou rychlostí nebo
odstraňte manuálně námrazu, špínu či
jiné hmoty, aby mohlo automatické
ovládání stěračů znovu fungovat.
Jestliže ponecháte pákový přepínač
automatického stírání v polozeAUTO,
stěrače mohou začít automaticky stírat i
účinkem silných světelných zdrojů,
elektromagnetických vln nebo
infračerveného světla, protože dešťový
senzor tvoří optický snímač.
Při jízdě s vozidlem za deštivého počasíse doporučuje přepnout pákový
přepínač automatického stírání na
polohuOFF.
Ovládací funkce automatického stírání
lze vypnout.
OSTŘIKOVAČ ČELNÍHO
SKLA
Pro ostřikování ostřikovací kapalinou
zatáhněte pákový ovladač k sobě
a podržte ho.
Pozn. Jestliže zapnete ostřikovač
čelního skla, když stěrače čelního skla
nestírají, provedou stěrače
několik kmitů.
Jestliže ostřikovač neostřikuje,
zkontrolujte, je-li v ostřikovači
ostřikovací kapalina. Jestliže je kapalina
na normální výšce, kontaktujte
autorizovaný servis Abarth.
2104110109-115-001AB
29

S ostřikovači světlometů
Jsou-li světlomety zapnuté, ostřikovače
světlometů se automaticky zapnou při
každém pátém setření stěrače čelního
skla.
OSTŘIKOVAČE
SVĚTLOMETŮ
(je-li součástí výbavy)
Zapalování musí být sepnuté a musí být
rozsvícené světlomety.
Ostřikovače světlometů obr. 22 se
automaticky zapnou při každém pátém
setření stěrače čelního skla. Pro zapnutí
ostřikovačů světlometů stiskněte
dvakrát pákový ovladač stěračů.
POZOR
43)Do zásobníku pro kapalinu
do ostřikovačů doplňujte pouze vhodnou
kapalinu do ostřikovačů nebo běžnou
vodu. Použití nemrznoucí kapalina
do chladiče jako kapaliny do ostřikovačů je
nebezpečné. Při rozstříknutí na čelní sklo
tato kapalina okno znečistí, omezí výhled
a mohlo by dojít k nehodě.
44)Při teplotách pod nula stupňů
používejte do nádržky ostřikovačů
nemrznoucí směs. Používáním ostřikovací
kapaliny bez přidání nemrznoucí směsi při
teplotách pod nulu je nebezpečné, protože
kapalina by mohla na okně zamrzat
a zablokovat vám výhled, což může
zapříčinit dopravní nehodu. Před
ostřikováním ostřikovací kapalinou zahřejte
sklo rozmrazovačem na dostatečnou
teplotu.
45)Před čistěním skla zkontrolujte, zda je
zařízení vypnuto.
UPOZORNĚNÍ
8)Nepoužívejte stěrače pro odstranění
nánosů sněhu nebo ledu z čelního skla.
V takovém případě by mohl být stěrač
vystaven nadměrnému namáhání a mohl by
zasáhnout vypínač motoru přerušením
stírání na několik minut. Jestliže nezačnou
stěrače řádně fungovat i po opětném
nastartování vozidla, kontaktujte
autorizovaný servis Abarth.
9)Nespouštějte stěrače, pokud jsou
z čelního skla zvednuty stírací lišty.
10)Neaktivujte dešťový senzor při umývání
vozidla v automatické automyčce.
11)Jestliže je na čelním skle led, ujistěte se,
že je zařízení řádně odpojeno.
2204110102-L37-007AB
30
SEZNAMTE SE SE SVÝM VOZEM
