Funktionen der Instrumente und Bedienungselemente
5-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13434
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU80862
Ablagefächer
HINWEIS
Die Ablagefächer verfügen über elektroni-
sche Schlösser. (Siehe Seite 3-11.)

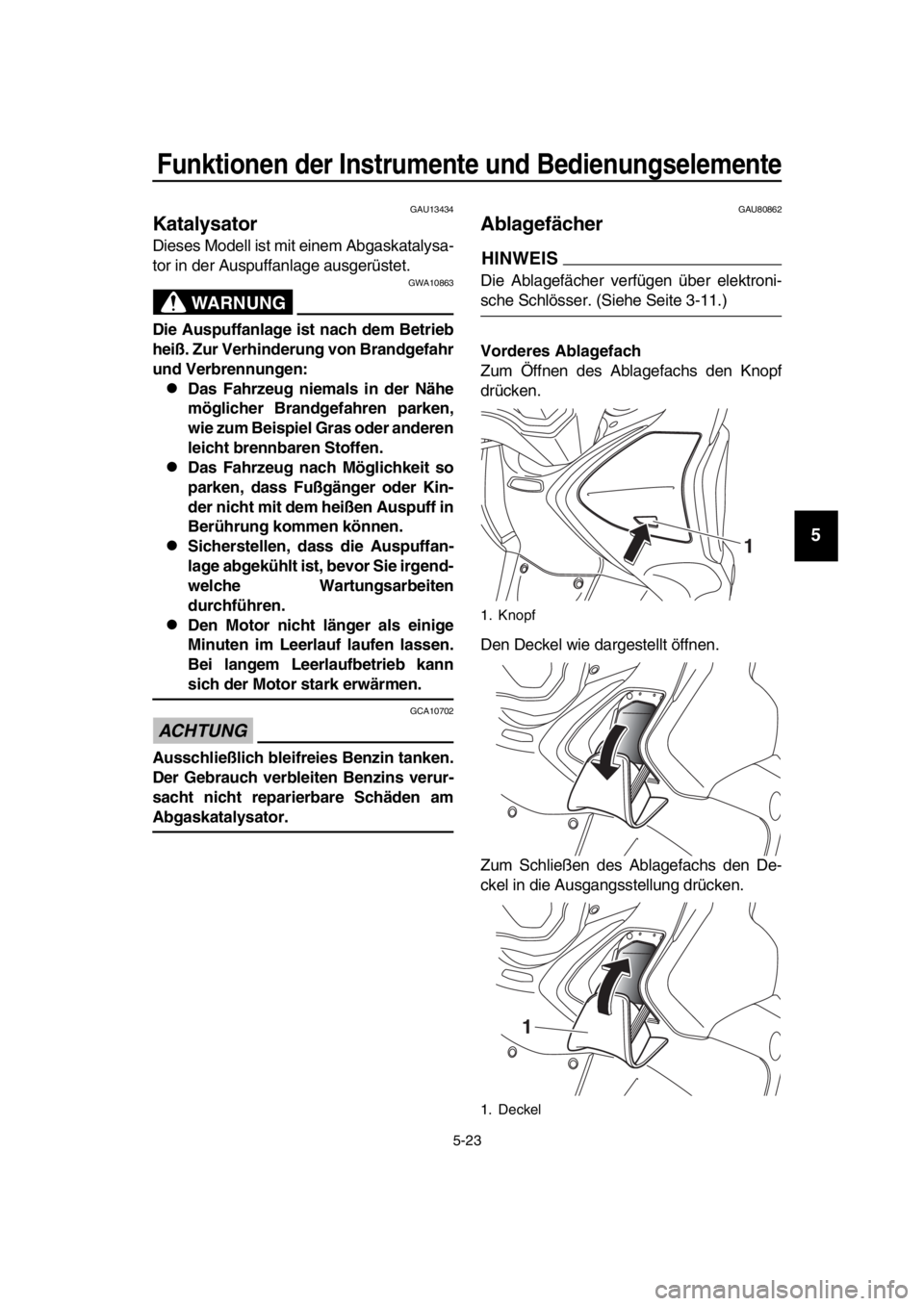

Vorderes Ablagefach
Zum Öffnen des Ablagefachs den Knopf
drücken.
Den Deckel wie dargestellt öffnen.
Zum Schließen des Ablagefachs den De-
ckel in die Ausgangsstellung drücken.
1. Knopf
1. Deckel
1
1
BV1-9-G2.book 23 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14

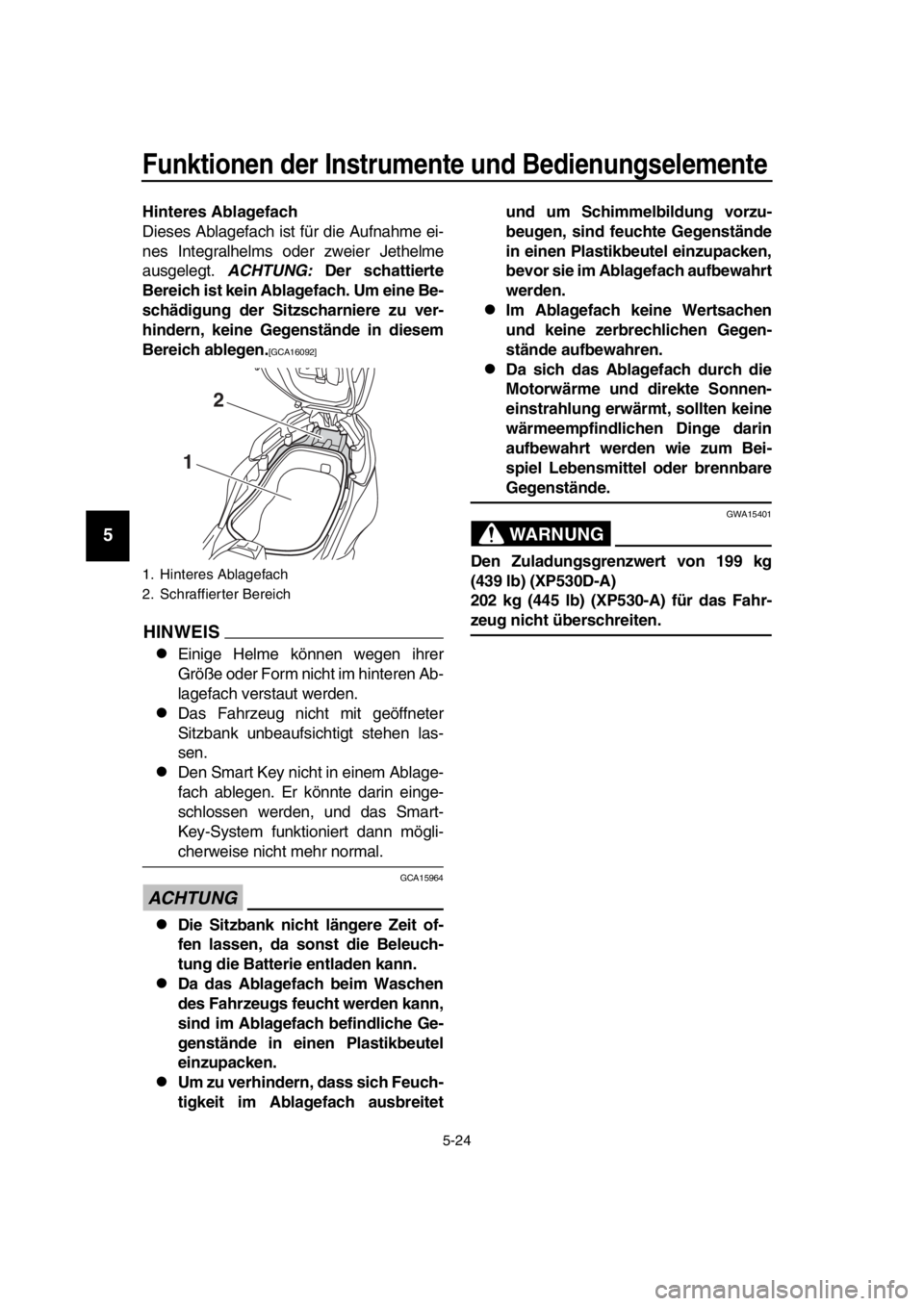

Hinteres Ablagefach
Dieses Ablagefach ist für die Aufnahme ei-
nes Integralhelms oder zweier Jethelme
ausgelegt. ACHTUNG: Der schattierte
Bereich ist kein Ablagefach. Um eine Be-
schädigung der Sitzscharniere zu ver-
hindern, keine Gegenstände in diesem
Bereich ablegen.
[GCA16092]
HINWEIS
Einige Helme können wegen ihrer
Größe oder Form nicht im hinteren Ab-
lagefach verstaut werden.
Das Fahrzeug nicht mit geöffneter
Sitzbank unbeaufsichtigt stehen las-
sen.
Den Smart Key nicht in einem Ablage-
fach ablegen. Er könnte darin einge-
schlossen werden, und das Smart-
Key-System funktioniert dann mögli-
cherweise nicht mehr normal.
ACHTUNG
GCA15964
Die Sitzbank nicht längere Zeit of-
fen lassen, da sonst die Beleuch-
tung die Batterie entladen kann.
Da das Ablagefach beim Waschen
des Fahrzeugs feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet und um Schimmelbildung vorzu-
beugen, sind feuchte Gegenstände
in einen Plastikbeutel einzupacken,
bevor sie im Ablagefach aufbewahrt
werden.
Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
Da sich das Ablagefach durch die
Motorwärme und direkte Sonnen-
einstrahlung erwärmt, sollten keine
wärmeempfindlichen Dinge darin
aufbewahrt werden wie zum Bei-
spiel Lebensmittel oder brennbare
Gegenstände.
WARNUNG
GWA15401
Den Zuladungsgrenzwert von 199 kg
(439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A) für das Fahr-
zeug nicht überschreiten.
1. Hinteres Ablagefach
2. Schraffierter Bereich
2
1
BV1-9-G2.book 24 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU81440

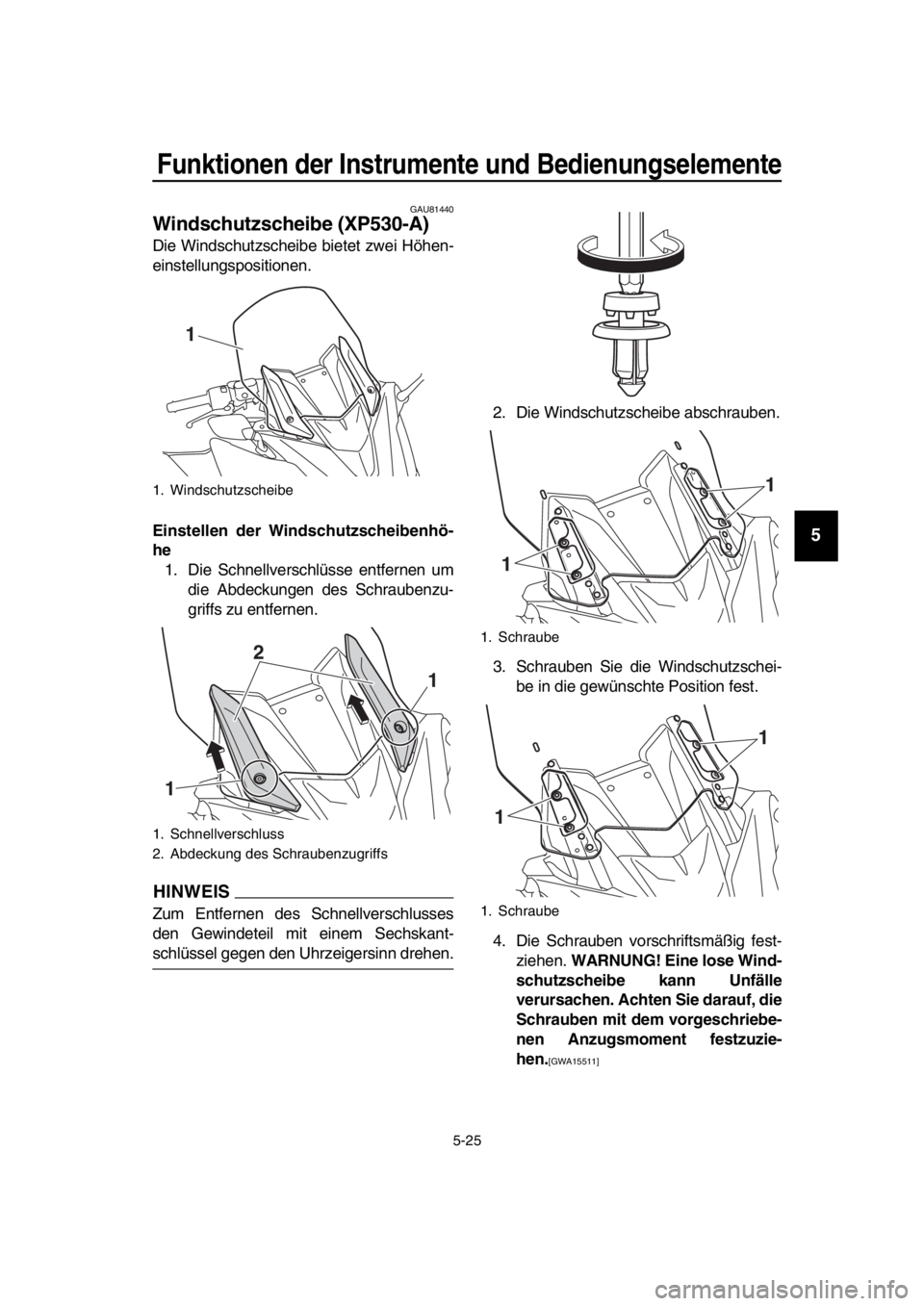

Windschutzscheibe (XP530-A)
Die Windschutzscheibe bietet zwei Höhen-
einstellungspositionen.
Einstellen der Windschutzscheibenhö-
he 1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
HINWEIS
Zum Entfernen des Schnellverschlusses
den Gewindeteil mit einem Sechskant-
schlüssel gegen den Uhrzeigersinn drehen. 2. Die Windschutzscheibe abschrauben.
3. Schrauben Sie die Windschutzschei-
be in die gewünschte Position fest.
4. Die Schrauben vorschriftsmäßig fest- ziehen. WARNUNG! Eine lose Wind-
schutzscheibe kann Unfälle
verursachen. Achten Sie darauf, die
Schrauben mit dem vorgeschriebe-
nen Anzugsmoment festzuzie-
hen.
[GWA15511]
1. Windschutzscheibe
1. Schnellverschluss
2. Abdeckung des Schraubenzugriffs
1
1 2
1
1. Schraube
1. Schraube
1 1
11
BV1-9-G2.book 25 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an, und montieren
Sie die Schnellverschlüsse.
HINWEIS
Zum Einbauen des Schnellverschlusses
den Gewindeteil ausziehen, den Schnell-
verschluss einsetzen und dann den Gewin-
deteil einschieben.
GAU39672

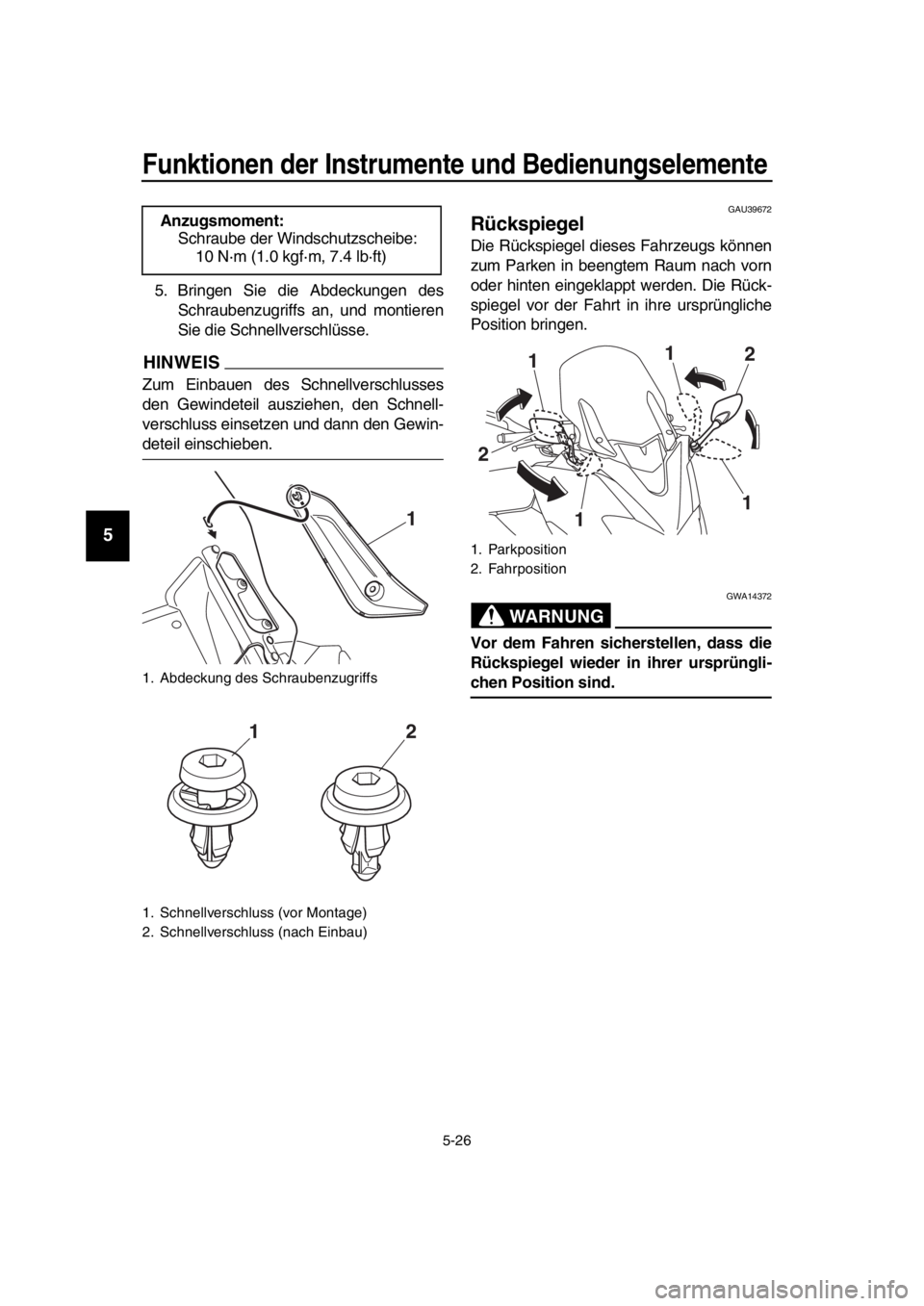

Rückspiegel
Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
Anzugsmoment:
Schraube der Windschutzscheibe:
10 N·m (1.0 kgf·m, 7.4 lb·ft)1. Abdeckung des Schraubenzugriffs
1. Schnellverschluss (vor Montage)
2. Schnellverschluss (nach Einbau)
1
12
1. Parkposition
2. Fahrposition
1
1
1
1
2 2
BV1-9-G2.book 26 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU77581

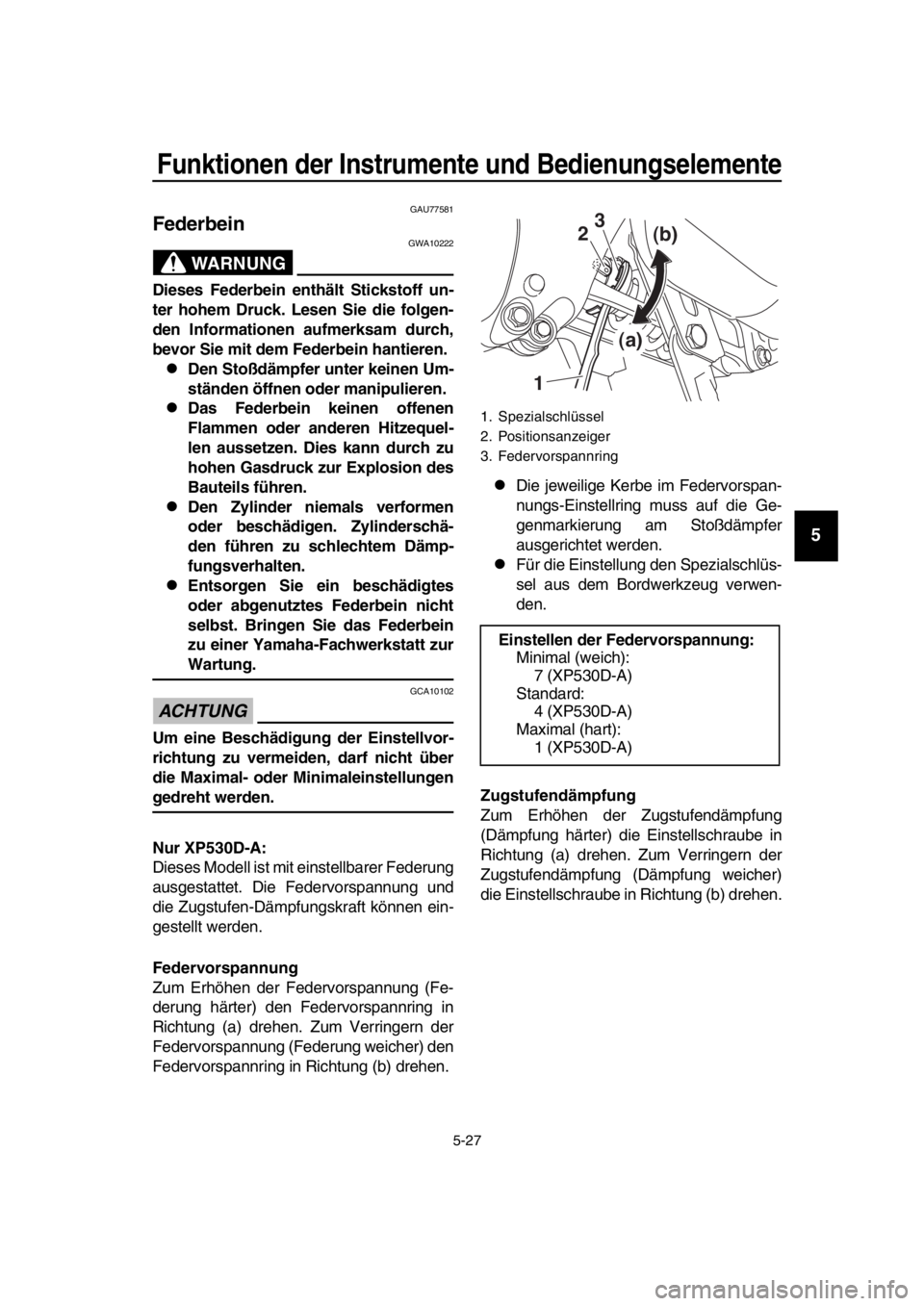

Federbein
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Nur XP530D-A:
Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung und
die Zugstufen-Dämpfungskraft können ein-
gestellt werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer
ausgerichtet werden.
Für die Einstellung den Spezialschlüs-
sel aus dem Bordwerkzeug verwen-
den.

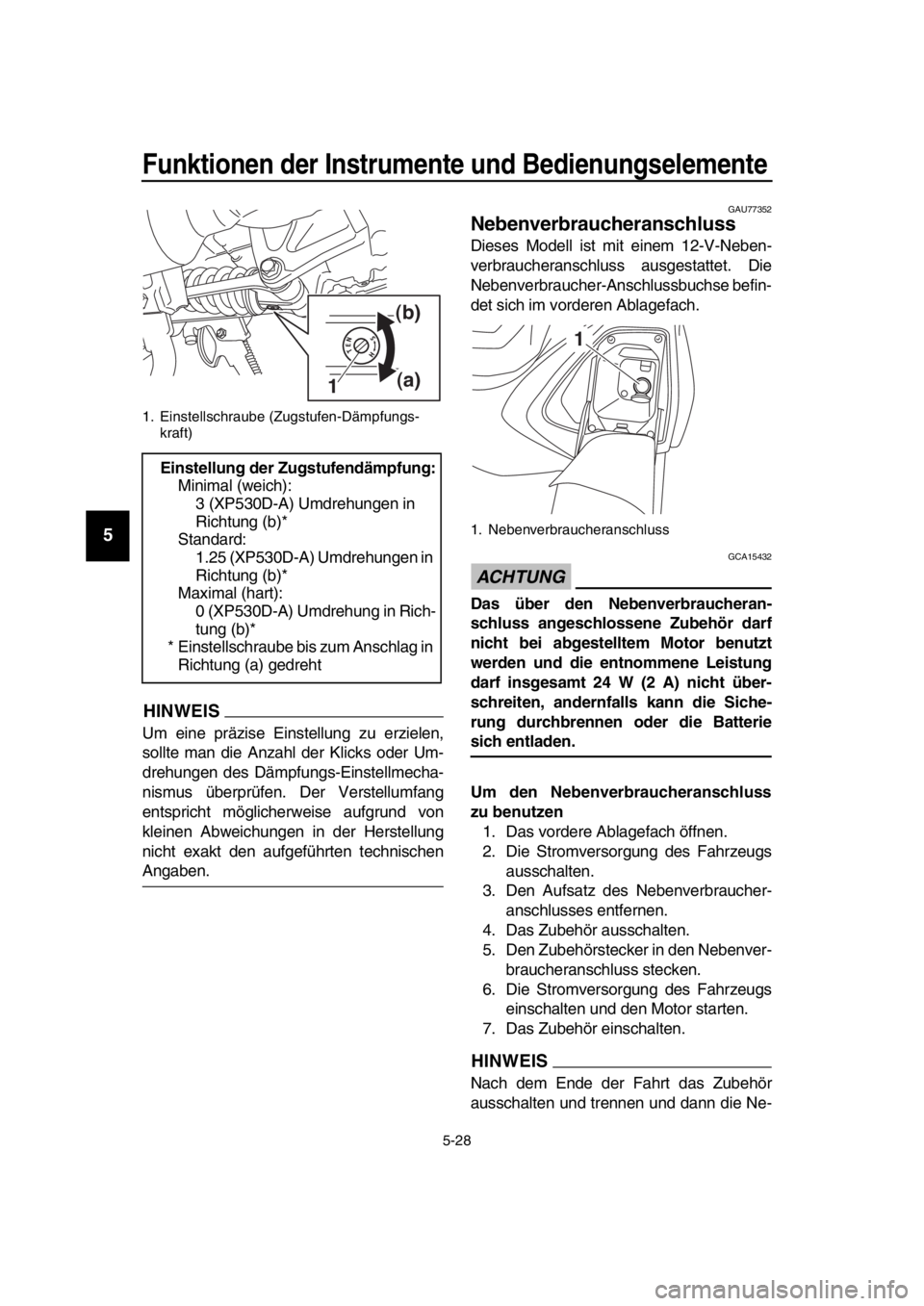

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
1. Spezialschlüssel
2. Positionsanzeiger
3. Federvorspannring
Einstellen der Federvorspannung: Minimal (weich): 7 (XP530D-A)
Standard: 4 (XP530D-A)
Maximal (hart):
1 (XP530D-A)
23
1 (a)(b)
BV1-9-G2.book 27 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HINWEIS
Um eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen des Dämpfungs-Einstellmecha-
nismus überprüfen. Der Verstellumfang
entspricht möglicherweise aufgrund von
kleinen Abweichungen in der Herstellung
nicht exakt den aufgeführten technischen
Angaben.
GAU77352

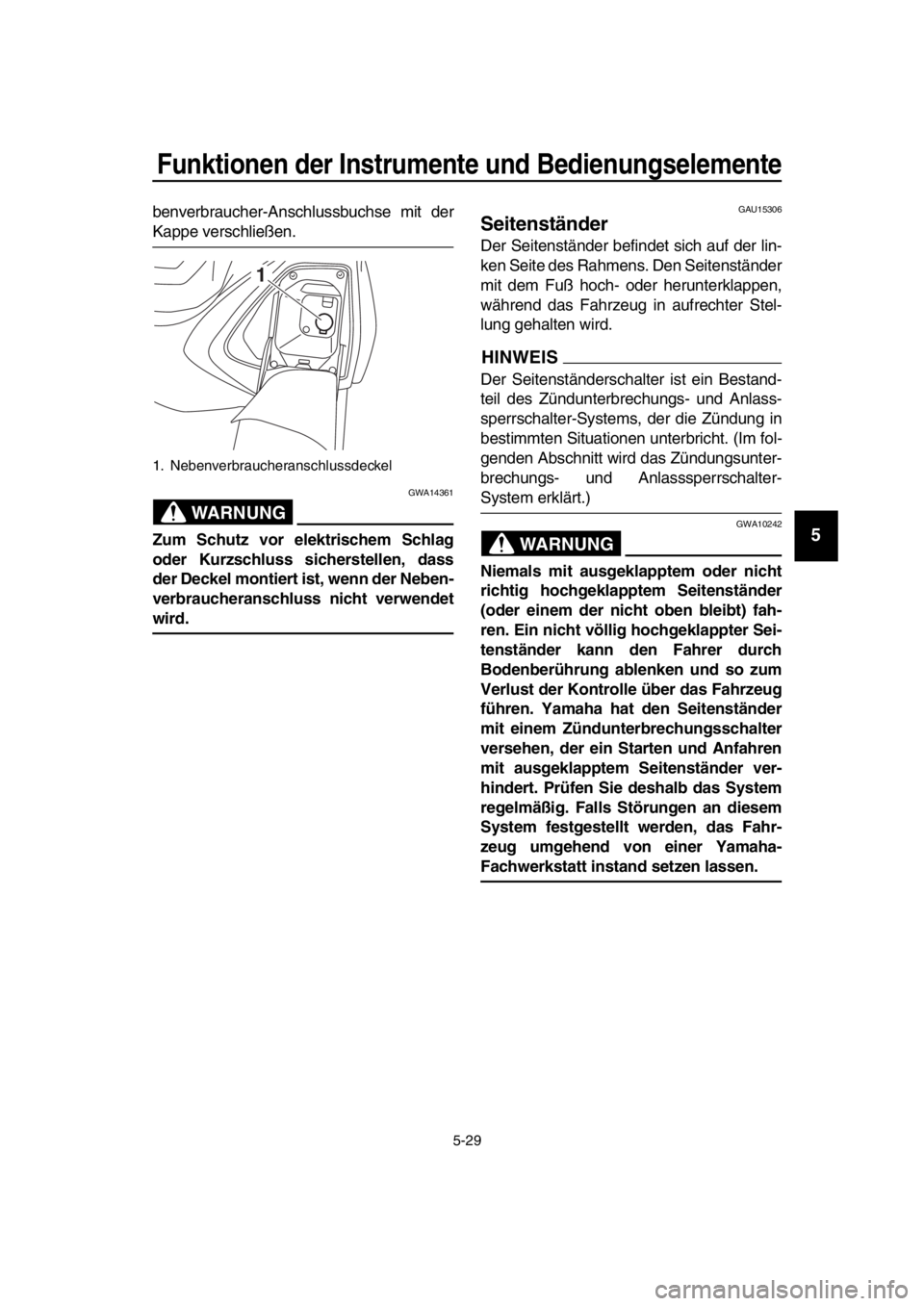

Nebenverbraucheranschluss
Dieses Modell ist mit einem 12-V-Neben-
verbraucheranschluss ausgestattet. Die
Nebenverbraucher -Anschlussbuchse befin-
det sich im vorderen Ablagefach.
ACHTUNG
GCA15432
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 24 W (2 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.
Um den Nebenverbraucheranschluss
zu benutzen 1. Das vordere Ablagefach öffnen.
2. Die Stromversorgung des Fahrzeugs
ausschalten.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver- braucheranschluss stecken.
6. Die Stromversorgung des Fahrzeugs einschalten und den Motor starten.
7. Das Zubehör einschalten.
HINWEIS
Nach dem Ende der Fahrt das Zubehör
ausschalten und trennen und dann die Ne-
1. Einstellschraube (Zugstufen-Dämpfungs- kraft)
Einstellung der Zugstufendämpfung:Minimal (weich):
3 (XP530D-A) Umdrehungen in
Richtung (b)*
Standard:
1.25 (XP530D-A) Umdrehungen in
Richtung (b)*
Maximal (hart): 0 (XP530D-A) Umdrehung in Rich-
tung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
(a)
(b)1
1. Nebenverbraucheranschluss
1
BV1-9-G2.book 28 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
benverbraucher-Anschlussbuchse mit der
Kappe verschließen.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.
GAU15306
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontroll e über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
1. Nebenverbraucheranschlussdeckel
1
BV1-9-G2.book 29 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Funktionen der Instrumente und Bedienungselemente
5-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU66771
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke.
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
BV1-9-G2.book 30 ページ ２０１８年８月２８日　火曜日　午後３時２８分
