2019 YAMAHA TMAX Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
5-31
1
2
3
4
5
6
7
8
9
10
11
12
13

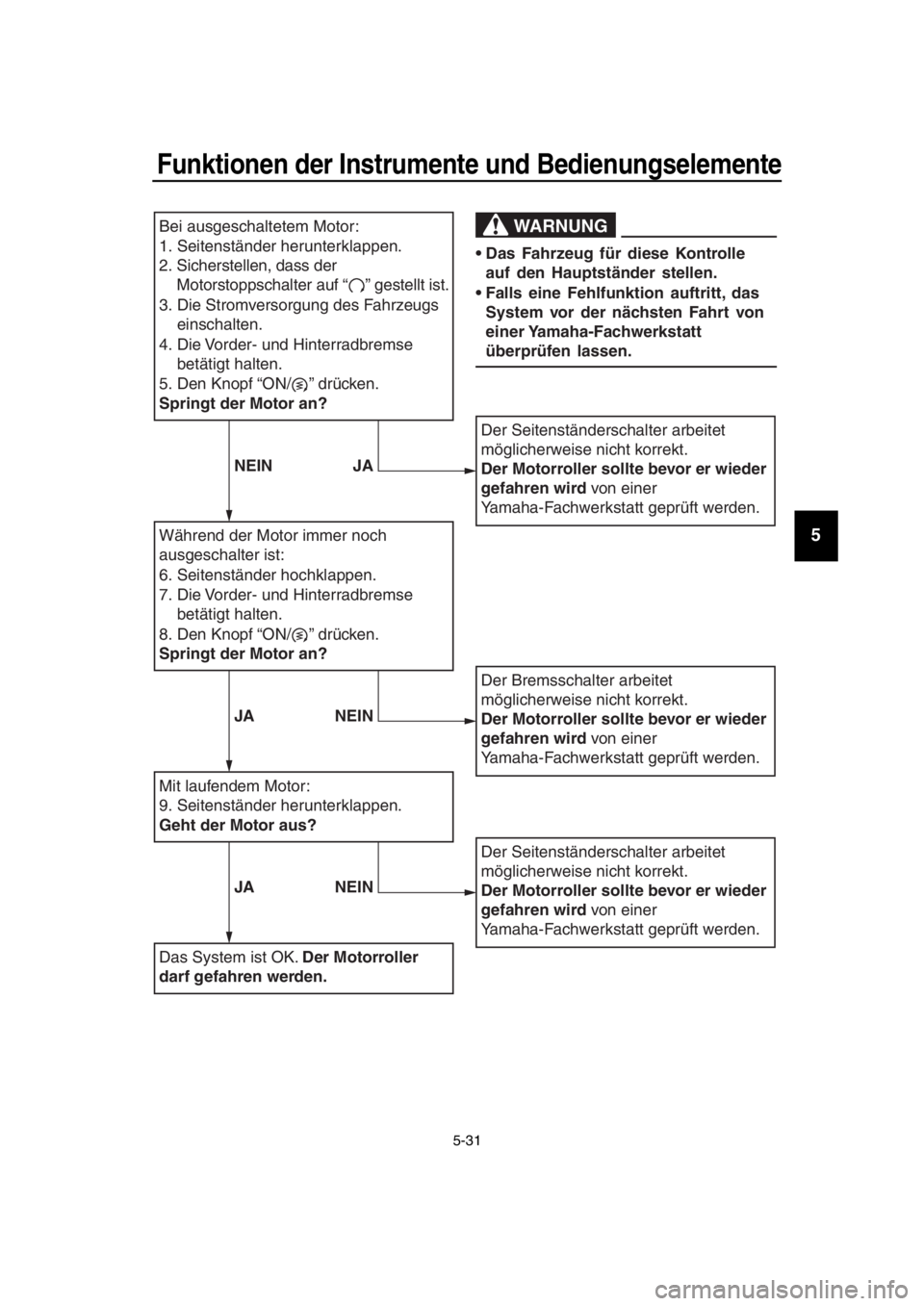

14Während der Motor immer noch
ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8.
Den Knopf “ON/ ” drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller
darf gefahren werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte bevor er wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
Der Bremsschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte bevor er wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte bevor er wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
NEIN JA
JA NEIN
JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf “ ” gestellt ist.
3. Die Stromversorgung des Fahrzeugs einschalten.
4. Die Vorder- und Hinterradbremse betätigt halten.
5.
Den Knopf “ON/ ” drücken.
Springt der Motor an?
BV1-9-G2.book 31 ページ ２０１８年８月２８日　火曜日　午後３時２８分

6-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
GAU63441
Vor jeder Inbetriebnahme sollte der sicher e Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt,
erhöht sich die Gefahr eines Unfalls oder einer Beschädigung des Fahrzeugs. Benut-
zen Sie das Fahrzeug nicht, wenn irgende in Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann,
lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungssc
hlauch und Überlaufschlauch
auf Verstopfungen, Risse oder Beschädigung prüfen
und Schlauchanschlüsse kontrollieren. 5-21,
5-22
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 8-11
Kühlflüssigkeit Den Flüssigkeitsstand im Kühl
flüssigkeits-Ausgleichsbe-
hälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
Kühlsystem auf Lecks kontrollieren. 8-14
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig,
das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssi gkeitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 8-21,
8-23, 8-24
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig,
das Hydrauliksystem von
einer Yamaha-Fachwerkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssi gkeitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 8-21,
8-23, 8-24
BV1-9-G2.book 1 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
6-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 8-18,
8-26
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 8-19,
8-21
Bremshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren. 8-27
Hauptständer, Seiten-
ständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.
8-27
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter,
Signale und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
Arbeitet das System nich t korrekt, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen. 5-29
PRÜFPUNKT KONTROLLEN SEITE
BV1-9-G2.book 2 ページ ２０１８年８月２８日　火曜日　午後３時２８分

7-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU77750
HINWEIS
Zur Ausstattung dieses Modells gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall leuchtet die Motorstö-
rungs-Warnleuchte auf; dies weist je-
doch nicht auf eine Störung hin. Die
Stromversorgung des Fahrzeugs aus-
schalten, um die Warnleuchte auszu-
schalten. Anderenfalls startet der
Motor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
BV1-9-G2.book 1 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Wichtige Fahr- und Bedienungshinweise
7-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14

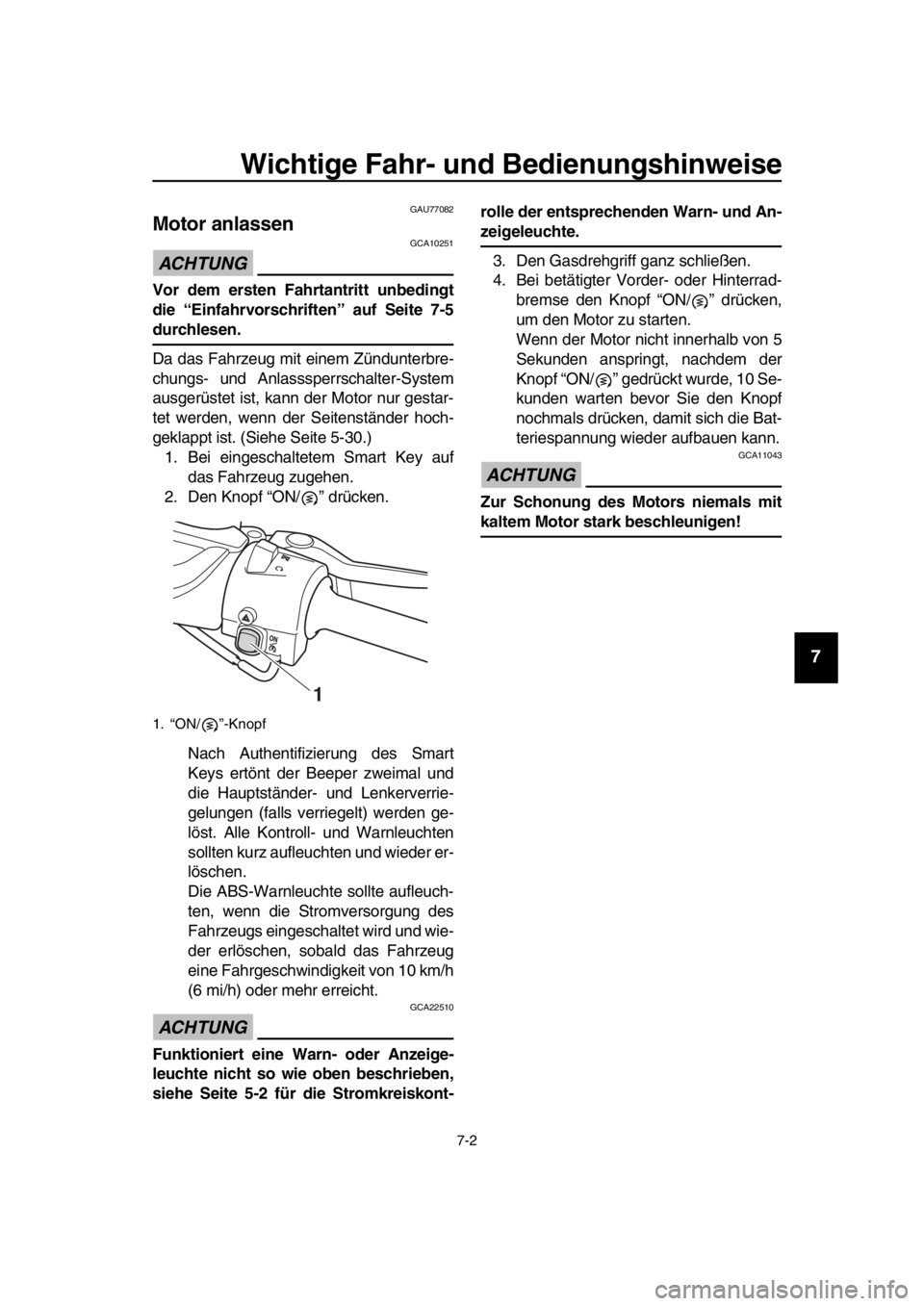

GAU77082
Motor anlassen
ACHTUNG
GCA10251
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschri ften” auf Seite 7-5
durchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasss perrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist. (Siehe Seite 5-30.) 1. Bei eingeschaltetem Smart Key auf
das Fahrzeug zugehen.
2. Den Knopf “ON/ ” drücken.
Nach Authentifizierung des Smart
Keys ertönt der Beeper zweimal und
die Hauptständer- und Lenkerverrie-
gelungen (falls verriegelt) werden ge-
löst. Alle Kontroll- und Warnleuchten
sollten kurz aufleuchten und wieder er-
löschen.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn die Stromversorgung des
Fahrzeugs eingeschaltet wird und wie-
der erlöschen, sobald das Fahrzeug
eine Fahrgeschwindigkeit von 10 km/h
(6 mi/h) oder mehr erreicht.
ACHTUNG
GCA22510
Funktioniert eine Warn- oder Anzeige-
leuchte nicht so wie oben beschrieben,
siehe Seite 5-2 für die Stromkreiskont- rolle der entsprechenden Warn- und An-
zeigeleuchte.
3. Den Gasdrehgriff ganz schließen.
4. Bei betätigter Vorder- oder Hinterrad- bremse den Knop f “ON/ ” drücken,
um den Motor zu starten.
Wenn der Motor nicht innerhalb von 5
Sekunden anspringt, nachdem der
Knopf “ON/ ” gedrückt wurde, 10 Se-
kunden warten bevor Sie den Knopf
nochmals drücken, damit sich die Bat-
teriespannung wieder aufbauen kann.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
1. “ON/ ”-Knopf
1
BV1-9-G2.book 2 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Wichtige Fahr- und Bedienungshinweise
7-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14

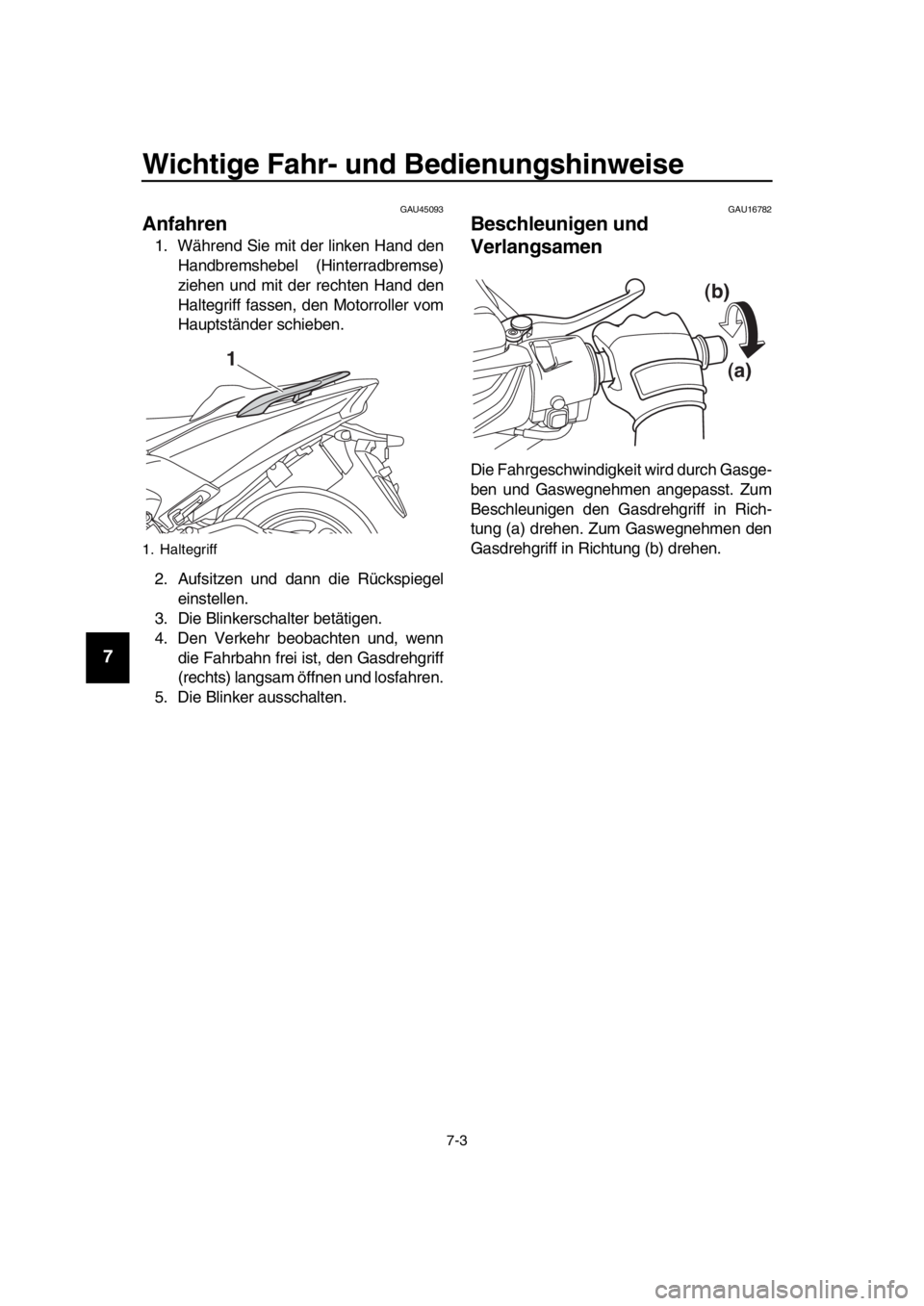

GAU45093
Anfahren
1. Während Sie mit der linken Hand den Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16782
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkei t wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
1. Haltegriff
1(a)
(b)
BV1-9-G2.book 3 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Wichtige Fahr- und Bedienungshinweise
7-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14

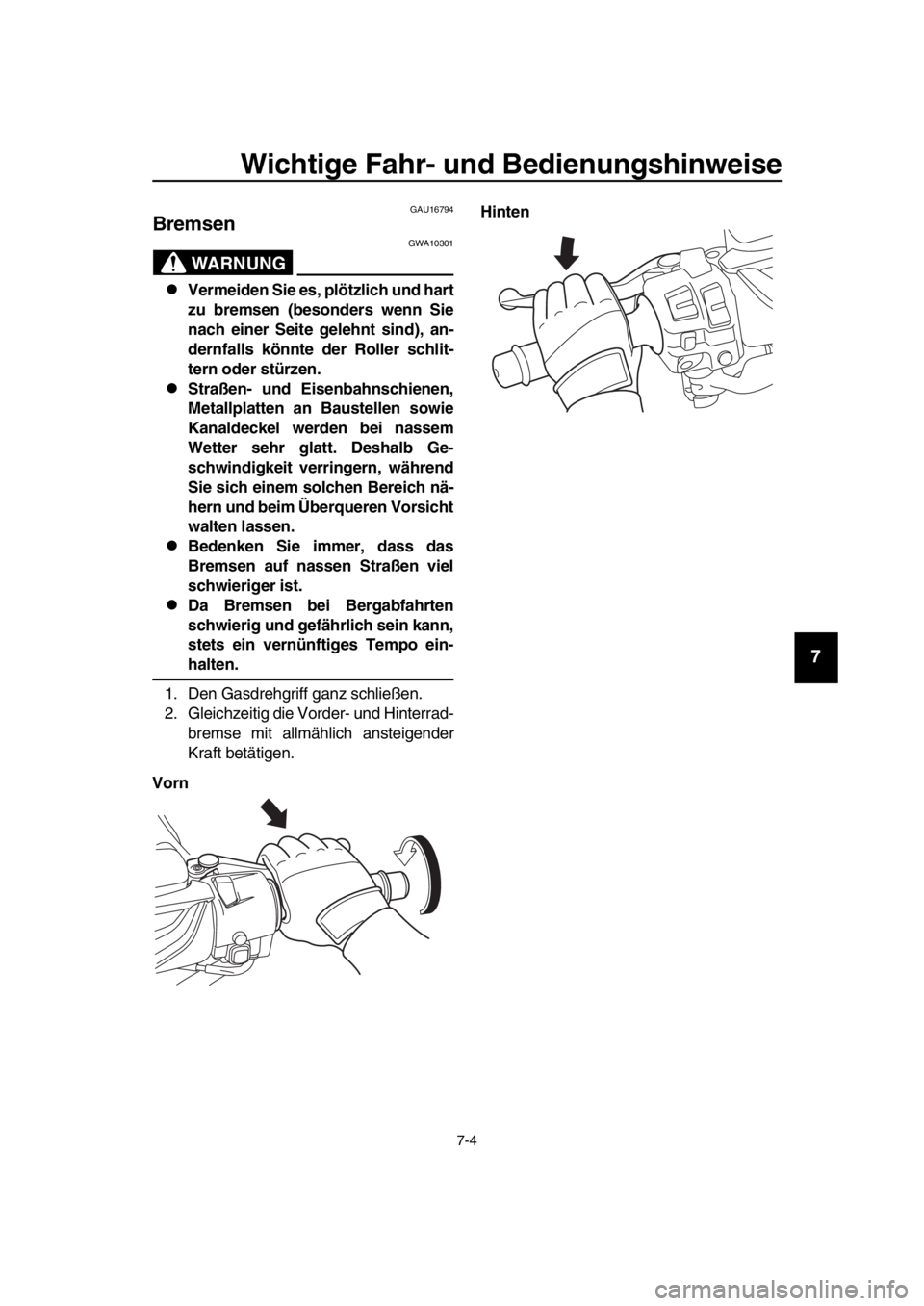

GAU16794
Bremsen
WARNUNG
GWA10301
Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad- bremse mit allmählich ansteigender
Kraft betätigen.
Vorn Hinten
BV1-9-G2.book 4 ページ ２０１８年８月２８日　火曜日　午後３時２８分

Wichtige Fahr- und Bedienungshinweise
7-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU16821
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU36532
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5100 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. der Filtereinsatz ge-
wechselt werden.
[GCA11283]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6100 U/min
vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fa hrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
BV1-9-G2.book 5 ページ ２０１８年８月２８日　火曜日　午後３時２８分
