2019 Peugeot Partner Omistajan käsikirja (in Finnish)

215
Moottorit ja perävaunukuormat – DIESEL EURO 6.2
MoottoriBlueHDi 75
BVM5 BlueHDi 100
S&S BVM5 BlueHDi 100 BVM5
Vaihteisto
Manuaalinen, 5 vaihdetta Manuaalinen,
5 vaihdettaManuaalinen, 5 vaihdetta
Koodi DV5RE BEDV5RD BE
STTD – TBC DV5RD BE
Pituus Standard (L1) Standard (L1) Standard (L1)Standard (L1)
(suurempi
kantavuus) Long (L 2)
Malliversiotyyppi 2 paikkaa
EFYHWC-GEF YH YC - G EF YH YC - G EFYHYC-J
3 paikkaa EFYHWC-HEF YH YC - H EF YH YC - H EF YH YC - K
Sylinteritilavuus (cm
3) 1 499 1 4991 499
Maksimiteho: ETY-normi (kW) 5575 75
Polttoaine Diesel DieselDiesel
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman
sallitun kokonaismassan rajoissa) 12
% kaltevuus (kg)2–3 paikkaa1 10 01 350 1 3501 000 1 000
Jarruton perävaunu (kg) 2–3 paikkaa690690690 700730
Suurin sallittu aisa-/vetokoukkupaino
(kg) 2–3 paikkaa
7474747474
9
Tekniset tiedot

216
Moottorit ja perävaunukuormat – DIESEL EURO 6.2
MoottoriBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Vaihteisto Manuaalinen, 6 vaihdettaAutomaattinen, 8 vaihdetta
Koodi DV5RC ML6 STTDDV5RC ATN8 STTD
Pituus Standard
( L1) Standard
( L1)
(suurempi
kantavuus) Long (L 2)
Standard
( L1) Standard
( L1)
(suurempi
kantavuus) Long (L 2)
Malliversiotyyppi 2 paikkaa
EFYHZJ-GEFYHZJ-JEFYHZR-G EFYHZR-J
3 paikkaa EFYHZJ-HEFYHZJ-K EFYHZR-H EFYHZR-K
Sylinteritilavuus (cm
3) 1 4991 499
Maksimiteho: ETY-normi (kW) 9696
Polttoaine DieselDiesel
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman
sallitun kokonaismassan rajoissa) 12
% kaltevuus (kg)2–3 paikkaa1 500 1 200 1 200 1 3501 0001 15 0
Jarruton perävaunu (kg) 2–3 paikkaa710720 74 0720 720 750
Suurin sallittu aisa-/vetokoukkupaino
(kg) 2–3 paikkaa
74 74 74 74 74 74
Tekniset tiedot

217

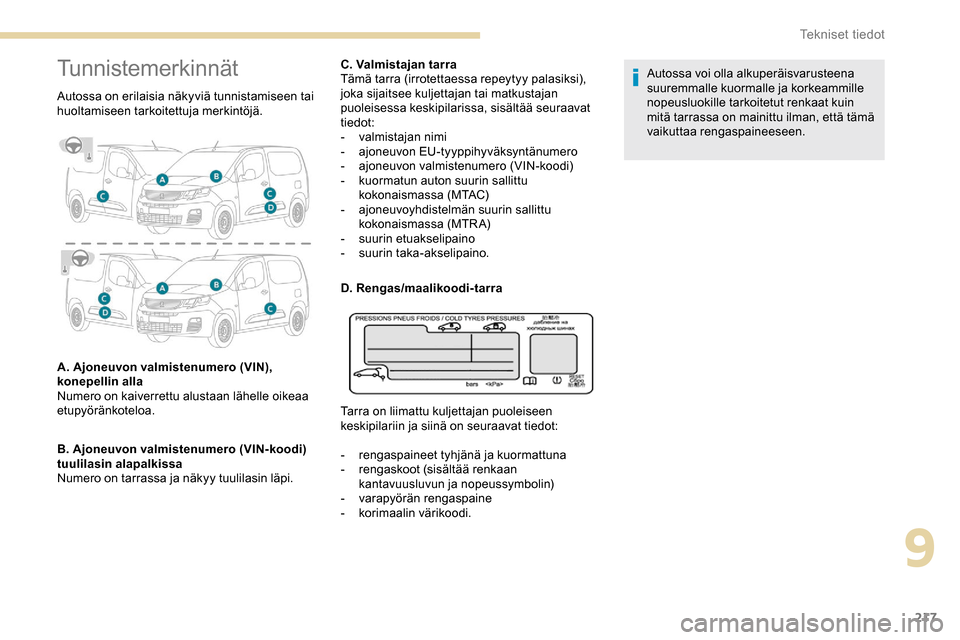

Tunnistemerkinnät
Autossa on erilaisia näkyviä tunnistamiseen tai
huoltamiseen tarkoitettuja merkintöjä.
A. Ajoneuvon valmistenumero (VIN),
konepellin alla
Numero on kaiverrettu alustaan lähelle oikeaa
etupyöränkoteloa.
B. Ajoneuvon valmistenumero (VIN-koodi)
tuulilasin alapalkissa
Numero on tarrassa ja näkyy tuulilasin läpi.C. Valmistajan tarra
Tämä tarra (irrotettaessa repeytyy palasiksi),
joka sijaitsee kuljettajan tai matkustajan
puoleisessa keskipilarissa, sisältää seuraavat
tiedot:
-
v

almistajan nimi
-
aj

oneuvon EU-tyyppihyväksyntänumero
-

a
joneuvon valmistenumero (VIN-koodi)
-

k
uormatun auton suurin sallittu
kokonaismassa (MTAC)
-
aj

oneuvoyhdistelmän suurin sallittu
kokonaismassa (MTRA)
-
s

uurin etuakselipaino
-
s

uurin taka-akselipaino.
D. Rengas/maalikoodi-tarra
Tarra on liimattu kuljettajan puoleiseen
keskipilariin ja siinä on seuraavat tiedot:
-
r

engaspaineet tyhjänä ja kuormattuna
-

r
engaskoot (sisältää renkaan
kantavuusluvun ja nopeussymbolin)
-
v

arapyörän rengaspaine
-
k

orimaalin värikoodi.Autossa voi olla alkuperäisvarusteena
suuremmalle kuormalle ja korkeammille
nopeusluokille tarkoitetut renkaat kuin
mitä tarrassa on mainittu ilman, että tämä
vaikuttaa rengaspaineeseen.
9
Tekniset tiedot

218
T

1
Bluetooth®-audiojärjestelmä
Sisällysluettelo
Käyttöönotto
2
O

hjauspyörän kytkimet
2
V

alikot
4
R

adio 4
Radio DAB (Digital Audio Broadcasting)

6
M

edia 7
Puhelin


10
Usein kysyttyä

1
4 Kuvatut toiminnot ja asetukset vaihtelevat
automallin ja varustelun mukaan.
Turvallisuussyistä Bluetooth-
matkapuhelimen yhdistäminen
audiojärjestelmän Bluetooth handsfree
-järjestelmään on tehtävä auton ollessa
paikallaan
ja sytytysvirran ollessa
kytkettynä, sillä toimenpide vaatii
kuljettajan kaiken huomion.
Audiojärjestelmä on koodattu siten, että se
toimii ainoastaan tässä autossa.
Vältät sähköturmat, oikosulut ja
mekaaniset häiriöt, kun annat merkin
huollon tai valtuutetun korjaamon tehdä
kaikki järjestelmää koskevat toimenpiteet.
Kun moottori on sammutettu, audiojärjestelmä
voi sammua muutaman minuutin kuluttua, jotta
akku kestäisi pidempään.
.
Bluetooth®-audiojärjestelmä

2
Käyttöönotto
Painallus: Käynnistys/pysäytys
Kierto: äänenvoimakkuuden säätö
Lyhyt painallus: äänilähteen
vaihtaminen (radio, USB, AUX ( jos
laite on kytkettynä), CD-soitin,
suoratoisto)
Pitkä painallus: tuo näyttöön
Puhelin-valikon (jos puhelin
yhdistetty)
Audiovalintojen säätö:
Kaiutintasapainon säätäminen
etu-/takakaiuttimeen, vasempaan/
oikeaan kaiuttimeen, loudness-
toiminto, ääniympäristöt
Automaattisen äänenvoimakkuuden
säädön kytkeminen toimintaan/pois
toiminnasta (ajonopeuden mukaan)
Radio:
Lyhyt painallus: radioasemien
luettelon näyttö
Pitkä painallus: luettelon
päivittäminen
Media:
Lyhyt painallus: hakemistojen
luettelon näyttö
Pitkä painallus: käytettävissä olevien
lajittelutapojen näyttö Näyttötilan valitseminen:
Päivämäärä, audiotoiminnot,
ajotietokone, puhelin
Hyväksyminen tai asiayhteysvalikon
näyttö
Painikkeet 1 – 6
Lyhyt painallus: tallennetun
radioaseman valinta
Pitkä painallus: aseman tallennus
muistiin
Radio:
Automaattinen radioasemien
haku yksi kerrallaan pienemmälle/
suuremmalle taajuudelle
Media:
Edellisen/seuraavan kappaleen
valinta CD-, USB- tai
suoratoistolähteestä
Pikanavigointi luettelossa
Radio:
Asemien haku käsin yksi kerrallaan
pienemmälle/suuremmalle
taajuudelle
Edellisen/seuraavan MP3 -kansion
valinta
Media:
Edellisen/seuraavan hakemiston/
tyylilajin/esittäjän/soittolistan valinta
USB-laitteessa
Navigointi luettelossaTämän hetkisen toiminnon peruutus
Ylöspäin hakemistopuussa (valikko
tai hakemisto)
Pääsy päävalikkoon
TA-toiminnon (liikennetiedotteet)
kytkeminen päälle/pois päältä
Pitkä painallus: ilmoitustyypin valinta
Taajuusalueen FM/DAB/AM valinta
Ohjauspyörän kytkimet
Ohjauspyörän kytkimet –
malli 1
Radio:
Tallennetun aseman haku
pienemmältä/suuremmalta
taajuudelta
Edellisen/seuraavan kohdan valinta
valikossa tai luettelossa
Media:
Edellisen/seuraavan kappaleen
valinta
Edellisen/seuraavan kohdan valinta
valikossa tai luettelossa
Bluetooth®-audiojärjestelmä

3
Radio:
Lyhyt painallus: radioasemien
luettelon näyttö
Pitkä painallus: luettelon
päivittäminen
Media:
Lyhyt painallus: hakemistojen
luettelon näyttö
Pitkä painallus: käytettävissä olevien
lajittelutapojen näyttö
Puhelun ulkopuolella:
Lyhyt painallus: äänilähteen
vaihtaminen (radio, USB, AUX ( jos
laite on kytkettynä), CD-soitin,
suoratoisto); vahvistaminen, kun
Puhelin-valikko on auki.
Pitkä painallus: Puhelin -valikko
aukeaa.
Puhelun aikana:
Lyhyt painallus: lopeta puhelu
Pitkä painallus: hylkää puhelu
Puhelun aikana:
Lyhyt painallus: puhelimen
tilannekohtainen valikko aukeaa
Pitkä painallus: lopeta puhelu
Valinnan vahvistaminen
Äänenvoimakkuuden lisääminen Äänenvoimakkuuden pienentäminen
Mykistä ja palauta ääni painamalla
äänenvoimakkuuden vähennys- ja
lisäyspainikkeita samaan aikaan
Ohjauspyörän kytkimet –
malli 2
Pääsy päävalikkoon
Äänenvoimakkuuden lisääminen
Äänen katkaisu/palautus
Äänenvoimakkuuden pienentäminen
Puhelun ulkopuolella:
Lyhyt painallus: äänilähteen
vaihtaminen (radio, USB, AUX ( jos
laite on kytkettynä), CD-soitin,
suoratoisto); vahvistaminen, kun
Puhelin
-valikko on auki.
Pitkä painallus: Puhelin -valikko
aukeaa.
Puhelun aikana:
Lyhyt painallus: lopeta puhelu
Pitkä painallus: hylkää puhelu
Puhelun aikana:
Lyhyt painallus: puhelimen
tilannekohtainen valikko aukeaa
Pitkä painallus: lopeta puhelu
Puhelimen äänentunnistuksen
aloitus järjestelmän kautta
Radio:
Lyhyt painallus: radioasemien
luettelon näyttö
Pitkä painallus: luettelon
päivittäminen
Media:
Lyhyt painallus: hakemistojen
luettelon näyttö
Pitkä painallus: käytettävissä olevien
lajittelutapojen näyttö
.
Bluetooth®-audiojärjestelmä

4
Radio:
Tallennetun aseman haku
pienemmältä/suuremmalta
taajuudelta
Edellisen/seuraavan kohdan valinta
valikossa tai luettelossa
Media:
Edellisen/seuraavan kappaleen
valinta
Edellisen/seuraavan kohdan valinta
valikossa tai luettelossa
Vahvista painamalla säätöpyörää
Valikot
mallin mukaanMultimedia : median, ja radion
parametrit
Puhelin : soittaminen, hakemiston
hallinta, puhelimen hallinta, puhelun
lopettaminen
Ajotietokone
Huolto : Diagnostiikka, Varoitusloki
jne. Kytkennät
: Kytkennän hallinta,
oheislaitteen haku
Omat asetukset : auton parametrien
määrittäminen, kielen valinta,
näytön asetukset, yksiköiden valinta,
päivämäärän ja kellonajan asetus.
Paina painiketta MENU .
Siirtyminen valikosta toiseen
Valikkoon pääsy
Radio
Radioaseman valitseminen
Valitse radion kuuntelu painamalla
toistuvasti LÄHDE -painiketta.
Painamalla tätä painiketta voit valita
aaltoalueen (FM/DAB/AM). Voit tehdä radioasemien
automaattisen haun painamalla yhtä
painikkeista.
Voit hakea edellisen/seuraavan
taajuuden manuaalisesti painamalla
jompaakumpaa painiketta.
Painamalla tätä painiketta ilmestyy
näyttöön luettelo paikallisista
asemista.
Luettelo voidaan päivittää
painamalla painiketta yli kahden
sekunnin ajan. Päivityksen aikana
ääni katkeaa.
RDS
Ympäristötekijät (mäkinen maasto,
rakennukset, tunneli, parkkipaikka, kellari
jne.) voivat katkaista lähetyksen, myös
RDS-tilassa. Tämä on normaali ilmiö
radioaaltojen levityksessä ja se ei ole
missään tapauksessa oire audiolaitteiston
toimintahäiriöstä.
Jos RDS-toiminto ei ole käytettävissä,
RDS näkyy näytössä yliviivattuna.
