2019 Peugeot Partner Omistajan käsikirja (in Finnish)

135

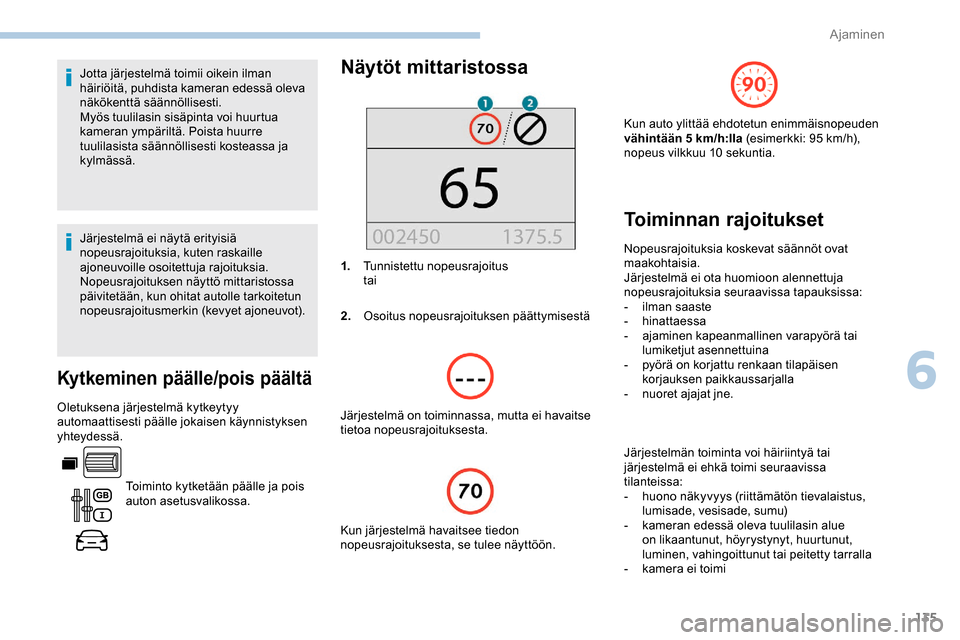

Jotta järjestelmä toimii oikein ilman
häiriöitä, puhdista kameran edessä oleva
näkökenttä säännöllisesti.
Myös tuulilasin sisäpinta voi huurtua
kameran ympäriltä. Poista huurre
tuulilasista säännöllisesti kosteassa ja
kylmässä.
Järjestelmä ei näytä erityisiä
nopeusrajoituksia, kuten raskaille
ajoneuvoille osoitettuja rajoituksia.
Nopeusrajoituksen näyttö mittaristossa
päivitetään, kun ohitat autolle tarkoitetun
nopeusrajoitusmerkin (kevyet ajoneuvot).
Kytkeminen päälle/pois päältä
Oletuksena järjestelmä kytkeytyy
automaattisesti päälle jokaisen käynnistyksen
yhteydessä.Toiminto kytketään päälle ja pois
auton asetusvalikossa.
Näytöt mittaristossa
1.Tunnistettu nopeusrajoitus
tai
2. Osoitus nopeusrajoituksen päättymisestä
Järjestelmä on toiminnassa, mutta ei havaitse
tietoa nopeusrajoituksesta.
Kun järjestelmä havaitsee tiedon
nopeusrajoituksesta, se tulee näyttöön.
Toiminnan rajoitukset
Nopeusrajoituksia koskevat säännöt ovat
maakohtaisia.
Järjestelmä ei ota huomioon alennettuja
nopeusrajoituksia seuraavissa tapauksissa:
-
i
lman saaste
-


hinattaessa
-
aj

aminen kapeanmallinen varapyörä tai
lumiketjut asennettuina
-

p
yörä on korjattu renkaan tilapäisen
korjauksen paikkaussarjalla
-
n

uoret ajajat jne.
Kun auto ylittää ehdotetun enimmäisnopeuden
vähintään 5


km/h:lla
(esimerkki: 95 km/h),
nopeus vilkkuu 10

sekuntia.
Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
-
h
uono näkyvyys (riittämätön tievalaistus,
lumisade, vesisade, sumu)
-

k
ameran edessä oleva tuulilasin alue
on likaantunut, höyrystynyt, huurtunut,
luminen, vahingoittunut tai peitetty tarralla
-

k
amera ei toimi
6
Ajaminen

136

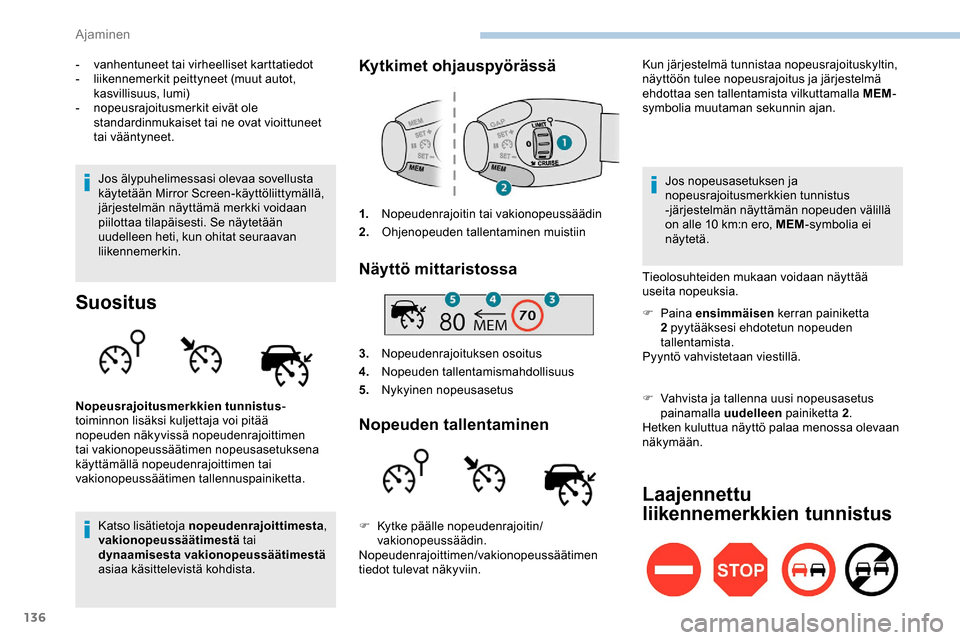

- vanhentuneet tai virheelliset karttatiedot
- l iikennemerkit peittyneet (muut autot,
kasvillisuus, lumi)
-
n

opeusrajoitusmerkit eivät ole
standardinmukaiset tai ne ovat vioittuneet
tai vääntyneet.
Jos älypuhelimessasi olevaa sovellusta
käytetään Mirror Screen-käyttöliittymällä,
järjestelmän näyttämä merkki voidaan
piilottaa tilapäisesti. Se näytetään
uudelleen heti, kun ohitat seuraavan
liikennemerkin.
Suositus
Katso lisätietoja nopeudenrajoittimesta ,
vakionopeussäätimestä tai
dynaamisesta vakionopeussäätimestä
asiaa käsittelevistä kohdista.
Kytkimet ohjauspyörässä
1. Nopeudenrajoitin tai vakionopeussäädin
2. Ohjenopeuden tallentaminen muistiin
Näyttö mittaristossa
3.Nopeudenrajoituksen osoitus
4. Nopeuden tallentamismahdollisuus
5. Nykyinen nopeusasetus
Nopeuden tallentaminen
Kun järjestelmä tunnistaa nopeusrajoituskyltin,
näyttöön tulee nopeusrajoitus ja järjestelmä
ehdottaa sen tallentamista vilkuttamalla MEM -
symbolia muutaman sekunnin ajan.
Nopeusrajoitusmerkkien tunnistus -
toiminnon lisäksi kuljettaja voi pitää
nopeuden näkyvissä nopeudenrajoittimen
tai vakionopeussäätimen nopeusasetuksena
käyttämällä nopeudenrajoittimen tai
vakionopeussäätimen tallennuspainiketta. Jos nopeusasetuksen ja
nopeusrajoitusmerkkien tunnistus
-järjestelmän näyttämän nopeuden välillä
on alle 10
km:n ero, MEM -symbolia ei
näytetä.
Tieolosuhteiden mukaan voidaan näyttää
useita nopeuksia.
F
Paina ensimmäisen kerran painiketta
2 pyytääksesi ehdotetun nopeuden
tallentamista.
Pyyntö vahvistetaan viestillä.
F

V
ahvista ja tallenna uusi nopeusasetus
painamalla uudelleen painiketta 2.
Hetken kuluttua näyttö palaa menossa olevaan
näkymään.
Laajennettu
liikennemerkkien tunnistus
F Kytke päälle nopeudenrajoitin/ vakionopeussäädin.
Nopeudenrajoittimen/vakionopeussäätimen
tiedot tulevat näkyviin.
Ajaminen

137

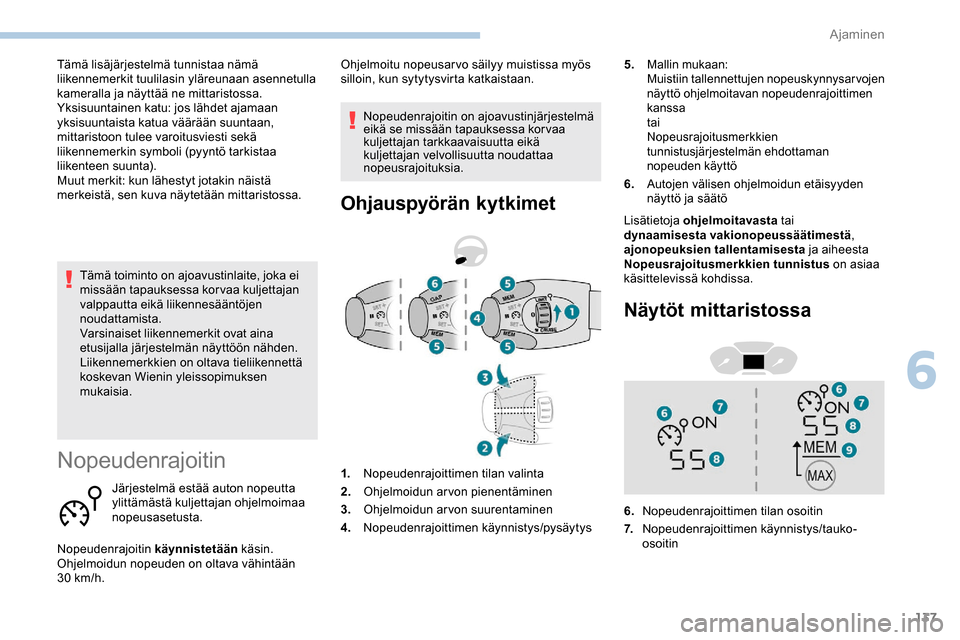

Tämä toiminto on ajoavustinlaite, joka ei
missään tapauksessa korvaa kuljettajan
valppautta eikä liikennesääntöjen
noudattamista.
Varsinaiset liikennemerkit ovat aina
etusijalla järjestelmän näyttöön nähden.
Liikennemerkkien on oltava tieliikennettä
koskevan Wienin yleissopimuksen
mukaisia.
Tämä lisäjärjestelmä tunnistaa nämä
liikennemerkit tuulilasin yläreunaan asennetulla
kameralla ja näyttää ne mittaristossa.
Yksisuuntainen katu: jos lähdet ajamaan
yksisuuntaista katua väärään suuntaan,
mittaristoon tulee varoitusviesti sekä
liikennemerkin symboli (pyyntö tarkistaa
liikenteen suunta).
Muut merkit: kun lähestyt jotakin näistä
merkeistä, sen kuva näytetään mittaristossa.
Nopeudenrajoitin
Järjestelmä estää auton nopeutta
ylittämästä kuljettajan ohjelmoimaa
nopeusasetusta.
Nopeudenrajoitin käynnistetään käsin.
Ohjelmoidun nopeuden on oltava vähintään
30


km/h. Nopeudenrajoitin on ajoavustinjärjestelmä
eikä se missään tapauksessa kor vaa
kuljettajan tarkkaavaisuutta eikä
kuljettajan velvollisuutta noudattaa
nopeusrajoituksia.
Ohjauspyörän kytkimetLisätietoja ohjelmoitavasta
tai
dynaamisesta vakionopeussäätimestä ,
ajonopeuksien tallentamisesta ja aiheesta
Nopeusrajoitusmerkkien tunnistus on asiaa
käsittelevissä kohdissa. 5.
Mallin mukaan:
Muistiin tallennettujen nopeuskynnysarvojen
näyttö ohjelmoitavan nopeudenrajoittimen
kanssa
tai
Nopeusrajoitusmerkkien
tunnistusjärjestelmän ehdottaman
nopeuden käyttö
6.
Autojen välisen ohjelmoidun etäisyyden
näyttö ja säätö
Ohjelmoitu nopeusar vo säilyy muistissa myös
silloin, kun sytytysvirta katkaistaan.
1.
Nopeudenrajoittimen tilan valinta
2. Ohjelmoidun arvon pienentäminen
3. Ohjelmoidun arvon suurentaminen
4. Nopeudenrajoittimen käynnistys/pysäytys
Näytöt mittaristossa
6.Nopeudenrajoittimen tilan osoitin
7. Nopeudenrajoittimen käynnistys/tauko-
osoitin
6
Ajaminen

138

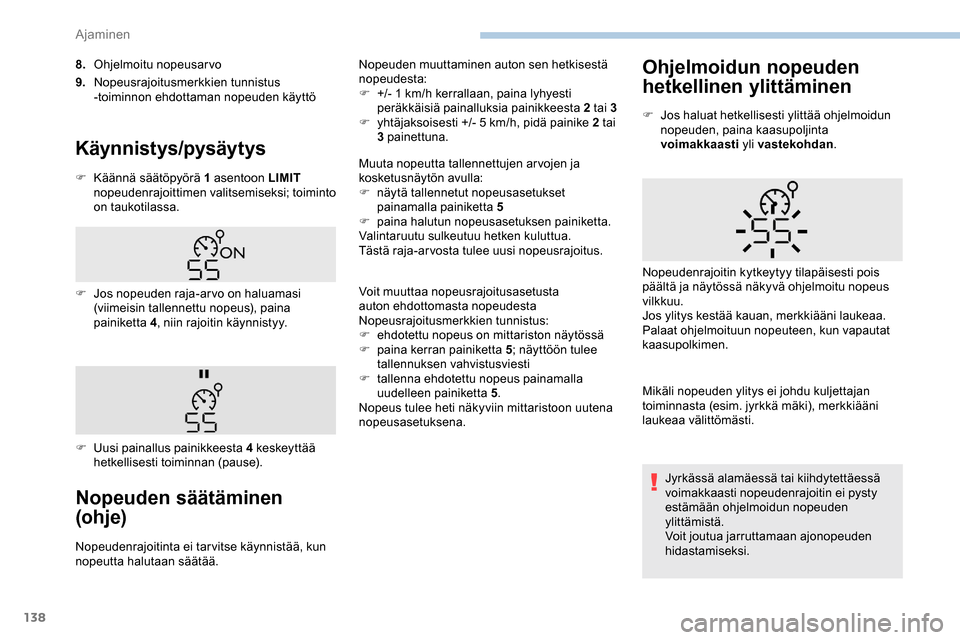

8.Ohjelmoitu nopeusarvo
9. Nopeusrajoitusmerkkien tunnistus
-toiminnon ehdottaman nopeuden käyttö
Käynnistys/pysäytys
F Käännä säätöpyörä 1 asentoon LIMIT
nopeudenrajoittimen valitsemiseksi; toiminto
on taukotilassa.
Nopeuden säätäminen
(ohje)
Nopeudenrajoitinta ei tar vitse käynnistää, kun
nopeutta halutaan säätää. Nopeuden muuttaminen auton sen hetkisestä
nopeudesta:
F

+
/- 1 km/h kerrallaan, paina lyhyesti
peräkkäisiä painalluksia painikkeesta 2 tai 3
F
y
htäjaksoisesti +/- 5 km/h, pidä painike 2 tai
3 painettuna.
Muuta nopeutta tallennettujen ar vojen ja
kosketusnäytön avulla:
F
n
äytä tallennetut nopeusasetukset
painamalla painiketta 5
F
pa
ina halutun nopeusasetuksen painiketta.
Valintaruutu sulkeutuu hetken kuluttua.
Tästä raja-arvosta tulee uusi nopeusrajoitus.
Ohjelmoidun nopeuden
hetkellinen ylittäminen
F Jos nopeuden raja-arvo on haluamasi (viimeisin tallennettu nopeus), paina
painiketta 4 , niin rajoitin käynnistyy.
F

U
usi painallus painikkeesta 4 keskeyttää
hetkellisesti toiminnan (pause). F

J
os haluat hetkellisesti ylittää ohjelmoidun
nopeuden, paina kaasupoljinta
voimakkaasti yli vastekohdan .
Mikäli nopeuden ylitys ei johdu kuljettajan
toiminnasta (esim. jyrkkä mäki), merkkiääni
laukeaa välittömästi. Nopeudenrajoitin kytkeytyy tilapäisesti pois
päältä ja näytössä näkyvä ohjelmoitu nopeus
vilkkuu.
Jos ylitys kestää kauan, merkkiääni laukeaa.
Palaat ohjelmoituun nopeuteen, kun vapautat
kaasupolkimen.
Voit muuttaa nopeusrajoitusasetusta
auton ehdottomasta nopeudesta
Nopeusrajoitusmerkkien tunnistus:
F

e
hdotettu nopeus on mittariston näytössä
F

pa
ina kerran painiketta 5; näyttöön tulee
tallennuksen vahvistusviesti
F

t
allenna ehdotettu nopeus painamalla
uudelleen painiketta 5 .
Nopeus tulee heti näkyviin mittaristoon uutena
nopeusasetuksena.
Jyrkässä alamäessä tai kiihdytettäessä
voimakkaasti nopeudenrajoitin ei pysty
estämään ohjelmoidun nopeuden
ylittämistä.
Voit joutua jarruttamaan ajonopeuden
hidastamiseksi.
Ajaminen

139

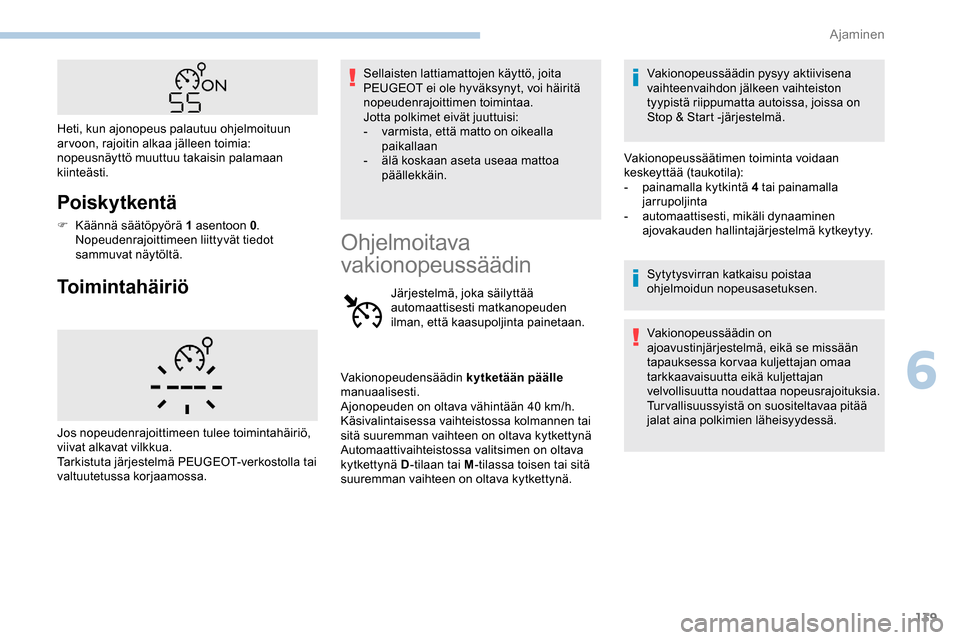

Poiskytkentä
F Käännä säätöpyörä 1 asentoon 0.
Nopeudenrajoittimeen liittyvät tiedot
sammuvat näytöltä.
Toimintahäiriö
Sellaisten lattiamattojen käyttö, joita
PEUGEOT ei ole hyväksynyt, voi häiritä
nopeudenrajoittimen toimintaa.
Jotta polkimet eivät juuttuisi:
-

v
armista, että matto on oikealla
paikallaan
-

ä
lä koskaan aseta useaa mattoa
päällekkäin.
Heti, kun ajonopeus palautuu ohjelmoituun
arvoon, rajoitin alkaa jälleen toimia:
nopeusnäyttö muuttuu takaisin palamaan
kiinteästi.
Jos nopeudenrajoittimeen tulee toimintahäiriö,
viivat alkavat vilkkua.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Ohjelmoitava
vakionopeussäädin
Järjestelmä, joka säilyttää
automaattisesti matkanopeuden
ilman, että kaasupoljinta painetaan. Vakionopeussäädin pysyy aktiivisena
vaihteenvaihdon jälkeen vaihteiston
tyypistä riippumatta autoissa, joissa on
Stop & Start -järjestelmä.
Vakionopeussäätimen toiminta voidaan
keskeyttää (taukotila):
-
pa
inamalla kytkintä 4 tai painamalla
jarrupoljinta
-
a
utomaattisesti, mikäli dynaaminen
ajovakauden hallintajärjestelmä kytkeytyy.
Sytytysvirran katkaisu poistaa
ohjelmoidun nopeusasetuksen.
Vakionopeussäädin on
ajoavustinjärjestelmä, eikä se missään
tapauksessa kor vaa kuljettajan omaa
tarkkaavaisuutta eikä kuljettajan
velvollisuutta noudattaa nopeusrajoituksia.
Turvallisuussyistä on suositeltavaa pitää
jalat aina polkimien läheisyydessä.
Vakionopeudensäädin kytketään päälle

manuaalisesti.
Ajonopeuden on oltava vähintään 40
km/h.
Käsivalintaisessa vaihteistossa kolmannen tai
sitä suuremman vaihteen on oltava kytkettynä
Automaattivaihteistossa valitsimen on oltava
kytkettynä D -tilaan tai M-tilassa toisen tai sitä
suuremman vaihteen on oltava kytkettynä.
6
Ajaminen

140

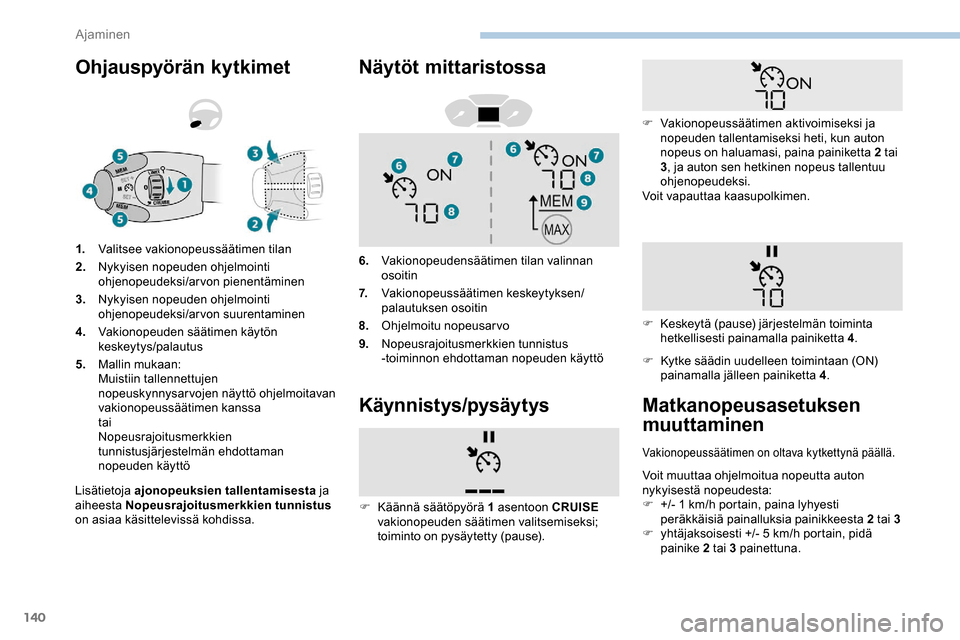

Ohjauspyörän kytkimet
Lisätietoja ajonopeuksien tallentamisesta ja
aiheesta Nopeusrajoitusmerkkien tunnistus
on asiaa käsittelevissä kohdissa. 1.
Valitsee vakionopeussäätimen tilan
2. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon pienentäminen
3. Nykyisen nopeuden ohjelmointi
ohjenopeudeksi/arvon suurentaminen
4. Vakionopeuden säätimen käytön
keskeytys/palautus
5. Mallin mukaan:
Muistiin tallennettujen
nopeuskynnysarvojen näyttö ohjelmoitavan
vakionopeussäätimen kanssa
tai
Nopeusrajoitusmerkkien
tunnistusjärjestelmän ehdottaman
nopeuden käyttö
Näytöt mittaristossa
6.Vakionopeudensäätimen tilan valinnan
osoitin
7. Vakionopeussäätimen keskeytyksen/
palautuksen osoitin
8. Ohjelmoitu nopeusarvo
9. Nopeusrajoitusmerkkien tunnistus
-toiminnon ehdottaman nopeuden käyttö
Käynnistys/pysäytys
F Kytke säädin uudelleen toimintaan (ON)
painamalla jälleen painiketta 4 .
F

Kä

ännä säätöpyörä 1 asentoon CRUISE
vakionopeuden säätimen valitsemiseksi;
toiminto on pysäytetty (pause). F

V
akionopeussäätimen aktivoimiseksi ja
nopeuden tallentamiseksi heti, kun auton
nopeus on haluamasi, paina painiketta 2 tai
3 , ja auton sen hetkinen nopeus tallentuu
ohjenopeudeksi.
Voit vapauttaa kaasupolkimen.
F
K
eskeytä (pause) järjestelmän toiminta
hetkellisesti painamalla painiketta 4 .
Matkanopeusasetuksen
muuttaminen
Vakionopeussäätimen on oltava kytkettynä päällä.
Voit muuttaa ohjelmoitua nopeutta auton
nykyisestä nopeudesta:
F

+
/- 1 km/h portain, paina lyhyesti
peräkkäisiä painalluksia painikkeesta 2 tai 3
F

y
htäjaksoisesti +/- 5 km/h portain, pidä

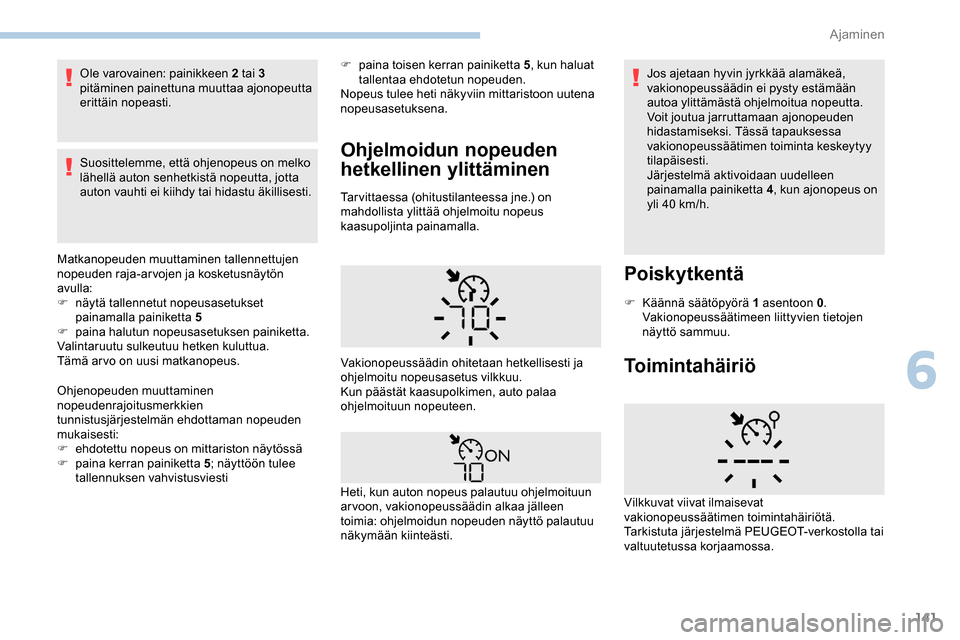

painike 2 tai 3 painettuna.
Ajaminen

141
Ole varovainen: painikkeen 2 tai 3
pitäminen painettuna muuttaa ajonopeutta
erittäin nopeasti.
Suosittelemme, että ohjenopeus on melko
lähellä auton senhetkistä nopeutta, jotta
auton vauhti ei kiihdy tai hidastu äkillisesti.
Matkanopeuden muuttaminen tallennettujen
nopeuden raja-arvojen ja kosketusnäytön
avulla:
F

n
äytä tallennetut nopeusasetukset
painamalla painiketta 5
F

pa
ina halutun nopeusasetuksen painiketta.
Valintaruutu sulkeutuu hetken kuluttua.
Tämä arvo on uusi matkanopeus.
Ohjelmoidun nopeuden
hetkellinen ylittäminen
Tarvittaessa (ohitustilanteessa jne.) on
mahdollista ylittää ohjelmoitu nopeus
kaasupoljinta painamalla. Jos ajetaan hyvin jyrkkää alamäkeä,
vakionopeussäädin ei pysty estämään
autoa ylittämästä ohjelmoitua nopeutta.
Voit joutua jarruttamaan ajonopeuden
hidastamiseksi. Tässä tapauksessa
vakionopeussäätimen toiminta keskeytyy
tilapäisesti.
Järjestelmä aktivoidaan uudelleen
painamalla painiketta 4
, kun ajonopeus on
yli 40 km/h.
Poiskytkentä
F Käännä säätöpyörä 1 asentoon 0.
Vakionopeussäätimeen liittyvien tietojen
näyttö sammuu.
ToimintahäiriöVakionopeussäädin ohitetaan hetkellisesti ja
ohjelmoitu nopeusasetus vilkkuu.
Kun päästät kaasupolkimen, auto palaa
ohjelmoituun nopeuteen.
Heti, kun auton nopeus palautuu ohjelmoituun
arvoon, vakionopeussäädin alkaa jälleen
toimia: ohjelmoidun nopeuden näyttö palautuu
näkymään kiinteästi. Vilkkuvat viivat ilmaisevat
vakionopeussäätimen toimintahäiriötä.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Ohjenopeuden muuttaminen
nopeudenrajoitusmerkkien
tunnistusjärjestelmän ehdottaman nopeuden
mukaisesti:
F

e

hdotettu nopeus on mittariston näytössä
F

pa

ina kerran painiketta 5 ; näyttöön tulee
tallennuksen vahvistusviesti F

pa
ina toisen kerran painiketta 5
, kun haluat
tallentaa ehdotetun nopeuden.
Nopeus tulee heti näkyviin mittaristoon uutena
nopeusasetuksena.
6

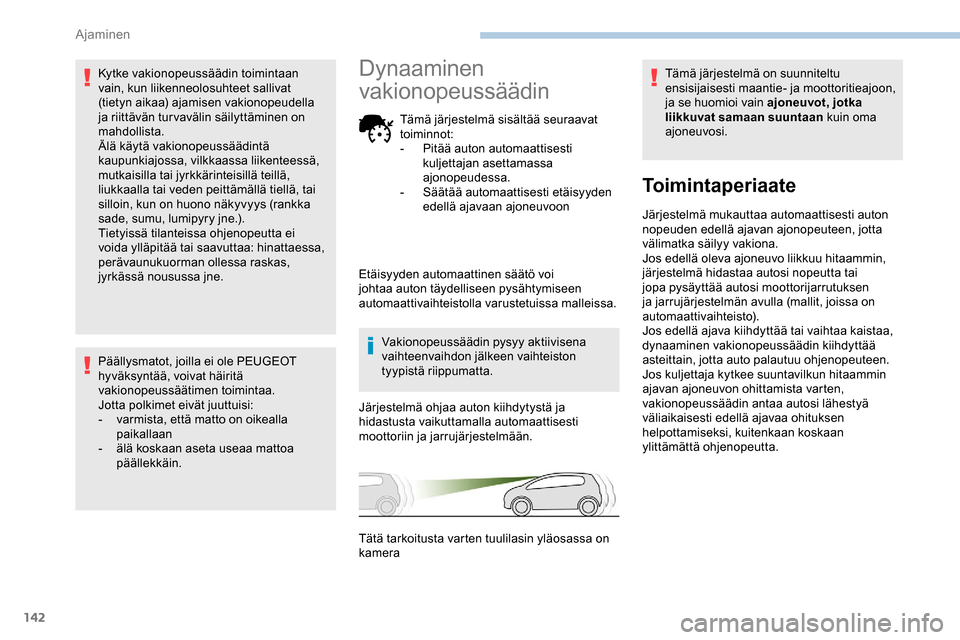

Ajaminen

142
Kytke vakionopeussäädin toimintaan
vain, kun liikenneolosuhteet sallivat
(tietyn aikaa) ajamisen vakionopeudella
ja riittävän turvavälin säilyttäminen on
mahdollista.
Älä käytä vakionopeussäädintä
kaupunkiajossa, vilkkaassa liikenteessä,
mutkaisilla tai jyrkkärinteisillä teillä,
liukkaalla tai veden peittämällä tiellä, tai
silloin, kun on huono näkyvyys (rankka
sade, sumu, lumipyry jne.).
Tietyissä tilanteissa ohjenopeutta ei
voida ylläpitää tai saavuttaa: hinattaessa,
perävaunukuorman ollessa raskas,
jyrkässä nousussa jne.
Päällysmatot, joilla ei ole PEUGEOT
hyväksyntää, voivat häiritä
vakionopeussäätimen toimintaa.
Jotta polkimet eivät juuttuisi:
-
v
armista, että matto on oikealla
paikallaan
-

ä
lä koskaan aseta useaa mattoa
päällekkäin.Dynaaminen
vakionopeussäädin
Tämä järjestelmä sisältää seuraavat
toiminnot:
-

P
itää auton automaattisesti
kuljettajan asettamassa
ajonopeudessa.
-

S
äätää automaattisesti etäisyyden
edellä ajavaan ajoneuvoon
Vakionopeussäädin pysyy aktiivisena
vaihteenvaihdon jälkeen vaihteiston
tyypistä riippumatta.
Järjestelmä ohjaa auton kiihdytystä ja
hidastusta vaikuttamalla automaattisesti
moottoriin ja jarrujärjestelmään. Tämä järjestelmä on suunniteltu
ensisijaisesti maantie- ja moottoritieajoon,
ja se huomioi vain ajoneuvot, jotka
liikkuvat samaan suuntaan
kuin oma
ajoneuvosi.
Toimintaperiaate
Järjestelmä mukauttaa automaattisesti auton
nopeuden edellä ajavan ajonopeuteen, jotta
välimatka säilyy vakiona.
Jos edellä oleva ajoneuvo liikkuu hitaammin,
järjestelmä hidastaa autosi nopeutta tai
jopa pysäyttää autosi moottorijarrutuksen
ja jarrujärjestelmän avulla (mallit, joissa on
automaattivaihteisto).
Jos edellä ajava kiihdyttää tai vaihtaa kaistaa,
dynaaminen vakionopeussäädin kiihdyttää
asteittain, jotta auto palautuu ohjenopeuteen.
Jos kuljettaja kytkee suuntavilkun hitaammin
ajavan ajoneuvon ohittamista varten,
vakionopeussäädin antaa autosi lähestyä
väliaikaisesti edellä ajavaa ohituksen
helpottamiseksi, kuitenkaan koskaan
ylittämättä ohjenopeutta.
Etäisyyden automaattinen säätö voi
johtaa auton täydelliseen pysähtymiseen
automaattivaihteistolla varustetuissa malleissa.
Tätä tarkoitusta varten tuulilasin yläosassa on
kamera
Ajaminen
