2019 Peugeot Partner Návod k obsluze (in Czech)

175
ON
ON
ON

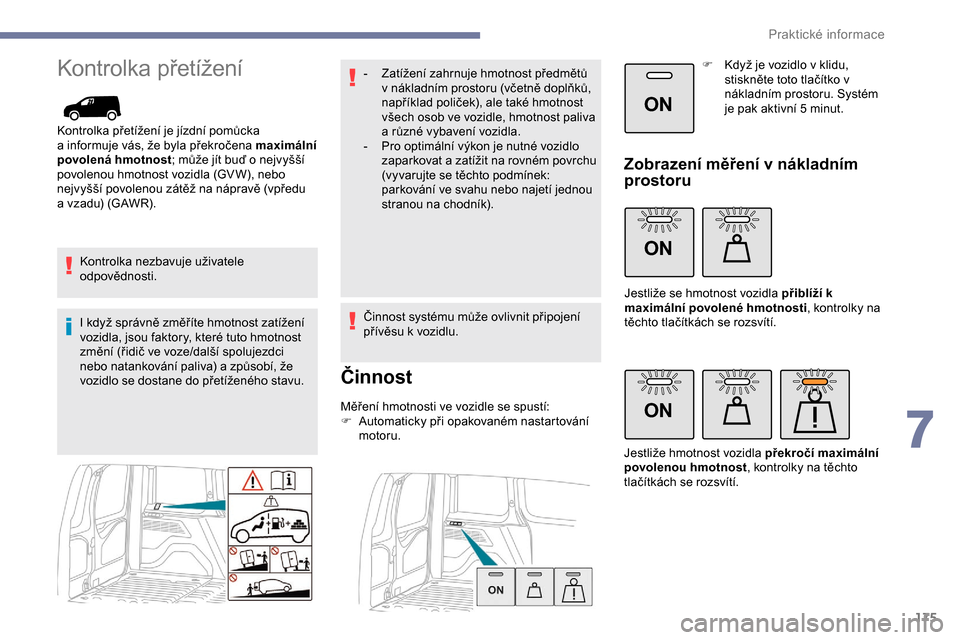

Kontrolka přetížení
Kontrolka přetížení je jízdní pomůcka
a informuje vás, že byla překročena maximální
povolená hmotnost ; může jít buď o
nejvyšší
povolenou hmotnost vozidla (GV W), nebo
nejvyšší povolenou zátěž na nápravě (vpředu
a
vzadu) (GAWR). Kontrolka nezbavuje uživatele
odpovědnosti.
I když správně změříte hmotnost zatížení
vozidla, jsou faktory, které tuto hmotnost
změní (řidič ve voze/další spolujezdci
nebo natankování paliva) a způsobí, že
vozidlo se dostane do přetíženého stavu. -

Z
atížení zahrnuje hmotnost předmětů
v nákladním prostoru (včetně doplňků,
například poliček), ale také hmotnost
všech osob ve vozidle, hmotnost paliva
a různé vybavení vozidla.
-
P ro optimální výkon je nutné vozidlo
zaparkovat a zatížit na rovném povrchu
(vyvarujte se těchto podmínek:
parkování ve svahu nebo najetí jednou
stranou na chodník).
Činnost systému může ovlivnit připojení
přívěsu k vozidlu.
Činnost
Měření hmotnosti ve vozidle se spustí:
F A utomaticky při opakovaném nastartování
motoru. F

K
dyž je vozidlo v klidu,
stiskněte toto tlačítko v
nákladním prostoru. Systém
je pak aktivní 5 minut.
Zobrazení měření v nákladním
prostoru
Jestliže se hmotnost vozidla přiblíží k
maximální povolené hmotnosti
, kontrolky na
těchto tlačítkách se rozsvítí.
Jestliže hmotnost vozidla překročí maximální
povolenou hmotnost , kontrolky na těchto
tlačítkách se rozsvítí.
7
Pr

176
ON
Zobrazení měření na přístrojové
desce.
Jestliže hmotnost vozidla překročí
maximální povolenou hmotnost,
tato kontrolka se rozsvítí.
Porucha
Zobrazení poruchy v nákladním
p rostoru
Obraťte se na ser vis sítě PEUGEOT nebo na
jiný kvalifikovaný ser vis.
Zobrazování na přístrojové desce
Po spuštění akce v nákladním prostoru,
k ontrolky tří tlačítek zablikají současně po dobu
3
s a poté zhasnou. Tyto kontrolka se rozsvítí a
doprovází je
zobrazení hlášení.
Obraťte se na ser vis sítě PEUGEOT nebo na
jiný kvalifikovaný ser vis.
Režim úspory energie
Tento systém řídí dobu používání některých
funkcí, aby bylo zachováno dostatečné nabití
baterie.
Po zastavení motoru můžete dále po maximální
souhrnnou dobu přibližně čtyřiceti minut
používat audiosystém a
telematický systém,
stěrače čelního okna, potkávací světlomety,
stropní světla atd.
Zapnutí tohoto režimu
Na displeji přístrojové desky se zobrazí hlášení
o vstupu do režimu úspory energie a zapnuté
funkce jsou dočasně vyřazeny z
činnosti.
Jestliže v
té chvíli již probíhá telefonický
hovor, bude udržován při použití hands-
free sady s
rozhraním Bluetooth vašeho
audiosystému po dobu přibližně 10
minut.
Vypnutí režimu
Vyřazené funkce budou automaticky znovu
uvedeny do činnosti při příštím použití vozidla.
Pro okamžité opětovné zapnutí těchto funkcí
nastartujte motor a nechte ho běžet:
-

m
éně než deset minut, abyste získali čas
k
používání funkcí po dobu přibližně pěti
minut,
-

v
íce než deset minut, abyste mohli funkce
používat po dobu přibližně třiceti minut.
Dodržte stanovenou dobu činnosti motoru, aby
bylo zaručeno potřebné dobití akumulátoru.
Nepoužívejte tento postup nastartování
motoru pro dobití akumulátoru opakovaně a
dlouhodobě.
S vybitým akumulátorem není možné
spouštět motor.
Více informací o 12V akumulátoru
naleznete v
příslušné kapitole.
Pr

177
Režim snížení
elektrického zatížení
vozidla
Jedná se o systém, který řídí možnost
p oužívání některých funkcí s ohledem na
úroveň nabití akumulátoru.
Za jízdy vozidla se při odlehčení dočasně
deaktivují některé funkce, jako jsou klimatizace
či odmrazování zadního okna...
Deaktivované funkce budou automaticky znovu
aktivovány, jakmile to podmínky umožní.
Střešní tyče/střešní nosič
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k
přetížení jedné
ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: zvýšená bude zejména
citlivost na boční vítr a to může ovlivnit
stabilitu vozidla.
Pravidelně kontrolujte odolnost a
utažení střešních nosičů a zahrádky,
přinejmenším před každou cestou. Z bezpečnostních důvodů a
aby nedošlo
k
poškození střechy vozidla, je nezbytně
nutné používat pouze střešní tyče
a
nosiče schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a
podmínky
pro používání, uvedené v
návodu
dodaném spolu se střešními tyčemi
a
nosiči.
Při připevňování nákladu
(
nepřesahujícího výšku 40 cm) ke
střešním tyčím, nepřekračujte níže
uvedená zatížení:
-
P
říčníky na podélných střešních
nosičích: 80 kg
.
-
D
va střešní příčníky namontované na
střeše: 100 kg
.
-
T
ři střešní příčníky na střeše: 150 kg
.
-
H
liníkový střešní nosič: 120 kg
.
-
O
celový střešní nosič: 115 kg
.
Jestliže výška nákladu překračuje
40 cm, přizpůsobte rychlost vozidla
profilu vozovky, aby nedošlo k poškození
střešních lišt nebo zahrádky a úchytů na
vozidle.
Řiďte se předpisy platnými v dané zemi,
abyste respektovali zákony upravující
přepravu předmětů delších než vozidlo. Pro montáž příčných střešních tyčí nebo
zahrádky používejte k tomu určené úchyty:
F
o
tevřete krytky upevnění na vozidle,
F
u
místěte upevňovací pr vky a postupně je na
střeše zajistěte,
F
u
jistěte se, že je střešní tyčový nosič
správně upevněn (zatřeste tyčemi),
Tyče jsou navzájem zaměnitelné pro každý
úchyt.
Kapota motoru
Před zahájením provádění jakýchkoli činností
pod kapotou motoru deaktivujte systém
Stop & Start, abyste předešli jakémukoliv
riziku zranění způsobeného automatickým
přechodem do režimu START.
7
Pr

178
Motory
Benzín
Nafta
Umístění uvolňovací páčky kapoty v
interiéru brání otevření kapoty v případě,
že jsou přední levé dveře zavřené.
Je-li motor zahřátý, manipulujte s
pojistkou
a vzpěrou kapoty opatrně (nebezpečí
popálení), používejte chráněnou zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Ventilátor chlazení se může rozběhnout
i
po vypnutí motoru: dejte pozor na
předměty či oděvy, které by mohly být
zachyceny lopatkami ventilátoru.
Otevírání
F Otevřete levé přední dveře.
F Přitáhněte směrem k sobě uvolňovací páčku umístěnou ve spodní části dveřního rámu.
F Nadzvedněte pojistku a zvedněte kapotu.
F
V
yjměte vzpěru
z jejího uložení
a umístěte ji do
zářezu pro zajištění
kapoty v
otevřené
poloze.
Zavírání
F Vysuňte vzpěru ze zajišťovacího zářezu.
F N echejte vzpěru zapadnout do jejího
uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením ověř te, že je kapota řádně
zajištěná.
Z
důvodu přítomnosti elektrických
zařízení v
motorovém prostoru vozidla
je doporučeno tento prostor chránit před
vodou (déšť, mytí…). Tyto motory jsou uvedeny jako příklady, které
mají sloužit jako vodítko.
Umístění měrky oleje a
hrdla pro doplňování
motorového oleje se mohou lišit.
1. Nádržka na kapalinu do ostřikovače.
2. Nádrž na chladicí kapalinu motoru.
3. Nádržka na brzdovou kapalinu.
4. Akumulátor.
5. Pojistková skříňka.
6. Vzduchový filtr.
7. Měrka hladiny motorového oleje.
8. Uzávěr otvoru na doplňování motorového
oleje.
Pr

179
Okruh motorové nafty je pod velmi
vysokým tlakem.
Veškeré práce na tomto okruhu smějí
provádět výhradně pracovníci ser visní sítě
PEUGEOT nebo jiné odborný ser vis.
Kontrola hladiny náplní
Pravidelně provádějte kontrolu výšky hladiny
náplní v souladu s dokumentem plán údržby
výrobce. V případě potřeby kapalinu doplňte,
pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechejte
příslušný systém prověřit v ser visu sítě
PEUGEOT nebo v jiném odborný ser vis.
Tato kapalina musí odpovídat
doporučením výrobce vozu a
jeho motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí
popálení) a
ventilátor se může kdykoliv
rozeběhnout (i
při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku použitého
oleje a dalších provozních kapalin s kůží.
Většina kapalin je zdraví škodlivá
a
některé jsou i silně žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě PEUGEOT nebo jiného
odborný ser vis a
zlikvidujte také nádoby,
které byly pro tento účel určeny.
Hladina motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce
(u
vozidel vybavených elektrickou
měrkou), nebo prostřednictvím měrky
oleje.
Pro dosažení věrohodného výsledku
musí být vaše vozidlo odstaveno na
vodorovném podkladu, s motorem
vypnutým po dobu alespoň 30
minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost PEUGEOT doporučuje kontrolovat
hladinu oleje a
případně olej doplnit vždy po
ujetí 5

000 km.
Kontrola pomocí měrky oleje
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za barevný konec a celou ji
vytáhněte.
F

O
třete konec měrky pomocí čisté, netřepivé
tkaniny.
F

Z
asuňte měrku zpět na její místo až na
doraz a
znovu ji vytáhněte ke kontrole
olejové stopy: hladina oleje se musí
nacházet mezi značkami A a B .
A = MA X
B = MIN
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nespouštějte
motor .
-

P
okud je překročena hladina MAX
(nebezpečí poškození motoru), obraťte
se na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
-

P
okud hladina je pod značkou MIN , je nutné
motorový olej doplnit.
7
Praktick

180
Jakostní třída oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá svojí
jakostní třídou typu motoru vozidla a že splňuje
doporučení výrobce vozidla.
Doplňování hladiny motorového oleje
Umístění otvoru pro doplňování motorového
oleje je znázorněno na příslušném schématu
motorového prostoru.
F
V
yšroubujte uzávěr pro přístup k plnicímu
otvoru.
F

D
olévejte olej po malém množství, aby
se předešlo potřísnění okolních dílů
(nebezpečí požáru).
F

V
yčkejte několik minut, než překontrolujete
množství oleje ruční měrkou.
F

D
oplňte olej znovu, pokud je to nutné.
F

P
o doplnění oleje utáhněte pečlivě uzávěr
nalévacího otvoru a ruční měrku oleje
umístěte zpět do jejího uložení.
Po doplnění oleje bude hodnota
zobrazovaná při zapnutí zapalování
ukazatelem množství oleje na přístrojové
desce platná až po uplynutí 30
minut.
Výměna motorového oleje
Aby byla zachována spolehlivost motoru a
zařízení na omezování emisí škodlivin, nikdy
nepoužívejte do motorového oleje přísady.
Hladina brzdové kapaliny
Hladina této kapaliny se musí
nacházet v blízkosti značky „MA X“.
Není-li tomu tak, ověř te stupeň
opotřebení brzdových destiček.
Výměna chladicí kapaliny
Podrobné informace o inter valech výměny této
k apaliny naleznete v dokumentu plán údržby
výrobce.
Specifikace kapaliny do ostřikovačů
Tato kapalina musí odpovídat doporučením
výrobce vozu.
Hladina chladicí kapaliny
Kontrolujte pravidelně hladinu
chladicí kapaliny.
Doplňování této kapaliny mezi
dvěma pravidelnými ser visními
prohlídkami je běžné.
Kontrola a
doplňování se musí provádět
zásadně na vozidle se studeným motorem.
Nedostatečná hladina této kapaliny představuje
nebezpečí závažného poškození motoru
vozidla.
Hladina kapaliny se musí nacházet v
blízkosti
značky „MA X“, nesmí jí však překročit.
Pokud se hladina nachází v blízkosti značky
„MIN“, nebo dokonce pod ní, je nutné doplnit
kapalinu. Když je motor zahřátý, je teplota chladicí
kapaliny regulována elektrickým ventilátorem.
Kromě toho je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po
zastavení motoru.
Pokud je nezbytné provést zásah ihned,
použijte hadřík, s
jehož pomocí nejpr ve povolte
uzávěr o dvě otáčky a nechejte klesnout tlak.
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
Ventilátor chlazení se může rozběhnout
i po vypnutí motoru: dejte pozor na
předměty či oděvy, které by mohly být
zachyceny lopatkami ventilátoru.
Specifikace kapaliny
Kapalina musí odpovídat doporučením
výrobce.
Hladina kapaliny
ostřikovačů
Průběžně doplňujte potřebné
množství kapaliny.
Objem nádrže:
-

5

,3

litru u verzí pro velmi studené klimatické
podmínky,
-

2

,2

litru u ostatních verzí.
Pr

181
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat připravenou směs.
V zimě (teploty pod nulou) musí být použita
odpovídající nemrznoucí směs, která ochrání
součásti systému (čerpadlo, nádrž, vedení
atd.).
Za žádných okolností nedolévejte čistou vodu
(riziko zamrznutí, zanášení vápencovými
usazeninami atd.).
Hladina aditiva do nafty
(vznětové motory s
f
iltrem
pevných částic)
Minimální množství aditiva je
oznámeno nepřerušovaným
svícením jedné z těchto výstražných
kontrolek, doprovázeným zvukovým
signálem a hlášením o dosažení
minimálního množství aditiva pro filtr
pevných částic.
Doplňování
Doplnění aditiva musí být provedeno bez
prodlení v ser visu sítě PEUGEOT nebo v jiném
kvalifikovaném ser visu.
HladinaAdBlue
Jakmile bude dosaženo hladiny rezer vy, spustí
se výstraha.
Abyste se vyhnuli vyřazení vozidla z provozu
podle předpisů, musíte provést doplnění
AdBlue.
Další informace o AdBlue a o systému SCR ,
zejména pak o
doplňování kapaliny, naleznete
v
příslušné kapitole.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
pr vky v souladu s pokyny v dokumentu plán
údržby výrobce a
v závislosti na typu motoru
vašeho vozidla.
Jinak požádejte o
provedení kontroly ser vis sítě
PEUGEOT nebo jiný odborný ser vis.
Akumulátor 12 V
Akumulátor nevyžaduje údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek
(u
verzí bez rychlosvorek) a čistotu
připojovacích míst.
Více informací a
opatření, která je třeba
podniknout před zahájením jakékoliv
práce na 12
V akumulátoru , naleznete
v

příslušné kapitole. Verze vozidel vybavené systémem
Stop & Start pracují s
12V olověným
akumulátorem se specifickou technologií a
charakteristikami.
Jeho výměna smí být prováděna pouze
v ser visu sítě PEUGEOT nebo v jiném
odborném servis.
Filtr vzduchový
Vyžadují-li to podmínky v daném
prostředí (vysoká prašnost, ...) a
provozní podmínky vozidla ( jízdy po
městě, ...), vyměňujte ho případně
dvakrát častěji .
Filtr v kabině
Vyžadují-li to podmínky v daném
prostředí (vysoká prašnost, ...) a
provozní podmínky vozidla ( jízdy po
městě, ...), vyměňujte ho případně
dvakrát častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a
být
příčinou nepříjemných pachů.
7
Pr

182
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Filtr pevných částic (vznětové motory)
Dočasné rozsvícení této jedné
z těchto výstražných kontrolek
a zobrazení hlášení o nebezpečí
zanesení filtru pevných částic
signalizují počátek zanášení filtru
pevných částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
40

mil/h (60 km/h), a to až do zhasnutí
ko nt r o l k y.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva do nafty.
Více informací o
kontrole hladiny
provozních náplní naleznete v
příslušné
kapitole. U
nového vozidla se mohou pr vní
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru naprázdno
lze ve výjimečných případech při
akceleraci zpozorovat emise vodních par
z výfuku. Nemají vliv na chování vozidla
ani na životní prostředí.
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Automatická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí). Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k
úniku z okruhu).
Stav opotřebení brzdových
kotoučů
Veškeré informace o kontrole
o potřebení brzdových kotoučů
poskytnou pracovníci dealerské sítě
PEUGEOT nebo kvalifikovaného
servisu.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to i v
období mezi dvěma pravidelnými
prohlídkami.
Kontrola systému musí být provedena
v ser visní síti PEUGEOT nebo v jiném
kvalifikovaném ser visu.
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd i v
období mezi dvěma pravidelnými
prohlídkami vozidla.
Pr
