2019 Peugeot Partner Návod k obsluze (in Czech)

199
Světla do mlhy
Ty p D, H11
Zadní světla
Více informací o výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
S křídlovými dveřmi/zadními
výklopnými dveřmi
1. Brzdová/obrysová světla.
Ty p
B, P21/5W
2. Směrová světla.
Ty p B , PY21W (žlutá)
3. Zpětné světlomety.
Ty p B , P21W
4. Světla do mlhy.
Ty p B , P21W
F

Z
evnitř odpojte elektrický konektor na zadní
straně světel.
F

Z

asuňte plochý šroubovák mezi světlo a
jeho kryt.
F

Z

atáhnutím a současným páčením kryt
uvolněte.
F

D

emontujte dva upevňovací šrouby modulu.
F

V

yjměte modul z jeho uložení. F
S
tiskněte zajišťovací jazýček a odpojte
konektor.
F

P

ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ruček.
F

V

yjměte držák žárovky.
F

V

yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
V případě potřeby výměny těchto žárovek
se můžete rovněž obrátit na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný ser vis.

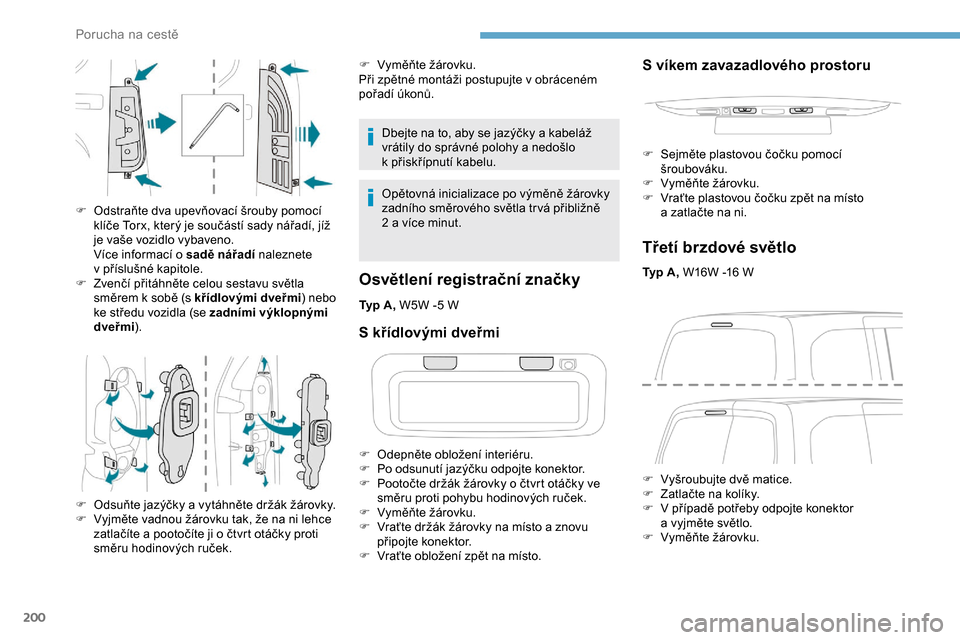

8
Porucha na cestě

200
Dbejte na to, aby se jazýčky a kabeláž
v rátily do správné polohy a nedošlo
k
přiskřípnutí kabelu.
Opětovná inicializace po výměně žárovky
zadního směrového světla tr vá přibližně
2
a více minut.
Osvětlení registrační značky
Typ A, W5W -5 W
F

O

dstraňte dva upevňovací šrouby pomocí
klíče Torx, který je součástí sady nářadí, jíž
je vaše vozidlo vybaveno.
Více informací o

sadě nářadí naleznete
v

příslušné kapitole.
F

Z

venčí přitáhněte celou sestavu světla
směrem k sobě (s křídlovými dveřmi ) nebo
ke středu vozidla (se zadními výklopnými
dveřmi ).
F

O

dsuňte

jazýčky a

vytáhněte držák žárovky.
F

V

yjměte vadnou žárovku tak, že na ni lehce
zatlačíte a

pootočíte ji o

čtvrt otáčky proti
směru hodinových ruček. F

V
yměňte žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
S křídlovými dveřmi
F Odepněte obložení interiéru.
F P o odsunutí jazýčku odpojte konektor.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ruček.
F

V
yměňte žárovku.
F

V
raťte držák žárovky na místo a znovu
připojte konektor.
F

V
raťte obložení zpět na místo.
S víkem zavazadlového prostoru
F Sejměte plastovou čočku pomocí šroubováku.
F

V
yměňte žárovku.
F

V
raťte plastovou čočku zpět na místo
a
zatlačte na ni.
Třetí brzdové světlo
Typ A, W16W -16 W
F
V
yšroubujte dvě matice.
F

Z
atlačte na kolíky.
F

V
případě potřeby odpojte konektor
a
vyjměte světlo.
F

V
yměňte žárovku.
Porucha na cestě

201
Výměna pojistky
Přístup k sadě nářadí
Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky.
F

U
volněte víko přitažením jeho levého a poté
pravého horního rohu.
F

Z
cela uvolněte kryt a otočte jej.
F

V
yjměte pinzetu z jejího uložení.
Výměna pojistky
Před výměnou pojistky je nutné:
F z jistit příčinu poruchy a odstranit ji,
F

v
ypnout všechny elektrické spotřebiče,
F

z
nehybnit vozidlo a vypnout zapalování,
F

p
odle příslušných tabulek a nákresů určit
vadnou pojistku.
Při manipulaci s pojistkou je nezbytné:
F

p
oužít k vytažení pojistky z patice speciální
pinzetu a zkontrolovat vlákno pojistky.
F

v
adnou pojistku nahrazovat vždy pojistkou
se stejnou proudovou hodnotou (stejná
bar va); použití jiné hodnoty pojistky může
způsobit poruchu (riziko požáru).
Pokud se v krátké době po výměně pojistky
závada objeví znovu, nechte překontrolovat
elektrické vybavení v ser visu sítě PEUGEOT
nebo v jiném kvalifikovaném ser visu.
Dobrá VadnáVýměna za pojistku, která není uvedena
v
tabulkách, může způsobit vážnou
poruchu vozidla. Obraťte se na ser vis sítě
PEUGEOT nebo na jiný odborný ser vis.
Montáž elektrického příslušenství
Elektrický systém vašeho vozidla je
navržen tak, aby mohl pracovat se
standardním nebo volitelným vybavením.
Před montáží dalšího elektrického
vybavení nebo doplňků do svého vozidla
se poraďte s
pracovníky ser visu sítě
PEUGEOT nebo jiného odborného
servisu.
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší než
10
mil

iampérů.Pinzeta
8
Porucha na cestě

202
Č. pojistkyProudová hodnota (A)Funkce
F1 10
Bezdrátová nabíječka na chytrý telefon, elektrochromové zpětné zrcátko.
F4 15Houkačka.
F6 20Čerpadlo ostřikovače skel.
F7 10Zásuvka 12
V (zadní).
F10 30Modul elektrických zámků.
F13 10Telematika a ovladače rádia
F14 5Alarm, indikátor přetížení, pokročilá telematická jednotka.
F19 3Centrála pro přívěs.
F22 3Obrazovka pro vykreslení systému Surround Rear Vision.
F23 5Obecná centrála pro přívěs.
F27 5Přídavné topení.
F29 20Audiosystém, dotyková obrazovka.
F32 15Zásuvka 12
V (přední).
F34 5Ovládání zrcátka
F36 5Zásuvka USB.
Více informací o montáži tažného zařízení
nebo vybavení typu TA XI vám poskytne
ser vis sítě PEUGEOT.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
přístrojové desky (na levé straně).
Přístup k pojistkám
F Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.
Pojistky popsané dále se liší podle výbavy
Vašeho vozidla.
Porucha na cestě

203
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám
F Uvolněte dvě západky A .
F O dstraňte kryt.
F

Vy
měňte pojistku.
F

P
o dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A , aby
byla zaručena těsnost pojistkové skříňky. Pojistka
Č.
Hodnota zatížitelnosti (A)Funkce
F16 15Přední světlomety
do mlhy.
F18 10
Pravé dálkové světlo.
F19 10Levé dálkové světlo.
F29 40
Stírání čelního okna.
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověný startovací
akumulátor
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu s
platnou legislativou a v žádném případě
nesmějí být odhazovány do běžného
domovního odpadu.
Použité baterie dálkového ovladače a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s akumulátorem si chraňte
oči a obličej.
Veškeré činnosti s akumulátorem smějí
být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se předešlo
jakémukoliv riziku výbuchu nebo požáru.
Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem
Stop & Start pracují s
12V olověným
akumulátorem se specifickou technologií a
charakteristikami.
Jeho výměna smí být prováděna pouze
v ser visu sítě PEUGEOT nebo v
jiném
odborném servisu.
8
Porucha na cestě

204
Přístup k baterii
Akumulátor se nachází pod kapotou motoru.
F
O tevřete kapotu pomocí vnitřní
uvolňovací páčky a poté pomocí venkovní
bezpečnostní západky.
F

U
pevněte vzpěru kapoty.
Více informací o kapotě a motoru
naleznete v
příslušných kapitolách.
Startování pomocí jiného
akumulátoru
Pokud je akumulátor vašeho vozidla vybitý, lze
motor nastartovat pomocí jiného akumulátoru
(externího nebo z jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje. Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte startovací zdroj
s
napětím 24 V nebo vyšším.
Nejpr ve zkontrolujte, zda použitý záložní
akumulátor má jmenovité napětí 12 V
a minimální kapacitu odpovídající kapacitě
vybitého akumulátoru.
Vozidla se nesmějí vzájemně dotýkat.
V obou vozech vypněte všechny elektrické
spotřebiče (audiosystém, stěrače, světla
atd.).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých dílů
motoru (ventilátor, řemeny atd.).
Neodpojujte svorku kladného pólu (+),
když je motor spuštěn. F
N
astartujte motor pomocného vozidla a
nechte jej spuštěný po dobu několika minut.
F
N
astartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F
P
očkejte, dokud se motor neustálí ve
volnoběžných otáčkách.
F
O
dpojte startovací kabely v opačném
pořadí , než v jakém jste je připojovali.
F
N
echte motor spuštěný po dobu minimálně
30 minut (vozidlo může stát nebo s ním
můžete jet), aby se akumulátor dostatečně
nabil.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Svorka (−) akumulátoru není přístupná.
Odděleně umístěný kostřicí bod se nachází
v
přední části vozidla.
F
P
řipojte čer vený kabel ke svorce pólu
(+) vybitého akumulátoru
A (v místě
navařené kovové části) a
poté druhý konec
tohoto kabelu ke svorce (+) pomocného
akumulátoru
B

nebo pomocného zdroje.F

P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce pólu (-)
pomocného akumulátoru B nebo
pomocného zdroje (nebo k ukostřovacímu
bodu druhého vozidla).
F
P
řipojte druhý konec zeleného nebo
černého kabelu k ukostřovacímu bodu C
porouchaného vozidla.
Porucha na cestě

205
Dobíjení akumulátoru pomocí
nabíječky akumulátorů
Pro zajištění optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-
p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé odstavení
vozidla (několik týdnů).
Obraťte se na dealera PEUGEOT nebo
odborný ser vis.
Pokud máte v plánu nabíjet akumulátor
sami, používejte pouze nabíječku, která
je určena pro olověné akumulátory se
jmenovitým napětím 12
V.
Řiďte se návodem k obsluze vydaným
výrobcem nabíječky.
Nikdy nezaměňujte polaritu.
Akumulátor není třeba odpojovat.
F

V
ypněte zapalování.
F

V
ypněte všechny elektrické spotřebiče
(audiosystém, světla, stěrače atd.). Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v ser visu sítě PEUGEOT
nebo v jiném odborném ser visu, kde
ověří, zda nejsou jeho vnitřní komponenty
poškozené a zda obal akumulátoru není
prasklý (riziko úniku jedovaté a korozívní
kyseliny).
F

P
řed připojením kabelů k akumulátoru
vypněte nabíječku B , aby se předešlo
případnému nebezpečnému jiskření.
F

O
věř te, zda jsou kabely nabíječky v dobrém
stavu.
F

N
adzvedněte plastový kryt na svorce (+),
je-li jím vozidlo vybaveno.
F

P
řipojte kabely nabíječky B následujícím
způsobem:
-

K
ladný (+) čer vený kabel ke svorce (+)
akumulátoru A.
-

Z
áporný (-) černý kabel ke kostře C
vozidla.
F

P
o dokončení nabíjení vypněte nabíječku B
a
až poté odpojte kabely od akumulátoru A.Pokud je ve voze tento štítek, je nezbytné
používat pouze 12V nabíječku, jinak hrozí
nevratné poškození elektrického vybavení
souvisejícího se systémem Stop & Start.
Odpojování akumulátoru
Aby se uchovala dostatečná úroveň nabití
baterie pro nastartování motoru, je doporučeno
při dlouhodobém odstavení vozidla baterii
odpojit.
Před odpojením akumulátoru:
F

u
zavřete všechny vstupy (dveře, zadní
výklopné dveře, okna, střechu),
8
Porucha na cestě

206
Rychloupínací svorky
Odpojení svorky (+)Opětovné připojení svorky (+)
Nemanipulujte s páčkou silou, protože
v případě chybného umístění objímky
nebude zajištění možné; v
takovém
případě zopakujte celý postup od začátku.
Po opětovném připojení akumulátoru
Po opětovném připojení akumulátoru zapněte
zapalování a počkejte 1 minutu, aby se
inicializovaly elektronické systémy. A ž poté
spusťte motor.
Pokud však po této manipulaci přetr vávají malé
obtíže, obraťte se na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis. Při další cestě nemusí být po pr vním
nastartování motoru systém Stop & Start
funkční.
V
takovém případě bude systém
k dispozici až po určité době nepřetržitého
odstavení vozidla, jehož délka závisí na
venkovní teplotě a stavu nabití baterie (až
přibližně 8 hodin).
F

v

ypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
F

v

ypněte zapalování a

vyčkejte alespoň čtyři
minuty.
Z

baterie stačí odpojit kladnou svorku (+).
F

Z

vedněte páčku A zcela nahoru, čímž se
odjistí svorka B .
F

Z

vednutím sejměte objímku B
.F
Z
vedněte páčku A zcela nahoru.
F
N
asaďte otevřenou objímku B zpět na
svorku (+).
F
Z
atlačte objímku B co nejvíce dolů.
F
Sk
lopením páčky
A objímku B zajistěte. Pomocí popisu v příslušné kapitole musíte sami
resetovat určité systémy, jako například:
-
d
álkové ovládání zamykání nebo
elektronický klíč (podle verze),
-
e
lektricky ovládaná okna,
-
e
lektricky ovládané dveře,
-
d
atum a čas,
-
u
ložené stanice autorádia.
Ta ž e n í
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
vlečného oka.
Přístup k o
ku
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Porucha na cestě
