2019 Peugeot Partner Инструкция по эксплуатации (in Russian)

23

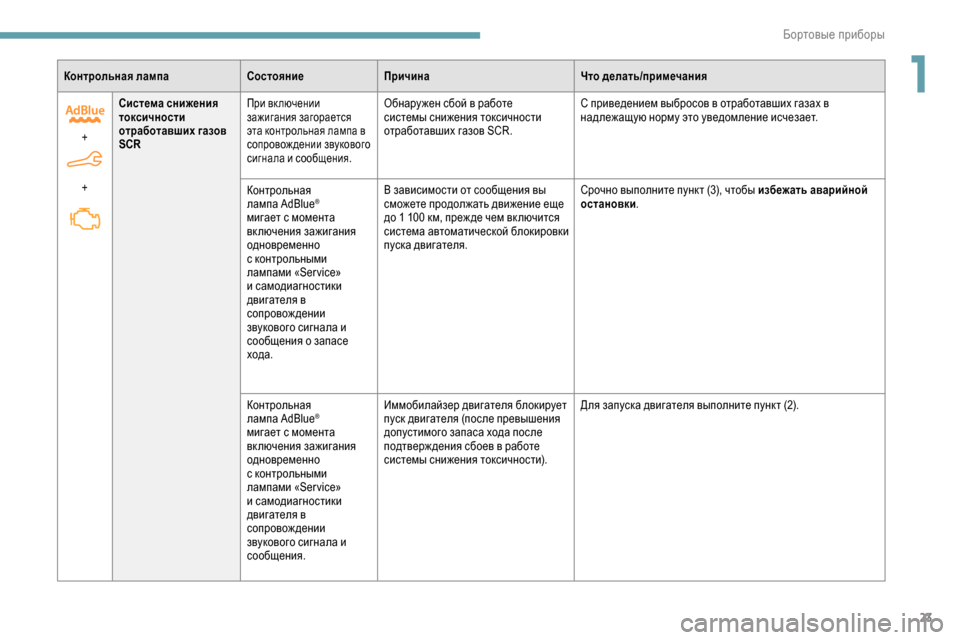

Контрольная лампаСостояниеПричина Что делать/примечания
+
+ Система снижения
токсичности
отработавших газов
SCR
При вк лючении
зажигания загорается
эта контрольная лампа в
сопровождении звукового
сигнала и сообщения.Обнару жен сбой в работе
системы снижения токсичности
отработавших газов SCR.
С приведением выбросов в отработавших газах в
надлежащую норму это уведомление исчезает.
Контрольная
лампа AdBlue
®
мигает с момента
включения зажигания
одновременно
с контрольными
лампами «Ser vice»
и самодиагностики
двигателя в
сопровождении
звукового сигнала и
сообщения о запасе
хода. В зависимости от сообщения вы
сможете продолжать движение еще
до 1
100 км, преж де чем вк лючится
система автоматической блокировки
пуска двигателя. Срочно выполните пункт (3), чтобы избежать аварийной
остановки
.
Контрольная
лампа AdBlue
®
мигает с момента
включения зажигания
одновременно
с контрольными
лампами «Ser vice»
и самодиагностики
двигателя в
сопровождении
звукового сигнала и
сообщения. Иммобилайзер двигателя блокирует
пуск двигателя (после превышения
допустимого запаса хода после
подтверж дения сбоев в работе
системы снижения токсичности).
Для запуска двигателя выполните пункт (2).
1
Бортовые приборы

24

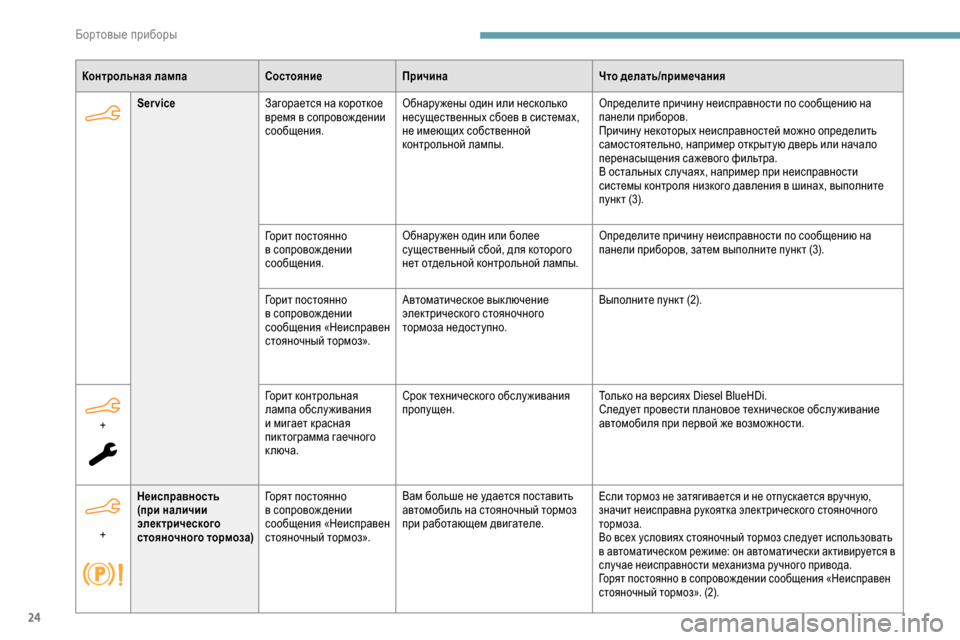

Контрольная лампаСостояниеПричина Что делать/примечания
Service Загорается на короткое
время в сопровож дении
сообщения. Обнару жены один или несколько
несущественных сбоев в системах,
не имеющих собственной
контрольной лампы. Определите причину неисправности по сообщению на
панели приборов.
Причину некоторых неисправностей можно определить
самостоятельно, например открытую дверь или начало
перенасыщения сажевого фильтра.
В остальных случаях, например при неисправности
системы контроля низкого давления в шинах, выполните
пункт (3).
Горит постоянно
в сопровож дении
сообщения. Обнару жен один или более
существенный сбой, для которого
нет отдельной контрольной лампы. Определите причину неисправности по сообщению на
панели приборов, затем выполните пункт (3).
+ Горит контрольная
лампа обслу живания
и мигает красная
пиктограмма гаечного
ключа.Срок технического обслу живания
пропущен.
Только на версиях Diesel BlueHDi.
Следует провести плановое техническое обслу живание
автомобиля при первой же возможности.
Горит постоянно
в сопровож дении
сообщения «Неисправен
стояночный тормоз».
Автоматическое выключение
электрического стояночного
тормоза недоступно.
Выполните пункт (2).
+ Неисправность
(при наличии
электрического
стояночного тормоза) Горят постоянно
в сопровож дении
сообщения «Неисправен
стояночный тормоз». Вам больше не удается поставить
автомобиль на стояночный тормоз
при работающем двигателе.
Если тормоз не затягивается и не отпускается вручную,
значит неисправна рукоятка электрического стояночного
тормоза.
Во всех условиях стояночный тормоз следует использовать
в автоматическом режиме: он автоматически активируется в
случае неисправности механизма ручного привода.
Горят постоянно в сопровож дении сообщения «Неисправен
стояночный тормоз». (2).
Бортовые приборы

25

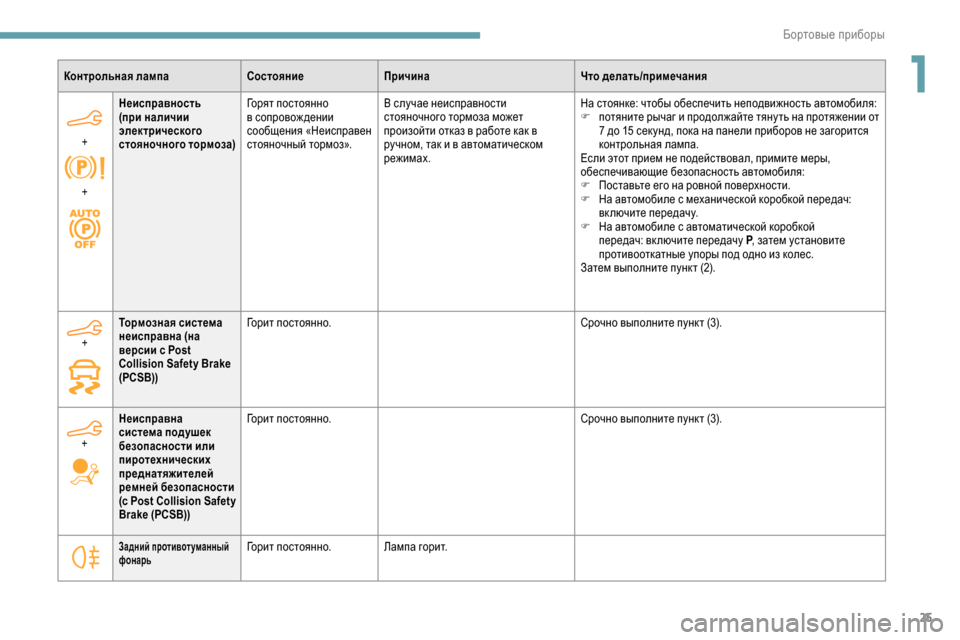

Контрольная лампаСостояниеПричина Что делать/примечания
+
+ Неисправность
(при наличии
электрического
стояночного тормоза)
Горят постоянно
в сопровож дении
сообщения «Неисправен
стояночный тормоз». В случае неисправности
стояночного тормоза может
произойти отказ в работе как в
ручном, так и в автоматическом
режимах. На стоянке: чтобы обеспечить неподвижность автомобиля:
F

п
отяните рычаг и продолжайте тяну ть на протяжении от
7 до 15
сек унд, пока на панели приборов не загорится
контрольная лампа.
Если этот прием не подействовал, примите меры,
обеспечивающие безопасность автомобиля:
F

П
оставьте его на ровной поверхности.
F

Н
а автомобиле с механической коробкой передач:
включите передачу.
F

Н
а автомобиле с автоматической коробкой
передач: вк лючите передачу P , затем установите
противооткатные упоры под одно из колес.
Затем выполните пункт (2).
Задний противот уманный
фонарьГорит постоянно. Лампа горит.
+
Тормозная система
неисправна (на
версии с Post
Collision Safety Brake
(PCSB)) Горит постоянно.
Срочно выполните пункт (3).
+ Неисправна
система подушек
безопасности или
пиротехнических
преднатяжителей
ремней безопасности
(с Post Collision Safety
Brake (PCSB)) Горит постоянно.
Срочно выполните пункт (3).
1
Бортовые приборы

26
Контрольная лампаСостояниеПричина Что делать/примечания
Зеленые сигнализаторы
Система «стоп-старт»Горит постоянно.При остановке автомобиля система «стоп-старт»
переводит двигатель в режим STOP.
Временно мигает. Режим STOP в настоящий момент недоступен,
или автоматически вк лючается режим START.
Hill Assist Descent
Control Горит постоянно.
Система активирована, но условия для ее работы
отсу тствуют (ук лон, слишком высокая скорость,
включенная передача).
Индикатор мигает. Система начинает работать. Автомобиль притормаживается; при движении
вниз по ск лону вк лючаются стоп-сигналы.
Eco-режим Горит постоянно.Вк лючен Эко-режим. Работа некоторых систем оптимизирована для
снижения расхода топлива.
Автоматический режим
работы стеклоочистителяГорит постоянно.Активирован автоматический режим работы
очистителя ветрового стек ла.
Противотуманные
фонари Горит постоянно.
Противотуманные фонари вк лючены.
Стояночные огни Горит постоянно.Стояночные огни вк лючены.
Указатели поворотов
Указатели поворотов
мигают и раздается
звуковой сигнал.Включены указатели поворотов.
Бортовые приборы

27
Контрольная лампаСостояниеПричина Что делать/примечания
Фары ближнего света Горит постоянно.Вк лючены фары ближнего света.
+
или Автоматическое
переключение
дальнего света фар
Горят постоянно. Система была активирована с помощью
сенсорного экрана (в меню «Автомобиль /
Вождение»).
Перек лючатель света переведен в положение
« AUTO».
Синие сигнализаторы
Фары дальнего света Горит постоянно.Лампы горят.
Черные/белые контрольные лампы
Нога на педали
тормоза Горит постоянно.
Нулевое или недостаточное нажатие на педаль
тормоза. На автомобиле с автоматической коробкой
передач нажмите на педаль тормоза при
работающем двигателе, перед тем как отпустить
стояночный тормоз и выйти из положения P
.
Нога на педали
сцепления Горит постоянно.
Система «стоп-старт»: переход в режим START
невозможен, так как педаль сцепления нажата не
полностью. Полностью выжмите педаль сцепления.
Автоматический
режим работы
стеклоочистителя Горит постоянно.
Активирован автоматический режим работы
очистителя ветрового стек ла.
(1) : Немедленно остановитесь в целях
безопасности и вык лючите зажигание. (3)
: Поезжайте в сервисную сеть PEUGEOT или в
специализированный техцентр.
(2): Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
1
Бортовые приборы

28

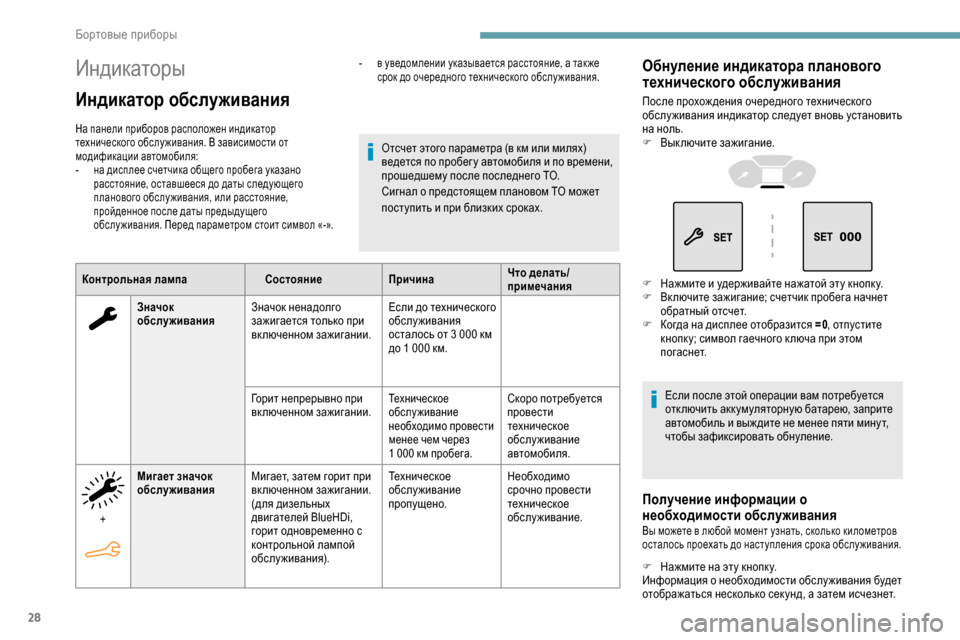

Индикаторы
Индикатор обслуживания
На панели приборов расположен индикатор
технического обслу живания. В зависимости от
модификации автомобиля:
-
н
а дисплее счетчика общего пробега указано
расстояние, оставшееся до даты следующего
планового обслу живания, или расстояние,
пройденное после даты предыдущего
обслу живания. Перед параметром стоит символ «-».
Контрольная лампа СостояниеПричинаЧто делать/
примечания
Отсчет этого параметра (в км или милях)
ведется по пробег у автомобиля и по времени,
прошедшему после последнего ТО.
Сигнал о предстоящем плановом ТО может
поступить и при близких сроках.
Значок
обслуживания Значок ненадолго
зажигается только при
включенном зажигании. Если до технического
обслуживания
осталось от 3
000 км
до 1
000 км.
Горит непрерывно при
включенном зажигании.
Техническое
обслуживание
необходимо провести
менее чем через
1
000 км пробега.Скоро потребуется
провести
техническое
обслуживание
автомобиля.
+ Мигает значок
обслуживания
Мигает, затем горит при
включенном зажигании.
(для дизельных
двигателей BlueHDi,
горит одновременно с
контрольной лампой
обслуживания). Техническое
обслуживание
пропущено.
Необходимо
срочно провести
техническое
обслуживание.
- в уведомлении указывается расстояние, а так же
срок до очередного технического обслу живания.Обнуление индикатора планового
технического обслуживания
После прохож дения очередного технического
обслу живания индикатор следует вновь установить
на ноль.
F

В
ыключите зажигание.
F

Н
ажмите и удерживайте нажатой эту кнопк у.
F

В
к лючите зажигание; счетчик пробега начнет
обратный отсчет.
F

К
огда на дисплее отобразится =0 , отпустите
кнопк у; символ гаечного к люча при этом
погаснет.
Если после этой операции вам потребуется
отключить аккумуляторную батарею, заприте
автомобиль и выж дите не менее пяти мину т,
чтобы зафиксировать обнуление.
Получение информации о
необходимости обслуживания
Вы можете в любой момент узнать, сколько километров
осталось проехать до наступления срока обслу живания.
F Нажмите на эту кнопк у.
Информация о необходимости обслу живания будет
отображаться несколько сек унд, а затем исчезнет.
Бортовые приборы

29

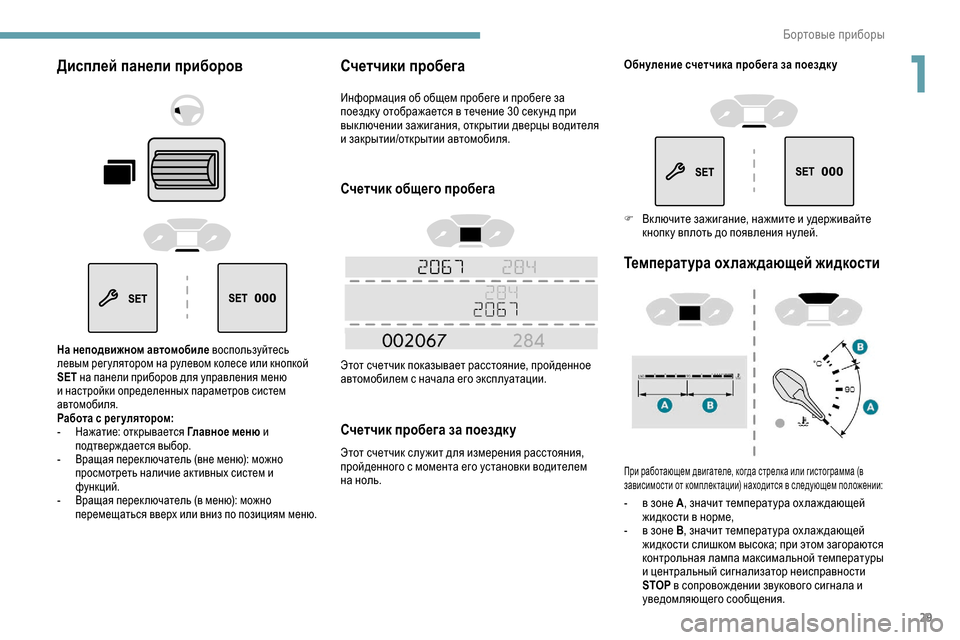

Дисплей панели приборов
На неподвижном автомобиле воспользуйтесь
левым рег улятором на рулевом колесе или кнопкой
SET на панели приборов для управления меню
и настройки определенных параметров систем
автомобиля.
Работа с рег улятором:
-

Н
ажатие: открывается Главное меню и
подтверждается выбор.
-

В
ращая перек лючатель (вне меню): можно
просмотреть наличие активных систем и
функций.
-

В
ращая перек лючатель (в меню): можно
перемещаться вверх или вниз по позициям меню.
Счетчики пробега
Информация об общем пробеге и пробеге за
поездк у отображается в течение 30 сек унд при
выключении зажигания, открытии дверцы водителя
и закрытии/открытии автомобиля.
Счетчик общего пробега
Этот счетчик показывает расстояние, пройденное
автомобилем с начала его эксплуатации.
Счетчик пробега за поездку
Этот счетчик слу жит для измерения расстояния,
пройденного с момента его установки водителем
на ноль.
Температура охлаж дающей жидкости
При работающем двигателе, когда стрелка или гистограмма (в
зависимости от комплектации) находится в следующем положении:
- в зоне A , значит температура ох лаж дающей
жидкости в норме,
-

в з
оне B, значит температура ох лаж дающей
жидкости слишком высока; при этом загораются
контрольная лампа максимальной температуры
и центральный сигнализатор неисправности
STOP в сопровож дении звукового сигнала и
уведомляющего сообщения.
Обнуление счетчика пробега за поездку
F

В
ключите зажигание, нажмите и удерживайте
кнопк у вплоть до появления нулей.
1
Бортовые приборы

30

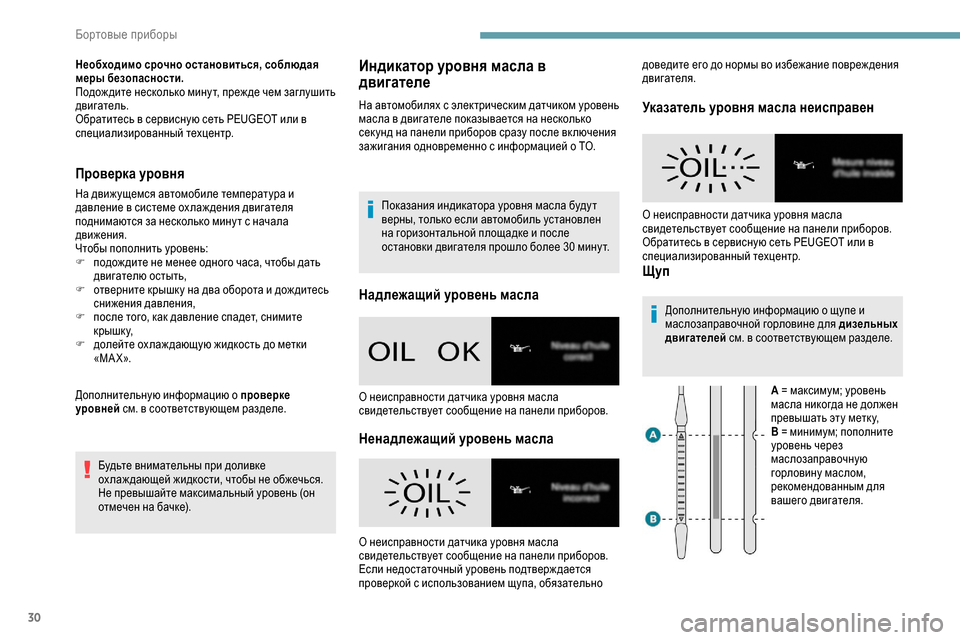

Необходимо срочно остановиться, соблюдая
меры безопасности.
Подож дите несколько мину т, преж де чем заглушить
двигатель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Проверка уровня
На движущемся автомобиле температура и
давление в системе ох лаж дения двигателя
поднимаются за несколько мину т с начала
движения.
Чтобы пополнить уровень:
F
п
одож дите не менее одного часа, чтобы дать
двигателю остыть,
F

о
тверните крышк у на два оборота и дож дитесь
снижения давления,
F

п
осле того, как давление спадет, снимите
к р ы ш к у,
F

д
олейте ох лаж дающую жидкость до метки
«M A X ».
Дополнительную информацию о проверке
уровней см. в соответствующем разделе.
Будьте внимательны при доливке
ох лаж дающей жидкости, чтобы не обжечься.
Не превышайте максимальный уровень (он
отмечен на бачке).
Индикатор уровня масла в
двигателе
На автомобилях с электрическим датчиком уровень
масла в двигателе показывается на несколько
сек унд на панели приборов сразу после вк лючения
зажигания одновременно с информацией о ТО.
Показания индикатора уровня масла буду т
верны, только если автомобиль установлен
на горизонтальной площадке и после
остановки двигателя прошло более 30
мину т.
Надлежащий уровень масла
Ненадлежащий уровень масла Указатель уровня масла неисправен
ЩупДополнительную информацию о щупе и
маслозаправочной горловине для
дизельных
двигателей см. в соответствующем разделе.
A = максимум; уровень
масла никогда не должен
превышать эту метк у,
B = минимум; пополните
уровень через
маслозаправочную
горловину маслом,
рекомендованным для
вашего двигателя.
О неисправности датчика уровня масла
свидетельствует сообщение на панели приборов.
О неисправности датчика уровня масла
свидетельствует сообщение на панели приборов.
Если недостаточный уровень подтверж дается
проверкой с использованием щупа, обязательно О неисправности датчика уровня масла
свидетельствует сообщение на панели приборов.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр. доведите его до нормы во избежание повреж дения
двигателя.
Бортовые приборы
