2019 OPEL VIVARO B Instrukcja obsługi (in Polish)

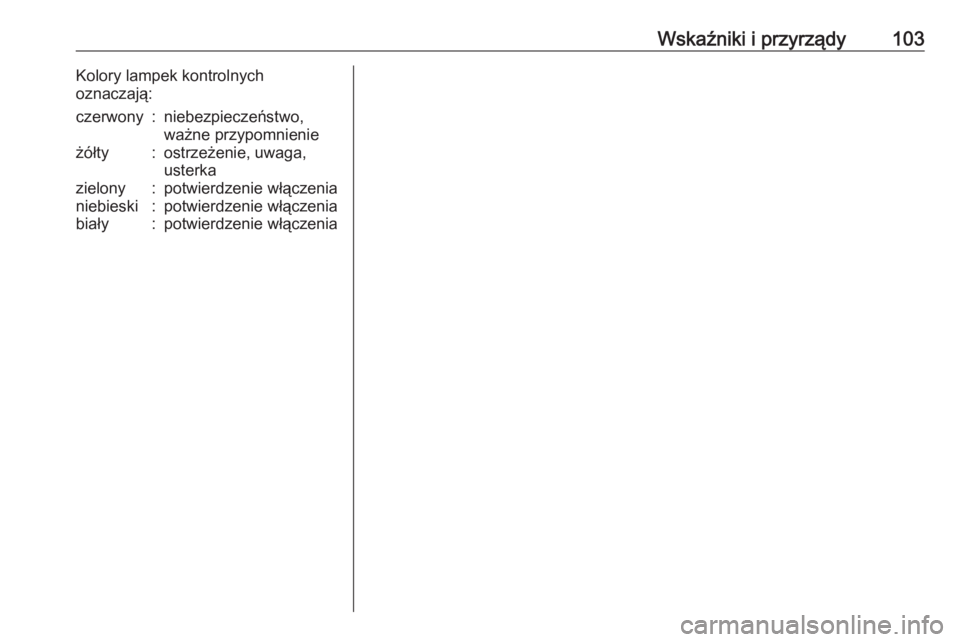

Wskaźniki i przyrządy103Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

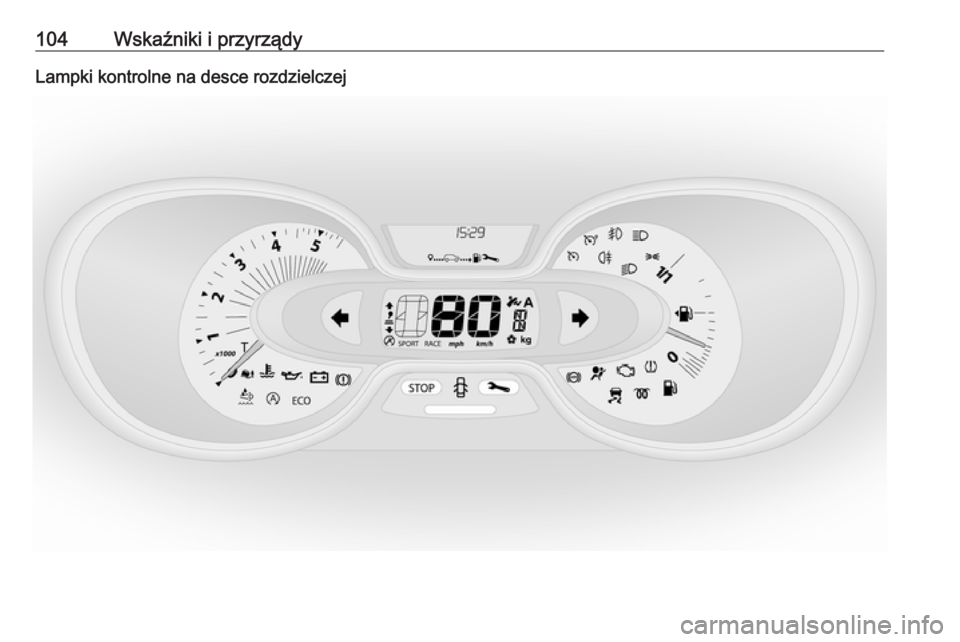

104Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

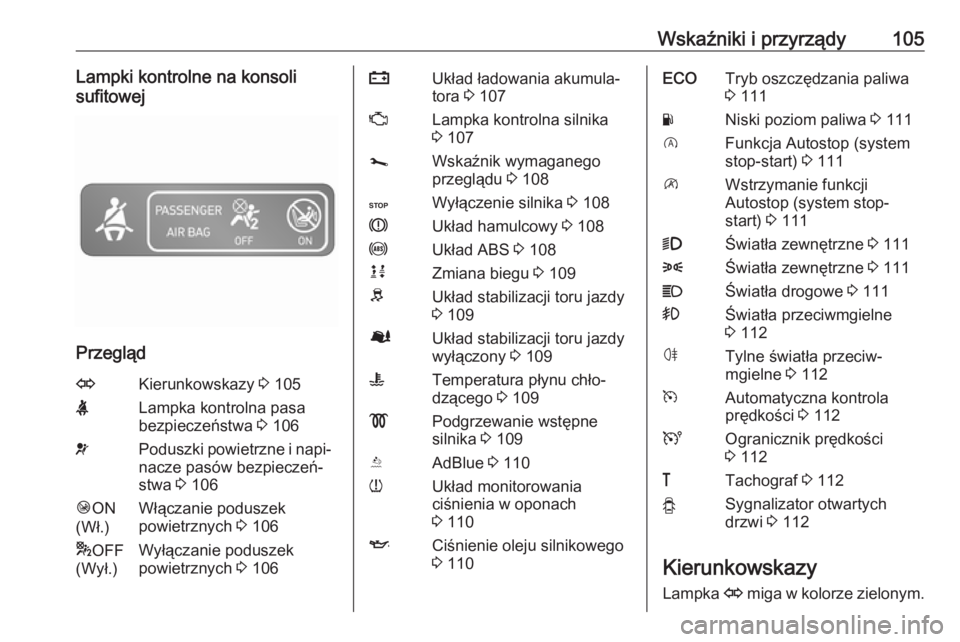

Wskaźniki i przyrządy105Lampki kontrolne na konsoli
sufitowej
Przegląd
OKierunkowskazy 3 105XLampka kontrolna pasa
bezpieczeństwa 3 106vPoduszki powietrzne i napi‐
nacze pasów bezpieczeń‐
stwa 3 106Ó ON
(Wł.)Włączanie poduszek
powietrznych 3 106* OFF
(Wył.)Wyłączanie poduszek
powietrznych 3 106pUkład ładowania akumula‐
tora 3 107ZLampka kontrolna silnika
3 107jWskaźnik wymaganego
przeglądu 3 108CWyłączenie silnika 3 108RUkład hamulcowy 3 108uUkład ABS 3 108kjZmiana biegu 3 109RUkład stabilizacji toru jazdy
3 109ØUkład stabilizacji toru jazdy
wyłączony 3 109WTemperatura płynu chło‐
dzącego 3 109!Podgrzewanie wstępne
silnika 3 109YAdBlue 3 110wUkład monitorowania
ciśnienia w oponach
3 110ICiśnienie oleju silnikowego
3 110ECOTryb oszczędzania paliwa
3 111YNiski poziom paliwa 3 111DFunkcja Autostop (system
stop-start) 3 111\Wstrzymanie funkcji
Autostop (system stop-
start) 3 1119Światła zewnętrzne 3 1118Światła zewnętrzne 3 111CŚwiatła drogowe 3 111>Światła przeciwmgielne
3 112øTylne światła przeciw‐
mgielne 3 112mAutomatyczna kontrola
prędkości 3 112UOgranicznik prędkości
3 112&Tachograf 3 112ySygnalizator otwartych
drzwi 3 112
Kierunkowskazy
Lampka O miga w kolorze zielonym.

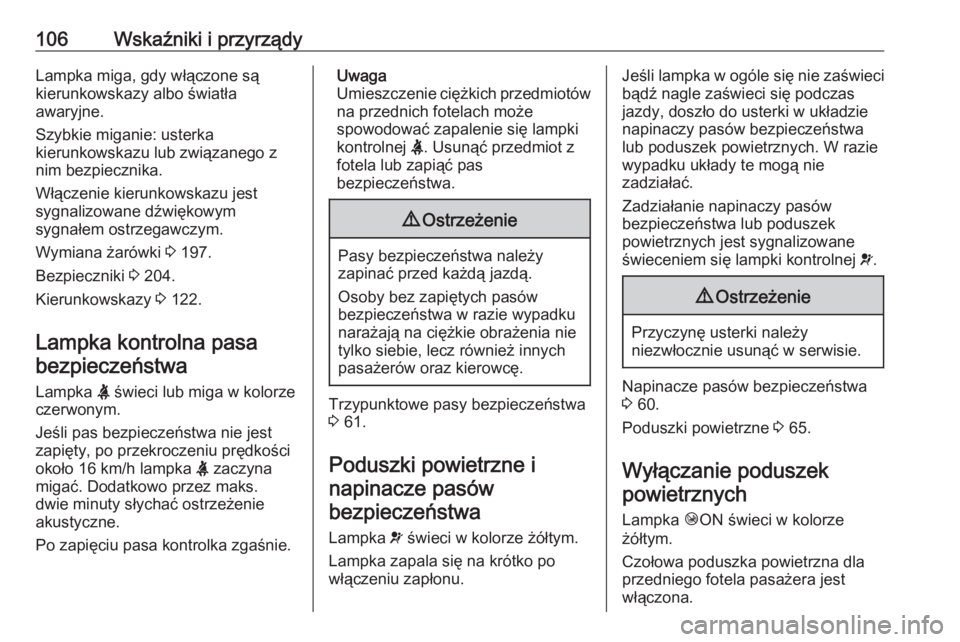

106Wskaźniki i przyrządyLampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym.
Wymiana żarówki 3 197.
Bezpieczniki 3 204.
Kierunkowskazy 3 122.
Lampka kontrolna pasa bezpieczeństwa
Lampka X świeci lub miga w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez maks.
dwie minuty słychać ostrzeżenie
akustyczne.
Po zapięciu pasa kontrolka zgaśnie.Uwaga
Umieszczenie ciężkich przedmiotów
na przednich fotelach może
spowodować zapalenie się lampki
kontrolnej X. Usunąć przedmiot z
fotela lub zapiąć pas
bezpieczeństwa.9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Trzypunktowe pasy bezpieczeństwa
3 61.
Poduszki powietrzne i napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Jeśli lampka w ogóle się nie zaświeci bądź nagle zaświeci się podczas
jazdy, doszło do usterki w układzie
napinaczy pasów bezpieczeństwa
lub poduszek powietrznych. W razie
wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa
3 60.
Poduszki powietrzne 3 65.
Wyłączanie poduszek powietrznych
Lampka ÓON świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.

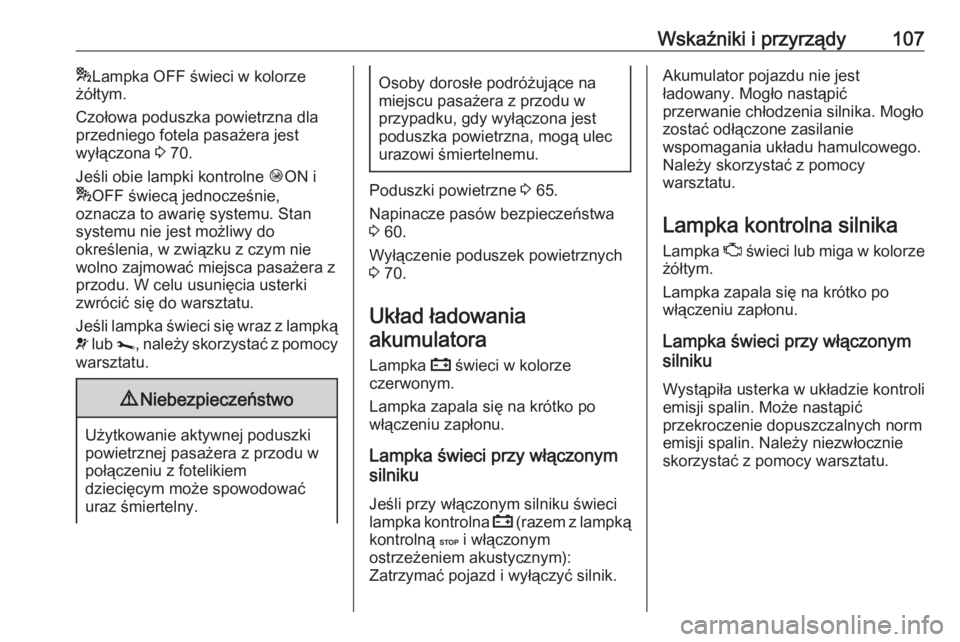

Wskaźniki i przyrządy107*Lampka OFF świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 70.
Jeśli obie lampki kontrolne ÓON i
* OFF świecą jednocześnie,
oznacza to awarię systemu. Stan systemu nie jest możliwy do
określenia, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki zwrócić się do warsztatu.
Jeśli lampka świeci się wraz z lampką
v lub j, należy skorzystać z pomocy
warsztatu.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 65.
Napinacze pasów bezpieczeństwa
3 60.
Wyłączenie poduszek powietrznych
3 70.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Jeśli przy włączonym silniku świeci
lampka kontrolna p (razem z lampką
kontrolną C i włączonym
ostrzeżeniem akustycznym): Zatrzymać pojazd i wyłączyć silnik.
Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Mogło
zostać odłączone zasilanie
wspomagania układu hamulcowego.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

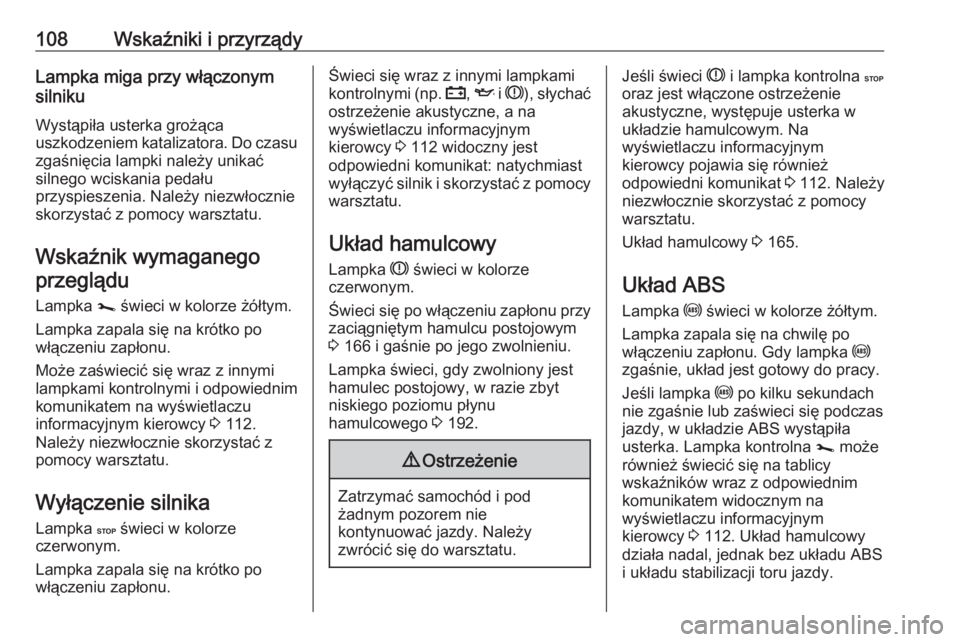

108Wskaźniki i przyrządyLampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganegoprzeglądu
Lampka j świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Może zaświecić się wraz z innymi
lampkami kontrolnymi i odpowiednim
komunikatem na wyświetlaczu
informacyjnym kierowcy 3 112.
Należy niezwłocznie skorzystać z
pomocy warsztatu.
Wyłączenie silnika
Lampka C świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.Świeci się wraz z innymi lampkami
kontrolnymi (np. p, I i R ), słychać
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy 3 112 widoczny jest
odpowiedni komunikat: natychmiast
wyłączyć silnik i skorzystać z pomocy
warsztatu.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Świeci się po włączeniu zapłonu przy zaciągniętym hamulcu postojowym
3 166 i gaśnie po jego zwolnieniu.
Lampka świeci, gdy zwolniony jest
hamulec postojowy, w razie zbyt
niskiego poziomu płynu
hamulcowego 3 192.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Jeśli świeci R i lampka kontrolna C
oraz jest włączone ostrzeżenie
akustyczne, występuje usterka w
układzie hamulcowym. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112. Należy
niezwłocznie skorzystać z pomocy warsztatu.
Układ hamulcowy 3 165.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na chwilę po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampka u po kilku sekundach
nie zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Lampka kontrolna j może
również świecić się na tablicy
wskaźników wraz z odpowiednim
komunikatem widocznym na
wyświetlaczu informacyjnym
kierowcy 3 112. Układ hamulcowy
działa nadal, jednak bez układu ABS
i układu stabilizacji toru jazdy.

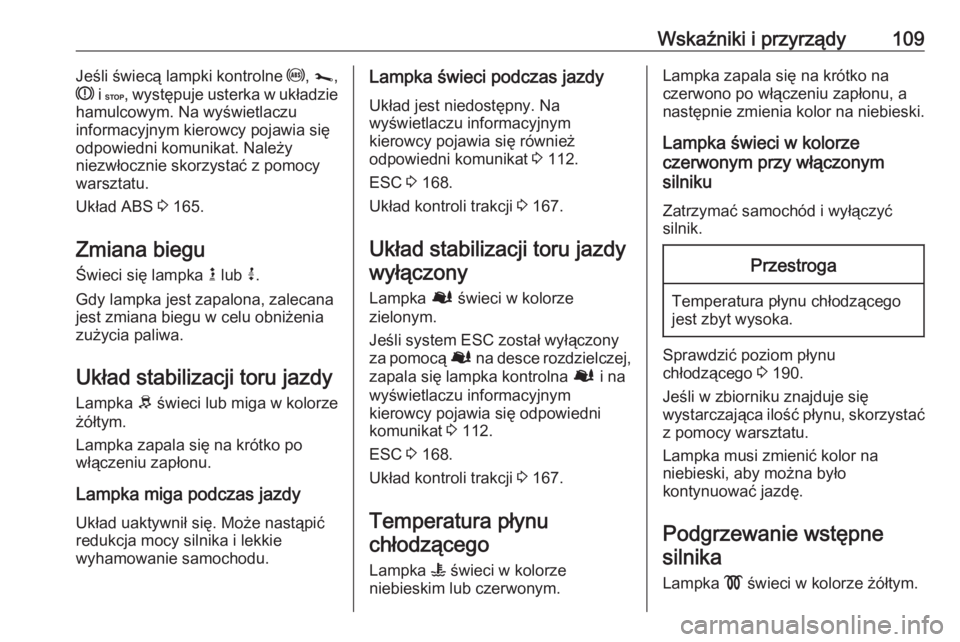

Wskaźniki i przyrządy109Jeśli świecą lampki kontrolne u, j ,
R i C , występuje usterka w układzie
hamulcowym. Na wyświetlaczu
informacyjnym kierowcy pojawia się
odpowiedni komunikat. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Układ ABS 3 165.
Zmiana biegu Świeci się lampka k lub j.
Gdy lampka jest zapalona, zalecana
jest zmiana biegu w celu obniżenia
zużycia paliwa.
Układ stabilizacji toru jazdy
Lampka R świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.Lampka świeci podczas jazdy
Układ jest niedostępny. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112.
ESC 3 168.
Układ kontroli trakcji 3 167.
Układ stabilizacji toru jazdy wyłączony
Lampka Ø świeci w kolorze
zielonym.
Jeśli system ESC został wyłączony
za pomocą Ø na desce rozdzielczej,
zapala się lampka kontrolna Ø i na
wyświetlaczu informacyjnym
kierowcy pojawia się odpowiedni
komunikat 3 112.
ESC 3 168.
Układ kontroli trakcji 3 167.
Temperatura płynu chłodzącego
Lampka W świeci w kolorze
niebieskim lub czerwonym.Lampka zapala się na krótko na
czerwono po włączeniu zapłonu, a następnie zmienia kolor na niebieski.
Lampka świeci w kolorze
czerwonym przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 190.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Lampka musi zmienić kolor na
niebieski, aby można było
kontynuować jazdę.
Podgrzewanie wstępnesilnika
Lampka ! świeci w kolorze żółtym.

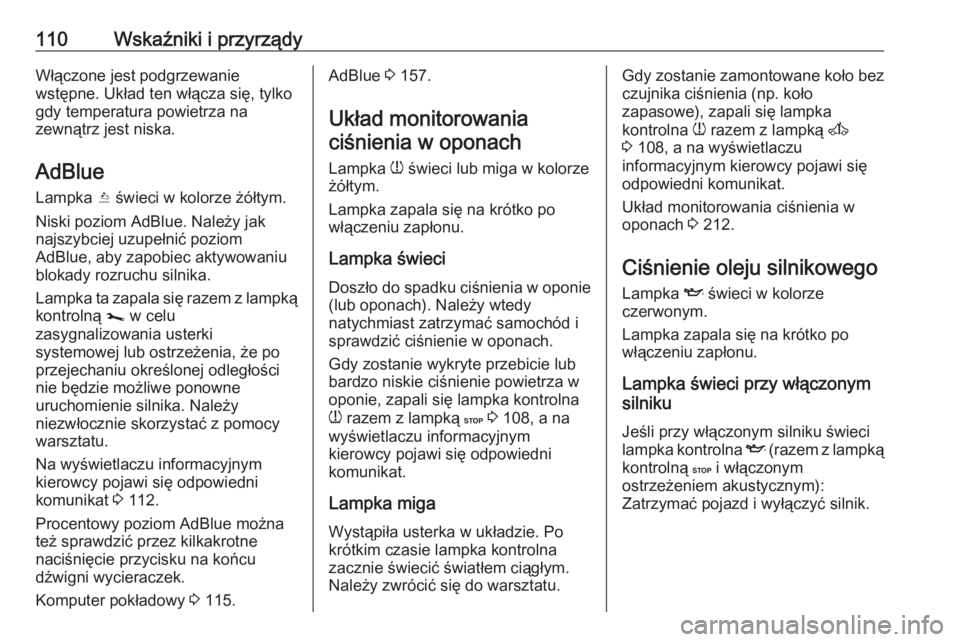

110Wskaźniki i przyrządyWłączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
AdBlue Lampka Y świeci w kolorze żółtym.
Niski poziom AdBlue. Należy jak najszybciej uzupełnić poziom
AdBlue, aby zapobiec aktywowaniu
blokady rozruchu silnika.
Lampka ta zapala się razem z lampką
kontrolną j w celu
zasygnalizowania usterki
systemowej lub ostrzeżenia, że po
przejechaniu określonej odległości
nie będzie możliwe ponowne
uruchomienie silnika. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Na wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat 3 112.
Procentowy poziom AdBlue można
też sprawdzić przez kilkakrotne
naciśnięcie przycisku na końcu
dźwigni wycieraczek.
Komputer pokładowy 3 115.AdBlue 3 157.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub bardzo niskie ciśnienie powietrza w
oponie, zapali się lampka kontrolna
w razem z lampką C 3 108, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Lampka miga
Wystąpiła usterka w układzie. Po
krótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w razem z lampką A
3 108, a na wyświetlaczu
informacyjnym kierowcy pojawi się odpowiedni komunikat.
Układ monitorowania ciśnienia w
oponach 3 212.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Jeśli przy włączonym silniku świeci lampka kontrolna I (razem z lampką
kontrolną C i włączonym
ostrzeżeniem akustycznym):
Zatrzymać pojazd i wyłączyć silnik.
