2019 OPEL VIVARO B Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa71
Czołową poduszkę powietrzną fotela
pasażera można wyłączyć za
pomocą przełącznika znajdującego
się z boku deski rozdzielczej. Nie
wolno otwierać przednich drzwi
pasażera, aby uzyskać dostęp do
przełącznika, dopóki pojazd
całkowicie nie zatrzyma się i nie
zostanie wyłączony zapłon.
Wcisnąć przełącznik i obrócić w celu
wybrania położenia:* OFF (Wył.):czołowa poduszka
powietrzna dla
przedniego fotela
pasażera jest
wyłączona i nie
zostanie napełniona
w razie kolizji. Przy
włączonym zapłonie,
na konsoli sufitowej
zaświeci się
światłem ciągłym
lampka kontrolna
* OFF 3 102,
3 106, a na
wyświetlaczu
informacyjnym
kierowcy pojawi się
odpowiedni
komunikat 3 112.Ó ON (Wł.):czołowa poduszka
powietrzna
przedniego fotela
pasażera jest
włączona.9 Niebezpieczeństwo
Poduszkę powietrzną pasażera
należy wyłączać tylko w związku z używaniem fotelika dziecięcego,
zgodnie z instrukcjami i
ostrzeżeniami podanymi w tabeli
3 75.
W przeciwnym razie osoba
podróżująca na fotelu pasażera z
przodu z wyłączoną poduszką
powietrzną może odnieść
śmiertelne obrażenia.
Jeśli lampka kontrolna ÓON świeci
się po włączeniu zapłonu, zaś lampka kontrolna *OFF nie jest zapalona,
czołowa poduszka powietrzna
przedniego fotela pasażera napełni
się podczas zderzenia.
Jeśli obie lampki kontrolne ÓON i
* OFF świecą jednocześnie,
oznacza to awarię systemu. Stan systemu nie jest możliwy do
określenia, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki zwrócić się do warsztatu.

72Fotele, elementy bezpieczeństwaJeśli lampka kontrolna j 3 108
świeci wraz z v 3 106, oznacza to,
że w układzie wystąpiła usterka.
Przełącznik mógł przypadkowo
zmienić położenie przy włączonym
zapłonie. Wyłączyć zapłon i
ponownie go włączyć oraz ustawić
przełącznik we właściwym położeniu.
Jeśli j i v nadal świecą, skorzystać
z pomocy warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie. Wybrany
stan poduszek powietrznych
pozostaje aktywny, aż zostanie
zmieniony przez użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 106.Foteliki dziecięce9 Niebezpieczeństwo
Jeśli na fotelu pasażera z przodu
używany jest fotelik dziecięcy
zwrócony tyłem do kierunku jazdy, poduszka powietrzna
zabezpieczająca ten fotel musi
zostać wyłączona. Wymóg ten
obowiązuje także w przypadku
niektórych fotelików zwróconych
przodem do kierunku jazdy,
zgodnie z informacjami podanymi
w tabeli 3 75.
Wyłączenie poduszek powietrznych
3 70.
Naklejka poduszki powietrznej 3 65.
Zalecane jest stosowanie fotelików
dziecięcych, które są dopasowane do pojazdu. W celu uzyskania dalszych
informacji skontaktować się z
warsztatem.
Korzystając z fotelików dziecięcych,
należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.
Foteliki dziecięce można zamocować za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Pas mocujący Top-Tether
Trzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować
za pomocą trzypunktowych pasów
bezpieczeństwa 3 61.
W zależności od rozmiaru używanych fotelików i wariantu modelu, na
niektórych siedzeniach 2. rzędu i 3.

Fotele, elementy bezpieczeństwa73rzędu można zamocować foteliki
dziecięce. Po zamocowaniu fotelika
należy napiąć pas bezpieczeństwa
3 75.

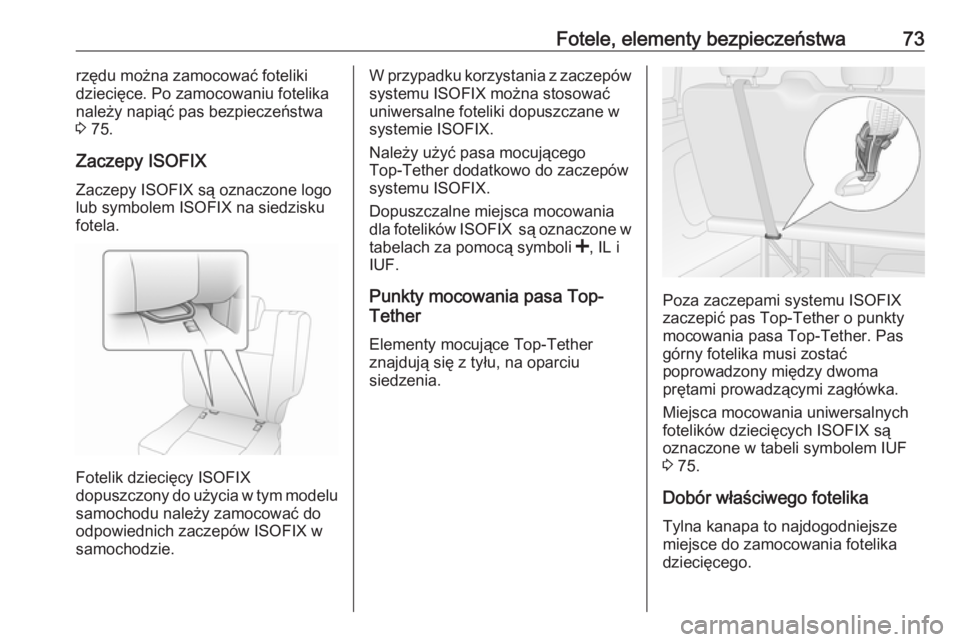

Zaczepy ISOFIX Zaczepy ISOFIX są oznaczone logo
lub symbolem ISOFIX na siedzisku fotela.
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu
samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Należy użyć pasa mocującego
Top-Tether dodatkowo do zaczepów
systemu ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Punkty mocowania pasa Top-
Tether
Elementy mocujące Top-Tether
znajdują się z tyłu, na oparciu
siedzenia.
Poza zaczepami systemu ISOFIX
zaczepić pas Top-Tether o punkty
mocowania pasa Top-Tether. Pas
górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 75.
Dobór właściwego fotelika Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.

74Fotele, elementy bezpieczeństwaDziecko w samochodzie powinno być
jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące
przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania
fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.Uwaga
Nie wolno mocować żadnych przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.
Blokada dziecięca drzwi 3 34.
Centralny zamek 3 28.

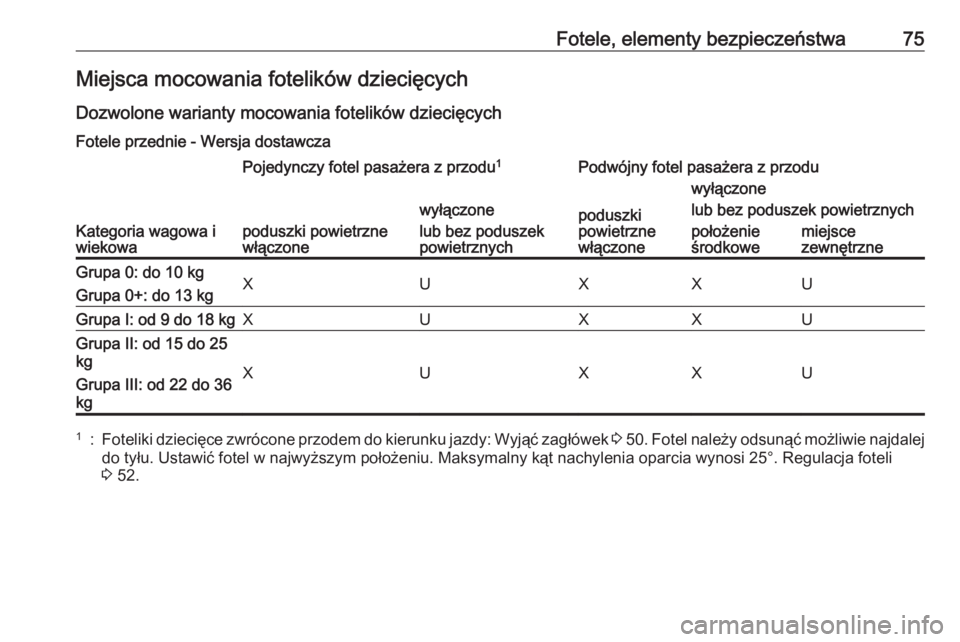

Fotele, elementy bezpieczeństwa75Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych Fotele przednie - Wersja dostawcza
Kategoria wagowa i
wiekowa
Pojedynczy fotel pasażera z przodu 1Podwójny fotel pasażera z przodu
poduszki powietrzne
włączone
wyłączone
lub bez poduszek
powietrznychpoduszki
powietrzne
włączone
wyłączone
lub bez poduszek powietrznychpołożenie
środkowemiejsce
zewnętrzneGrupa 0: do 10 kg
Grupa 0+: do 13 kgXUXXUGrupa I: od 9 do 18 kgXUXXUGrupa II: od 15 do 25
kg
Grupa III: od 22 do 36
kg
XUXXU
1:Foteliki dziecięce zwrócone przodem do kierunku jazdy: Wyjąć zagłówek 3 50 . Fotel należy odsunąć możliwie najdalej
do tyłu. Ustawić fotel w najwyższym położeniu. Maksymalny kąt nachylenia oparcia wynosi 25°. Regulacja foteli 3 52.

76Fotele, elementy bezpieczeństwaFotele przednie – kombi, pojazd z podwójną kabiną
Kategoria wagowa i
wiekowa
Pojedynczy fotel pasażera z przodu 1Podwójny fotel pasażera z przodu
poduszki powietrzne
włączone
wyłączone
lub bez poduszek
powietrznychpoduszki
powietrzne
włączone
wyłączone
lub bez poduszek powietrznychpołożenie
środkowemiejsce
zewnętrzneGrupa 0: do 10 kg
Grupa 0+: do 13 kgXUXXUGrupa I: od 9 do 18 kgXU 2XXU 2Grupa II: od 15 do 25
kg
Grupa III: od 22 do 36
kg
XXXXX
1:Jeśli istnieje możliwość regulacji, odsunąć fotel możliwie najdalej do tyłu i ustawić w najwyższym położeniu.
Maksymalny kąt nachylenia oparcia wynosi 25°. Regulacja foteli 3 52.2:Tylko foteliki dziecięce zwrócone tyłem do kierunku jazdy dla tej kategorii wagowej i wiekowej.

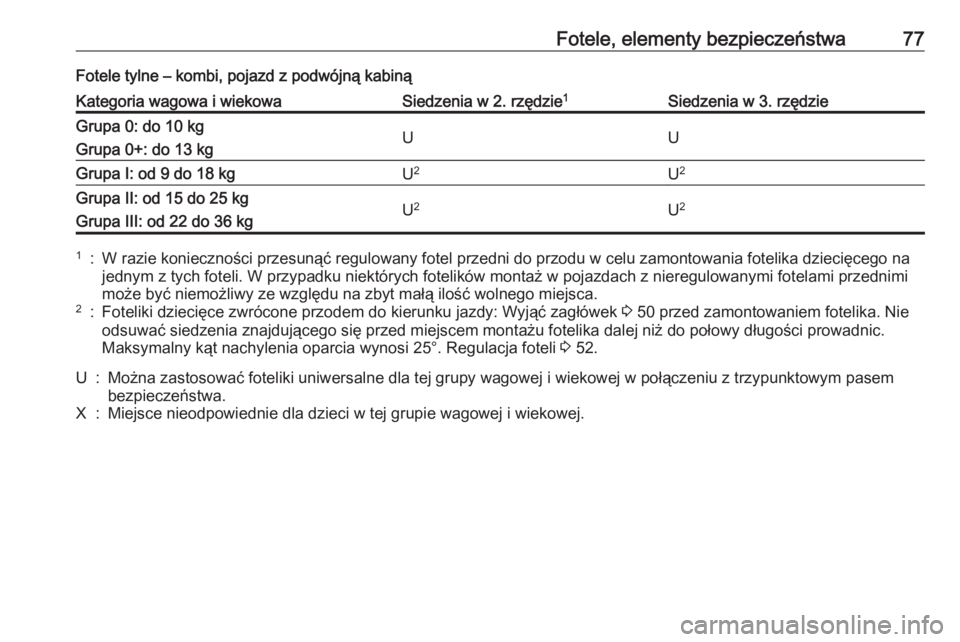

Fotele, elementy bezpieczeństwa77Fotele tylne – kombi, pojazd z podwójną kabinąKategoria wagowa i wiekowaSiedzenia w 2. rzędzie1Siedzenia w 3. rzędzieGrupa 0: do 10 kg
Grupa 0+: do 13 kgUUGrupa I: od 9 do 18 kgU 2U2Grupa II: od 15 do 25 kg
Grupa III: od 22 do 36 kgU 2U 21:W razie konieczności przesunąć regulowany fotel przedni do przodu w celu zamontowania fotelika dziecięcego na
jednym z tych foteli. W przypadku niektórych fotelików montaż w pojazdach z nieregulowanymi fotelami przednimi
może być niemożliwy ze względu na zbyt małą ilość wolnego miejsca.2:Foteliki dziecięce zwrócone przodem do kierunku jazdy: Wyjąć zagłówek 3 50 przed zamontowaniem fotelika. Nie
odsuwać siedzenia znajdującego się przed miejscem montażu fotelika dalej niż do połowy długości prowadnic. Maksymalny kąt nachylenia oparcia wynosi 25°. Regulacja foteli 3 52.U:Można zastosować foteliki uniwersalne dla tej grupy wagowej i wiekowej w połączeniu z trzypunktowym pasem
bezpieczeństwa.X:Miejsce nieodpowiednie dla dzieci w tej grupie wagowej i wiekowej.

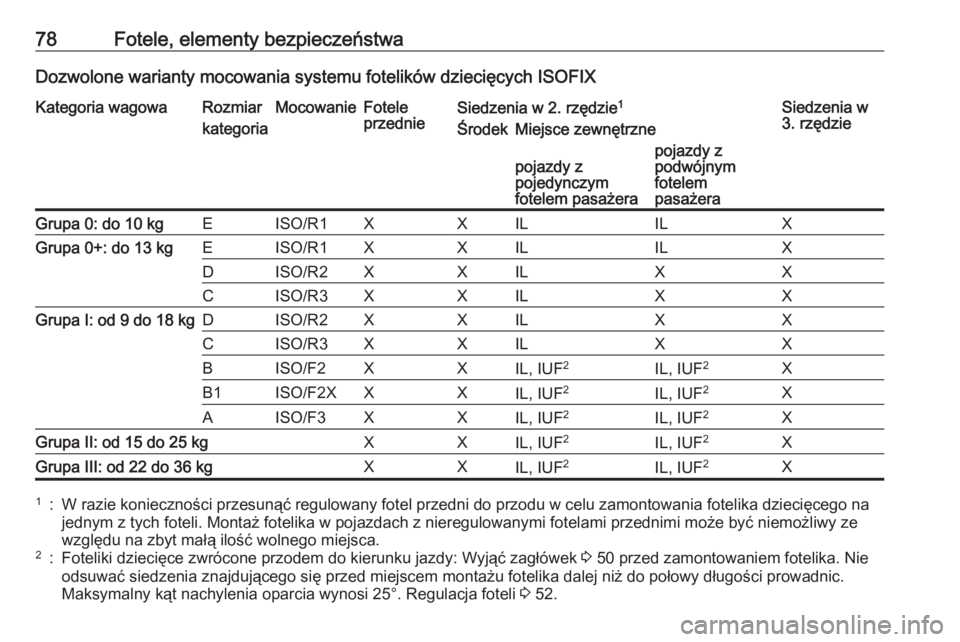

78Fotele, elementy bezpieczeństwaDozwolone warianty mocowania systemu fotelików dziecięcych ISOFIXKategoria wagowaRozmiar
kategoriaMocowanieFotele
przednieSiedzenia w 2. rzędzie 1Siedzenia w
3. rzędzieŚrodekMiejsce zewnętrznepojazdy z
pojedynczym
fotelem pasażerapojazdy z
podwójnym
fotelem
pasażeraGrupa 0: do 10 kgEISO/R1XXILILXGrupa 0+: do 13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupa I: od 9 do 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGrupa II: od 15 do 25 kgXXIL, IUF2IL, IUF 2XGrupa III: od 22 do 36 kgXXIL, IUF2IL, IUF2X1:W razie konieczności przesunąć regulowany fotel przedni do przodu w celu zamontowania fotelika dziecięcego na
jednym z tych foteli. Montaż fotelika w pojazdach z nieregulowanymi fotelami przednimi może być niemożliwy ze
względu na zbyt małą ilość wolnego miejsca.2:Foteliki dziecięce zwrócone przodem do kierunku jazdy: Wyjąć zagłówek 3 50 przed zamontowaniem fotelika. Nie
odsuwać siedzenia znajdującego się przed miejscem montażu fotelika dalej niż do połowy długości prowadnic. Maksymalny kąt nachylenia oparcia wynosi 25°. Regulacja foteli 3 52.
