2019 OPEL VIVARO B Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy111Przestroga
Mogło nastąpić przerwaniesmarowania silnika. Grozi to
zatarciem silnika i / lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Włączyć bieg jałowy (lub ustawić dźwignię zmiany biegów w
położeniu neutralnym N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Pozostawić silnik wyłączony i
pozwolić na odholowanie pojazdu do
warsztatu 3 189.
Tryb oszczędzania paliwa Lampka ECO świeci w kolorze
zielonym, gdy włączony jest tryb ECO
zmniejszający zużycie paliwa.
Tryb ECO, jazda ekonomiczna
3 144.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Zapala się, gdy poziom paliwa w
zbiorniku jest niski (zasięg około
50 km). Niezwłocznie zatankować
3 181.
Katalizator 3 157.
Układ paliwowy silnika
wysokoprężnego odpowietrzanie
3 195.System stop-start
D świeci, gdy silnik ma włączoną
funkcję Autostop.
\ zapala się, gdy funkcja Autostop
jest wstrzymana z powodu
niespełnienia określonych warunków.
System stop-start 3 151.
Światła zewnętrzne
Lampka 9 świeci w kolorze
zielonym.
Lampka jest zapalona, gdy są
włączone reflektory.
Lampka 8 świeci w kolorze
zielonym.
Lampka jest zapalona, gdy są
włączone światła pozycyjne.
Oświetlenie 3 119.
Światła drogowe
Lampka P świeci w kolorze
niebieskim.
Zapalona przy włączonych światłach
drogowych i podczas sygnału
świetlnego reflektorami 3 120.

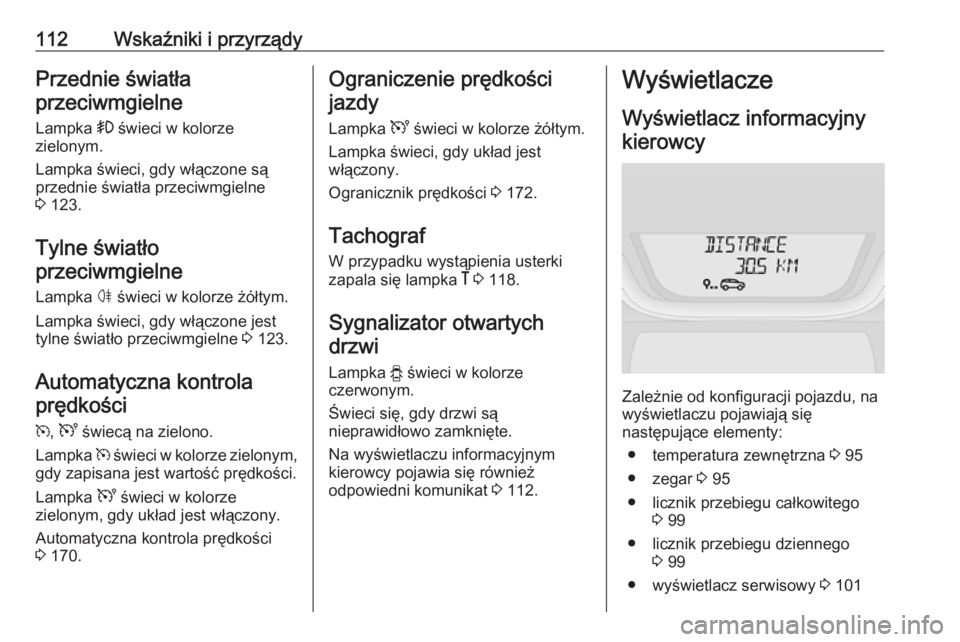

112Wskaźniki i przyrządyPrzednie światłaprzeciwmgielne
Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 123.
Tylne światło
przeciwmgielne
Lampka ø świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 123.
Automatyczna kontrola prędkości
m , U świecą na zielono.
Lampka m świeci w kolorze zielonym,
gdy zapisana jest wartość prędkości.
Lampka U świeci w kolorze
zielonym, gdy układ jest włączony.
Automatyczna kontrola prędkości
3 170.Ograniczenie prędkości
jazdy
Lampka U świeci w kolorze żółtym.
Lampka świeci, gdy układ jest
włączony.
Ogranicznik prędkości 3 172.
Tachograf
W przypadku wystąpienia usterki
zapala się lampka & 3 118.
Sygnalizator otwartych drzwi
Lampka y świeci w kolorze
czerwonym.
Świeci się, gdy drzwi są
nieprawidłowo zamknięte.
Na wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 112.Wyświetlacze
Wyświetlacz informacyjnykierowcy
Zależnie od konfiguracji pojazdu, na
wyświetlaczu pojawiają się
następujące elementy:
● temperatura zewnętrzna 3 95
● zegar 3 95
● licznik przebiegu całkowitego 3 99
● licznik przebiegu dziennego 3 99
● wyświetlacz serwisowy 3 101

Wskaźniki i przyrządy113● komunikaty dotyczące pojazdu3 113
● komputer pokładowy 3 115
Wyświetlacz informacyjny
Wyświetlacz informacyjny pokazuje
informacje z systemu audio-
nawigacyjnego, godzinę oraz – w
zależności od wersji – temperaturę zewnętrzną.
Nacisnąć X, aby włączyć system
audio-nawigacyjny. System włącza
się też automatycznie w momencie
włączenia zapłonu.
W zależności od wersji systemu
audio-nawigacyjnego, obsługuje się
go przy użyciu przycisków i pokręteł
umieszczonych na panelu czołowym
systemu, elementów sterujących na
kolumnie kierownicy, systemu
rozpoznawania mowy (jeśli jest
dostępny) lub ekranu dotykowego.
Obsługa ekranu dotykowego Wybrać odpowiednią pozycję menu
lub opcję, dotykając ekranu
wyświetlacza palcem.
Dodatkowe informacje, patrz
instrukcja obsługi systemu audio-
nawigacyjnego.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są pokazywane na
wyświetlaczu informacyjnym
kierowcy, czemu może towarzyszyć
palenie się kontrolki j lub C na
tablicy wskaźników.
Komunikaty informacyjneKomunikaty informacyjne dotyczące
np. warunków rozruchu silnika,
systemu stop-start, włączenia
hamulca postojowego, centralnego
zamka, blokady kolumny kierownicy
itp. przekazują informacje o bieżącym stanie niektórych funkcji pojazdu oraz
instrukcje dotyczące ich obsługi.
Komunikaty usterek
Komunikaty usterek dotyczące np.
filtra paliwa, poduszek powietrznych,
emisji spalin itp. są wyświetlane wraz z lampką kontrolną j. Należy
prowadzić pojazd z zachowaniem
ostrożności i jak najszybciej
skorzystać z pomocy warsztatu.

114Wskaźniki i przyrządyW celu skasowania z wyświetlacza
komunikatów usterek, np.
„ SPRAWDŹ WTRYSK ”, nacisnąć
przycisk na końcu dźwigni
wycieraczek. Po kilku sekundach komunikat może zniknąć
samoczynnie, a wskazanie j
pozostaje widoczne. Informacja o
usterce zostanie następnie zapisana
w układzie diagnostycznym.
Komunikaty ostrzegawcze Komunikaty ostrzegawcze dotyczącenp. awarii silnika, akumulatora lub
układu hamulcowego są wyświetlane
wraz z lampką kontrolną C i może im
towarzyszyć ostrzeżenie akustyczne.
Niezwłocznie wyłączyć silnik i
skontaktować się z warsztatem.
Komunikaty ostrzegawcze, np.
„ USTERKA UKŁADU ŁADOWANIA
AKUMULATORA ”, automatycznie
znikają z wyświetlacza po usunięciu przyczyny usterki.Komunikaty dotyczące zużycia
paliwa
Komunikaty dotyczące zużycia
paliwa zawierają wskazówki
umożliwiające optymalizację
spalania. Istnieje możliwość
zapisania przebytych tras w pamięci
systemu, dzięki czemu można
porównać zużycie paliwa dla różnych
podróży.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio-
nawigacyjnego.
Wskaźnik zużycia paliwa 3 115.
Ostrzeżenia akustyczne Jeśli jednocześnie pojawi się kilka
ostrzeżeń, rozlegnie się tylko jedno
ostrzeżenie akustyczne.Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach:
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do wszystkich innych ostrzeżeń tego
typu.
● Gdy pasy bezpieczeństwa nie są
zapięte 3 60.
● Gdy układ ułatwiający parkowanie wykrył przeszkodę
3 174.
● Jeśli prędkość pojazdu na krótko
przekracza ustawiony limit
3 170, 3 172.
● Jeśli po przekroczeniu określonej
prędkości drzwi lub pokrywa
silnika nie są prawidłowo
zamknięte.
● Podczas włączania i wyłączania funkcji monitorowania kąta
nachylenia pojazdu 3 41.
● Jeśli w układzie hamulcowym występuje usterka 3 108.

Wskaźniki i przyrządy115● Jeśli nie jest ładowanyakumulator pojazdu 3 107.
● Jeśli jest przerwane smarowanie silnika 3 110.
● Jeśli konieczne jest uzupełnienie
AdBlue lub występuje usterka
3 157.
● Jeśli kluczyk elektroniczny znajduje się poza zasięgiem
wykrywania.
Układ elektronicznego kluczyka
3 24.
Przycisk zasilania 3 147.
Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje:
● W stacyjce pozostawiono kluczyk.
● W czytniku kart pozostawiono kluczyk elektroniczny.
Układ elektronicznego kluczyka
3 24.
Przycisk zasilania 3 147.
● Włączona jest funkcja Autostop.System stop-start 3 151.
● Włączone są światła zewnętrzne 3 119.
Poziom oleju silnikowego
Jeśli zostanie osiągnięty minimalny
poziom oleju silnikowego, po
uruchomieniu silnika na wyświetlaczu
informacyjnym kierowcy 3 112 przez
30 sekund wyświetlany jest
komunikat.
Sprawdzić poziom oleju 3 189.Komputer pokładowy
Komputer pokładowy umożliwia
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie.
W zależności od wersji pojazdu,
kilkakrotnie naciskając przycisk na
końcu dźwigni wycieraczek, można
wybrać następujące funkcje
komputera pokładowego:
● ilość zużytego paliwa
● średnie zużycie paliwa
● chwilowe zużycie paliwa
● zasięg

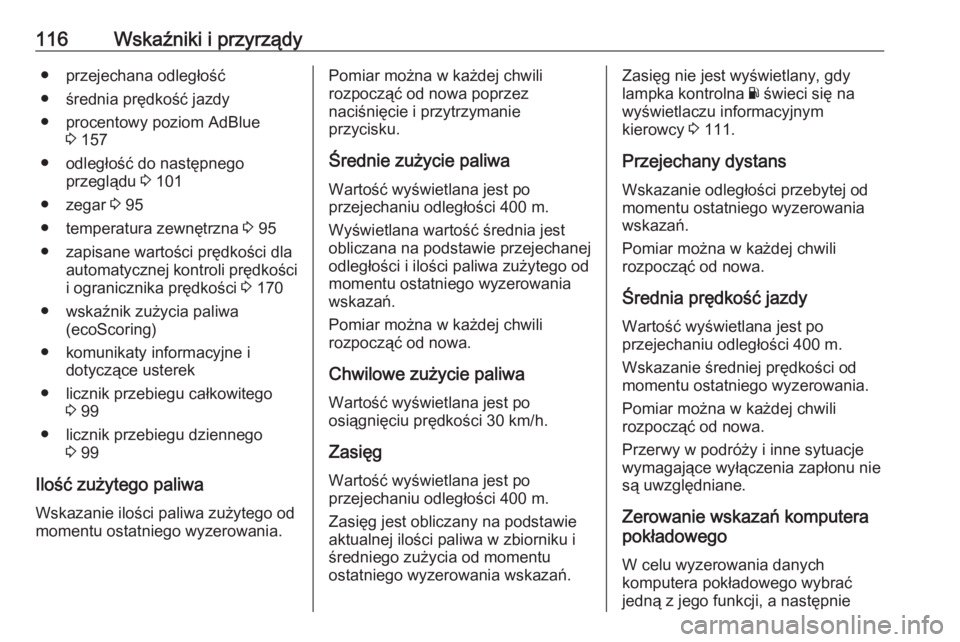

116Wskaźniki i przyrządy● przejechana odległość
● średnia prędkość jazdy
● procentowy poziom AdBlue 3 157
● odległość do następnego przeglądu 3 101
● zegar 3 95
● temperatura zewnętrzna 3 95
● zapisane wartości prędkości dla automatycznej kontroli prędkości
i ogranicznika prędkości 3 170
● wskaźnik zużycia paliwa (ecoScoring)
● komunikaty informacyjne i dotyczące usterek
● licznik przebiegu całkowitego 3 99
● licznik przebiegu dziennego 3 99
Ilość zużytego paliwa
Wskazanie ilości paliwa zużytego od momentu ostatniego wyzerowania.Pomiar można w każdej chwili
rozpocząć od nowa poprzez
naciśnięcie i przytrzymanie
przycisku.
Średnie zużycie paliwa
Wartość wyświetlana jest po
przejechaniu odległości 400 m.
Wyświetlana wartość średnia jest
obliczana na podstawie przejechanej
odległości i ilości paliwa zużytego od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Chwilowe zużycie paliwa
Wartość wyświetlana jest po
osiągnięciu prędkości 30 km/h.
Zasięg Wartość wyświetlana jest po
przejechaniu odległości 400 m.
Zasięg jest obliczany na podstawie
aktualnej ilości paliwa w zbiorniku i średniego zużycia od momentu
ostatniego wyzerowania wskazań.Zasięg nie jest wyświetlany, gdy
lampka kontrolna Y świeci się na
wyświetlaczu informacyjnym
kierowcy 3 111.
Przejechany dystans Wskazanie odległości przebytej od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Średnia prędkość jazdy Wartość wyświetlana jest po
przejechaniu odległości 400 m.
Wskazanie średniej prędkości od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży i inne sytuacje
wymagające wyłączenia zapłonu nie
są uwzględniane.
Zerowanie wskazań komputera
pokładowego
W celu wyzerowania danych
komputera pokładowego wybrać
jedną z jego funkcji, a następnie

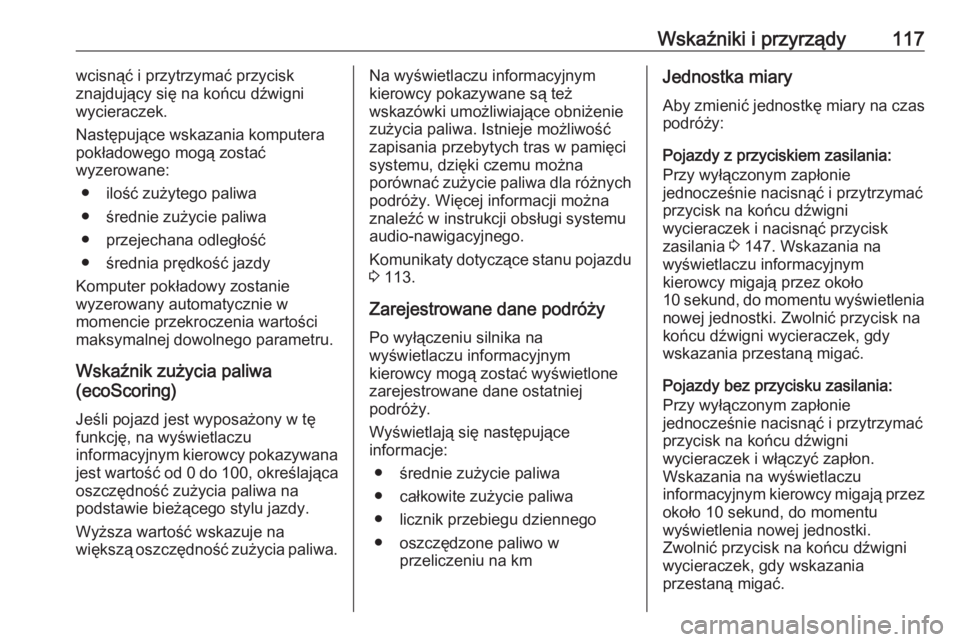

Wskaźniki i przyrządy117wcisnąć i przytrzymać przycisk
znajdujący się na końcu dźwigni wycieraczek.
Następujące wskazania komputera
pokładowego mogą zostać
wyzerowane:
● ilość zużytego paliwa
● średnie zużycie paliwa
● przejechana odległość
● średnia prędkość jazdy
Komputer pokładowy zostanie
wyzerowany automatycznie w
momencie przekroczenia wartości
maksymalnej dowolnego parametru.
Wskaźnik zużycia paliwa
(ecoScoring)
Jeśli pojazd jest wyposażony w tę funkcję, na wyświetlaczu
informacyjnym kierowcy pokazywana
jest wartość od 0 do 100 , określająca
oszczędność zużycia paliwa na
podstawie bieżącego stylu jazdy.
Wyższa wartość wskazuje na
większą oszczędność zużycia paliwa.Na wyświetlaczu informacyjnym
kierowcy pokazywane są też
wskazówki umożliwiające obniżenie
zużycia paliwa. Istnieje możliwość zapisania przebytych tras w pamięci
systemu, dzięki czemu można
porównać zużycie paliwa dla różnych podróży. Więcej informacji można
znaleźć w instrukcji obsługi systemu
audio-nawigacyjnego.
Komunikaty dotyczące stanu pojazdu 3 113.
Zarejestrowane dane podróży
Po wyłączeniu silnika na
wyświetlaczu informacyjnym
kierowcy mogą zostać wyświetlone
zarejestrowane dane ostatniej
podróży.
Wyświetlają się następujące informacje:
● średnie zużycie paliwa
● całkowite zużycie paliwa
● licznik przebiegu dziennego
● oszczędzone paliwo w przeliczeniu na kmJednostka miary
Aby zmienić jednostkę miary na czas
podróży:
Pojazdy z przyciskiem zasilania:
Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni
wycieraczek i nacisnąć przycisk
zasilania 3 147. Wskazania na
wyświetlaczu informacyjnym
kierowcy migają przez około
10 sekund, do momentu wyświetlenia
nowej jednostki. Zwolnić przycisk na
końcu dźwigni wycieraczek, gdy
wskazania przestaną migać.
Pojazdy bez przycisku zasilania: Przy wyłączonym zapłonie
jednocześnie nacisnąć i przytrzymać
przycisk na końcu dźwigni
wycieraczek i włączyć zapłon.
Wskazania na wyświetlaczu
informacyjnym kierowcy migają przez
około 10 sekund, do momentu
wyświetlenia nowej jednostki.
Zwolnić przycisk na końcu dźwigni
wycieraczek, gdy wskazania
przestaną migać.

118Wskaźniki i przyrządyPo wyłączeniu silnika komputer
pokładowy automatycznie przywraca
pierwotną jednostkę miary.
Przerwa w dopływie prądu W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora pojazdu zapisane
wskazania komputera pokładowego
zostaną utracone.Tachograf
Tachograf obsługuje się zgodnie z
dołączoną do niego instrukcją
obsługi. Stosować się do przepisów
dotyczących użytkowania.
W niektórych wersjach wyposażenia
tachograf może być zamontowany w
konsoli znajdującej się nad system
audio-nawigacyjnym w desce
rozdzielczej.
Uwaga
Jeśli samochód jest wyposażony w
tachograf, całkowity przebieg może
być pokazywany tylko na
tachografie i może być niewidoczny
na liczniku przebiegu całkowitego w
zestawie wskaźników.
Licznik przebiegu całkowitego 3 99.
W przypadku usterki lampka
kontrolna & 3 112 świeci się w
zestawie wskaźników. Należy
skorzystać z pomocy warsztatu.
