Võtmed, uksed ja aknad31Tagumise põrkeraua all asuva
liikumisanduri puutevaba kasutamine
Tagaluugi avamiseks või
sulgemiseks liigutage jalga tagumise
kaitseraua all keskel kiiresti edasi- tagasi. Ärge hoidke jalga kaitseraua
all. Sõltuvalt valgustustingimustest
näidatakse ala maapinnale
projekteeritud sümboli abil.
Elektrooniline võti peab olema
väljaspool sõidukit, umbes
ühe meetri raadiuses tagaluugist. Kui
andur tuvastab jalaliigutuse,
aktiveerib süsteem tagaluugi pärast lühikest viivitust.
9 Oht
Ärge puutuge ühtegi sõiduki
alltoodud osa puutevaba
toimimise ajal. Vigastuste oht
kuumade mootoriosade tõttu.
Välise tagaluugi iluliistu all asuva
puutelüliti kasutamine
Tagaluugi avamiseks vajutage
tagaluugi ehisliistu all olevat
puutelülitit, kuni tagaluuk hakkab
liikuma. Kui sõiduk on lukustatud,
peab elektrooniline võti olema
väljaspool sõidukit, umbes
ühe meetri kaugusel tagaluugist.
Tagaluugi sulgemiseks vajutage
avatud tagaluugil C, kuni tagaluuk
hakkab liikuma.

32Võtmed, uksed ja aknadJuhiukse siseküljel asuva lüliti
kasutamine
Vajutage C juhiukse siseküljel
niikaua, kuni tagaluuk hakkab
avanema või sulguma.
Peatamine või liikumissuuna
muutmine
Tagaluugi liikumise koheseks
seiskamiseks:
● vajutage elektroonilisel võtmel korraks X või
● vajutage puutelülitit välise tagaluugi iluliistu all või
● vajutage C avatud tagaluugil
või
● vajutage C juhiukse siseküljel.
Lülititest ühe veelkordne vajutamine
muudab liikumise suuna
vastupidiseks.
Töörežiimid
Elektriajamiga tagaluugil on kolm
töörežiimi, mida saab juhtida
juhiuksel oleva lülitiga C. Režiimi
muutmiseks tuleb lülitit keerata:● Tavarežiim MAX: Elektriajamiga
tagaluuk avaneb täiskõrgusele.
● Vaherežiim 3/4: Elektriajamiga
tagaluuk avaneb vähendatud kõrgusele, mida saab
reguleerida.
● Režiim Off: Tagaluuki saab
juhtida ainult käsitsi.
Avanemiskõrgust saab reguleerida
vaherežiimis
1. Seadke töörežiimi lüliti asendisse 3/4 .
2. Elektriajamiga tagaluuki saab avada ükskõik millise vastava
lülitiga.
3. Tagaluugi peatamiseks soovitud kõrgusel tuleb vajutada ükskõik
millist vastavat lülitit. Soovi korral
võib seada seiskunud tagaluugi
soovitud asendisse käsitsi.

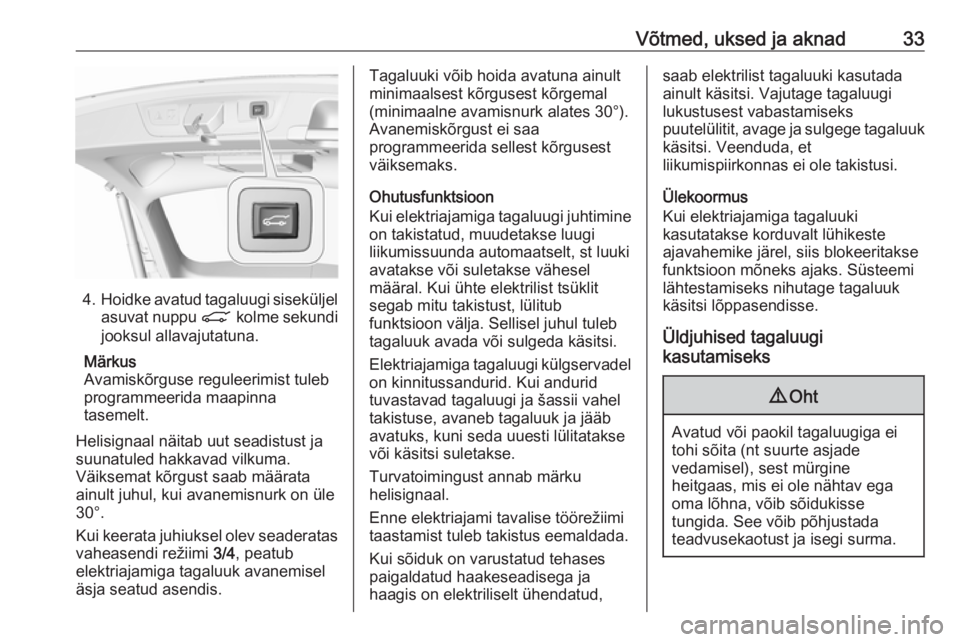

Võtmed, uksed ja aknad33
4.Hoidke avatud tagaluugi siseküljel
asuvat nuppu C kolme sekundi
jooksul allavajutatuna.
Märkus
Avamiskõrguse reguleerimist tuleb
programmeerida maapinna
tasemelt.
Helisignaal näitab uut seadistust ja
suunatuled hakkavad vilkuma.
Väiksemat kõrgust saab määrata
ainult juhul, kui avanemisnurk on üle
30°.
Kui keerata juhiuksel olev seaderatas
vaheasendi režiimi 3/4, peatub
elektriajamiga tagaluuk avanemisel
äsja seatud asendis.
Tagaluuki võib hoida avatuna ainult
minimaalsest kõrgusest kõrgemal
(minimaalne avamisnurk alates 30°).
Avanemiskõrgust ei saa
programmeerida sellest kõrgusest
väiksemaks.
Ohutusfunktsioon
Kui elektriajamiga tagaluugi juhtimine on takistatud, muudetakse luugi
liikumissuunda automaatselt, st luuki
avatakse või suletakse vähesel
määral. Kui ühte elektrilist tsüklit
segab mitu takistust, lülitub
funktsioon välja. Sellisel juhul tuleb
tagaluuk avada või sulgeda käsitsi.
Elektriajamiga tagaluugi külgservadel
on kinnitussandurid. Kui andurid
tuvastavad tagaluugi ja šassii vahel
takistuse, avaneb tagaluuk ja jääb
avatuks, kuni seda uuesti lülitatakse
või käsitsi suletakse.
Turvatoimingust annab märku
helisignaal.
Enne elektriajami tavalise töörežiimi
taastamist tuleb takistus eemaldada.
Kui sõiduk on varustatud tehases paigaldatud haakeseadisega ja
haagis on elektriliselt ühendatud,saab elektrilist tagaluuki kasutada
ainult käsitsi. Vajutage tagaluugi
lukustusest vabastamiseks
puutelülitit, avage ja sulgege tagaluuk käsitsi. Veenduda, et
liikumispiirkonnas ei ole takistusi.
Ülekoormus
Kui elektriajamiga tagaluuki
kasutatakse korduvalt lühikeste
ajavahemike järel, siis blokeeritakse
funktsioon mõneks ajaks. Süsteemi
lähtestamiseks nihutage tagaluuk
käsitsi lõppasendisse.
Üldjuhised tagaluugi
kasutamiseks9 Oht
Avatud või paokil tagaluugiga ei
tohi sõita (nt suurte asjade
vedamisel), sest mürgine
heitgaas, mis ei ole nähtav ega
oma lõhna, võib sõidukisse
tungida. See võib põhjustada
teadvusekaotust ja isegi surma.

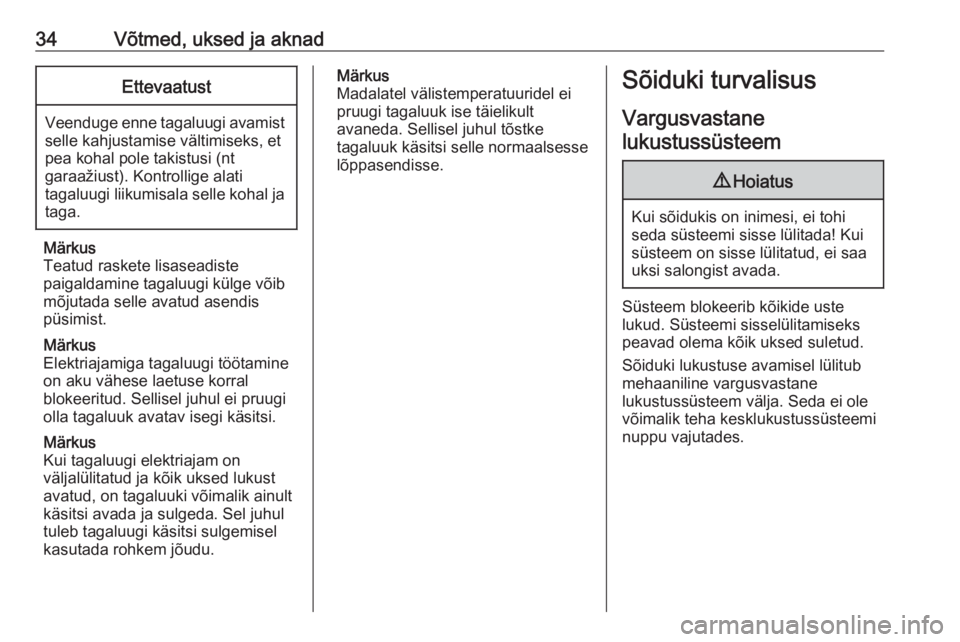

34Võtmed, uksed ja aknadEttevaatust
Veenduge enne tagaluugi avamistselle kahjustamise vältimiseks, et
pea kohal pole takistusi (nt
garaažiust). Kontrollige alati
tagaluugi liikumisala selle kohal ja
taga.
Märkus
Teatud raskete lisaseadiste
paigaldamine tagaluugi külge võib
mõjutada selle avatud asendis
püsimist.
Märkus
Elektriajamiga tagaluugi töötamine
on aku vähese laetuse korral
blokeeritud. Sellisel juhul ei pruugi
olla tagaluuk avatav isegi käsitsi.
Märkus
Kui tagaluugi elektriajam on
väljalülitatud ja kõik uksed lukust avatud, on tagaluuki võimalik ainult
käsitsi avada ja sulgeda. Sel juhul
tuleb tagaluugi käsitsi sulgemisel
kasutada rohkem jõudu.
Märkus
Madalatel välistemperatuuridel ei
pruugi tagaluuk ise täielikult
avaneda. Sellisel juhul tõstke
tagaluuk käsitsi selle normaalsesse
lõppasendisse.Sõiduki turvalisus
Vargusvastane lukustussüsteem9 Hoiatus
Kui sõidukis on inimesi, ei tohi
seda süsteemi sisse lülitada! Kui süsteem on sisse lülitatud, ei saauksi salongist avada.
Süsteem blokeerib kõikide uste
lukud. Süsteemi sisselülitamiseks
peavad olema kõik uksed suletud.
Sõiduki lukustuse avamisel lülitub
mehaaniline vargusvastane
lukustussüsteem välja. Seda ei ole
võimalik teha kesklukustussüsteemi nuppu vajutades.

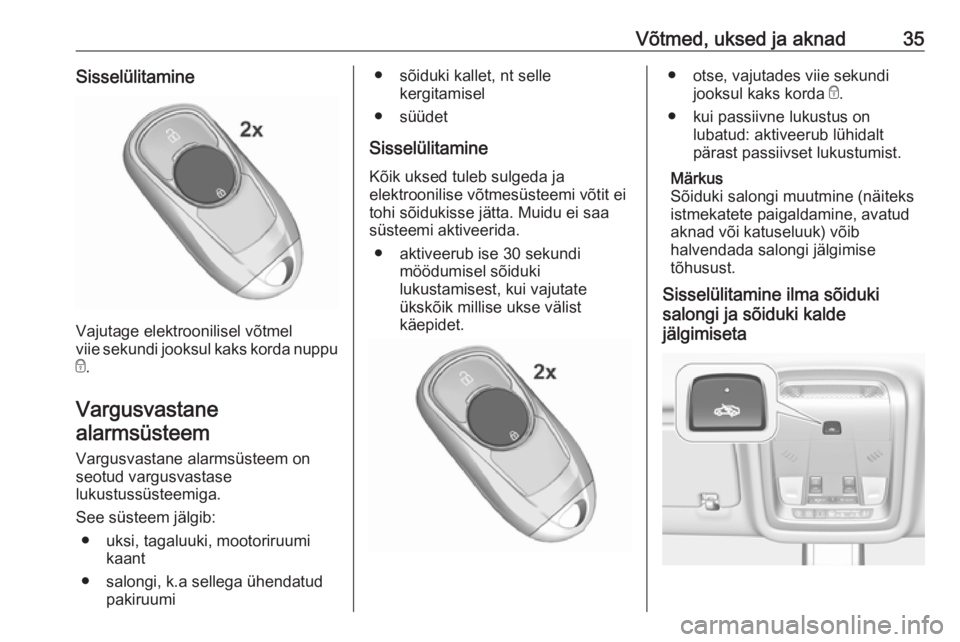

Võtmed, uksed ja aknad35Sisselülitamine
Vajutage elektroonilisel võtmel
viie sekundi jooksul kaks korda nuppu
e .
Vargusvastane alarmsüsteem
Vargusvastane alarmsüsteem on
seotud vargusvastase
lukustussüsteemiga.
See süsteem jälgib: ● uksi, tagaluuki, mootoriruumi kaant
● salongi, k.a sellega ühendatud pakiruumi
● sõiduki kallet, nt selle kergitamisel
● süüdet
Sisselülitamine
Kõik uksed tuleb sulgeda ja
elektroonilise võtmesüsteemi võtit ei
tohi sõidukisse jätta. Muidu ei saa
süsteemi aktiveerida.
● aktiveerub ise 30 sekundi möödumisel sõiduki
lukustamisest, kui vajutate
ükskõik millise ukse välist
käepidet.● otse, vajutades viie sekundi
jooksul kaks korda e.
● kui passiivne lukustus on lubatud: aktiveerub lühidalt
pärast passiivset lukustumist.
Märkus
Sõiduki salongi muutmine (näiteks
istmekatete paigaldamine, avatud
aknad või katuseluuk) võib
halvendada salongi jälgimise
tõhusust.
Sisselülitamine ilma sõiduki
salongi ja sõiduki kalde
jälgimiseta

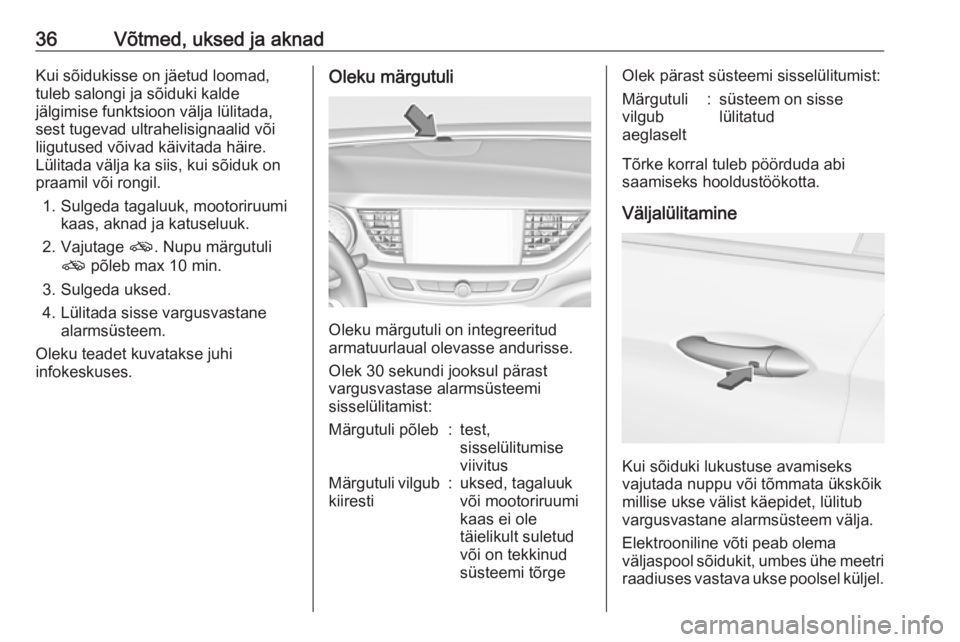

36Võtmed, uksed ja aknadKui sõidukisse on jäetud loomad,
tuleb salongi ja sõiduki kalde
jälgimise funktsioon välja lülitada,
sest tugevad ultrahelisignaalid või
liigutused võivad käivitada häire.
Lülitada välja ka siis, kui sõiduk on
praamil või rongil.
1. Sulgeda tagaluuk, mootoriruumi kaas, aknad ja katuseluuk.
2. Vajutage o. Nupu märgutuli
o põleb max 10 min.
3. Sulgeda uksed.
4. Lülitada sisse vargusvastane alarmsüsteem.
Oleku teadet kuvatakse juhi
infokeskuses.Oleku märgutuli
Oleku märgutuli on integreeritud
armatuurlaual olevasse andurisse.
Olek 30 sekundi jooksul pärast
vargusvastase alarmsüsteemi
sisselülitamist:
Märgutuli põleb:test,
sisselülitumise
viivitusMärgutuli vilgub
kiiresti:uksed, tagaluuk
või mootoriruumi
kaas ei ole
täielikult suletud
või on tekkinud
süsteemi tõrgeOlek pärast süsteemi sisselülitumist:Märgutuli
vilgub
aeglaselt:süsteem on sisse
lülitatud
Tõrke korral tuleb pöörduda abi
saamiseks hooldustöökotta.
Väljalülitamine
Kui sõiduki lukustuse avamiseks
vajutada nuppu või tõmmata ükskõik
millise ukse välist käepidet, lülitub
vargusvastane alarmsüsteem välja.
Elektrooniline võti peab olema
väljaspool sõidukit, umbes ühe meetri
raadiuses vastava ukse poolsel küljel.

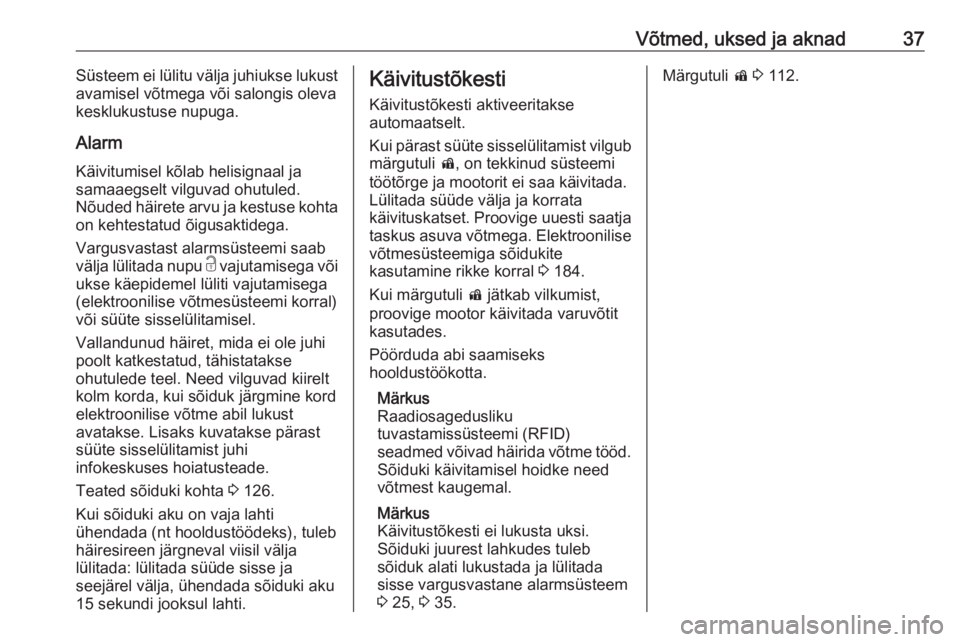

Võtmed, uksed ja aknad37Süsteem ei lülitu välja juhiukse lukust
avamisel võtmega või salongis oleva
kesklukustuse nupuga.
Alarm Käivitumisel kõlab helisignaal ja
samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Vargusvastast alarmsüsteemi saab
välja lülitada nupu c vajutamisega või
ukse käepidemel lüliti vajutamisega
(elektroonilise võtmesüsteemi korral) või süüte sisselülitamisel.
Vallandunud häiret, mida ei ole juhi
poolt katkestatud, tähistatakse
ohutulede teel. Need vilguvad kiirelt
kolm korda, kui sõiduk järgmine kord
elektroonilise võtme abil lukust
avatakse. Lisaks kuvatakse pärast
süüte sisselülitamist juhi
infokeskuses hoiatusteade.
Teated sõiduki kohta 3 126.
Kui sõiduki aku on vaja lahti
ühendada (nt hooldustöödeks), tuleb
häiresireen järgneval viisil välja
lülitada: lülitada süüde sisse ja
seejärel välja, ühendada sõiduki aku
15 sekundi jooksul lahti.Käivitustõkesti
Käivitustõkesti aktiveeritakse
automaatselt.
Kui pärast süüte sisselülitamist vilgub
märgutuli d, on tekkinud süsteemi
töötõrge ja mootorit ei saa käivitada.
Lülitada süüde välja ja korrata
käivituskatset. Proovige uuesti saatja
taskus asuva võtmega. Elektroonilise võtmesüsteemiga sõidukite
kasutamine rikke korral 3 184.
Kui märgutuli d jätkab vilkumist,
proovige mootor käivitada varuvõtit
kasutades.
Pöörduda abi saamiseks
hooldustöökotta.
Märkus
Raadiosagedusliku
tuvastamissüsteemi (RFID)
seadmed võivad häirida võtme tööd.
Sõiduki käivitamisel hoidke need
võtmest kaugemal.
Märkus
Käivitustõkesti ei lukusta uksi.
Sõiduki juurest lahkudes tuleb
sõiduk alati lukustada ja lülitada
sisse vargusvastane alarmsüsteem
3 25, 3 35.Märgutuli d 3 112.

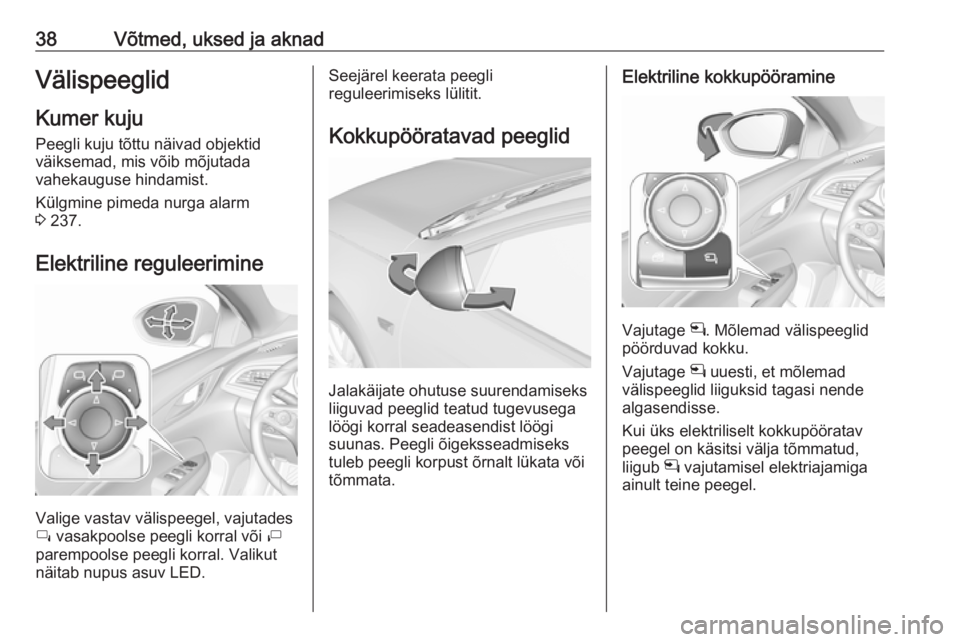

38Võtmed, uksed ja aknadVälispeeglid
Kumer kuju Peegli kuju tõttu näivad objektid
väiksemad, mis võib mõjutada
vahekauguse hindamist.
Külgmine pimeda nurga alarm
3 237.
Elektriline reguleerimine
Valige vastav välispeegel, vajutades
í vasakpoolse peegli korral või ì
parempoolse peegli korral. Valikut
näitab nupus asuv LED.
Seejärel keerata peegli
reguleerimiseks lülitit.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad peeglid teatud tugevusega
löögi korral seadeasendist löögi
suunas. Peegli õigeksseadmiseks
tuleb peegli korpust õrnalt lükata või
tõmmata.
Elektriline kokkupööramine
Vajutage n. Mõlemad välispeeglid
pöörduvad kokku.
Vajutage n uuesti, et mõlemad
välispeeglid liiguksid tagasi nende
algasendisse.
Kui üks elektriliselt kokkupööratav
peegel on käsitsi välja tõmmatud,
liigub n vajutamisel elektriajamiga
ainult teine peegel.
