Sõiduki hooldamine2714. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Eesmine suunatuli
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
KülgtuledKui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledeks, külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.

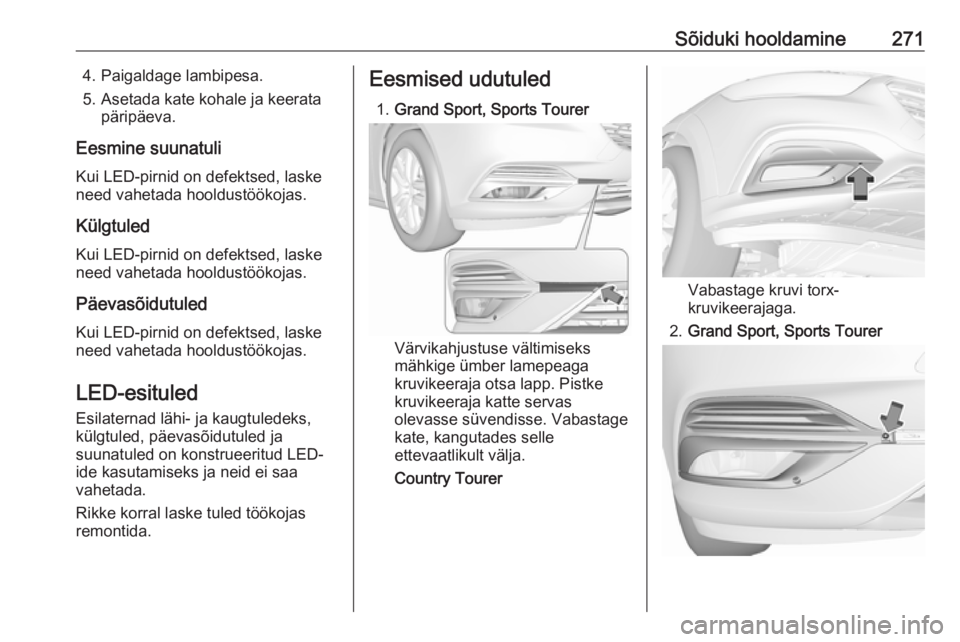

Rikke korral laske tuled töökojas remontida.Eesmised udutuled
1. Grand Sport, Sports Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Pistke
kruvikeeraja katte servas
olevasse süvendisse. Vabastage
kate, kangutades selle ettevaatlikult välja.

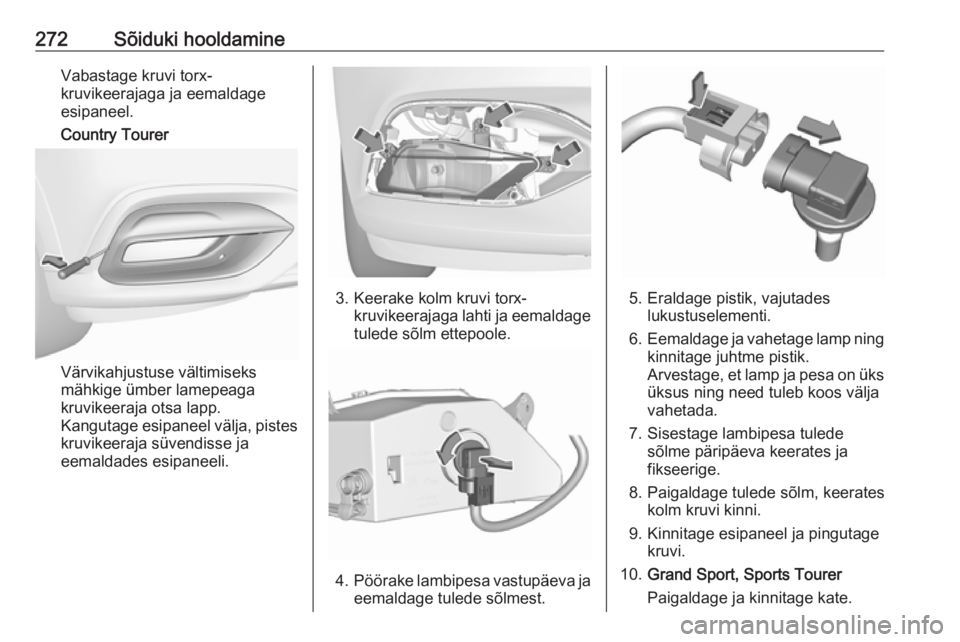

Country Tourer
Vabastage kruvi torx-
kruvikeerajaga.
2. Grand Sport, Sports Tourer

272Sõiduki hooldamineVabastage kruvi torx-
kruvikeerajaga ja eemaldage
esipaneel.
Country Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp.
Kangutage esipaneel välja, pistes
kruvikeeraja süvendisse ja
eemaldades esipaneeli.
3. Keerake kolm kruvi torx- kruvikeerajaga lahti ja eemaldagetulede sõlm ettepoole.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
5. Eraldage pistik, vajutades lukustuselementi.
6. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik. Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
7. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
8. Paigaldage tulede sõlm, keerates kolm kruvi kinni.
9. Kinnitage esipaneel ja pingutage kruvi.
10. Grand Sport, Sports Tourer
Paigaldage ja kinnitage kate.

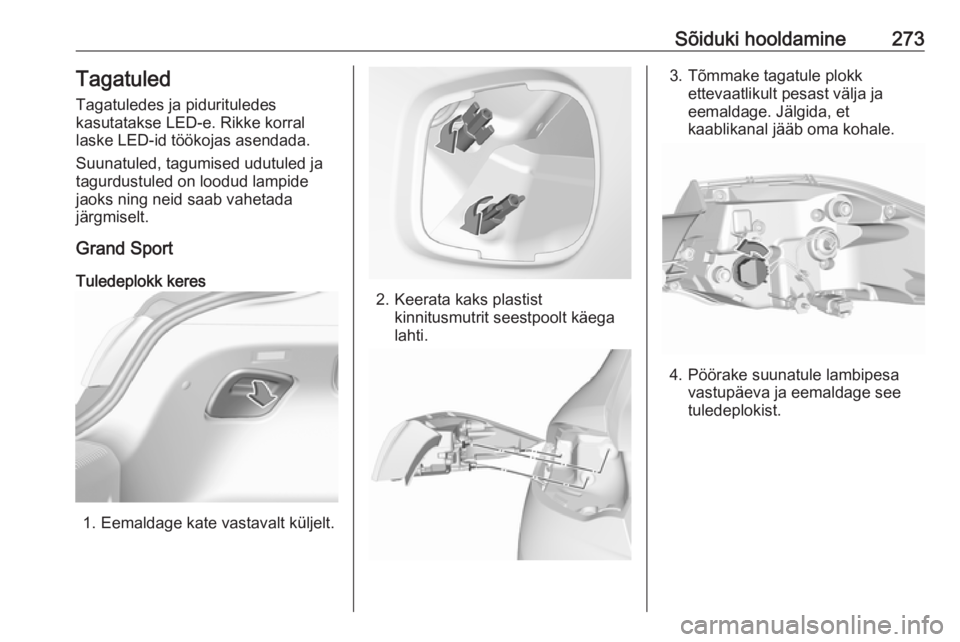

Sõiduki hooldamine273TagatuledTagatuledes ja pidurituledes
kasutatakse LED-e. Rikke korral
laske LED-id töökojas asendada.
Suunatuled, tagumised udutuled ja
tagurdustuled on loodud lampide
jaoks ning neid saab vahetada
järgmiselt.
Grand Sport
Tuledeplokk keres
1. Eemaldage kate vastavalt küljelt.
2. Keerata kaks plastist kinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.

274Sõiduki hooldamine
5. Eemaldage ja vahetagesuunatule lamp.
6. Ühendage lambipesa tuledeplokki.
7. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.

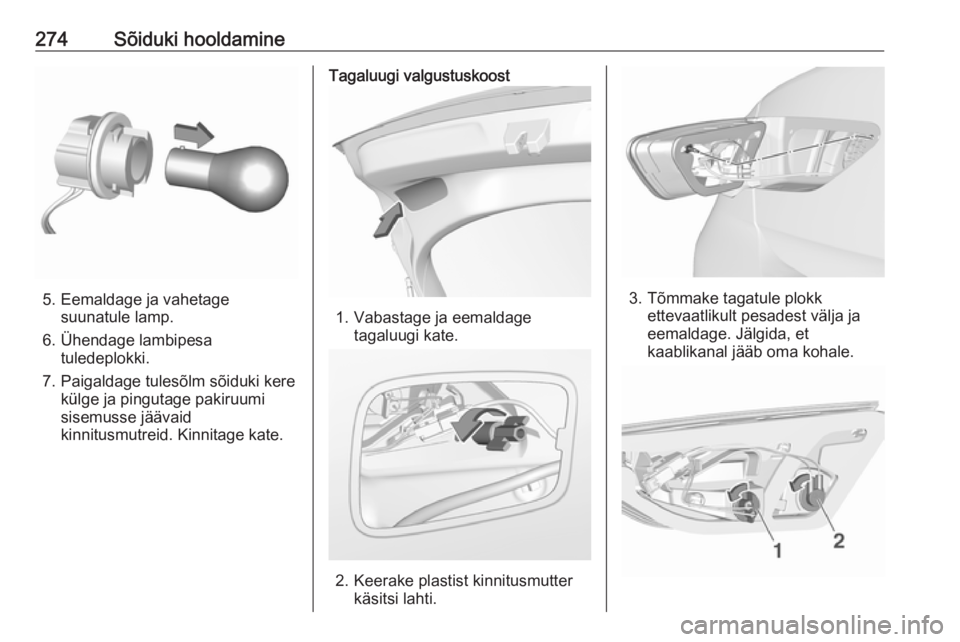

Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.

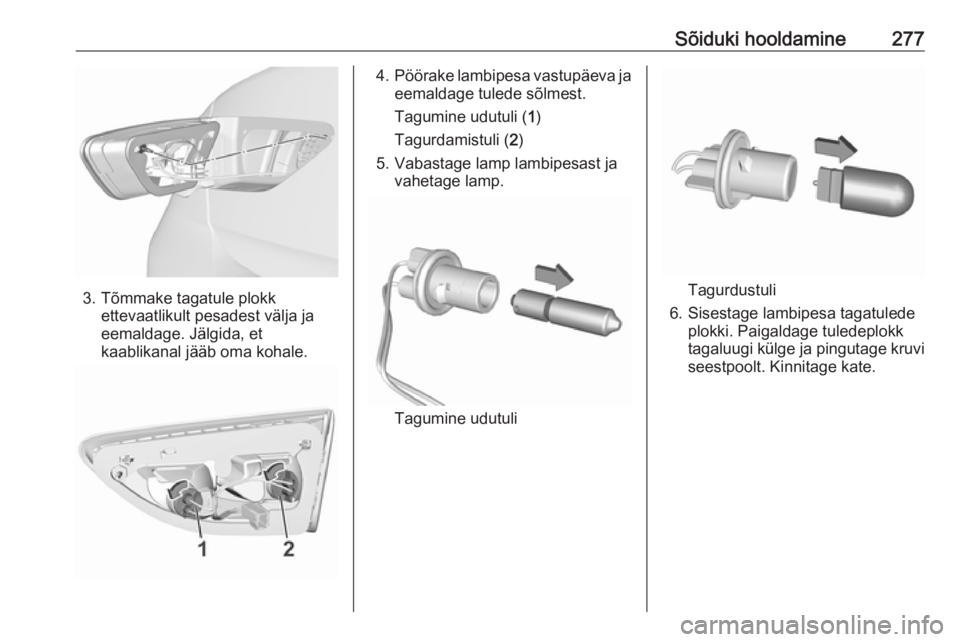

Sõiduki hooldamine2754.Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.

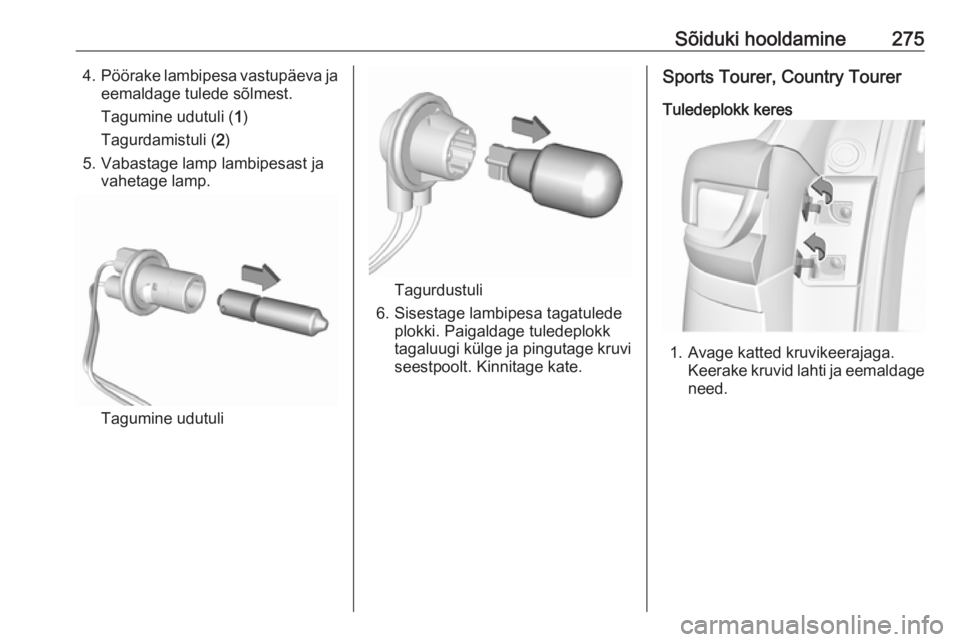

Sports Tourer, Country Tourer
Tuledeplokk keres
1. Avage katted kruvikeerajaga. Keerake kruvid lahti ja eemaldage
need.

276Sõiduki hooldamine
2. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
4. Vabastage lamp lambipesast ja vahetage suunatule lamp.
5. Ühendage lambipesa tuledeplokki.
6. Ühendage tuledeplokk sõiduki kere külge ja keerake kruvid kinni.Sulgege katted.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.

Sõiduki hooldamine277
3. Tõmmake tagatule plokkettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.

278Sõiduki hooldamineKülgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on konstrueeritud
LED-e kasutades ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled
Salongivalgusti, lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustusLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
