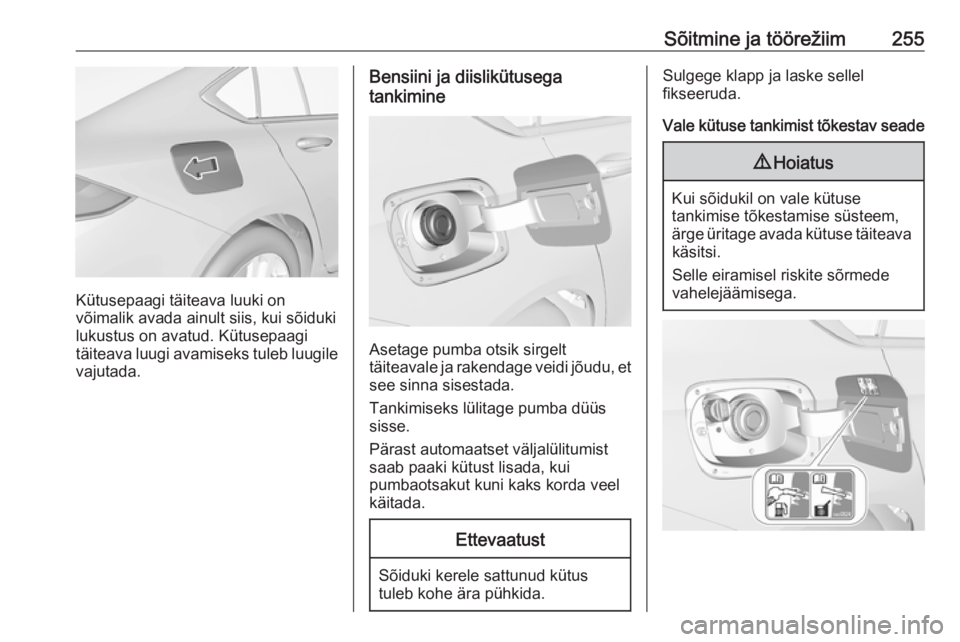

Sõitmine ja töörežiim255
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud. Kütusepaagi
täiteava luugi avamiseks tuleb luugile vajutada.
Bensiini ja diislikütusega
tankimine
Asetage pumba otsik sirgelt
täiteavale ja rakendage veidi jõudu, et see sinna sisestada.
Tankimiseks lülitage pumba düüs
sisse.
Pärast automaatset väljalülitumist
saab paaki kütust lisada, kui
pumbaotsakut kuni kaks korda veel
käitada.
Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
Sulgege klapp ja laske sellel
fikseeruda.
Vale kütuse tankimist tõkestav seade9 Hoiatus
Kui sõidukil on vale kütuse
tankimise tõkestamise süsteem,
ärge üritage avada kütuse täiteava käsitsi.
Selle eiramisel riskite sõrmede
vahelejäämisega.

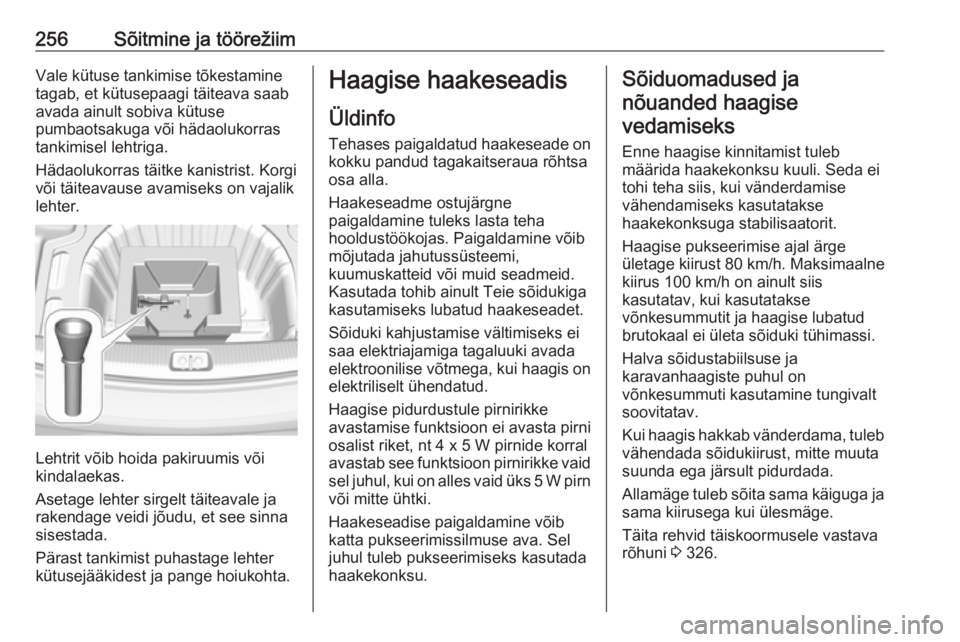

256Sõitmine ja töörežiimVale kütuse tankimise tõkestamine
tagab, et kütusepaagi täiteava saab
avada ainult sobiva kütuse
pumbaotsakuga või hädaolukorras
tankimisel lehtriga.
Hädaolukorras täitke kanistrist. Korgi
või täiteavause avamiseks on vajalik
lehter.
Lehtrit võib hoida pakiruumis või
kindalaekas.
Asetage lehter sirgelt täiteavale ja
rakendage veidi jõudu, et see sinna
sisestada.
Pärast tankimist puhastage lehter
kütusejääkidest ja pange hoiukohta.
Haagise haakeseadis
Üldinfo Tehases paigaldatud haakeseade onkokku pandud tagakaitseraua rõhtsa
osa alla.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadet.
Sõiduki kahjustamise vältimiseks ei
saa elektriajamiga tagaluuki avada
elektroonilise võtmega, kui haagis on elektriliselt ühendatud.
Haagise pidurdustule pirnirikke
avastamise funktsioon ei avasta pirni
osalist riket, nt 4 x 5 W pirnide korral
avastab see funktsioon pirnirikke vaid
sel juhul, kui on alles vaid üks 5 W pirn või mitte ühtki.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Haagise pukseerimise ajal ärge
ületage kiirust 80 km/h. Maksimaalne
kiirus 100 km/h on ainult siis
kasutatav, kui kasutatakse
võnkesummutit ja haagise lubatud
brutokaal ei ületa sõiduki tühimassi.
Halva sõidustabiilsuse ja
karavanhaagiste puhul on
võnkesummuti kasutamine tungivalt
soovitatav.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 326.

Sõitmine ja töörežiim257Haagise pukseerimineHaagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1.000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 311.
Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Maksimaalne lubatud haakekonksu
vertikaalkoormus:
● 60 kg (Grand Sport kõigi mootoritega v.a B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer kõigi mootoritega v.a
B20DTH / B20NFT / D20DTR)
● 90 kg (kõik keretüübid mootoritega B20DTH / B20NFT /
D20DTR)
on määratud haakeseadise
andmesildil ja sõiduki dokumentides.
Haagis tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaksmaksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.
TagateljekoormusKui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 70 kg
(mootorid B20DTH: 80 kg), sõiduki
nominaalset täismassi ei tohi ületada.
Kui tagasilla koormus on lubatust suurem, ei tohi sõita kiiremini kui
100 km/h.
HaakeseadisEttevaatust
Kokkupandavat haakekonksu ei
ole võimalik sõiduki küljest lahti
ühendada. Ilma haagiseta
sõitmisel tuleb haakekonks kokku
panna.

258Sõitmine ja töörežiim9Hoiatus
Veenduda, et keegi ei viibi
haakekonksu haakekuuli
pöördumise piirkonnas.
Kehavigastuse oht.
Kokkupandud haakekonksu
haakekuuli vabastades tuleb
tagada, et seistakse käepidemest
vasakul.
Vabastada kokkupandud
haakekonks
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
kuni maani allapoole.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Tõsta vabastatud haakekonks
ülespoole, kuni see on oma kohale
fikseerunud.
Veenduge, et haakekonks on
korralikult oma kohale fikseerunud ja
vabastatud käepide juhitud tagasi
oma varjatud algasendisse. Vastasel
juhul helisignaal ei lakka.
Haakekonksu kokkupanemine/
peitmine
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
maapinnast.

Sõitmine ja töörežiim259
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Pöörata vabastatud haakekonksu
paremale, kuni see on fikseerunud
oma kohale põranda all. Veenduda,
et vabastuskäepide on tagasi oma
varjatud algasendis. Vastasel juhul
helisignaal ei lakka.9 Hoiatus
Haagise vedamine on lubatud
ainult siis, kui haakekonks on
õigesti paigaldatud. Kui
haakekonks ei fikseeru
nõuetekohaselt või
vabastuskäepidet ei ole võimalik
lükata selle algsesse peidetud
asendisse korpuses või kui peale
haakekonksu fikseerumist kostub
helisignaal, tuleb pöörduda
töökotta.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna kui võimalik.
Haagise stabiilsusabi on
elektroonilise stabiilsuskontrolli
funktsioon 3 204.

260Sõiduki hooldamineSõiduki hooldamineÜldinfo........................................ 261
Lisaseadmed ja sõiduki muudatused ........................... 261
Sõiduki hoidmine .....................261
Sõiduki utiliseerimine pärast kasutusea lõppu .....................262
Sõiduki kontrollimine ..................262
Tööde tegemine ......................262
Mootoriruumi kaas ...................262
Mootoriõli ................................. 263
Mootori jahutusvedelik .............264
Pesuri vedelik .......................... 265
Pidurid ..................................... 266
Pidurivedelik ............................ 266
Sõiduki aku .............................. 266
Diislikütuse süsteemi tühjendamine .......................... 268
Klaasipuhasti harja vahetamine ............................. 268
Lambi vahetamine .....................269
Halogeen-esilaternad ..............269
LED-esituled ............................ 271
Eesmised udutuled ..................271
Tagatuled ................................ 273
Külgmised suunatuled .............278Numbrimärgi tuli ......................278
Salongituled ............................. 278
Armatuurlaua valgustus ...........278
Elektrisüsteem ........................... 279
Kaitsmed ................................. 279
Mootoriruumi kaitsmekarp .......280
Armatuurlaua kaitsmekarp ......282
Sõiduki tööriistad .......................284
Tööriistad ................................. 284
Rattad ja rehvid .......................... 285
Talverehvid .............................. 285
Rehvide tähised .......................285
Rehvirõhk ................................ 286
Rehvirõhu jälgimise süsteem ..287
Turvise sügavus ......................289
Rehvide vahetus ja ratta suurus ..................................... 290
Rattakilbid ................................ 290
Lumeketid ................................ 291
Rehviparanduskomplekt ..........291
Ratta vahetus .......................... 296
Varuratas ................................. 296
Käivitamine teiselt akult .............300
Pukseerimine ............................. 302
Sõiduki pukseerimine ..............302
Teise sõiduki pukseerimine .....303Auto välimuse eest hoolitse‐
mine ........................................... 304
Väline hooldus ......................... 304
Salongi hooldus .......................306

Sõiduki hooldamine261Üldinfo
Lisaseadmed ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui
need on regulatiivselt või muul viisil heaks kiidetud.
Kõik modifitseerimised,
ümberehitamised või standardse
sõiduki tehniliste andmete muud
muutmised (sh tarkvara muutmine,
elektrooniliste juhtplokkide
muutmine) võivad muuta Opeli poolt
pakutava garantii kehtetuks. Lisaks
võivad sellised muudatused
mõjutada juhi abisüsteeme,
kütusekulu, CO 2-heitmeid ja muid
sõiduki heitmeid. Need võivad muuta
kehtetuks ka sõiduki kasutusloa.Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Kui sõidukit tuleb hoida mitu kuud: ● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja määrida kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipuhastusvedeliku mahuti.
● Kontrollida jahutusvedeliku külmumis- ja korrosioonivastast
toimet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.
● Avada mootorikate, sulgeda kõik uksed ja lukustada sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine Kui sõiduk tuleb uuesti töökorda
seada:
● Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga
aknad.
● Kontrollida rehvirõhku.
● Täita klaasipesuvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.
● Vajadusel paigaldada numbrimärk.

262Sõiduki hooldamineSõiduki utiliseerimine pärastkasutusea lõppu
Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see on
õigusaktidega nõutav. See töö tuleb
jätta ainult volitatud taastamis- ja
ümbertöötlemiskeskustele.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem töötab väga suure
elektripingega. Seda ei tohi
puudutada.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.
